12. Отсоединить от внутрен­

ней части двери влагозащитное
покрытие, как показано на ри­

сунке.

13. Подсоединить аккуму­

ляторную батарею к переклю­
чателю сервопривода, затем

полностью опустить стекло две­
ри. Отпустить винты крепления
стекла, через технологические
отверстия в двери.

14. Извлечь стекло через

проем в двери, как показано на
рисунке.

ПРИМЕЧАНИЕ:
Быть аккуратным, чтобы не

упустить и не разбить стекло.

15. И с п о л ьзу я то р цо в ы й к л ю ч,

отвернуть пять болтов крепле­

ния регулятора уровня стекла

двери, как показано на рисунке.

16. Отвернуть виты крепле­

ния, затем отсоединить разъем
электропроводки мотора сер­
вопривода стекла.

17. Извлечь через проем в

двери механизм сервопривода

стекла двери в сборе.

18. Используяторцовыйключ,

отвернуть два болта крепления,
чтобы извлечь наружный замок

двери, как показано на рисунке.

19. Используя отвертку, от­

вернуть три винта крепления,

указанные на рисунке.

20. Используя торцовый

ключ, отвернуть четыре винта
крепления двери к навесам. За­

тем снять дверь в сборе.

21. Установка и сборка двери

производится в последователь­
ности обратной снятию и раз­

борке.

7 КУЗОВ

9 7

1.2 Снятие и установка задней двери

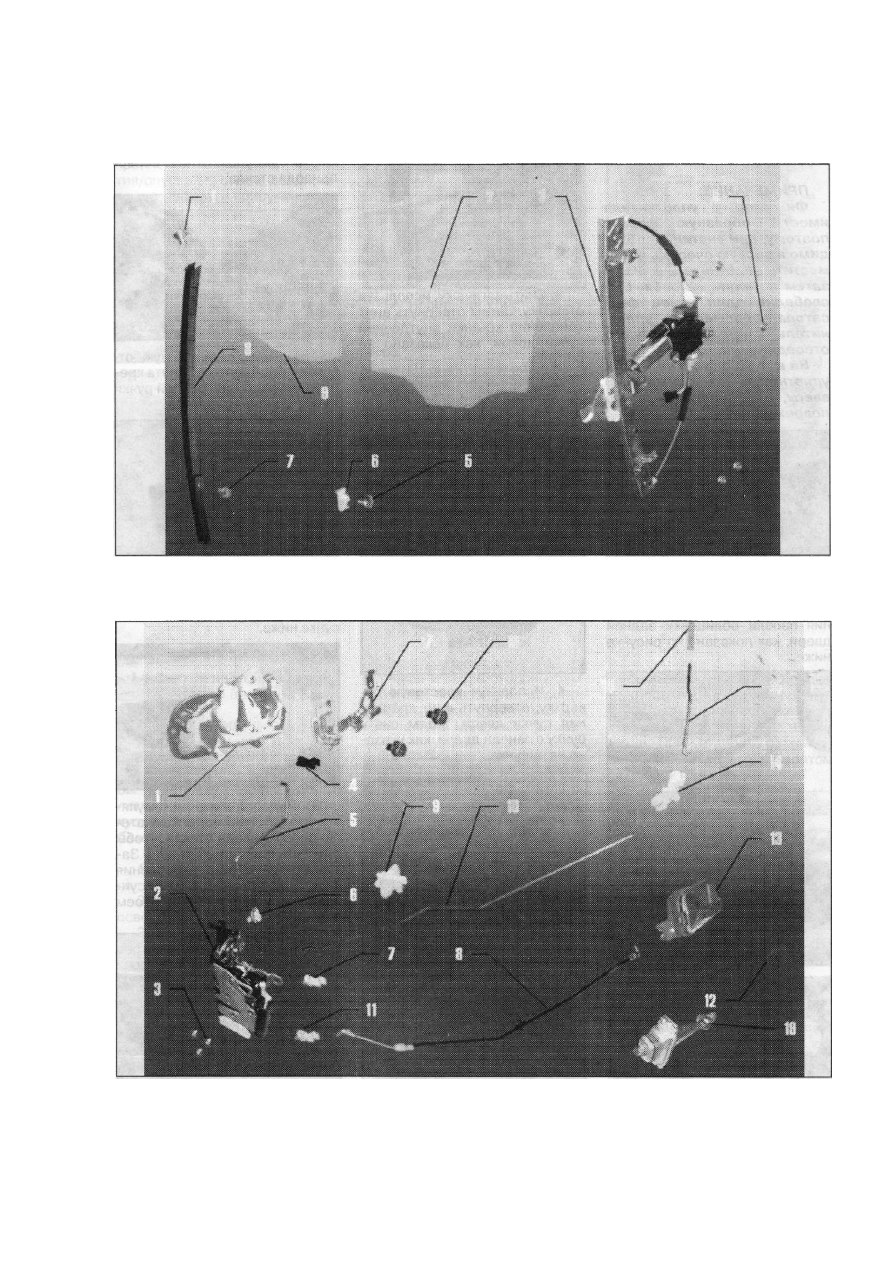

1. Винт крепления 2. Стекло задней двери 3. Механизм поднятия/опускания стекла двери 4. Гайка

крепления 5. Винт крепления стекла двери 6. Фиксатор стекла 7. Винт крепления 8. Направляющая 9.
Неподвижное стекло задней двери

1. Наружная ручка открытия двери 2. Замок запирания двери 3. Болты крепления замка 4. Втулка

крепления 5. Тяга от наружно ручки к замку 6. Втулка крепления 7. Втулка крепления тяги 8. Трос от вну­

тренней ручки открытия двери к замку 9. Втулка 10. Тяга 11. Втулка крепления 12. Заглушка 13. Внутрен­

няя ручка отпирания двери 14. Втулка крепления тяги 15. Тяга запирания двери 16. Кнопка запирания

двери изнутри 17. Кронштейн крепления 18. Болты крепления кронштейна 19. Шток ограничителя хода
двери

7 КУЗОВ

9 8

1. Снять уплотнитель задней

двери.

ПРИМЕЧАНИЕ:
Фиксатор уплотнителя

имеет Т-образную форму,
поэтому, при снятии, необхо­

димо в первую очередь пере­

местить уплотнитель вниз, а
затем потянуть на себя. Вы­
свободив один конец фик­
сатора, переместить уплот­
нитель вперед до полного
отсоединения.

Ни в коем случае не тянуть

уплотнитель вертикально
вверх, чтобы исключить его
повреждение.

2. Используя отвертку, от­

вернуть четыре винта крепле­
ния панели облицовки задней

двери, как показано на рисунке

ниже.

6. Отсоединить разъем пере­

ключателя управления серво­
привода стекла.

3. Снять заглушку, используя

отвертку. Затем отвернуть винт
крепления крышки внутренней
ручки двери, как показано на
рисунке.

7. Используя крестовую от­

вертку, отвернуть два винта кре­
пления опоры внутренней ручки

двери.

8. Отсоединить влагозащит­

ное покрытие с внутренней ча­
сти двери, как показано на ри­
сунке ниже.

4. Используя крестовую от­

вертку, отвернуть винт крепле­
ния ручки двери, затем снять
ручку с панели двери, как указа­
но на рисунке.

9. Подсоединить аккумуля­

торную батарею к переключате­
лю сервопривода стекла, чтобы
опустить полностью стекло. За­
тем отвернуть винты крепления
стекла, как показано на рисун­

ке. Извлечь стекло через проем
в двери.

5. Снять панель облицовки

двери вручную, как показано на

рисунке.

7 КУЗОВ

їм її і і 11111 і ««««її і»» і і іи і m

CHERY KIMO 99

10. Отвернуть пять болтов

крепления механизма подня­

тия/опускания стекла двери, ко­
торые указаны на рисунке.

11. Используя торцовый ключ,

отвернуть болты крепления на­

ружной ручки открытия двери,

затем извлечь ручку.

1.1 Снятие и установка пе­

реднего бампера

ПРИМЕЧАНИЕ:
По возможности обернуть

рабочий инструмент пласти­

ковой защитной лентой, что­

бы исключить повреждение

лакокрасочного покрытия

кузова при снятии переднего

бампера.

1. Открыть капот автомоби­

ля.

2. Снять фары головного

освещения в сборе (см. ниже).

3. Используя крестовую от­

вертку, отвернуть четыре винта
крепления на направляющих.

4. Используя торцовый ключ,

отвернуть два болта крепления

12. Используя крестовую от­

вертку, отвернуть винты кре­
пления, указанные на рисунке
ниже.

13. используя торцовый ключ,

отвернуть четыре болта крепле­

ния навесов двери к кузову. За­

тем снять дверь в сборе.

7.9 БАМПЕРЫ

с правой и левой стороны бам­
пера, как показано на рисунке.

При установке, затянуть болты
крепления с моментом затяжки

11 Н-м.

5. Используя отвертку, отвер­

нуть 7 винтов крепления бампе­
ра к верхней поперечине кузова,
как показано на рисунке.

14. Установка производится

в последовательности обратной
снятию.

6. Используя торцовый ключ

и крестовую отвертку, отвер­
нуть винты крепления бампера к
подкрылку, как показано на ри­
сунке. При установке, затянуть
винты крепления с моментом

затяжки 2 Н-м.

7. Поднять автомобиль на

подъемнике.

8. Отвернуть винты и болты

крепления бампера к нижней

части поперечины кузова, как

показано на рисунке. При уста­
новке, затянуть винты и болты с
моментом затяжки 2 Н-м.
