Chery Kimo. Руководство - часть 26

1 0 4

2. Отвернуть винты крепле­

ния корпуса лампы освещения
салона. При установке, затянуть
винты крепления с моментом

затяжки 1.5 Н-м.

2. Снять панель облицовки со

стойки.

пассажиров, как показано на
рисунке.

3. Отсоединить разъем элек­

тропроводки от корпуса лампы

освещения салона, как показа­

но на рисунке.

4. Установка производится в

последовательности обратной

снятию.

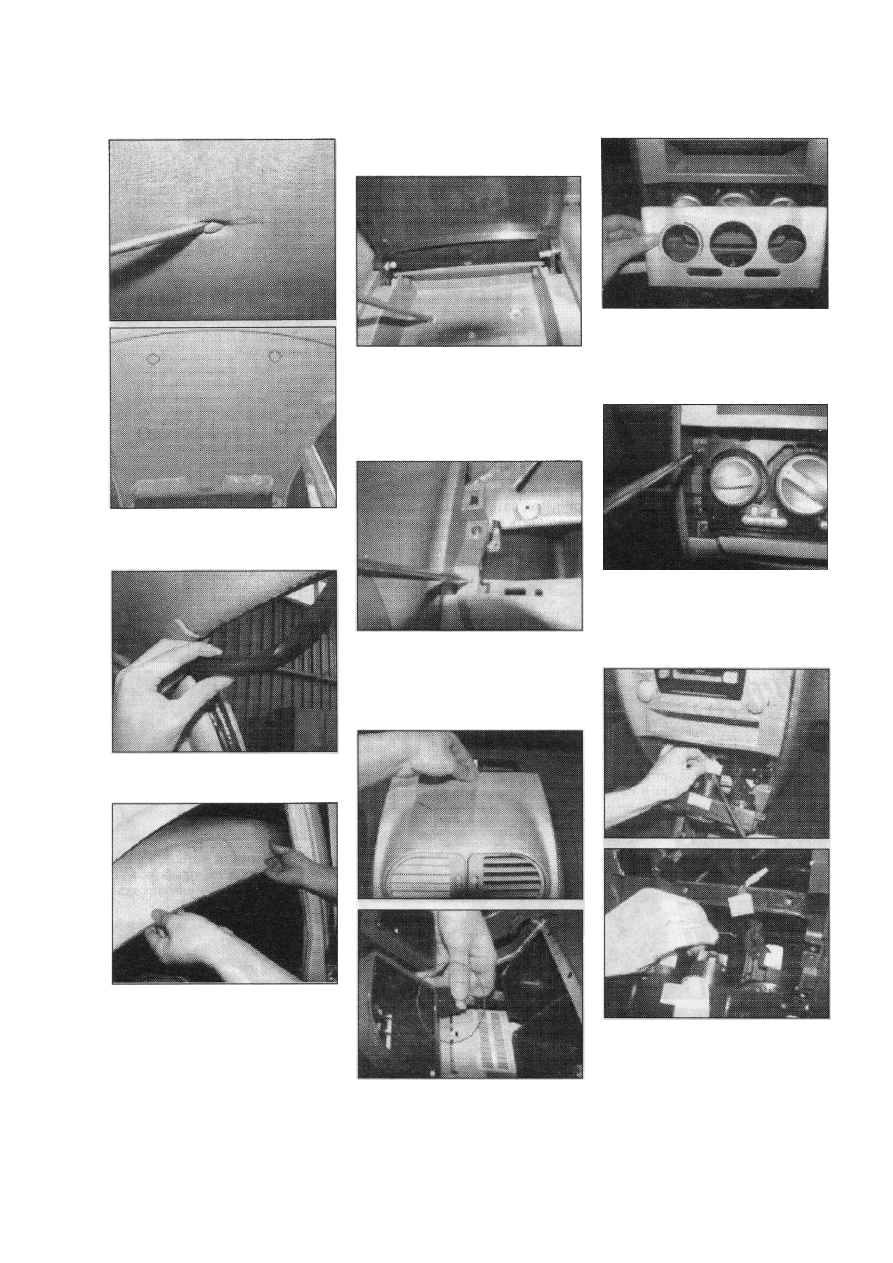

1.4 Снятие и установка

панели облицовки передней

стойки кузова

1. Отсоединить уплотнитель

двери, затем, используя отверт­

ку, отсоединить от стойки кузо­
ва панель облицовки, как пока­

зано на рисунке.

3. Повторить описанные

выше операции для второй па­
нели облицовки.

4. Установка производится в

последовательности обратной

снятию.

1.5 Снятие и установка

панели облицовки

центральной стойки кузова

1. Снять декоративные крыш­

ки болтов крепления ремня без­

опасности (см. выше).

2. Используя отвертку, от­

соединить панель облицовки
центральной стойки кузова, как
показано на рисунке.

ПРИМЕЧАНИЕ:
Перед началом работ,

обернуть отвертку пластико­
вой лентой, чтобы исключить
повреждение панели обли­
цовки и лакокрасочного по­
крытия кузова.

3. Панель облицовки цен­

тральной стойки с противопо­
ложной стороны снимается ана­
логично.

4. Установка производится в

последовательности обратной

снятию.

1.6 Снятие и установка пане­

ли облицовки задней стойки

1. Используя торцовый ключ,

отвернуть болты крепления

ремней безопасности задних

2. Используя отвертку, от­

соединить панель облицовки
стойки, как показано на рисунке

ниже.

3. Снять панель облицовки с

задней стойки кузова.

4. Снятие панели облицовки

с противоположной стороны ку­
зова производится аналогично.

5. Установка производится в

последовательности обратной
снятию.

1.7 Снятие и установка пане­

ли облицовки крыши

1. Снять правый и левый

солнцезащитные козырьки.

2. Снять лампу освещения

салона.

3. Снять все вспомогатель­

ные ручки.

4. Снять панели облицовки

всех стоек кузова.

5. Используя отвертку, от­

соединить несколько зажимов

панели облицовки крыши, как
показан на рисунке.

7 КУЗОВ

1 0 5

6. Отсоединить уплотнители

дверей, как показано на рисун­

ке.

7. Снять и извлечь панель об­

лицовки крыши в сборе.

8. Установка производится в

последовательности обратной
снятию.

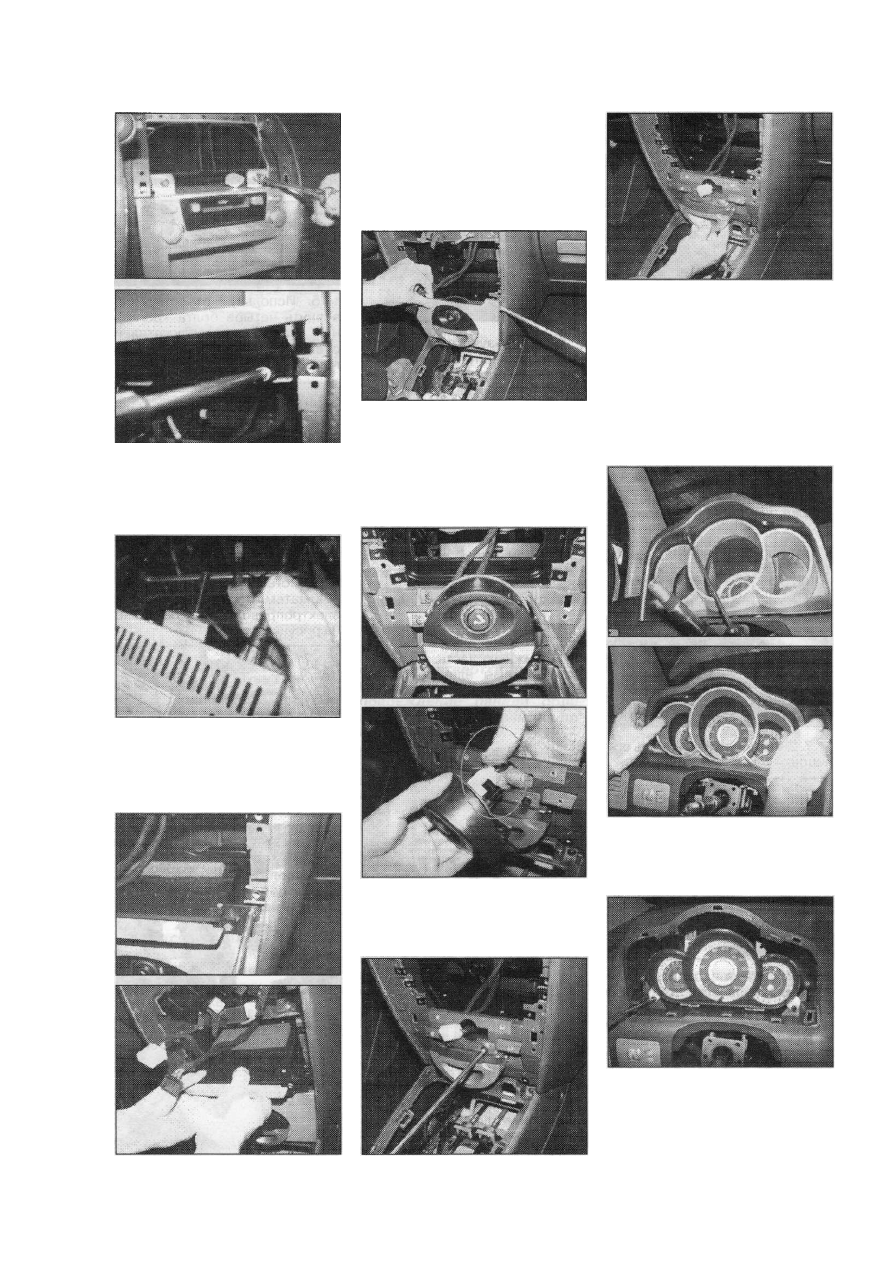

1.8 Снятие и установка при­

борной панели

1. Открыть крышку дополни­

тельной емкости на приборной

панели. Затем отвернуть два
винта крепления. После чего,
используя отвертку, отсоеди­

нить и снять верхнюю часть па­
нели, как показано на рисунке.

2. Используя крестовую от­

вертку, отвернуть два винта
крепления переключателя ава­
рийной сигнализации к прибор­
ной панели, как показано на ри­
сунке.

3. Снять верхнюю часть вруч­

ную, затем, используя отвертку,
снять нижнюю часть. Отсоеди­
нить разъемы электропровод­
ки.

4. Используя отвертку, снять

панель облицовки переключа­

телей системы кондициониро­

вания и вентиляции, как показа­
но на рисунке.

5. Используя отвертку, от­

вернуть четыре болта крепле­
ния панели переключателей
системы кондиционирования к
приборной панели.

6. Извлечьблокпереключате-

лей системы кондиционирова­

ния, затем отсоединить разъем
электропроводки, как показано
на рисунке.

7. Используя торцовый ключ,

отвернуть четыре болта кре­

пления модуля аудиосистемы к
приборной панели.

7 КУЗОВ

1 0 6

8. Извлечь модуль аудиоси­

стемы из приборной панели, за­

тем отсоединить разъем элек­
тропроводки, как показано на

рисунке.

9. Используя крестовую от­

вертку, отвернуть два винта кре­
пления чашкодержателя к при­

борной панели, затем извлечь
его в сборе.

7 КУЗОВ

10. Извлечь дополнительную

панель (см. выше).

11. Используя отвертку, отсо­

единить и снять декоративную
крышку пепельницы и прикури­
вателя, как показано на рисун­
ке.

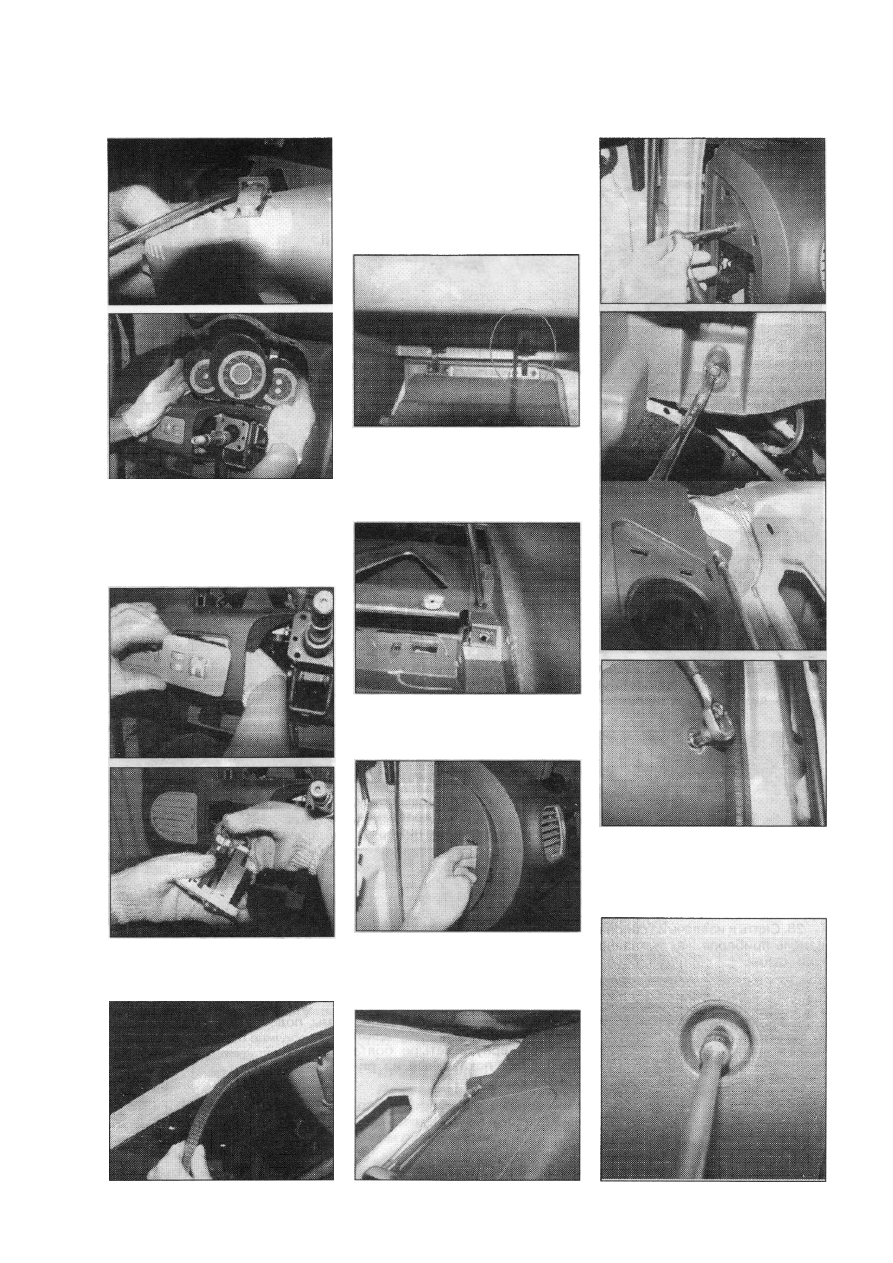

12. Используя крестовую от­

вертку, отвернуть четыре винта
крепления прикуривателя к при­

борной панели, как показано на
рисунке, затем извлечь его и от­
соединить от него разъем элек­
тропроводки.

13. Используя отвертку, от­

вернуть три винта крепления
пепельницы к приборной пане­

ли, как показано на рисунке.

14. Снять рулевое колесо,

универсальный подрулевой пе­

реключатель и замок зажигания
(см. Глава 5 «Рулевое управле­
ние»).

15. Используя крестовую от­

вертку, отвернуть два болта
крепления козырька щитка при­
боров. Затем снять козырек с
приборной панели, как показа­
но на рисунке.

16. Отвернуть четыре винта

крепления щитка приборов к
приборной панели, как показа­
но на рисунке.

17. Используя отвертку, отсо­

единить красный зажим, затем
отсоединить разъем электро­

проводки. Снять щиток прибо­
ров.

J

18. Извлечь, вытолкнув из­

нутри два переключателя
противотуманных фар. Затем
отсоединить два разъема элек­

тропроводки, как показано на

рисунке.

19. Отсоединить и снять

уплотнитель правой и левой
двери.

20. Снять панели облицовки

передних стоек кузова.

21. Открыть перчаточный

ящик, затем, используя отверт­
ку, отвернуть четыре винта кре­

пления, которые указаны на ри­

сунке.

22. Отсоединить от рычага

трос отпирания замка капота.

23. используя отвертку, от­

вернуть два винта крепления
консоли.

24. Извлечь боковые заглуш­

ки приборной панели, как пока­

зано на рисунке.

25. Используя торцовый

ключ, отвернуть правый и левый

болты крепления приборной па­

нели в сборе.

26. Используя торцовый

ключ, отвернуть четыре болта
крепления приборной панели к
поперечине кузова, как показа­
но на рисунках ниже.

7 КУЗОВ
