BYD F3, BYD F3-R. Каталог запасных частей - часть 6



84



Рисунок 2-17.1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечание

17 BYDF3-3506132

Уплотнительная
прокладка



GASKET 8

Аналогично
«Flyer»

18 BYDF3-3506081

Зажим с одним
отверстием 1



SINGLE CLAMP 1

3



19 BYDF3-3506250

Задний тормозной
гибкий шланг в сборе



BRAKING HOSE
ASSY

2

20 BYDF3-3506091

Зажим с одним
отверстием 2



SINGLE CLAMP  2

2



21 BYDF3-3506080  Тормозная трубка 8



BRAKING PIPE 8

1



22 BYDF3-3506090  Тормозная трубка 9



BRAKING PIPE 9

1



23 BYDF3-3506071

Зажим с двумя
отверстиями



TWO-HOLE CLAMP

1



24 BYDF3-3506112

Четырехканальный
разветвитель



4-WAY CONNECTOR

1



25 BYDF3-3506070  Тормозная трубка 7



BRAKING PIPE 7

1



26 Q1840650

Болт с шестигранной
фланцевой головкой



FLANGE NUT

2



27 BYDF3-3506060  Тормозная трубка 6



BRAKING PIPE 6

1



28 BYDF3-3506050  Тормозная трубка 5



BRAKING PIPE 5

1



29 BYDF3-3506240

Правый передний
тормозной гибкий
шланг в сборе



FRONT BRAKING
HOSE ASSY, R

1

30 BYDF3-3550100

Антиблокировочная
система в сборе



ABS ASSY

1



31 BYDF3-3550302  Резиновая втулка



RUBBER BUSHING

2



32 Q150B0820-PD

Наборный болт с
шестигранной головкой

HEX-BOLT ASSY

2



33 BYDF3-3550103  Гайка



NUT 1



34 BYDF3-3550200

Монтажный кронштейн
антиблокировочной
системы



MOUNTING
BRACKET, ABS

1

35 BYDF3-3550301  Втулка



STEEL SLEEVE

2



36 BYDF3-3550012

Наборный болт с
шестигранной
звездчатой головкой



HEX-BOLT 1



37 BYDF3-3550011  Резиновая втулка



RUBBER BUSHING

1







85

Рисунок 2-17.2 (для варианта комплектации «Эконом»)


12

12

12

12



Рисунок 2-17.2

Наименование

№

Номер части

На русском языке

На английском языке

Ко
л-
во

Примечание

1 BYDF3-3506013  Зажим с семью отверстиями



SEVEN-HOLE CLAMP

1



2 BYDF3-3506050C Тормозная трубка 5



BRAKING PIPE 5

1

«Эконом»



3 BYDF3-3506015  Зажим с тремя отверстиями 2



THREE-HOLE CLAMP
2

1

4 BYDF3-3506030C Тормозная трубка 3



BRAKING PIPE 3

1

«Эконом»



5 BYDF3-3506020C Тормозная трубка 2



BRAKING PIPE 2

1

«Эконом»



6 BYDF3-352300C

Пропорциональный клапан в
сборе



PROPORTIONING
VALVE ASSY

1 «Эконом»



7 BYDF3-3506010C Тормозная трубка 1



BRAKING PIPE 1

1

«Эконом»



8 BYDF3-3506110C Трехканальный разветвитель



3-WAY CONNECTOR

1

«Эконом»



9 BYDF3-3506040  Тормозная трубка 4



BRAKING PIPE 4

1



10 BYDF3-3506133  Ш-образный зажим



E-SHAPE CLIP

4



11 Q1460820

Наборный болт с шестигранной
головкой



 HEX-NUT ASSY

2



12 BYDF3-3506131  Полый болт



HOLLOW NUT

4



13 BYDF3-3506132  Уплотнительная прокладка



GASKET 8

Аналогично
«Flyer»



14 BYDF3-3506240

Правый передний тормозной
гибкий шланг в сборе



FRONT BRAKING
HOSE ASSY, R

1

15 BYDF3-3506230

Левый передний тормозной
гибкий шланг в сборе



FRONT BRAKING
HOSE ASSY, L

1

16 BYDF3-3506071  Зажим с двумя отверстиями



TWO-HOLE CLAMP

1



17 BYDF3-3506081  Зажим с одним отверстием 1



SINGLE CLAMP 1

3



18 BYDF3-3506080  Тормозная трубка 8



BRAKING PIPE 8

1



19 BYDF3-3506090  Тормозная трубка 9



BRAKING PIPE 9

1



20 BYDF3-3506091  Зажим с одним отверстием 2



SINGLE CLAMP  2

2



21 BYDF3-3506250

Задний тормозной гибкий шланг
в сборе



REAR BRAKING HOSE
ASSY

2





86

Рисунок 2-18.


1

2

3

4

5

6

7

8





Рисунок 2-18

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-3504000

Педаль тормоза с
кронштейном в сборе



BRAKING PEDAL
&BRACKET ASSY

1

2 BYDF3-3504002

Резиновая накладка
педали тормоза



RUBBER PAD BRAKING
PEDAL

1

3 Q1840820

Болт с шестигранной
фланцевой головкой



HEX-BOLT W/T
FLANGE

1

4 BYDF3-3504010

Зажим и квадратная
приваренная гайка



CLIP & NUT

1



5 BYDF3-4134200

Выключатель тормозного
сигнала



BRAKING LAMP
SWITCH

1

6 Q40108

Плоская шайба



FLAT WASHER

1



7 Q5100824

Штифт



PIN SHAFT

1



8 Q50108

Фиксирующий шплинт



LOCKED PIN

1








87

Рисунок 2-19.


4

3

2

1

5

6

6

6

6

6

6

6

7

8

9





Рисунок 2-19

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3508200

Механизм управления
стояночным тормозом в
сборе



PARKING CONTROL
MECHANISM ASSY

1

2 BYDF3-4134300

Выключатель сигнала
стояночного тормоза



PARKING LAMP
SWITCH

1

3 Q1460825

Наборный болт с
шестигранной головкой



HEX-BOLT

2



4 Q1460312

Наборный болт с
шестигранной головкой



HEX-BOLT

1



5 BYDF3-3508011

Балансировочное
отверстие стояночного
тормоза



BALANCE, PARKING
& BRAKING

1

6 Q1460620

Наборный болт с
шестигранной головкой



HEX-BOLT

8



7 BYDF3-3508502

Кронштейн крепления
тяги



BRACKET, PULL ROD

2



8 BYDF3-3508600

Трос №3 стояночного
тормоза в сборе



PARKING &BRAKING
CABLE ASSY 3#

1

9 BYDF3-3508500

Трос №2 стояночного
тормоза в сборе



PARKING &BRAKING
CABLE ASSY 2#

1





88

Рисунок 2-20.

2 2

2

2

1



Рисунок 2-20

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-3101210B

Декоративный колесный
колпак из алюминиевого
сплава



WHEEL COVER,
ALUMINIUM-ALLOY
WHEEL

4

2 BYDF3-3100012B

Соединительная колесная
гайка (для дисков из
алюминиевого сплава)



CONNECTED NUT,
WHEEL ( ALUMINIUM-
ALLOY WHEEL)

16

Колесный балансировочный
противовес (5 г)



Колесный балансировочный
противовес (10 г)



Колесный балансировочный
противовес (15 г)



Колесный балансировочный
противовес (20 г)



Колесный балансировочный
противовес (25 г)



Колесный балансировочный
противовес (30 г)



Колесный балансировочный
противовес (35 г)



Колесный балансировочный
противовес (40 г)



Колесный балансировочный
противовес (45 г)



Колесный балансировочный
противовес (50 г)



Колесный балансировочный
противовес (55 г)



Колесный балансировочный
противовес (60 г)



Колесный балансировочный
противовес (65 г)



Колесный балансировочный
противовес (70 г)



Колесный балансировочный
противовес (75 г)



3 BYDF3-3101133

Колесный балансировочный
противовес (80 г)



BALANCING WEIGHT

По
необход
имости







89



Рисунок 2-20

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

4 BYDF3-3101110B

Колесный диск с
радиальными спицами из
алюминиевого сплава



ALUMINIUM-ALLOY
WHEEL

5

5 BYDF3-3101300  Ниппель (с колпачком)



NOZZLE (WITH COVER)

5



6 BYDF3-3106000  Радиальная шина



RADIAL TIRE

5

195/60R
15 88V





90

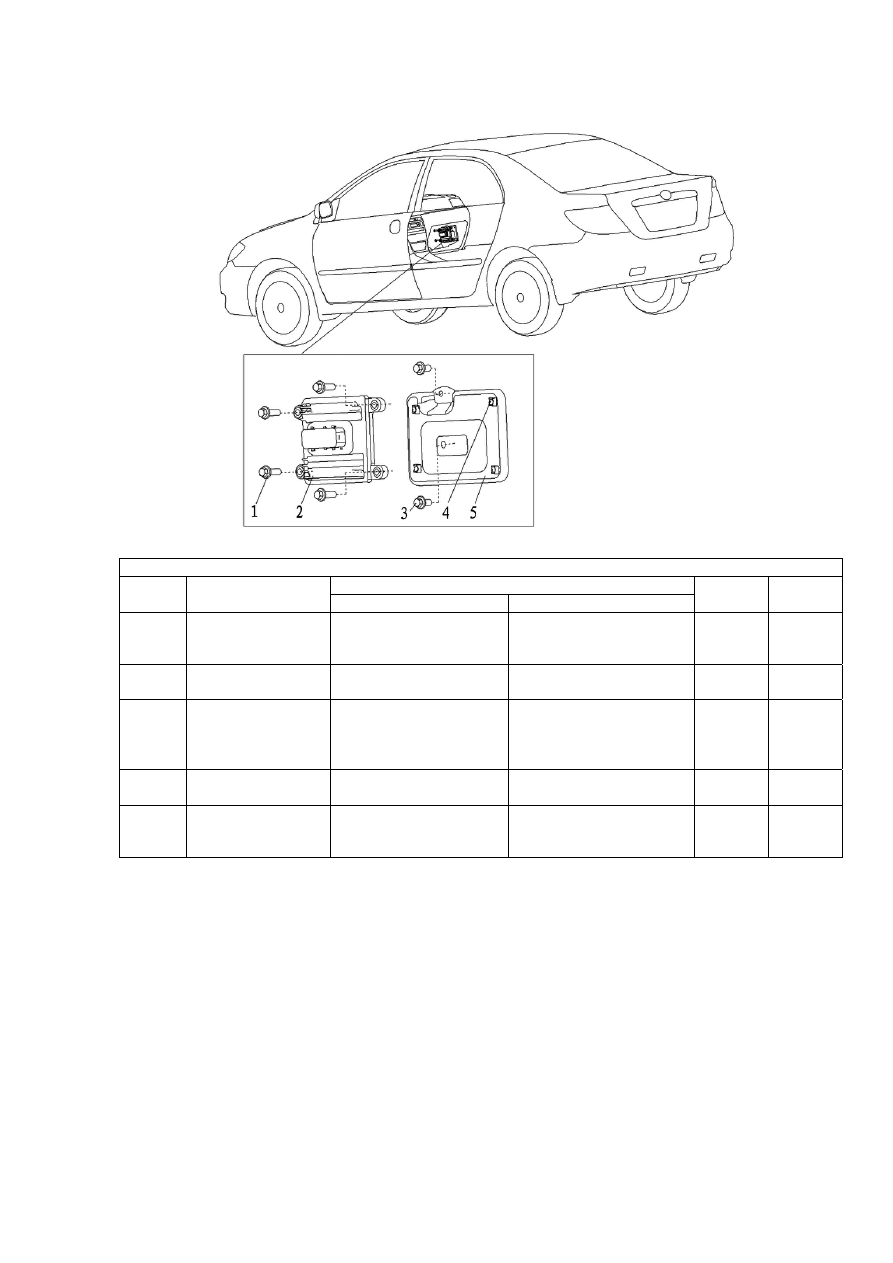

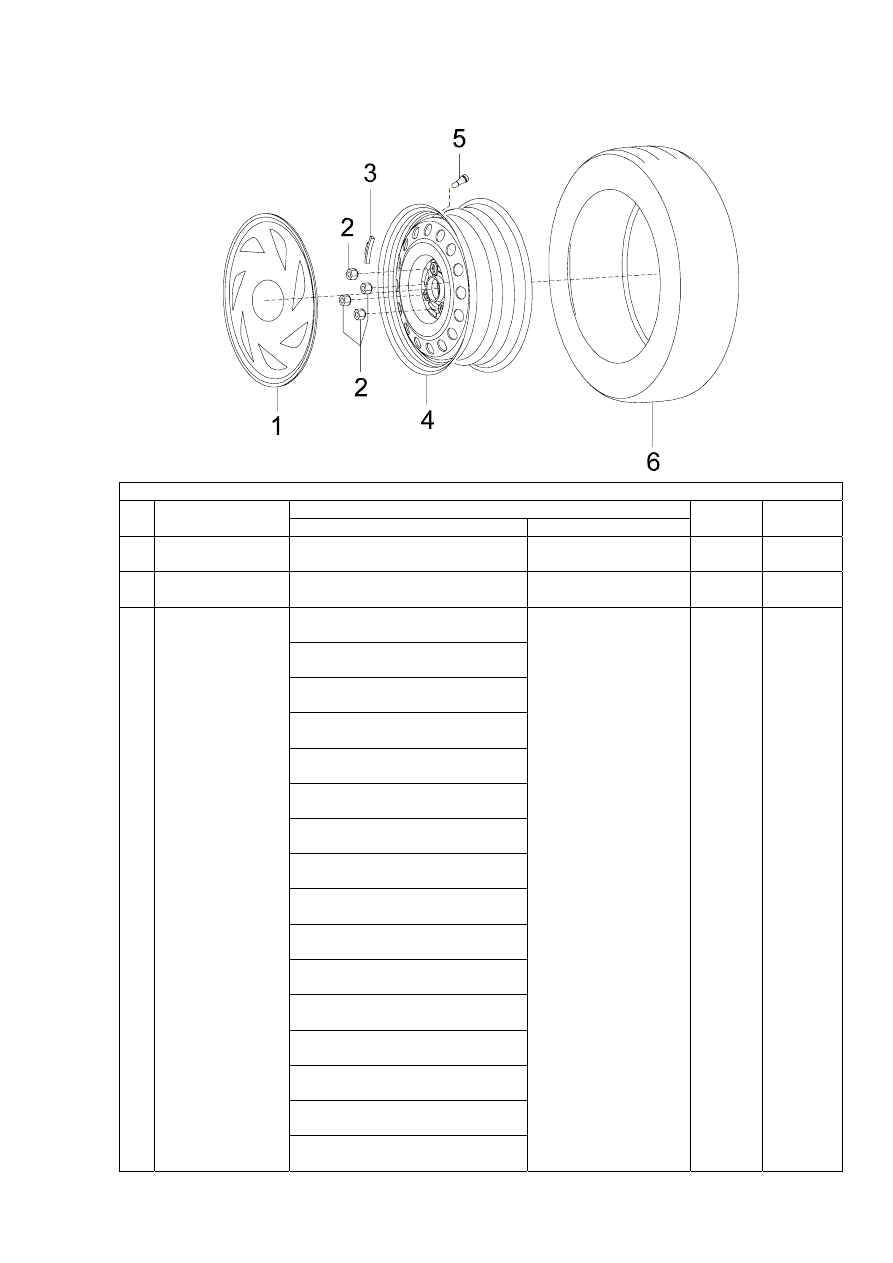

Рисунок 2-21.



Рисунок 2-21

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-3101210

Декоративный стальной колесный
колпак



WHEEL COVER,
STEEL WHEEL

4

2 Q30612×1.5T13F6

Соединительная колесная гайка
(для стальных дисков)



NUT, WHEEL (STEEL
WHEEL)

16

Колесный балансировочный
противовес (5 г)



Колесный балансировочный
противовес (10 г)



Колесный балансировочный
противовес (15 г)



Колесный балансировочный
противовес (20 г)



Колесный балансировочный
противовес (25 г)



Колесный балансировочный
противовес (30 г)



Колесный балансировочный
противовес (35 г)



Колесный балансировочный
противовес (40 г)



Колесный балансировочный
противовес (45 г)



Колесный балансировочный
противовес (50 г)



Колесный балансировочный
противовес (55 г)



Колесный балансировочный
противовес (60 г)



Колесный балансировочный
противовес (65 г)



Колесный балансировочный
противовес (70 г)



Колесный балансировочный
противовес (75 г)



3 BYDF3-3101131

Колесный балансировочный
противовес (80 г)



BALANCING
WEIGHT

По
необход
имости







91



Рисунок 2-21

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

4 BYDF3-3101110

Колесный диск со стальными
радиальными спицами



STEEL WHEEL

5



5 BYDF3-3101300  Ниппель (с колпачком)



NOZZLE(WITH
COVER)

5

6 BYDF3-3106000  Радиальная шина



RADIAL TYRE

5

195/60R1
5 88V





92

Рисунок 2-22.


3

7

1

2

4

5

6





Рисунок 2-22

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-3913021

Толкатель головки
домкрата



ROCKER, JACK

1



2 BYDF3-3913010 Головка домкрата



JACK 1



3 BYDF3-3919011

Сумка для хранения
бортового инструмента



TOOL BAG

1



4 BYDF3-3916011

Баллонный гаечный
ключ



SPANNER, TIRE BOLT

1



5 BYDF3-3901012 Рожковый гаечный ключ



SPANNER 1

10X13

6 BYDF3-3901011 Отвертка



SCREWDRIVER 1



7 BYDF3-3105110

Фиксирующий рычаг
запасного колеса



FIXED ROD ASSY,
SPARE WHEEL

1





93

Рисунок 2-23.


8 8

8

8

6\7

4

\

5

3

1

13

9\10

11

12

2-2

2-1



Рисунок 2-23

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1 BYDF3-3502102

Задний тормозной диск



REAR BRAKE DISC

2



2-1 BYDF3-3104000

Задняя тормозная ступица в
сборе



REAR WHEEL HUB ASSY

2



2-2 BYDF3-3104000C

Задняя тормозная ступица в
сборе



REAR WHEEL HUB ASSY

2

«Эконо
м»



3 BYDF3-3630150

Задний колесный датчик
антиблокировочной системы



WHEEL SPEED SNESOR

2



4 BYDF3-3508110

Левый механизм стояночного
тормоза в сборе



PARKING ARRESTER
ASSY, L

1

5 BYDF3-3508120

Правый механизм стояночного
тормоза в сборе



PARKING REAR
ARRESTER ASSY, R

1

6 BYDF3-3502140

Левая задняя тормозная плита
в сборе



BOTTOM ASSY, REAR
ARRESTER, L

1

7 BYDF3-3502150

Правая задняя тормозная
плита в сборе



BOTTOM ASSY,
ARRESTER, R

1

8 BYDF3-3502122

Болт с фланцевой головкой
увеличенной толщины



FLANGE BOLT

8



9 BYDF3-3502110

Левый задний тормозной
суппорт в сборе



REAR BRAKE CALIPER
ASSY, L

1

10 BYDF3-3502210

Правый задний тормозной
суппорт в сборе



REAR BRAKE CALIPER
ASSY, R

1

11 Q1401060

Короткий наборный болт с
шестигранной головкой



SHORT HEX-BOLT ASSY

2



12 Q1401075

Длинный наборный болт с
шестигранной головкой



LONG HEX-BOLT ASSY

2



13 BYDF3-3502130

Задний блок фрикционных
накладок в сборе



REAR FRICTION BLOCK
ASSY

2





94

Рисунок 2-24.


1

2

2

3

4





Рисунок 2-24

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-5531015

Капот двигателя



 ENGINE HOOD

2



2 Q1860620

Болт с фланцевой головкой



FLANGE BOLT

2



3 BYDF3D-5531011

Передний кронштейн капота 1



FRONT BRACKET 1,

HOOD

2

«Эконом
»



4 BYDF3D-5531013

Задний кронштейн капота 1



REAR BRACKET 1,

HOOD

2

5 Q1860610

Болт с фланцевой головкой



FLANGE BOLT

1





ЭЛЕКТРООБОРУДОВАНИЕ

Рисунок 3-1.


1 2

1

2

3

8

6

7

5

4

1 0

1 1

9





Рисунок 3-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

BYDF3-3774100
BYDF3-3774100A

1

BYDF3-3774100B

Левый комбинированный
переключатель

COMBINATION SWITCH,
L

1

2

Q2734216A-
DZn25DH

Самоконтрящий винт типа F с
большой полусферической
головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW,
F-TYPE

2

3 BYDF3-3774311

Верхний кожух
комбинированного
переключателя

UPPER COVER,
COMBINATION SWITCH

1

BYDF3-5820800
BYDF3-5820800B

4

BYDF3-5820800C

Часовая пружина CLOCK

SPRING

1



5 BYDF3-3704100  Замок зажигания в сборе

IGNITION SWITCH ASSY  1





96



Рисунок 3-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

BYDF3-3605500

Индикатор ключа в замке
зажигания

REMINDER LIGHT,
IGNITION KEY

1

6

BYDF3-3605500C

Декоративный ободок скважины
замка зажигания

TRIM RING, IGNITION
KEY

1

7 BYDF3-3774200

Правый комбинированный
переключатель

COMBINATION SWITCH,
R

1

8 BYDF3-3404000

Рулевая колонка с карданным
шарниром в сборе

STEERING COLUMN
AND UNIVERSAL JOINT
ASSY

1

9 BYDF3-3704200  Ключ замка зажигания IGNITION

KEY  3



10 BYDF3-3774312

Нижний кожух
комбинированного
переключателя

LOWER COVER,
COMBINATION SWITCH

1

11 Q2140412+Q40204

Винт с головкой под
крестовидную отвертку с
увеличенной шайбой

CROSSED HEAD SCREW
&LARGER WASHER

1

12 BYDF3-3791100

Устройство дистанционного
управления в сборе

REMOTE DEVICE ASSY

2




Рисунок 3-2.



Рисунок 3-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-3603010B

Радар заднего хода с
кронштейном в сборе

REVERSING RADAR
&BRACKET ASSY

1

2 Q2724816

Самоконтрящий винт типа F с
полусферической головкой с
вырезом под крестовидную
отвертку

CROSSED HEAD SCREW,
F-TYPE

1

3 BYDF3-3603300B

Датчик радара заднего хода в
сборе

REVERSING DETECTOR
ASSY

2

4 BYDF3-3603310B Датчик радара заднего хода

REVERSING DETECTOR

2



5 BYDF3-3603311B

Монтажный зажим датчика
радара заднего хода

MOUNTED CLIP,
REVERSING DETECTOR

2





97

Рисунок 3-3.






Рисунок 3-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 Q1860625

Увеличенный болт с
шестигранной
фланцевой головкой

HEX-BOLT W/T
FLANGE- INCREASED

4

2 BYDF3D-3610010

Электронный блок
управления двигателем

ENGINE ECM

1



3 Q1460612

Наборный болт с
шестигранной головкой
с пружинной шайбой и с
плоской шайбой

HEX-BOLT & SPRING
WASHER & FLAT
WASHER ASSY

2

4 Q37106

Приваренная квадратная
гайка

WELDING NUT

4



5 BYDF3D-3610300

Кронштейн
электронного блока
управления двигателем

BRACKET, ENGINE
ECM

1





98

Рисунок 3-4.




Рисунок 3-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3630100

Электронный блок управления
антиблокировочной системой

ECM, ANTI-SKID
BRAKE SYSTEM

1

2 BYDF3-3630113

Кронштейн 2 датчика частоты
вращения левого переднего
колеса

BRACKET 2, FRONT
WHEEL SPEED
SENSOR, L

1

3 BYDF3-3630123

Кронштейн 2 датчика частоты
вращения правого переднего
колеса

BRACKET 2, FRONT
WHEEL SPEED
SENSOR, R

1

Установка детали
с правой стороны
аналогична
установке левой
детали

4 BYDF3-3630112

Кронштейн 1 датчика частоты
вращения левого переднего
колеса

BRACKET 1, FRONT
WHEEL SPEED
SENSOR, L

1

5 BYDF3-3630122

Кронштейн 1 датчика частоты
вращения правого переднего
колеса

BRACKET 1, FRONT
WHEEL SPEED
SENSOR, R

1

Установка детали
с правой стороны
аналогична
установке левой
детали

6 BYDF3-3630110

Датчик частоты вращения левого
переднего колеса

FRONT WHEEL
SPEED SENSOR, L

1

7 BYDF3-3630120

Датчик частоты вращения
правого переднего колеса

FRONT WHEEL
SPEED SENSOR, R

1

Установка детали
с правой стороны
аналогична
установке левой
детали

8 Q1400616

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT& FLAT
WASHER COMP

4

9 BYDF3-3630150

Датчик частоты вращения
заднего колеса

REAR WHEEL
SPEED SENSOR

2





99

Рисунок 3-5.


1 2

3

4

5

6

7

8

9

1 0

1 1





Рисунок 3-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

1

Q1400616-
DZn25DH

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT&FLAT
WASHER COMP

1

2 BYDF3-3703120

Прижимная пластина
аккумулятора в сборе

BATTERY CLIP ASSY

1



3 Q32006-DZn25DH

Шестигранная фланцевая гайка

HEX-NUT W/T FLANGE

1



4 BYDF3-3703111  Крепежный крюк аккумулятора BATTERY

POTHOOK 1

5 BYDF3-3703200  Аккумулятор (6DM60)

BATTERY

1



6 BYDF3-3703114  Гнездо аккумулятора BATTERY

SEAT

1



7 Q1400616

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT& FLAT
WASHER COMP

4

8 BYDF3-3703113  Опора аккумулятора BATTERY

BRACKET

1



9 BYDF3-3703112  Кронштейн опоры аккумулятора

BRACKET, BATTERY
SEAT

1

10 Q1400820

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT& FLAT
WASHER COMP

2

11 Q37106

Приваренная квадратная гайка WELDING

NUT

2
