BYD F3, BYD F3-R. Каталог запасных частей - часть 5



68



Рисунок 2-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

17 BYDF3-1100204

Кронштейн 2 дренажного
заправочного шланга



BRACKET 2,
VENTILATING HOSE

1

18 BYDF3-1100203

Кронштейн 1 дренажного
заправочного шланга



BRACKET 1,
VENTILATING HOSE

1

19 BYDF3-1100202

Хомут с двумя отверстиями



TWO-HOLE CLAMP

1



20 BYDF3-1100210

Сварная заправочная
топливная трубка в сборе



WELDING ASSY, FUEL
PIPE

1

21 BYDF3-1100101

Щиток заливной горловины
топливного бака



SHIELD, FUEL INLET
PORT

1

22 BYDF3-1100110

Крышка заливной
горловины топливного бака
в сборе



FUEL INLET CAP ASSY

1



23 BYDF3-1100201

Пластмассовая защитная
манжета заправочной
топливной трубки



PLASTIC SHIELD, FUEL
INLET PORT

1

24 Q1460616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

2



25 BYDF3-1100221

Кронштейн 1 заправочной
топливной трубки



BRACKE 1, FUEL INLET
PIPE

1

26 Q1400818

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



27 Q1400818

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



28 BYDF3-1100231

Кронштейн 2 заправочной
топливной трубки



BRACKET2, FUEL INLET
PIPE

1

29 Q1460616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



30 Q67545

Червячный хомут



WORM SNAP RING

2



31 BYDF3-1100205

Заправочный гибкий шланг



FUEL INLET HOSE

1



32 BYDF3-1100206

Защитная манжета
заправочного гибкого
шланга



SHIELD, FUEL INLET
HOSE

1

33 Q1401030

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

4



34 BYDF3-1101401

Хомут крепления
топливного бака 2



FIXED STRAP2, FUEL
TANK

1

35 BYDF3-1101402

Защитная подкладка 2
крепежного хомута



PROTECTED CUSHION 2,
FIXED STRAP

1

36 BYDF3-1101302

Защитная подкладка 1
крепежного хомута



PROTECTED CUSHION 1,
FIXED STRAP

1

37 BYDF3-1101301

Хомут крепления
топливного бака 1



FIXED STRAP 1, FUEL
TANK

1

38 BYDF3-1104012

Зажим для шланга с темя
отверстиями 1



THREE-HOLE CLAMP 1

1



39 BYDF3-1104013

Зажим с пятью отверстиями



FIVE-HOLE CLAMP

2



40 BYDF3-1104019

Зажим с пятью отверстиями
(нижний)



FIVE-HOLE CLAMP
(LOWER)

3

41 BYDF3-1104018

Щиток топливной
магистрали



SHIELD, FUEL PIPE

1



42 BYDF3-1104016

Пластмассовая гайка



PLASTIC NUT

3



43 BYDF3-1104015

Зажим для шланга с тремя
отверстиями 3



THREE-CLAMP 3

1



44 BYDF3-1104014

Зажим для шланга с тремя
отверстиями 2



THREE-CLAMP 2

1



45 BYDF3-1104170

Впускная топливная трубка



FUEL INLET PIPE

1



46 BYDF3-1104310

Отводная трубка для
топливных паров



EXHAUST PIPE, FUEL
VAPOR

1



69



Рисунок 2-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

47

BYDF3D-
1104181

Впускной гибкий шланг 3



FUEL INLET HOSE 3

1



48 Q675B12

Червячный хомут



WORM SNAP RING

2



49 Q1400616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



50 Q32006

Фланцевая гайка



FLANGE NUT

2



51 BYDF3-1130110

Кронштейн угольного
фильтра



BRACKET, CHARCOAL
CANISTER

1

52 BYDF3-1130100

Угольный фильтр в сборе



CHARCOAL CANISTER
ASSY

1

53

BYDF3D-
1130012

Соединительный гибкий
шланг



OUTLET HOSE,
CHARCOAL CANISTER

1

54 BYDF3-1130011

Соединительный гибкий
шланг



INLET HOSE, CHARCOAL
CANISTER

1

55 Q673B09

Пружинный хомут



SPRING SNAP RING

2







70

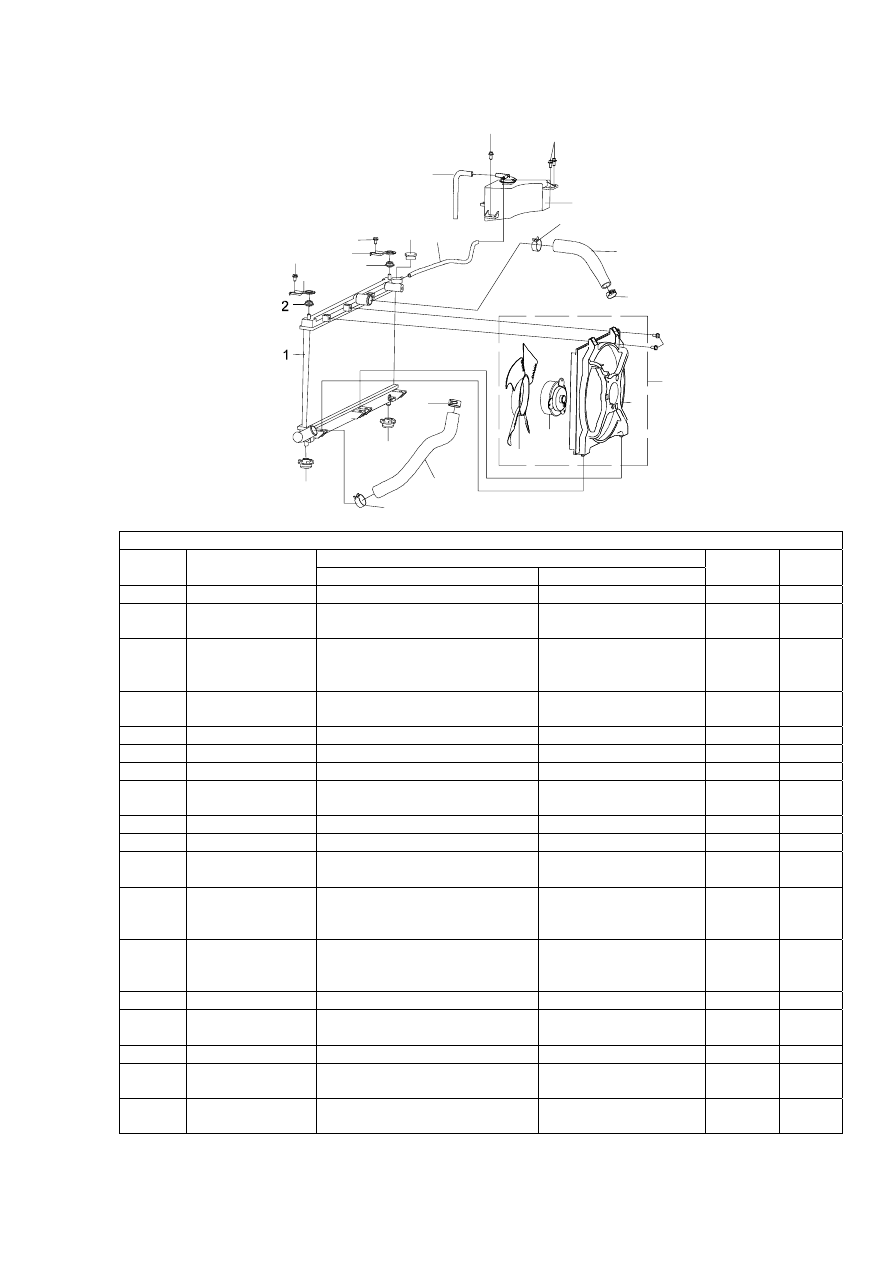

Рисунок 2-5.

4

3

2

4

3

5

6

7

8

8

9

10

10

10

10

11

17

18

18

12

14

15

16

13



Рисунок 2-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-1301100

Радиатор в сборе



RADIATOR ASSY

1



2 BYDF3-1302102

Резиновая втулка верхней
подвески радиатора



UPPER RUBBER
BUSHER, RADIATOR

2

3 BYDF3-1302101

Верхний монтажный
кронштейн радиатора



UPPER MOUNTED
BRACKET,
RADIATOR

2

4 Q1400816

Наборный болт с шестигранной
головкой (оцинкованный)



HEX-BOLT ASSY

2



5 BYDF3-1304110

Крышка радиатора



RADIATOR COVER

1



6 BYDF3-1311101

Впускной водяной патрубок



WATER INLET HOSE

1



7 BYDF3-1311102

Продувочный шланг



VENTILATE HOSE

1



8 Q1840816

Болт с фланцевой головкой
(оцинкованный)



HEX-BOLT W/T
FLANGE

3

9 BYDF3-1311100

Расширительный бачок в сборе



RESERVOIR ASSY

1



10 Q67645

Червячный хомут



WORM SNAP RING

4



11

BYDF3D-
1303011

Впускной гибкий шланг
радиатора



WATER INLET HOSE,
RADIATOR

1

12 Q1400620

Наборный болт с шестигранной
головкой (оцинкованный, с
шайбой диаметром 18 мм)



HEX-BOLT ASSY

2



13 BYDF3-1308100

Крыльчатка охлаждения
радиатора с электронным
управлением в сборе



COOLING FAN ASSY

1



14 BYDF3-1308101

Защитный кожух в сборе



COVER COMP

1



15 BYDF3-3783100

Электропривод крыльчатки
охлаждения



COOLING FAN
MOTOR

1

16 BYDF3-1308102

Лопасть



BLADE 1



17

BYDF3D-
1303012

Выпускной гибкий шланг
радиатора



WATER OUTLET
HOSE, RADIATOR

1

18 BYDF3-1302011

Резиновая втулка нижней
подвески радиатора



LOWER RUBBER
BUSHER, RADIATOR

2





71

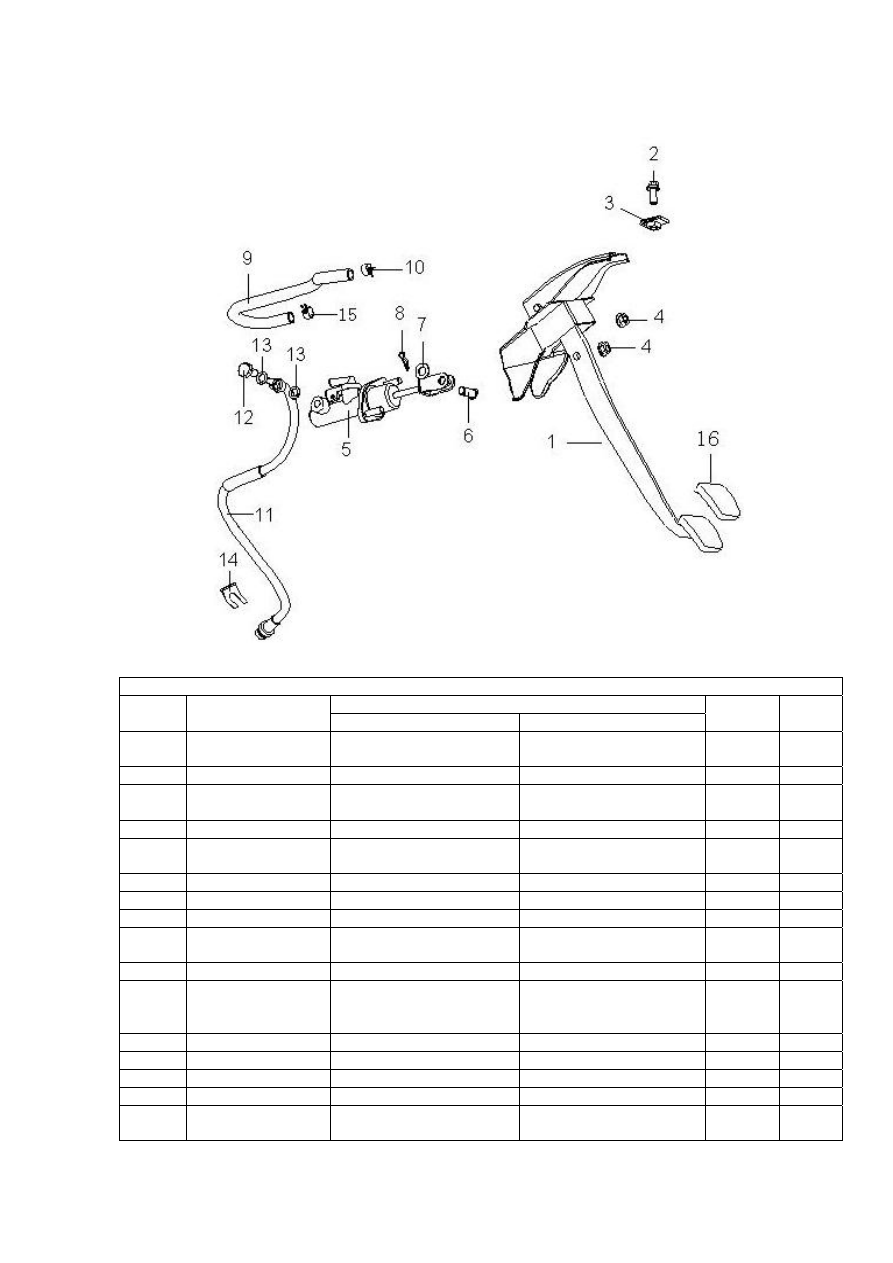

Рисунок 2-6.






Рисунок 2-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-1602100

Кронштейн педали
сцепления в сборе



BRACKET ASSY,
CLUTCH PEDAL

1

2 Q1840820

Наборный болт



COMBINATION BOLT

1



3 BYDF3-3504010

Зажим и квадратная
приваренная гайка M8



CLIP & WELDING NUT

1



4 Q32008

Шестигранная гайка



HEX-NUT 2



5 BYDF3-1608100

Главный насос муфты
сцепления



CLUTCH PUMP

1



6 Q5101024

Штифт



PIN SHAFT

1



7 Q40110

Плоская шайба



FLAT WASHER

1



8 Q50110

Фиксирующий шплинт



LOCKED PIN

1



9 BYDF3-1607100

Впускной шланг насоса
муфты сцепления



FUEL INLET HOSE,
CLUTCH PUMP

1

10 Q67616

Хомут



SNAP RING

1



11 BYDF3D-1607200

Выпускной гибкий шланг
высокого давления
привода муфты сцепления



FUEL OUTLET HOSE,
CLUTCH HIGH
PRESSURE OIL

1

12 BYDF3-1607201

Полый болт



HOLLOW BOLT

1



13 BYDF3-1607202

Медная прокладка



COPPER GASKET

2



14 BYD624-1607012

Ш-образный зажим



E-SHAPE CLIP

1



15 Q673B13

Хомут



SNAP RING

1



16 BYDF3-3504002

Резиновая подкладка
педали тормоза



RUBBER PAD, BRAKING
PEDAL

1





72

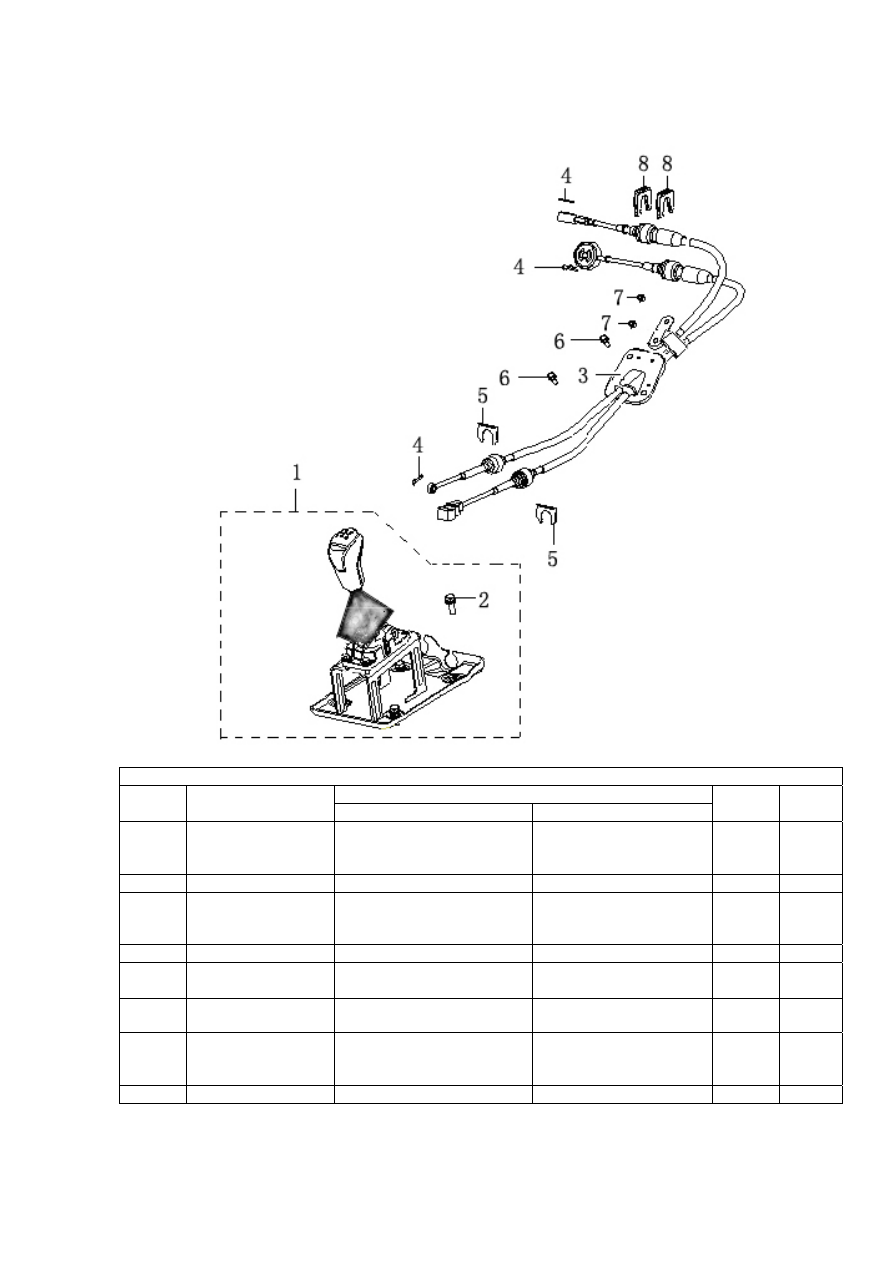

Рисунок 2-7.






Рисунок 2-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3D-1703100

Механизм управления
переключением передач в
сборе



SHIFTY CONTROL
ASSY

1

2 Q1460825

Наборный болт



COMBINATION BOLT

4



3 BYDF3D-1703200

Трос управления
переключением передач в
сборе



GEAR SHIFT CABLE
ASSY

1

4 Q50108

Фиксирующий шплинт



LOCKED PIN

3



5 BYDF3D-1703104

Ш-образный плоский
зажим



E-SHAPE CLAMP

2



6 Q1400616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

2



7 Q33206

Металлическая
шестигранная контрящая
гайка



HEX-BOLT 2



8 BYDF3-1703106

Пружинный плоский зажим



SPRING CLIP

2







73

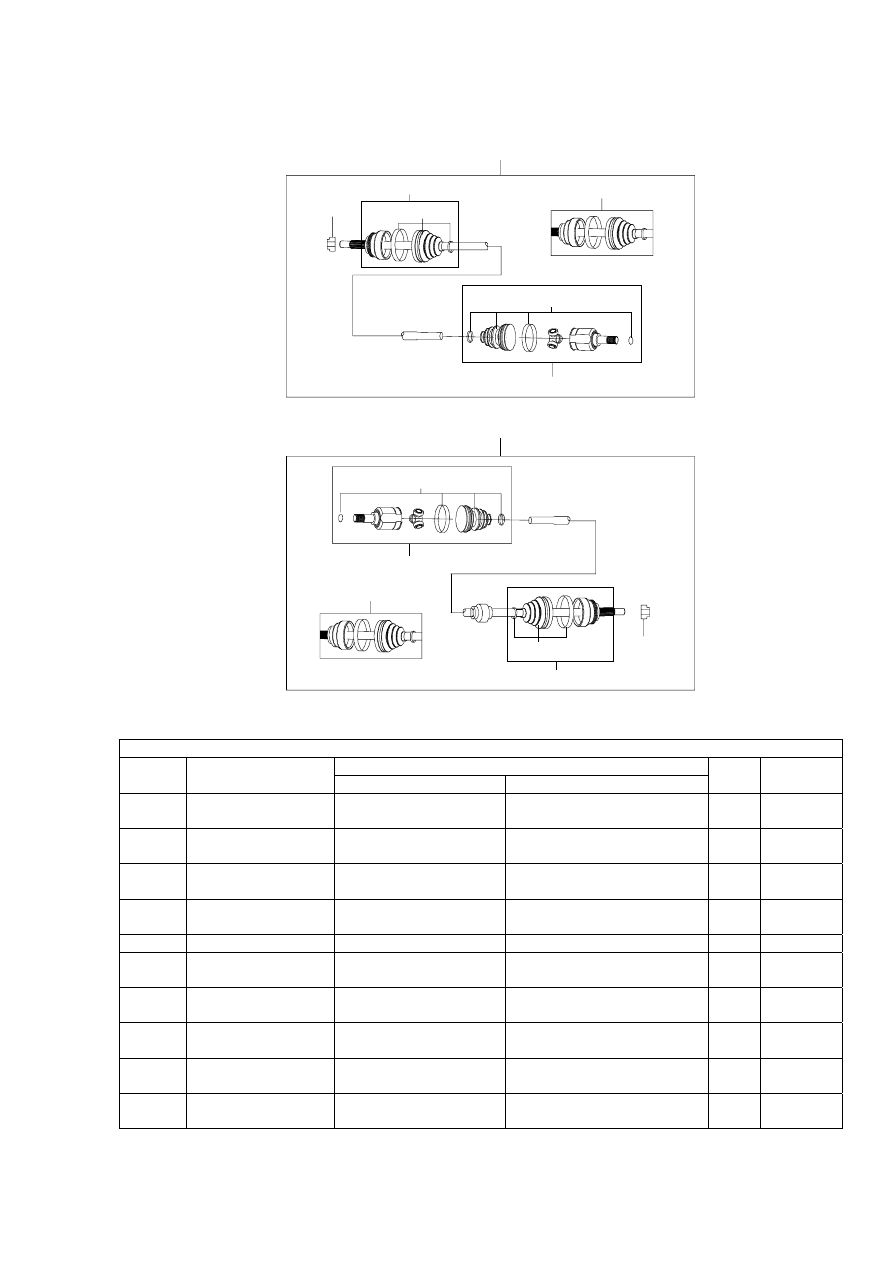

Рисунок 2-8


1

4-2

3

6

7

5

4-1

4-2

2

3

7

6

4-1

5





Рисунок 2-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

1 BYDF3D-2203100

Левый приводной вал в
сборе



DRIVING SHAFT ASSY, L

1



 BYDF3D-2203100C

Левый приводной вал в
сборе



DRIVING SHAFT ASSY, L

1

«Эконом»

2 BYDF3D-2203200

Правый приводной вал
в сборе



DRIVING SHAFT ASSY, R

1



 BYDF3D-2203200C

Правый приводной вал
в сборе



DRIVING SHAFT ASSY, R

1

«Эконом»

3 BYDF3-2203011

Гайка приводного вала



DRIVING SHAFT NUT

2



4-1 BYDF3-2203012

Наружный зажим с
пыльником в сборе



OUTER CLAMP & DUST
COVER SUB-ASSY

2

4-2 BYDF3-2203012C

Наружный зажим с
пыльником в сборе



OUTER CLAMP & DUST
COVER SUB-ASSY

2 «Эконом»

5 BYDF3-2203013

Наружный ремонтный
комплект



OUTER REPAIR ASSY

2



6 BYDF3-2203014

Внутренний зажим с
пыльником в сборе



INNER CLAMP & DUST
COVER SUB-ASSY

2

7 BYDF3-2203015

Внутренний ремонтный
комплект



INNER REPAIR ASSY

2







74

Рисунок 2-9.

4

3

7

8

8

8

8

10

10

9

12

11

1

5

5

6

13

2



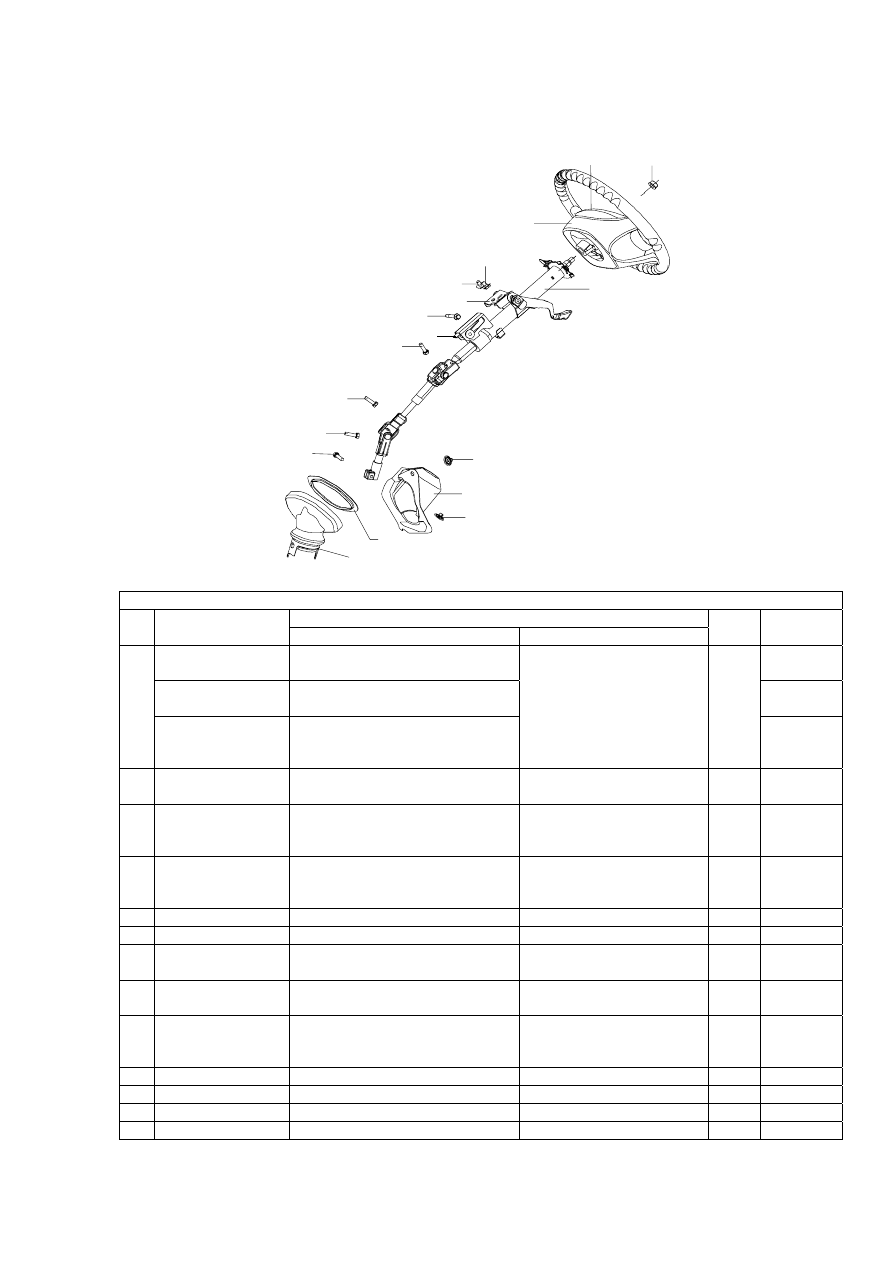

Рисунок 2-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

BYDF3-3402000

Колесо рулевого управления в
сборе





BYDF3-3402000A

Колесо рулевого управления в
сборе (с отделкой под кожу)



«Респект»

1

BYDF3-3402000B

Колесо рулевого управления в
сборе (с отделкой под кожу и
дерево)



STEERING WHEEL ASSY  1

«Флагман»

2 BYDF3-3402040C

Модуль механизма звукового
сигнала на водительском месте



HORN MECHANISM
MODULE

1 «Эконом»

3 BYDF3-3404000

Рулевая колонка с карданным
шарниром в сборе



STEERING COLUMN
AND UNIVERSINAL
JOINTASSY

1

4 BYDF3-3404020

Механизм регулировки
положения колеса рулевого
управления в сборе



TILT MACHANISM ASSY  1



5 Q150B0820

Болт с шестигранной головкой



HEX-BOLT 2



6 BYDF3-3404040  Монтажный кронштейн



MOUNTED BRACKET

1



7 Q1840855

Болт с шестигранной фланцевой
головкой



HEX-BOLT W/T FLANGE  1



8 Q1420830

Наборный болт с шестигранной
головкой



HEX-BOLT ASSY

4



9 BYDF3-3404012

Защитный кожух рулевой
колонки с карданным шарниром



SHIELD, STEERING
COLUMN AND
UNIVERSINAL JOINT

1

10 BYDF3-3404014  Пластмассовый зажим



PLASTIC CLIP

2



11 BYDF3-3412021  Пыльник



BOOT 1



12 BYDF3-3412022  Крепежный каркас пыльника



FIXED FRAME, BOOT

1



13 Q32012T13F2

Крепежная фланцевая гайка



FLANGE LOCKED NUT

1







75

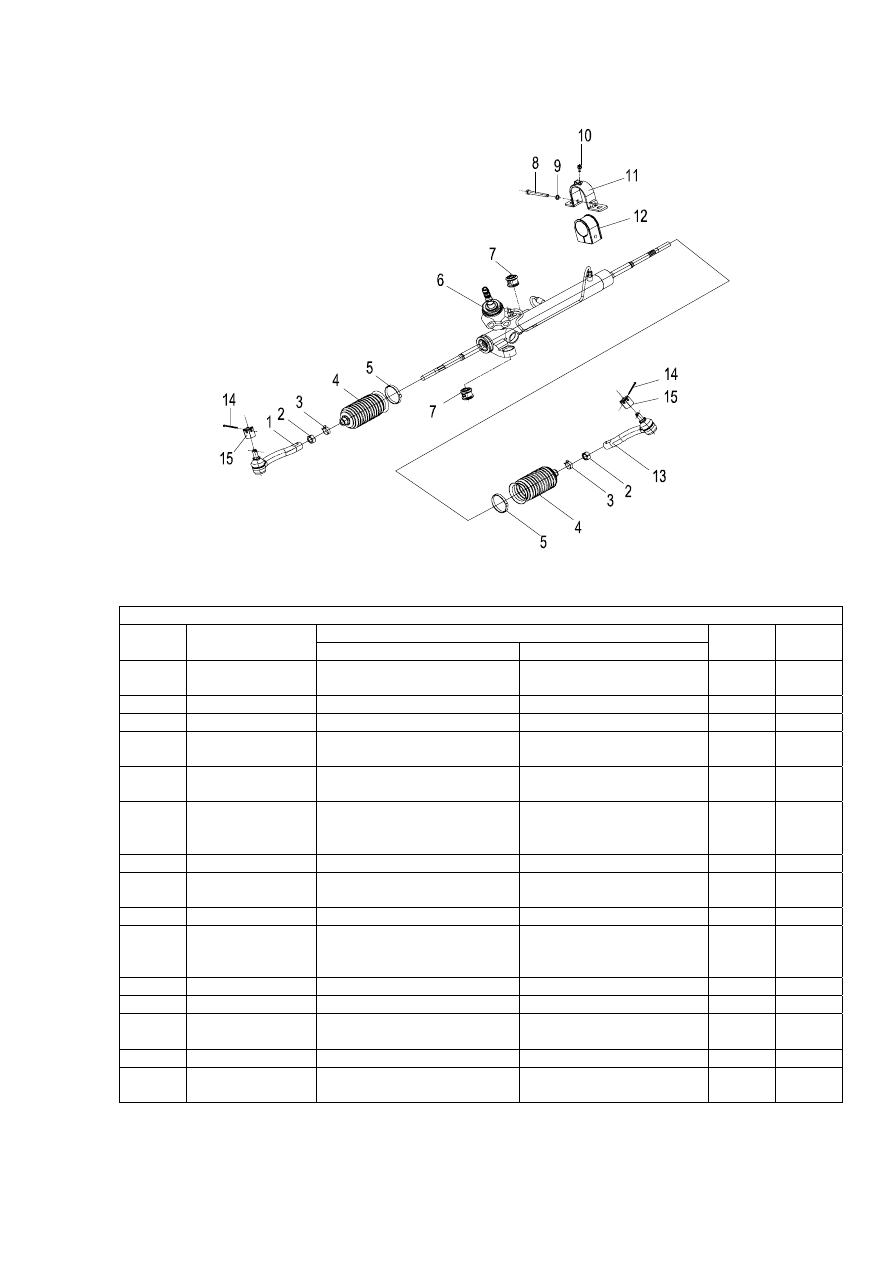

Рисунок 2-10.



Рисунок 2-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-3401010

Наружный шаровой шарнир
(левый)



OUTER BALL KNUCKLE
(L)

1

2 BYDF3-3401011

Затяжная гайка тяги



ROD LOCKED NUT

2



3 BYDF3-3401012

Хомут



SNAP RING

2



4 BYDF3-3401030

Защитный кожух зубчатой
рейки



RACK SHIELD

2



5 BYDF3-3401031

Бесступенчатый хомут с
одним ушком



SNAP RING

2



6 BYDF3-3401000

Усиленный рулевой
механизм с поперечной
тягой в сборе



POWER REDIRECTOR &
LATERAL PULL ROD
ASSY

2

7 BYDF3-3401103

Резиновая подкладка



RUBBER GASKET

4



8 BYDF3-3401071

Затяжной болт правого
кронштейна



LOCKED BOLT

1



9 BYDF3-3401072

Пружинная шайба



SPRING GASKET

1



10 BYDF3-3401073

Наборный болт с
шестигранной головкой с
плоской шайбой



HEX-BOLT &FLAT
GASKET COMP

1

11 BYDF3-3401070

Правый кронштейн в сборе



BRACKET ASSY, R

1



12 BYDF3-3401074

Втулка правого кронштейна



BRACKET BUSHER, R

1



13 BYDF3-3401020

Наружный шаровой шарнир
(правый)



OUTER BALL KNUCKLE
(R)

1

14 Q5003230  Разъемный шплинт



COTTER PIN

2



15 Q381B12

Шестигранная гайка с
выточкой



NOTCH HEX-NUT

2







76

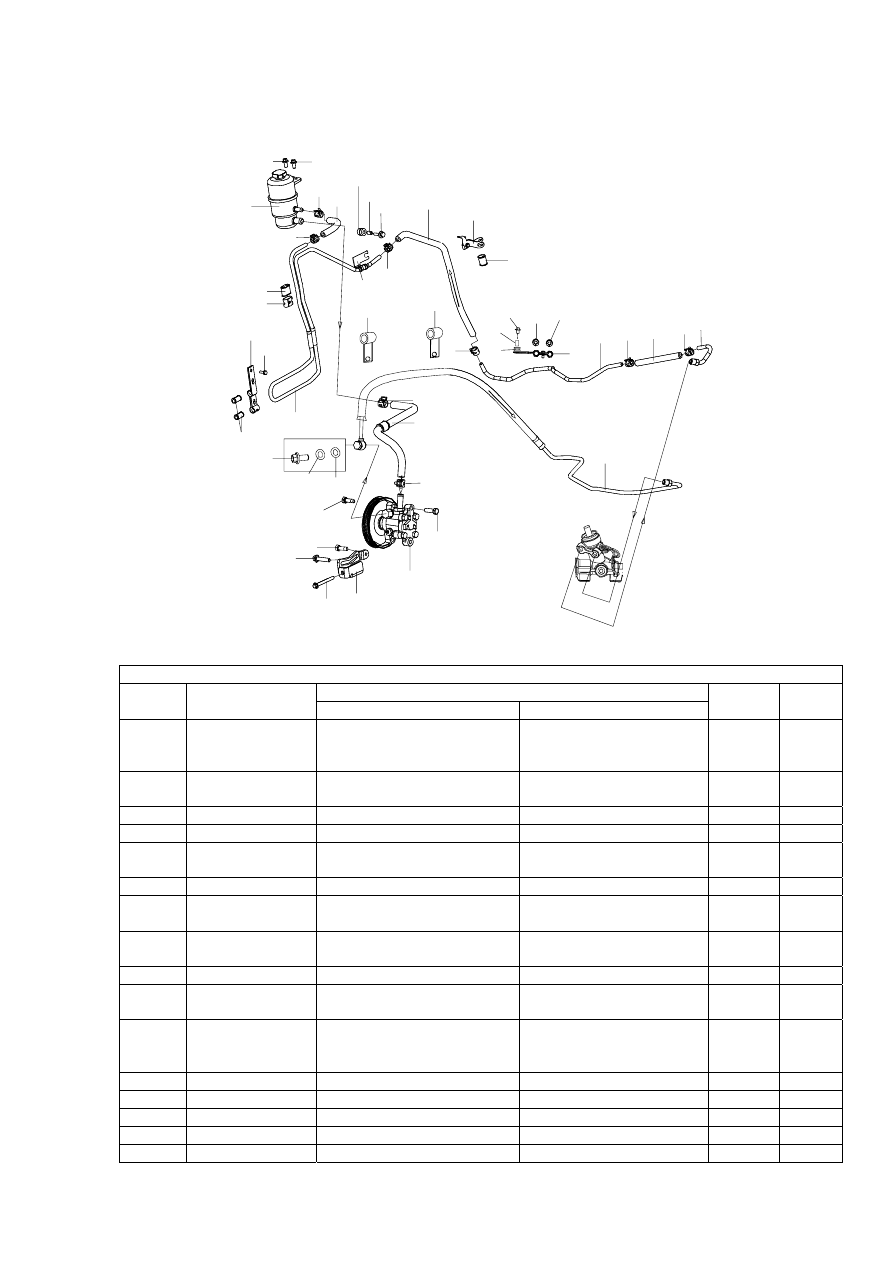

Рисунок 2-11.


23

42

43

6

7

22

14

25

24

26

27

29 28

21

35

36

17

19

18

37

20

38

39

15

16

8

4

5

3

2

10

13

31

32

30

33

34

40

1

2

3

9

11

12

14

19

23

24

33

41





Рисунок 2-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-3408100

Гидравлический цилиндр
усиленного рулевого
привода



OIL RESERVOIR ASSY,
POWER REDIRECTOR

1

2 Q1840816

Болт с фланцевой головкой
(оцинкованный)



FLANGE BOLT

2



3 Q675B155  Червячный хомут



SNAP RING

2



4 BYDF3-3406208

Возвратный гибкий шланг



OIL RETURNING HOSE

1



5 BYDF3-3406211

Специальная резиновая
втулка



SPECIAL RUBBER
BUSHING

1

6 BYDF3-3406212

Втулка



BUSHING 1



7 Q1460632-PD

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



8 BYDF3-3406209

Зажим с двумя отверстиями
(с монтажной пластиной)



TWO-HOLE CLAMP

1



9 Q675B155  Червячный хомут



SNAP RING

1



10 BYDF3-3406205

Длинный возвратный
гибкий шланг



LONG OIL RETURNING
HOSE

1

11 BYDF3-3406218

Крепежный кронштейн
длинного возвратного
гибкого шланга



FIXED BRACKET, LONG
OIL RETURNING HOSE

1

12 BYDF3-3406219

Резиновая втулка



RUBBER BUSHING

1



13 Q150B0626  Болт



BOLT 1



14 BYDF3-3406223

Резиновая втулка



RUBBER BUSHING

2



15 BYDF3-3406222

Зажим с двумя отверстиями



TWO-HOLE CLAMP

1



16 BYDF3-3406226

Стальная втулка



STEEL BUSHING

1





77



Рисунок 2-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

17 BYDF3-3406225

Резиновая втулка



RUBBER BUSHING

1



18 BYDF3-3406204

Длинная возвратная
металлическая трубка



LONG OIL RETURNING
PIPE

1

19 OTK154155

Хомут с внутренним
кольцевым вкладышем с
одним ушком



MONAURAL SNAP RING  2



20 BYDF3-3406202

Короткий возвратный
гибкий шланг



SHORT OIL RETURNING
HOSE

1

21 BYDF3-3406201

Короткая возвратная
металлическая трубка



SHORT OIL RETURNING
PIPE

1

22

BYDF3D-
3406100

Впускная топливная трубка
в сборе



FUEL INLET HOSE ASSY  1



23 BYDF3-3406131

Крепежный кронштейн
впускного топливного
гибкого шланга



FIXED BRACKET, FUEL
INLET HOSE

2

24 Q675B185  Червячный хомут



SNAP RING

2



25

BYDF3D-
3406011

Возвратный гибкий шланг
(соединяет гидравлический
цилиндр и насос)



OIL RETURNING HOSE

1



26 Q1421035  Наборный болт



COMBINATION BOLT

1



27 BYDF3-3407000

Гидравлический насос
рулевого механизма в сборе



STEERING PUMP ASSY

1



28

BYDF3D-
3412010

Натяжной кронштейн
гидравлического насоса в
сборе



ADJUSTING BRACKET
ASSY, FUEL PUMP

1

29 Q1840880  Болт с фланцевой головкой



FLANGE BOLT

1



30 Q1840845  Болт с фланцевой головкой



FLANGE BOLT

1



31 Q1421025  Наборный болт



COMBINATION BOLT

1



32 Q1421030  Наборный болт



COMBINATION BOLT

1



33 BYDF3-3406102

Медная прокладка



COPPER GASKET

2



34 BYDF3-3406101

Полый болт



HOLLOW BOLT

1



35 BYDF3-3406206

Охлаждающая возвратная
металлическая трубка



COOLING OIL
RETURNING PIPE

1

36 BYDF3-3406215

Резиновая втулка



RUBBER BUSHING

2



37 BYDF3-3406214

Длинный зажим с двумя
отверстиями



LONG TWO-HOLE
CLAMP

1

38 Q1400616  Болт



BOLT 1



39 BYDF3-3406216

Короткий зажим с двумя
отверстиями



SHORTTWO-HOLE
CLAMP

1

40 BYDF3-3406217

Втулка



BUSHING 2



41 OTK154155

Хомут с внутренним
кольцевым вкладышем с
одним ушком



MONAURAL SNAP RING  1







78

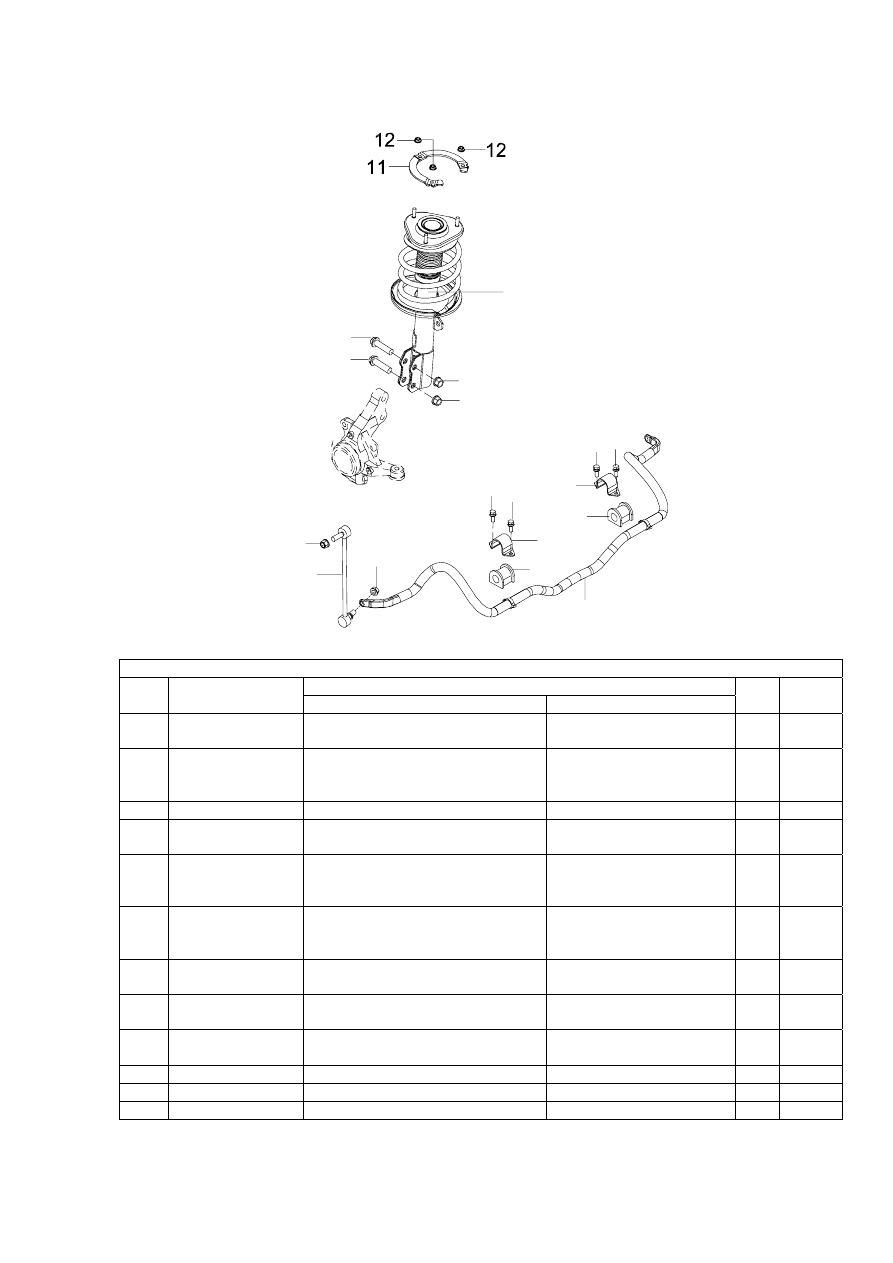

Рисунок 2-12.


6

5

1

2

3

3

4 4

4

4

5

6

10

9

10

9

7\8





Рисунок 2-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Приме
чание

1 BYDF3-2906101

Передний стабилизатор
поперечной устойчивости



FRONT STABILIZER
BAR

1

2 BYDF3-2906110

Стабилизатор поперечной
устойчивости с шаровой
шарнирной опорой в сборе



STABILIZER BAR PULL
ROD & BALL HEAD
ASSY

2

3

Q33012 (p1.25)

Фланцевая гайка



FLANGE NUT

4



4 Q1400825

Наборный болт с шестигранной
головкой



HEX-BOLT ASSY

4



5 BYDF3-2906103

Втулка прижимной пластины
стабилизатора поперечной
устойчивости



CLIP BUSHING,
STABILIZER BAR

2

6 BYDF3-2906102

Прижимная пластина
стабилизатора поперечной
устойчивости



CLIP, STABILIZER BAR

2



7 BYDF3-2905100

Левый передний амортизатор в
сборе



FRONT SHOCK
ABSORBER, L

1

8 BYDF3-2905200

Правый передний амортизатор в
сборе



FRONT SHOCK
ABSORBER , R

1

9

Q1841555 (p1.5-
30-TJ)

Болт с фланцевой головкой



FLANGE BOLT

4



10

Q32015 (p1.5)

Шестигранная фланцевая гайка



HEX-NUT W/T FLANGE

4



11 BYDF3-2905102 Прижимная пластина с гайкой



NUT CLIP

2



12 Q33008



Контрящая гайка



LOCKED NUT

6







79

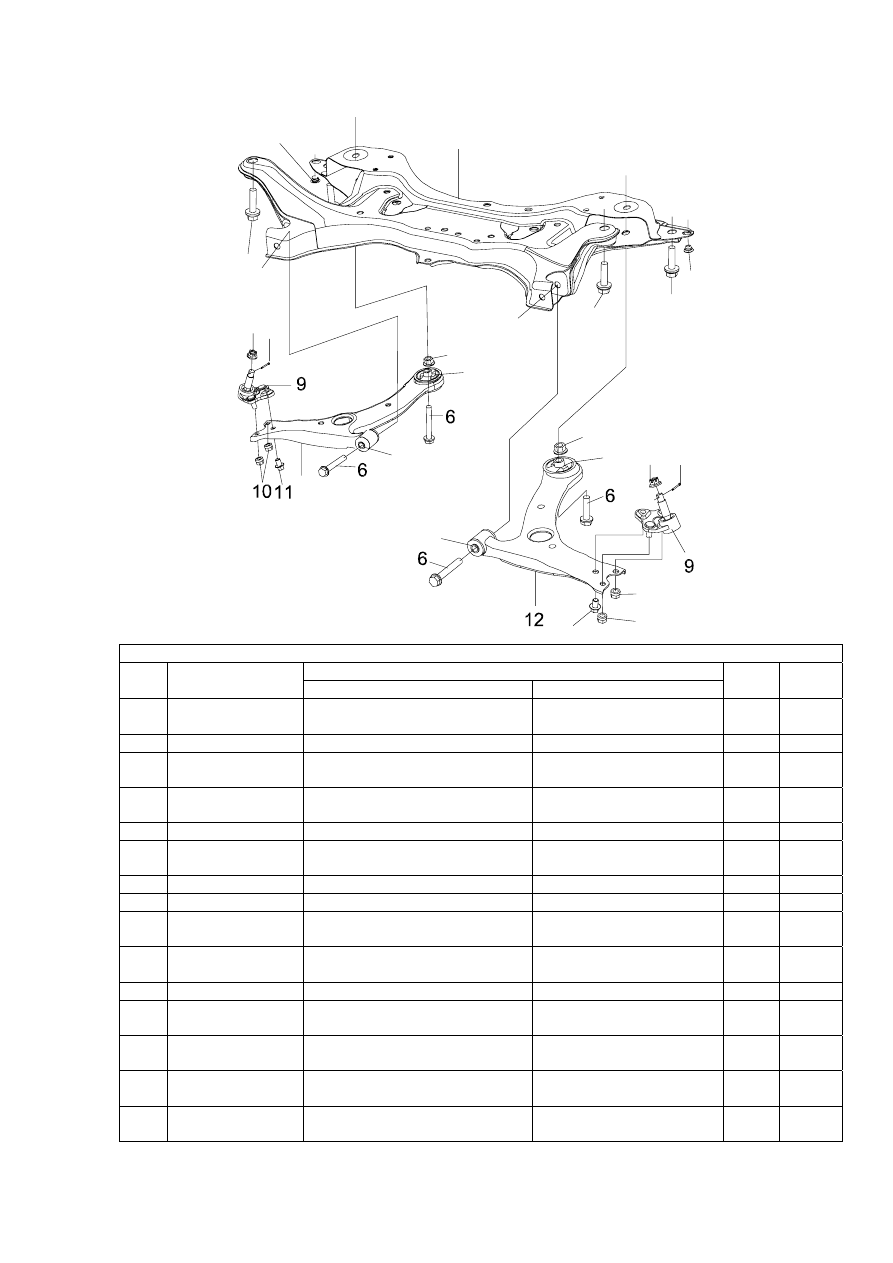

Рисунок 2-13.

10

10

11

8

5

2

4

3

2

1

13

4

5

7

7 8

14

14

15

15



Рисунок 2-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1 BYDF3-2810100

Передний подрамник в сборе



FRONT SUB-FRAME
ASSY

1

2 BYDF3-2810101

Резиновая подкладка



RUBBER BUSHING

2



3

Q1861455 (p1.5-
45-PD-TJ-Z)

Наборный болт 2 с фланцевой
головкой



FLANGE BOLT 2#

2



4

Q1861495 (p1.5-
50-PD-TJ-Z)

Наборный болт 1 с фланцевой
головкой



FLANGE BOLT 1#

2



5

Q32014 (p1.5-FZ)   Шестигранная фланцевая гайка



HEX-NUT W/T FLANGE

2



6

Q1401495 (p1.5-
50-PD-TJ-Z)

Наборный болт с шестигранной
головкой



HEX-BOLT ASSY

4



7 BYDF3-2904141

Разъемная фланцевая гайка



FLANGE COTTER NUT

2



8 Q5003228

Разъемный шплинт



COTTER PIN

2



9 BYDF3-2904140

Нижний шплинт со сферической
головкой в сборе



LOWER BALL HEAD PIN
ASSY

2

10 Q33012

Металлическая фланцевая
контрящая гайка



FLANGE LOCKED NUT

4



11 Q1841218

Болт с фланцевой головкой



HEX-BOLT W/T FLANGE

2



12 BYDF3-2904110

Левый сварной маятниковый
рычаг в сборе



ROCKER ARM ASSY, L

1



13 BYDF3-2904210

Правый сварной маятниковый
рычаг в сборе



ROCKER ARM ASSY, R

1



14 BYDF3-2904120

Передний пружинный шарнир
маятникового рычага



FRONT SPRING HINGE,
ROCKER ARM

2

15 BYDF3-2904130

Задний пружинный шарнир
маятникового рычага



REAR SPRING HINGE,
ROCKER ARM

2





80

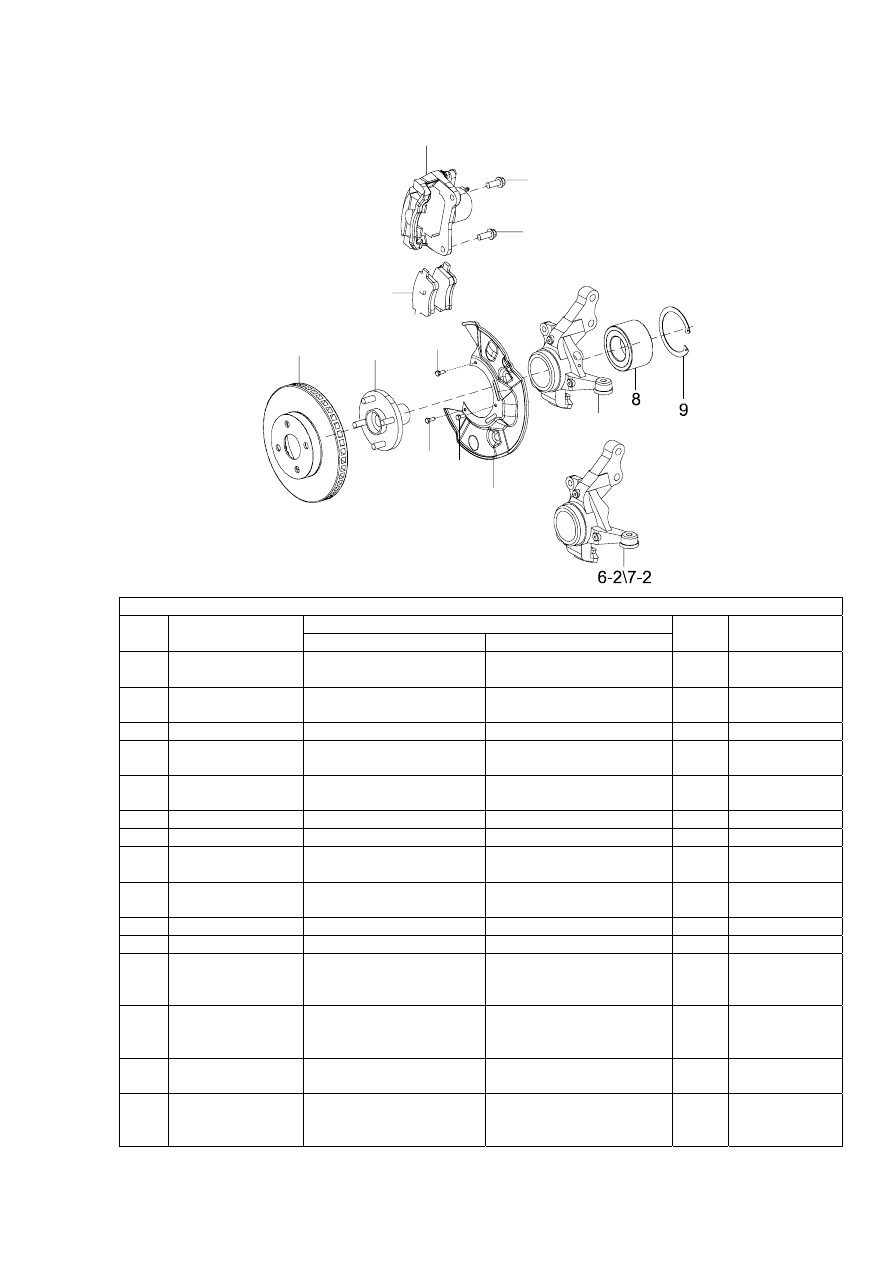

Рисунок 2-14.

3\4

5

5

5

13

12

12

10\11

6-1\7-1

2

1



Рисунок 2-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3501102

Передний тормозной
диск



FRONT BRAKE DISC

2



2 BYDF3-3103000

Передняя тормозная
ступица в сборе



BRAKE HUB ASSY,
FRONT

2

3 BYDF3-3501103

Левый передний пыльник

FRONT BOOT, L

1



4 BYDF3-3501104

Правый передний
пыльник



FRONT BOOT, R

1



5 Q1420616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

6



6-1 BYDF3-3001101 Левый поворотный кулак



STEERING KNUCKLE, L

1



6-2 BYDF3-3001101C

Левый поворотный кулак



STEERING KNUCKLE, L

1

«Эконом»



7-1 BYDF3-3001102

Правый поворотный
кулак



STEERING KNUCKLE, R

1



7-2 BYDF3-3001102C

Правый поворотный
кулак



STEERING KNUCKLE, R

1

«Эконом»



8 BYDF3-3501160

Подшипник



BEARING 2

DAC4074W-3

9 BYDF3-3501101

Стопорное кольцо



SNAP RING

2



10 BYDF3-3501150

Левый передний
тормозной суппорт в
сборе



FRONT BRAKE CALIPER
ASSY, L

1

11 BYDF3-3501140

Правый передний
тормозной суппорт в
сборе



FRONT BRAKE CALIPER
ASSY, R

1

12 Q1841230

Болт с шестигранной
фланцевой головкой



FLANGE BOLT

4



13 BYDF3-3501130

Передний блок
фрикционных накладок в
сборе



FRONT FRICTION
BLOCK ASSY

2





81

Рисунок 2-15.


1

4

3

2

8

5

7

4

3

8

6

7

9

12/13





Рисунок 2-15

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-2810200

Задняя сварная
торсионная балка в сборе



WELDING ASSY, REAR
TORSION MEMBER

1

2 BYDF3-2916100

Стабилизатор в сборе



STABILIZER BAR ASSY

1



3

Q1841280 (TJ)

Болт с фланцевой
головкой



FLANGE BOLT

2



4 Q33012

Фланцевая гайка



FLANGE NUT

2



5 BYDF3-2810210

Втулка опоры заднего
подрамника в сборе



BUSHING ASSY,
BRACKET, REAR SUB-
FRAME

2

6 Q14012130

Наборный болт



COMBINATION BOLT

2



7

Q33012 (p1.25-25-
TJ-Z)

Фланцевая гайка



FLANGE NUT

2



8 Q1841025

Болт с фланцевой
головкой



FLANGE BOLT

2



9 BYDF3-2915103

Шайба



GASKET 2



10 BYDF3-2915102

Увеличенная фланцевая
гайка



FLANGE NUT

2



11 BYDF3-2915101 Фланцевая гайка



FLANGE NUT

1



12

BYDF3-2915100

Левый задний
амортизатор в сборе



REAR SHOCK
ABSORBER ASSY, L

1

13 BYDF3-2915200

Правый задний
амортизатор в сборе



REAR SHOCK
ABSORBER ASSY, R

4





82

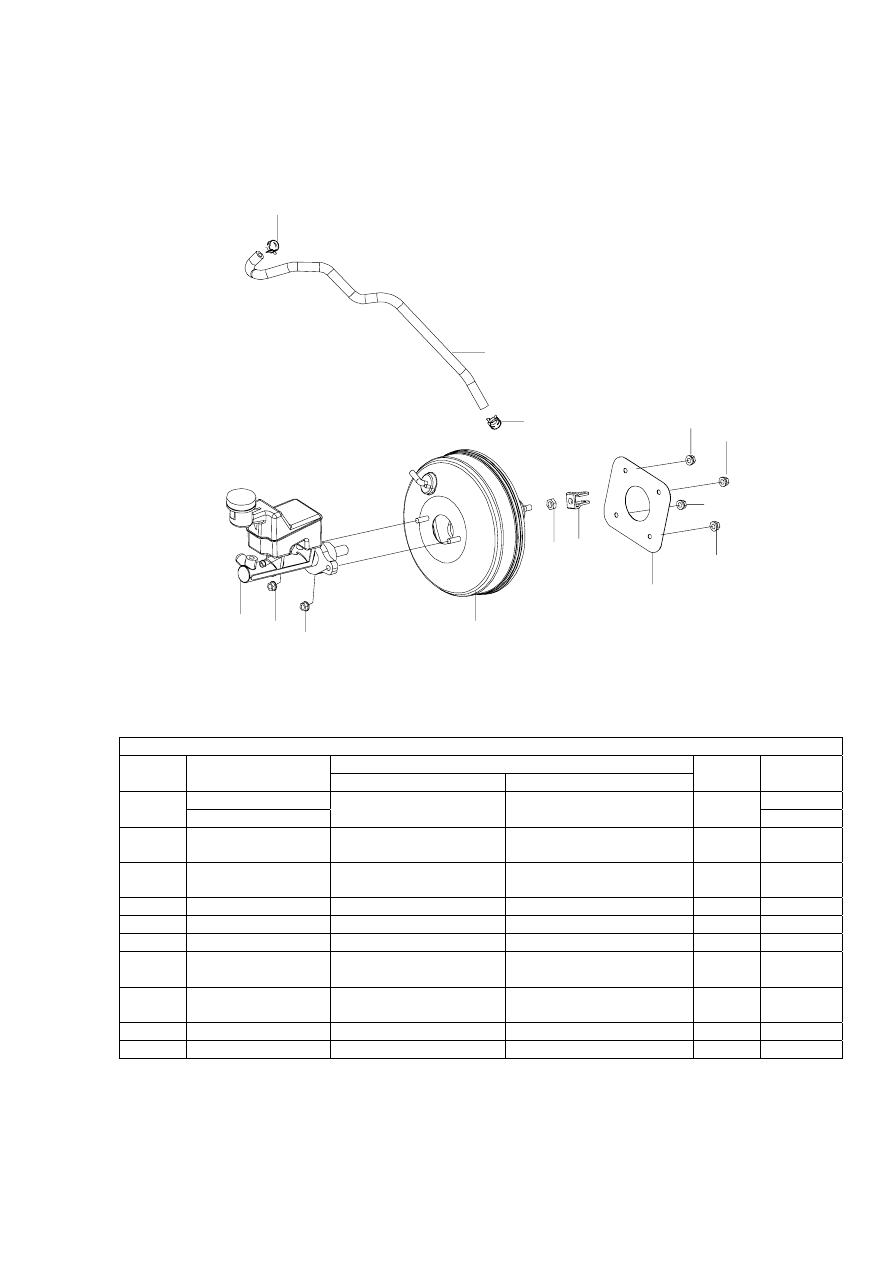

Рисунок 2-16.


9

6

5

4

3

7

8

2

2

1

7

7

7

10





Рисунок 2-16

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

BYDF3-3505200

1

BYDF3-3505200C

Главный тормозной
цилиндр в сборе



MAIN BRAKE PUMP
ASSY

1

«Эконом»

2 BYDF3-3505203

Наборная шестигранная
гайка



HEX-NUT ASSY

2



3 BYDF3-3510000

Вакуумный усилитель в
сборе



VACUUM BOOSTER
ASSY

1

4 Q340B10

Шестигранная гайка



HEX-NUT 1



5 BYDF3-3510015

Вилка толкателя



PUSH ROD FORK

1



6 BYDF3-3510012

Втулка



BUSHING 1



7 Q33808

Наборная шестигранная
фланцевая гайка



HEX-NUT ASSY

4



8 BYDF3D-3510011

Вакуумный шланг
вакуумного усилителя



HOSE, VACUUM
BOOSTER

1

9 Q673B17

Хомут



SNAP RING

1



10 Q673B15

Хомут



SNAP RING

1







83

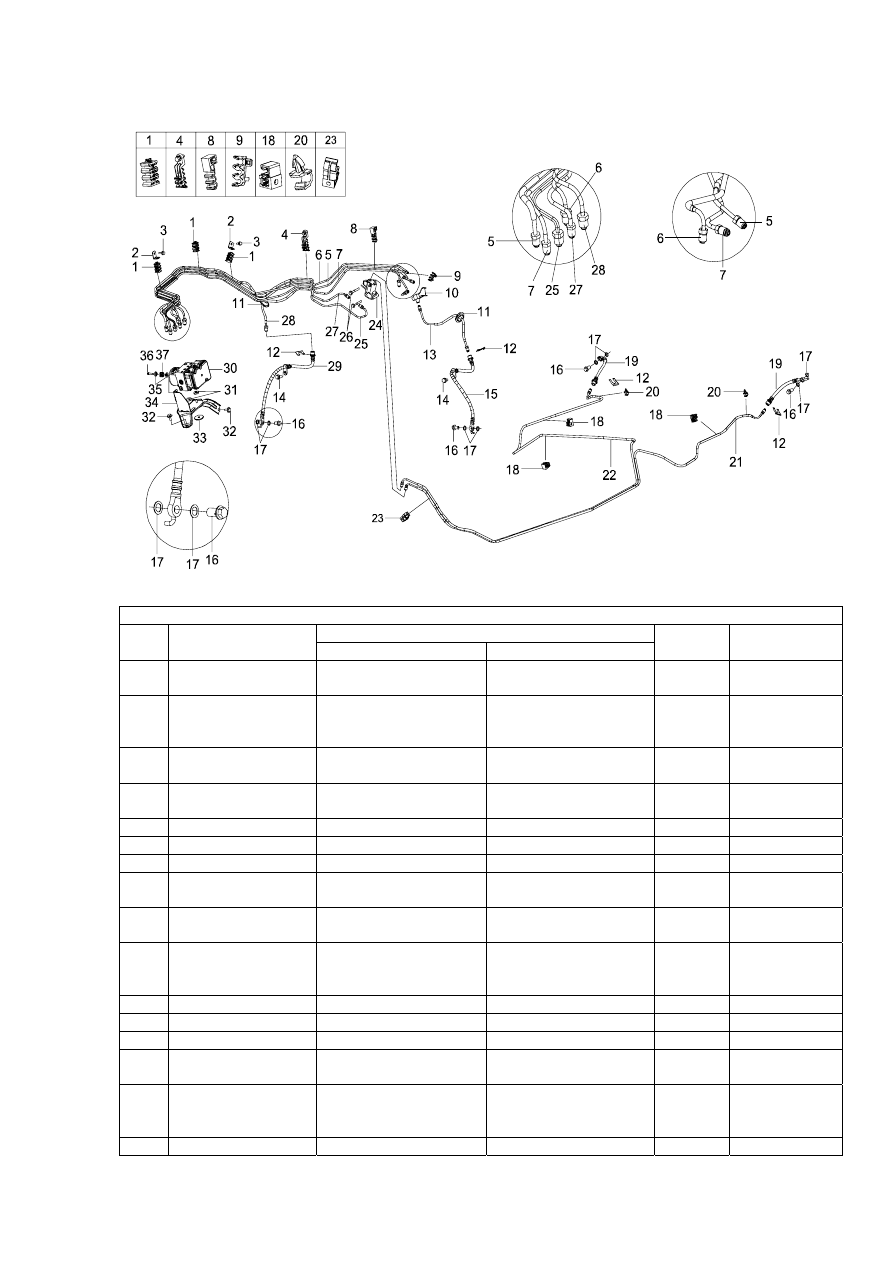

Рисунок 2-17.1 (для вариантов комплектации «Комфорт», «Респект», «Флагман»)




Рисунок 2-17.1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечание

1 BYDF3-3506011

Зажим с шестью
отверстиями



SIX-HOLE CLAMP

3



2 BYDF3-3506016

Монтажный кронштейн
зажима с шестью
отверстиями



MOUNTED BRACKET  2



3 Q1460620

Наборный болт с
шестигранной головкой

HEX-NUT ASSY

2



4 BYDF3-3506013

Зажим с семью
отверстиями



SEVEN-HOLE CLAMP  1



5 BYDF3-3506010  Тормозная трубка 1



BRAKING PIPE 1

1



6 BYDF3-3506020  Тормозная трубка 2



BRAKING PIPE 2

1



7 BYDF3-3506030  Тормозная трубка 3



BRAKING PIPE 3

1



8 BYDF3-3506015

Зажим с тремя
отверстиями 2



THREE-HOLE CLAMP
2

1

9 BYDF3-3506014

Зажим с тремя
отверстиями 1



THREE-HOLE CLAMP
1

1

10 BYDF3-3506110

Двухканальный
разветвитель с
кронштейном в сборе



2-WAY CONNECTOR
& BRACKET ASSY

1

11 BYDF3-3506041  Резиновая заглушка



RUBBER PLUG

2



12 BYDF3-3506133  Ш-образный зажим



E-SHAPE CLIP

4



13 BYDF3-3506040  Тормозная трубка 4



BRAKING PIPE 4

1



14 Q1460820

Наборный болт с
шестигранной головкой

HEX-NUT ASSY

2



15 BYDF3-3506230

Левый передний
тормозной гибкий
шланг в сборе



FRONT BRAKING
HOSE ASSY, L

1

16 BYDF3-3506131  Полый болт



HOLLOW BOLT

4
