BYD F3, BYD F3-R. Каталог запасных частей - часть 3



36

Рисунок 1-1-33.

Вал коромысла







Рисунок 1-1-33

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примечание

1



Головка блока цилиндров
в сборе 4



CYLINDER HEAD SUB
ASSY 4

1



2

471Q-1007801

Рычаг коромысла ‘A’ в
сборе



ROCKER ARM ASSY“A”

4



3

471Q-1007802

Рычаг коромысла ‘B’ в
сборе



ROCKER ARM ASSY“B”

4



4

471Q-1007803

Рычаг коромысла ‘C’ в
сборе



ROCKER ARM ASSY“C”

4



5

471Q-1007008

Гайка регулировки
клапанного зазора



 ADJUSTING NUT, VALVE
CLEARANCE

16



6

471Q-1007007

Винт регулировки
клапанного зазора



ADJUSTING SCREW,
VALVE CLEARANCE

16



7

471Q-1007013

Вал коромысла
выпускных клапанов



SHAFT, EXHAUST ROCKER
ARM

1



8

471Q-1007804

Вал коромысла впускных
клапанов



SHAFT, INLET
ROCKERARM

1



9 471Q-1007010 Фланцевый болт



FLANGE BOLT

13



10 471Q-1007009 Крышка вала коромысла



CAP, ROCKER SHAFT

13







37

Рисунок 1-1-34.

Шпильки с резьбой на двух концах







Рисунок 1-1-34

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примечание

1



Головка блока цилиндров
в сборе 5



CYLINDER HEAD SUB
ASSY 5

1



2

471Q-1003009

Шпилька с резьбой на
двух концах



STUD

7



3

471Q-1003010

Шпилька с резьбой на
двух концах



STUD

2



4

471Q-0401428

Шпилька с резьбой на
двух концах



STUD

4







38

Рисунок 1-1-35.

Кронштейн датчика положения распределительного вала







Рисунок 1-1-35

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Головка блока цилиндров
в сборе 6



CYLINDER HEAD SUB
ASSY 6

1



2 471Q-1L-1003802 Зубчатая пластина

датчика положения
распределительного вала



BLADE, CAMSHAFT
POSITION SENSOR

1



3 471Q-0241262

Болт с шайбой в сборе



BOLT & WASHERASSY  1



4 471Q-1L-1003013 Кронштейн датчика

положения
распределительного вала



BRACKET, CAMSHAFT
POSITION SENSOR

1



5 471Q-0140025

Фланцевый болт



FLANGE BOLT

2



6 476Q-1D-3813801 Датчик положения

распределительного вала



CAMSHAFT POSITION
SENSOR

1



7

471Q-0140205

Фланцевый болт



FLANGE BOLT









39

Рисунок 1-1-36.

Кожух и диски муфты сцепления







Рисунок 1-1-36

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечани
е

1



Двигатель в сборе 15



ENGINE SUBASSY 15

1



2

471Q-1600801

Ведомый диск муфты
сцепления



CLUTCH DISC ASSY

1



3

471Q-1600800

Нажимной диск муфты
сцепления



CLUTCH COVER ASSY

1



4 471Q-0241251

Болт с шайбой в сборе



BOLT & WASHER ASSY

6







40

Рисунок 1-1-37.

Двигатель и коробка переключения передач







Рисунок 1-1-37

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечание

1



Двигатель в сборе 16



ENGINE SUBASSY 16

1



2

BS15-11-1700950

Коробка
переключения
передач в сборе



TRANSMISSION ASSY

1



3 471Q-0140266

Фланцевый болт



FLANGE BOLT

1



4 471Q-0140268

Фланцевый болт



FLANGE BOLT

2



5 471Q-0140270

Фланцевый болт



FLANGE BOLT

2







41

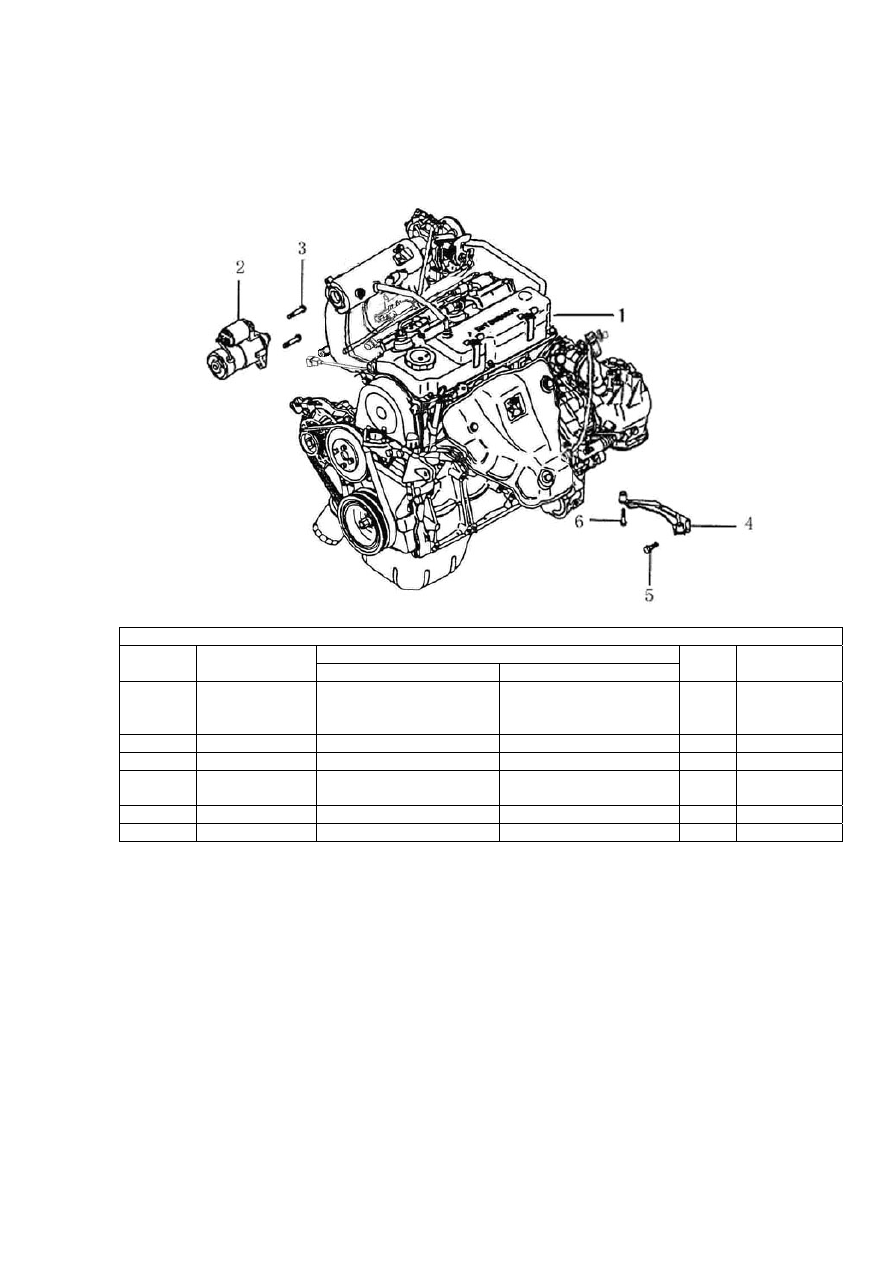

Рисунок 1-1-38.

Стартер







Рисунок 1-1-38

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель с коробкой
переключения передач в
сборе



 (ENGINE &
TRANSMISSION ASSY)   1



2 471Q-3708950

Стартер в сборе



STARTER ASSY

1



3 471Q-0140268

Фланцевый болт



FLANGE BOLT

2



4

471Q-1000051

Кронштейн коробки
переключения передач



BRACKET,
TRANSMISSION

1



5 471Q-0140258

Фланцевый болт



FLANGE BOLT

2



6 471Q-0140233

Фланцевый болт



FLANGE BOLT

2





КОРОБКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ


Рисунок 1-2-1.

Кожух муфты сцепления







Рисунок 1-2-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BS15-11-1701001 Кожух муфты сцепления



HOUSING ASSY, CLUTCH

1



2

BS15-1602004

 Держатель расцепного
подшипника



RETAINING BRACKET,
RELEASE BEARING

 1



3 471Q-0140203



Фланцевый болт



FLANGE BOLT

4



4 BS15-1602005

Болт с шаровой головкой



BALL-HEAD BOLT

 1



5 BS15-1602007

Пыльник



DUST BOOT

 1



6 BS15-1602901



Расцепная вилка в сборе



RELEASE FORK ASSY

 1



7 BS15-1602800



Расцепной подшипник



RELEASE BEARING

 1



8 BS15-1602006



Возвратная пружина



RETURNING SPRING

 1







43

Рисунок 1-2-2.

Кожух муфты сцепления в сборе







Рисунок 1-2-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1

Кожух муфты сцепления в
сборе



HOUSING ASSY, CLUTCH





2 BS15-1700800

 Сальник (передний конец
входного вала)



OIL SEAL, FRONT END
OFINPUT SHAFT

 1



3 BS15-1700009

Маслопровод



OIL GUIDER

1



4 BS15-1701802

 Цилиндрический
игольчатый подшипник
(наружная обойма)



NEEDLE BEARING
(OUTSIDE)

1



5 BS15-1700801

Сальник (полуось)



OIL SEAL, HALF SHAFT

1







44

Рисунок 1-2-3.

Кожух муфты сцепления в сборе







Рисунок 1-2-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1



Кожух муфты сцепления
в сборе



HOUSING SUB-ASSY,
CLUTCH

1

2



Дифференциал в сборе и
ведомая шестерня
главного редуктора



DIFFERENTIAL ASSY AND
DRIVEN GEAR, FINAL GEAR  1



3 BS15-41-3802900

Датчик скорости
движения автомобиля в
сборе



VEHICLE SPEED SENSOR
ASSY 1



4 471Q-0240029

Болт с пружинной
шайбой



BOLT & WASHER ASSY

1

5 471Q-0472405 Шплинт



PIN 3



6 BS15-1700004 Втулка



BUSHER 1



7 BS15-1700011 Фиксатор магнита



RETAINER, MAGNET

1



8 BS15-1700012 Магнит



MAGNET 2



9 BS15-1700005

 Держатель переднего
подшипника



RETAINING BRACKET,
FRONT BEARING

1

10 BS15-1700013  Болт с уплотнением



SEALING BOLT

2



11 471Q-0241253  Болт с шайбой в сборе



BOLT & WASHER ASSY

1



12



Входной вал в сборе



INPUT SHAFT ASSY

1



13



Выходной вал в сборе



OUTPUT SHAFT ASSY

1







45

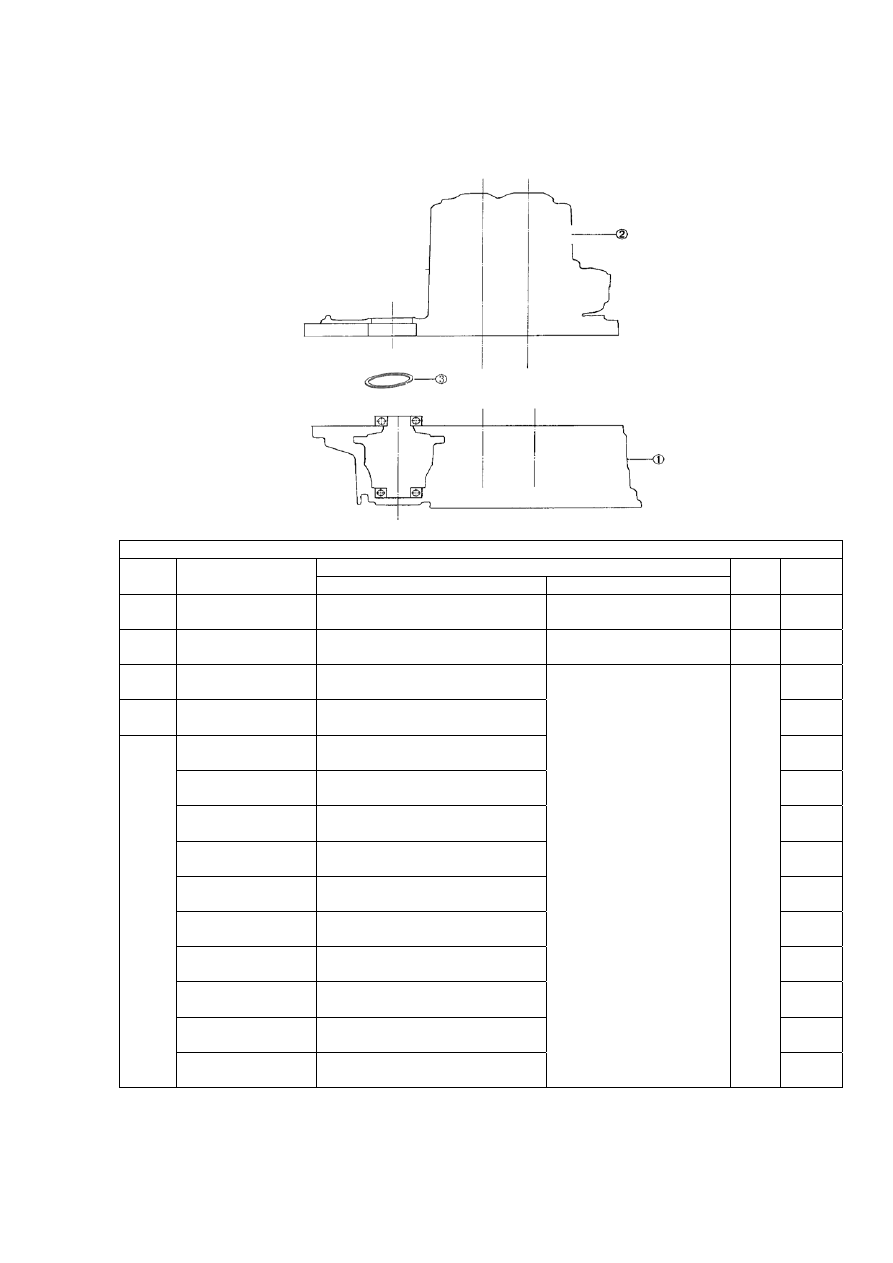

Рисунок 1-2-4.

Кожух муфты сцепления в сборе







Рисунок 1-2-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1

Кожух муфты сцепления в сборе



HOUSING ASSY,
CLUTCH CLUTCH

1

2



Коробка переключения передач
в сборе



TRANSMISSION SUB-
ASSY

1

 BS15-1700015-1



 Регулировочная шайба
дифференциала (1 размер)





 BS15-1700015-2

 Регулировочная шайба
дифференциала (2 размер)





BS15-1700015-3

Регулировочная шайба
дифференциала (3 размер)





BS15-1700015-4

Регулировочная шайба
дифференциала (4 размер)





BS15-1700015-5

Регулировочная шайба
дифференциала (5 размер)





BS15-1700015-6

Регулировочная шайба
дифференциала (6 размер)





BS15-1700015-7

Регулировочная шайба
дифференциала (7 размер)





BS15-1700015-8

Регулировочная шайба
дифференциала (8 размер)





BS15-1700015-9

Регулировочная шайба
дифференциала (9 размер)





BS15-1700015-10

Регулировочная шайба
дифференциала (10 размер)





BS15-1700015-11

Регулировочная шайба
дифференциала (11 размер)





3

BS15-1700015-12

Регулировочная шайба
дифференциала (12 размер)



ADJUSTING WASHER,
DIFFERENTIAL

1







46

Рисунок 1-2-5.

Вал переводной вилки третьей-четвертой передачи в сборе







Рисунок 1-2-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1



Кожух муфты сцепления в
сборе и шестерня в сборе



HOUSING SUB-ASSY,
CLUTCH AND GEAR SUB-
ASSY

1

2 BS15-1702801

Вал переводной вилки
третьей-четвертой передачи в
сборе



THIRD-FOURTH SHIFT
FORK SHAFT ASSY

1



3 BS15-1702002

Переводная вилка третьей-
четвертой передачи



THIRD-FOURTH SHIFT
FORK

1

4 BS15-1702802

Вал переводной вилки пятой
передачи - передачи заднего
хода в сборе



FIFTH AND REVERSE SHIFT
FORK SHAFT ASSY

1



5 BS15-1702003

Переводная вилка пятой
передачи – передачи заднего
хода



FIFTH AND REVERSE SHIFT
FORK

1



6 BS15-1702004

Переводной рычаг передачи
заднего хода



SHIFT ARM, REVERSE

 1



7 471Q-0522408



Пружинное стопорное кольцо



SPRING RETAINING RING

1



8 471Q-0540012

Стальной шарик



STEEL BALL

 2



9 BS15-1702008

Блокировочный вал передачи
заднего хода



INTER-LOCK SHAFT,
REVERSE

1

10 BS15-1702800

Вал переводной вилки первой-
второй передачи в сборе



FIRST-SECOND SHIFT FORK
SHAFT SBU-ASSY

1

11 BS15-1702001

Переводная вилка первой-
второй передачи



FIRST-SECOND SHIFT FORK

1



12 BS15-1702904

Переводной вал передачи
заднего хода в сборе



REVERSE SHIFT SHAFT
ASSY

1



13 BS15-1700804

Болт с шайбой в сборе



BOLT & WASHER ASSY

 2



14 BS15-1702009

Переводная тяга передачи
заднего хода



REVERSE SHIFT ROD

1





47

Рисунок 1-2-6.

Картер коробки переключения передач в сборе







Рисунок 1-2-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Кожух муфты сцепления в
сборе и шестерня в сборе



HOUSING SUB-ASSY,
CLUTCH AND GEAR
SUB-ASSY

1

2



Коробка переключения
передач в сборе



TRANSIMISSION

1

3 BS15-1701905

Промежуточная шестерня
передачи заднего хода в сборе



REVERSE INTERMEDIAL
GEAR ASSY

4

4 BS15-1701033

Вал промежуточной шестерни
передачи заднего хода



REVERSE INTERMEDIAL
GEAR SHAFT

1

5 471Q-0472574



Пружинный шплинт



SPRING PIN

3



6 BS15-1701034

Болт промежуточной
шестерни передачи заднего
хода



BOLT, REVERSE
INTERMEDIAL GEAR

1



7 BS15-1701035

Пружинная шайба



WASHER 1



8 471Q-0140266

Фланцевый болт



FLANGE BOLT

14



9 BS15-1702906

Комплект пружин в сборе



SPRING SUIT ASSY

3



10 471Q-0660035

Пружинная шайба



WASHER 3



11

BS15-1702907

Ограничительный шарик в
сборе



LIMITED BALL ASSY

1



12 471Q-0660035

Пружинная шайба



WASHER 1







48

Рисунок 1-2-7.

Управляющий вал в сборе и возвратная пружина нейтральной
передачи







Рисунок 1-2-7

Наименование

№

Номер части

На русском языке

На английском
языке

Кол-
во

Примеча
ние

1



Коробка переключения передач в
сборе



TRANSMISSION
ASSY

1

2



Управляющий вал в сборе и
возвратная пружина нейтральной
передачи



CONTROL SHAFT
ASSY AND
NEUTRAL
RETURNING
SPRING

1

3 471Q-0140227

Фланцевый болт



FLANGE BOLT

4



4 BS15-1702039

Болт блокировочной пластины



BOLT, INTER-
LOCKED PLATE

1

5 BS15-1701035

Пружинная шайба



WASHER 1



6 BS15-3729800

Выключатель светового сигнала
движения задним ходом



REVERSE LIGHT
SWITCH ASSY

1

7 471Q-0660035

Пружинная шайба



WASHER 1



8 BS15-1700802



Крышка с уплотнением



SEALING COVER

1



9 471Q-0140266

Фланцевый болт



FLANGE BOLT

2



10 471Q-0665533

Чашеобразная заглушка



BOWL PLUG

 1







49

Рисунок 1-2-8.

Кронштейн троса переключения передач в сборе







Рисунок 1-2-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Коробка переключения
передач в сборе



TRANSMISSION ASSY

1

2 BS15-1702905

Кронштейн троса
переключения передач в
сборе



BRACKET ASSY, SHIFT
CABLE 1



3 471Q-0241252 Болт с шайбой в сборе



BOLT & WASHER ASSY  2



4 BS15-1702902

Вал выбора передачи в
сборе



CHOSEN SHAFT ASSY

1

5 BS15-1702031 Пыльник



DUST BOOT

1



6 BS15-1702038

Переводной блок вала
выбора передачи



PAD, CHOSENSHAFT

1

7 471Q-0241252 Болт с шайбой в сборе



BOLT & WASHER ASSY  2



8 BS15-1700001 Болт с двойной головкой



STUD 4







50

Рисунок 1-2-9.

Кронштейн гидравлической магистрали муфты сцепления в сборе







Рисунок 1-2-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1



Коробка переключения
передач в сборе



TRANSIMISSION ASSY

1

2

BS15-1602902

Кронштейн
гидравлической
магистрали муфты
сцепления



BRACKET ASSY,
CLUTCH HYDRAULIC
PIPE

1

3 471Q-0244852 Болт с шайбой в сборе



BOLT & WASHER ASSY  1



4

BS15-1602801

Расцепной гидравлический
цилиндр в сборе



RELEASE CYLINDER
ASSY

1

5 471Q-0241255 Болт с шайбой в сборе



BOLT & WASHER ASSY  2



6

BS15-1602900

Гидравлическая трубка



CLUTCH HYDRAULIC
PIPE

1

7

BS15-1700006

Резиновая дренажная
заглушка



RUBBER PLUG

1

8 471Q-0241225 Болт с шайбой в сборе



BOLT & WASHER ASSY  1



9

476Q-1D-3813800

Датчик частоты вращения



ROTATING SPEED
SENSOR

1





51

Рисунок 1-2-10.

Корпус дифференциала







Рисунок 1-2-10

Номер части

Наименование

№

BS15-2303001

На русском языке

На английском
языке

Кол-во

Примеч
ание

1

BS15-2303002

Кожух дифференциала



HOUSING,
DIFFERENTIA
L

1

2

BS15-2303006-1

Шестерня полуоси



GEAR, HALF
SHAFT

1

BS15-2303006-2

Регулировочная шайба шестерни
полуоси (1 размер)





BS15-2303006-3

Регулировочная шайба шестерни
полуоси (2 размер)





BS15-2303006-4

Регулировочная шайба шестерни
полуоси (3 размер)





BS15-2303006-5

Регулировочная шайба шестерни
полуоси (4 размер)





BS15-2303006-6

Регулировочная шайба шестерни
полуоси (5 размер)





BS15-2303006-7

Регулировочная шайба шестерни
полуоси (6 размер)





BS15-2303006-8

Регулировочная шайба шестерни
полуоси (7 размер)





BS15-2303006-9

Регулировочная шайба шестерни
полуоси (8 размер)





BS15-2303006-10

Регулировочная шайба шестерни
полуоси (9 размер)





3

BS15-2303003

Регулировочная шайба шестерни
полуоси (10 размер)



ADJUSTING
WASHER,
GEAR, HALF
SHAFT

2
