BYD F3, BYD F3-R. Каталог запасных частей - часть 4



52



Рисунок 1-2-10

Номер части

Наименование

№

BS15-2303001

На русском языке

На английском
языке

Кол-во

Примеч
ание

BS15-2303003A



4

BS15-2303005

Планетарная шестерня
дифференциала



PLANETARY
GEAR,
DIFFERENTIA
L

2



5

BS15-2303004

Сферическая шайба



BALL-FACE
WASHER

2

6

BS15-2303007

Вал планетарной шестерни



SHAFT,
PLANETARY
GEAR

1

7 BS15-2303800

Фиксирующий шплинт



LOCKED PIN

1



8

BS15-2302001

Шариковый подшипник



BALL
BEARING

2

9

BS15-2302002

Ведомая шестерня главного
редуктора



DRIVEN
GEAR, FINAL
GEAR

1

10

Болт дифференциала



BOLT,
DIFFERENTIA
L

8





53

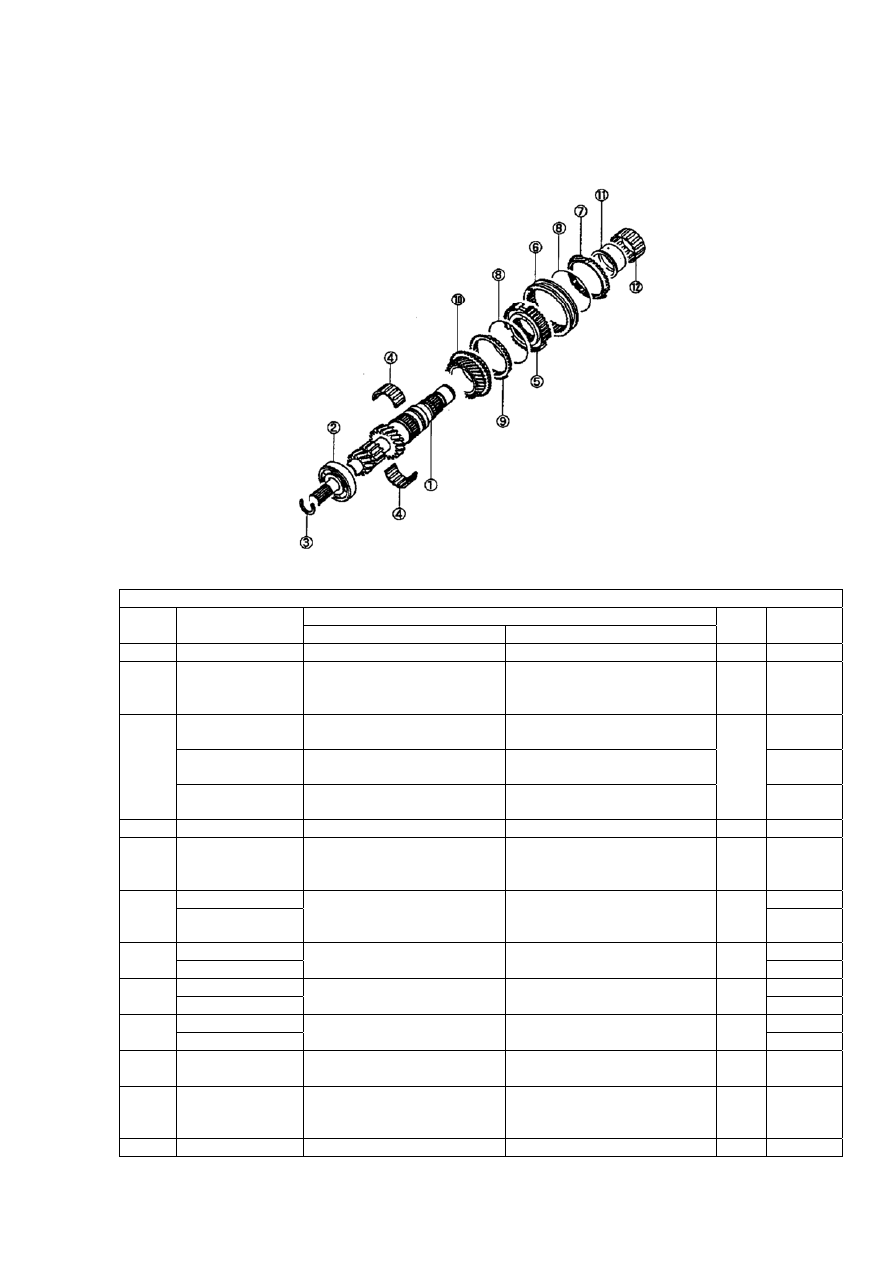

Рисунок 1-2-11.

Входной вал







Рисунок 1-2-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BS15-1701003



Входной вал



INPUT SHAFT

1



2 BS15-1701800

Шариковый подшипник
(передний конец входного
вала)



BALL BEARING

1



BS15-1701037-1

 Упорная пружинная шайба
(1 размер)



SPRING RETAINING RING 1



BS15-1701037-2

Упорная пружинная шайба
(2 размер)



SPRING RETAINING RING 2



3

BS15-1701037-3

Упорная пружинная шайба
(3 размер)



SPRING RETAINING RING 3

1

1

1



4 BS15-1701807



Игольчатый подшипник



NEEDLE BEARING

1



5 BS15-1701023

Зубчатая ступица механизма
синхронизации третьей-
четвертой передачи



THIRD-FOURTH
SYNCHRONIZER HUB

1



BS15-1701025



6

BS15-1701025A

Зубчатая втулка механизма
синхронизации третьей-
четвертой передачи



THIRD-FOURTH
SYNCHRONIZER JACKET

1

1



BS15-1701028



7

BS15-1701028A

Кольцо синхронизатора



SYNCHRONIZER RING

1



BS15-1701036



8

BS15-1701036A

 Пружина синхронизатора



SYNCHRONIZER SPRING

2



BS15-1701029



9

BS15-1701029A

Кольцо синхронизатора



SYNCHRONIZER RING

1



10

BS15-1701902

Ведущая шестерня третьей
передачи в сборе



THIRD SHIFT DRIVING
GRAR ASSY

1

11

BS15-1701020

Втулка вала ведущей
шестерни четвертой
передачи



FOURTH SHIFT DRIVING
GRAR SHAFT JACKET

1

12 BS15-1701806

Игольчатый подшипник



NEEDLE BEARING

1







54

Рисунок 1-2-12.

Приводная шестерня четвертой передачи в сборе







Рисунок 1-2-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BS15-1701903

Ведущая шестерня четвертой
передачи в сборе



FOURTH SHIFT DRIVING
GEAR ASSY

1

2 BS15-1701021

Втулка вала ведущей
шестерни пятой передачи



FIFTH DRIVING GEAR
SHAFT JACKET

1

3 BS15-1701807



Игольчатый подшипник



NEEDLE BEARING

2



4 BS15-1701024

Зубчатая ступица механизма
синхронизации пятой
передачи-передачи заднего
хода



FIFTH AND REVERSE
SYNCHRONIZER HUB

1

BS15-1701026

FIFTH AND REVERSE
SYNCHRONIZER
JACKET



5

BS15-1701026A

Зубчатая втулка механизма
синхронизации пятой
передачи-передачи заднего
хода





1



BS15-1701028



6

BS15-1701028A

Кольцо синхронизатора



SYNCHRONIZER RING

1



BS15-1701036



7

BS15-1701036A

 Пружина синхронизатора



SYNCHRONIZER SPRING  2



8 BS15-1701904

Ведущая шестерня пятой
передачи в сборе



FIFTH SHIFT DRIVING
GEAR ASSY

1

9 BS15-1701032

Упорная шайба входного вала



RETAINING RING, INPUT
SHAFT

1

10 BS15-1701801

Шариковый подшипник
(задний конец входного вала)



BALL BEARING,

1



11 BS15-1701804 Сальник



OIL SEAL

1





55



Рисунок 1-2-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

BS15-1701038-1

Упорная пружинная шайба (1
размер)





BS15-1701038-2

Упорная пружинная шайба (2
размер)





BS15-1701038-3

Упорная пружинная шайба (3
размер)





BS15-1701038-4

Упорная пружинная шайба (4
размер)





BS15-1701038-5

Упорная пружинная шайба (5
размер)





BS15-1701038-6

Упорная пружинная шайба (6
размер)





BS15-1701038-7

Упорная пружинная шайба (7
размер)





BS15-1701038-8

Упорная пружинная шайба (8
размер)





BS15-1701038-9

Упорная пружинная шайба (9
размер)





BS15-1701038-
10

Упорная пружинная шайба (10
размер)





12

BS15-1701038-
11

Упорная пружинная шайба (11
размер)



SPRING RETAINING
RING

1







56

Рисунок 1-2-13.

Выходной вал



Рисунок 1-2-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

 1

BS15-1701004

Выходной вал



OUTPUT SHAFT

1



2 BS15-1701802

Цилиндрический
игольчатый подшипник
(внутренняя обойма)



NEEDLE BEARING (INSIDE)

1

BS15-1701039-1

Упорная пружинная шайба
(1 размер)



SPRING RETAINING RING 1

1

BS15-1701039-2

Упорная пружинная шайба
(2 размер)



SPRING RETAINING RING 2

1


3

BS15-1701039-3

Упорная пружинная шайба
(3 размер)



SPRING RETAINING RING 3

1

4 BS15-1701018

Втулка вала ведомой
шестерни первой передачи



FIRST SHIFT DRIVEN GEAR
SHAFT JACKET

1



5 BS15-1701022

Зубчатая ступица механизма
синхронизации первой-
второй передачи



FIRST-SECOND
SYNCHRONIZER HUB

1



BS15-1701027



6

BS15-1701027A

Зубчатая втулка механизма
синхронизации первой-
второй передачи



FIRST-SECOND
SYNCHRONIZER JACKET

1



BS15-1701030



7

BS15-1701030A

Кольцо синхронизатора
первой передачи



FIRST SHIFT
SYNCHRONIZER RING

1



BS15-1701036



8

BS15-1701036A

 Пружина синхронизатора



SYNCHRONIZER SPRING

2



BS15-1701028



9

BS15-1701028A

Кольцо синхронизатора



SYNCHRONIZER RING

1



10 BS15-1701005

Ведомая шестерня первой
передачи



FIRST SHIFT DRIVEN GEAR

1

11 BS15-1701805

Игольчатый подшипник



NEEDLE BEARING

1







57

Рисунок 1-2-14.

Выходной вал







Рисунок 1-2-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1



Выходной вал



OUTPUT SHIFT

1



 BS15-1701019

Втулка вала ведомой
шестерни второй
передачи



SECOND SHIFT DRIVEN
GEAR SHAFT JACKET

1



3 BS15-1701807



Игольчатый подшипник



NEEDLE BEARING

1



4 BS15-1701006

Ведомая шестерня второй
передачи



SECOND SHIFT DRIVEN
GEAR

1

5 BS15-1701007

Ведомая шестерня
третьей передачи



THIRD SHIFT DRIVEN GEAR

1

BS15-1701041-1

Упорная пружинная
шайба (1 размер)





BS15-1701041-2

Упорная пружинная
шайба (2 размер)





BS15-1701041-3

Упорная пружинная
шайба (3 размер)





BS15-1701041-4

Упорная пружинная
шайба (4 размер)





BS15-1701041-5

Упорная пружинная
шайба (5 размер)





BS15-1701041-6

Упорная пружинная
шайба (6 размер)





BS15-1701041-7

Упорная пружинная
шайба (7 размер)





6

BS15-1701041-8

Упорная пружинная
шайба (8 размер)



SPRING RETAINING RING

1



7 BS15-1701008

Ведомая шестерня
четвертой передачи



FOURTH SHIFT DRIVEN
GEAR

1

8 BS15-1701009

Ведомая шестерня пятой
передачи



FIFTH SHIFT DRIVEN GEAR

1



58



Рисунок 1-2-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

9 BS15-1701031

Упорная шайба
выходного вала



RETAINING RING, OUTPUT
SHAFT

1

10 BS15-1701803 Шариковый подшипник

(задний конец выходного
вала)



BALL BEARING (REAR END
OF OUTPUT SHAFT)

1

BS15-1701040-1

Упорная пружинная
шайба (1 размер)





BS15-1701040-2

Упорная пружинная
шайба (2 размер)





BS15-1701040-3

Упорная пружинная
шайба (3 размер)





BS15-1701040-4

Упорная пружинная
шайба (4 размер)





BS15-1701040-5

Упорная пружинная
шайба (5 размер)





BS15-1701040-6

Упорная пружинная
шайба (6 размер)





BS15-1701040-7

Упорная пружинная
шайба (7 размер)





BS15-1701040-8

Упорная пружинная
шайба (8 размер)





BS15-1701040-9

Упорная пружинная
шайба (9 размер)





BS15-1701040-10

Упорная пружинная
шайба (10 размер)





11

BS15-1701040-11

Упорная пружинная
шайба (11 размер)



SPRING RETAINING RING

1







59

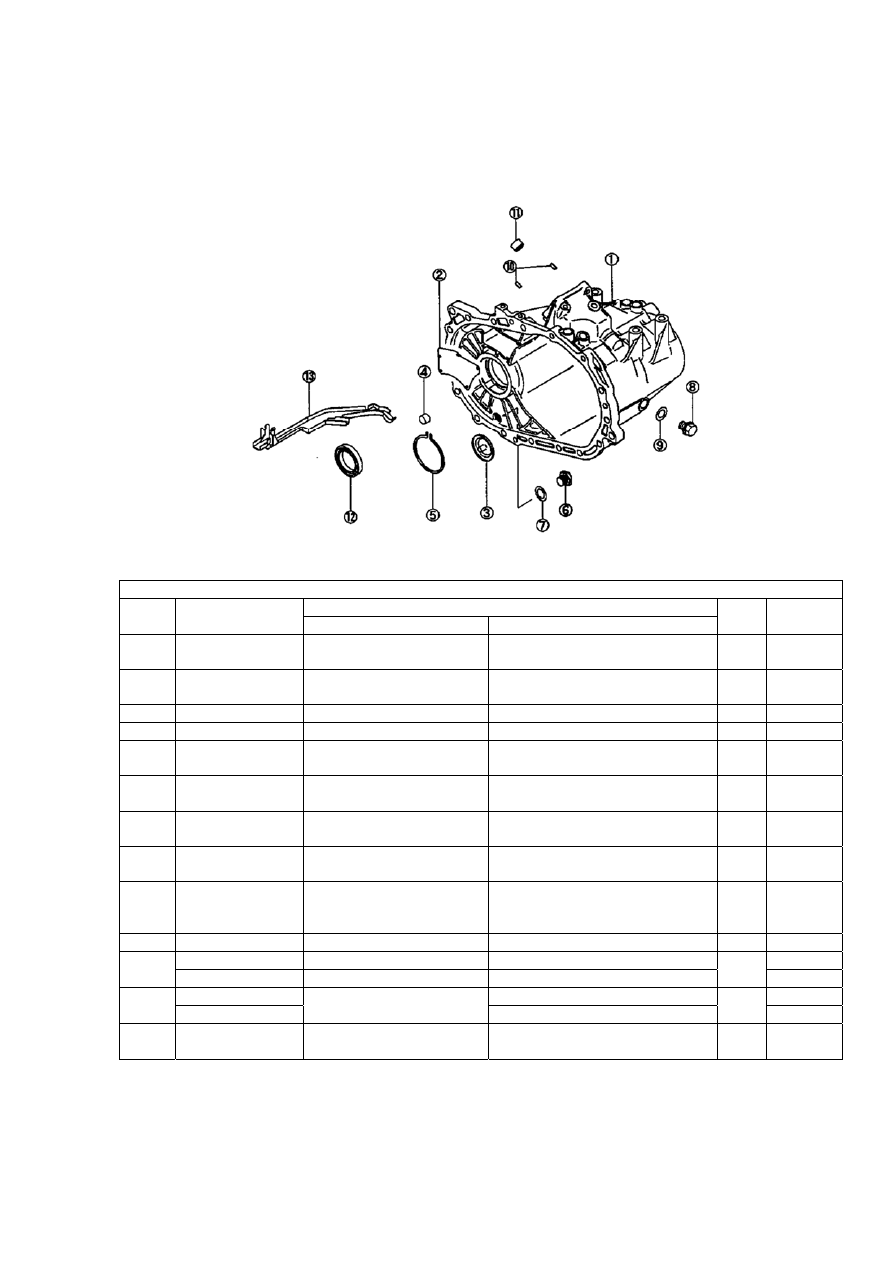

Рисунок 1-2-15.

Картер коробки переключения передач







Рисунок 1-2-15

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BS15-1701002

Картер коробки
переключения передач



HOUSING, TRANSMISSION

1

2 BS15-1700007

Крышка смазочной
канавки



COVER, OIL GROOVE

1

3 BS15-1700009

Маслопровод



OIL GUIDER

1



4 BS15-1700004

Втулка



BUSHER 1





5 BS15-1700010

Пружинное стопорное
кольцо



SNAP RING

1

6 BS15-1700014

Пробка отверстия для
спуска масла



 OIL DRAINING PLUG

1

7 BS15-1700002

Шайба (пробка отверстия
для спуска масла)



WASHER (OIL DRAINNING
PLUG)

1

8 BS15-1700008

Пробка маслоналивного
отверстия



OIL FILLING PLUG

1

9 471Q-0660036

Шайба (пробка
маслоналивного
отверстия)



WASHER (OIL FILLING PLUG)

1

10 471Q-0472402 Фиксирующий шплинт



PISITION PIN

2



BS15-1700803

Игольчатый подшипник



NEEDLE BEARING



11

BS15-1700803A

Сальник (полуось)



OIL SEAL (HALF SHAFT)

1



BS15-1700801

OIL SEAL (HALF SHAFT)



12

 BS15-1700801A

Сальник (полуось)





1



13 BS15-1700003

Смазочная направляющая
канавка



OIL GROOVE

1





60

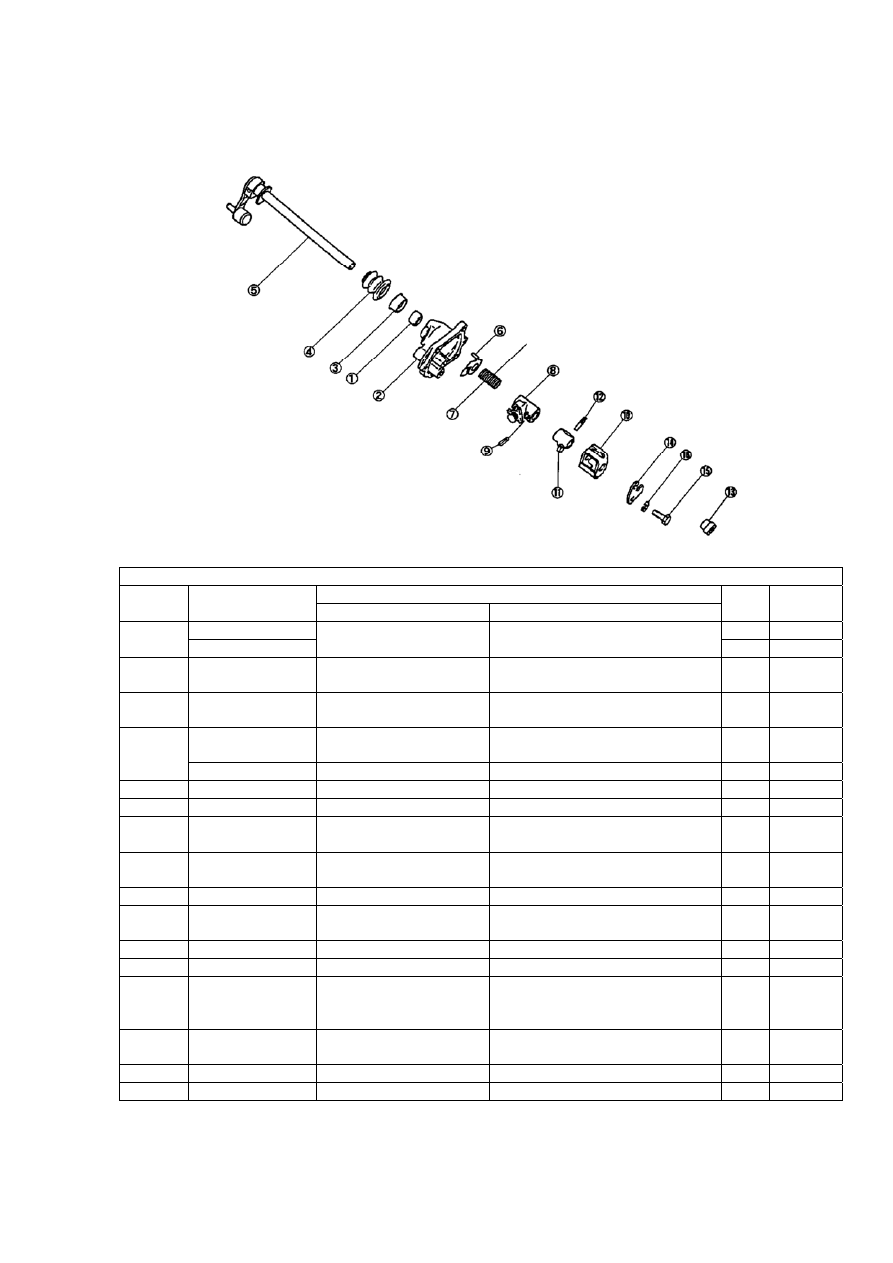

Рисунок 1-2-16.

Переводной вал







Рисунок 1-2-16

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

BS15-1700803 1



1

BS15-1700803A

 Игольчатый
подшипник



NEEDLE BEARING

1

2

BS15-1702028

Кожух управляющего
вала



HOUSING, CONTROL SHAFT

1



3 BS15-1702803

Сальник (управляющий
вал)



OIL SEAL, CONTROL SHAFT

1

BS15-1702030

Пыльник управляющего
вала



DUST BOOT, CONTROL SHAFT

1

4

BS15-1702021

Переводная тяга



SHIFT ROD

1



5 BS15-1702018

Управляющий вал



CONTROL SHAFT

1



6 BS15-1702016

Регулировочная шайба



ADJUSTING WASHER

1



7 BS15-1702017

Возвратная пружина
нейтральной передачи



NEUTRAL RETURNING
SPRING

1

8 BS15-1702903

Ограничительный блок
в сборе



LIMITED PAD ASSY

1

9 471Q-0472572



Пружинный шплинт



SPRING PIN

1



10 BS15-1702015

Блокировочная
пластина



INTER-LOCK PLATE

1

11 BS15-1702019

Управляющий рычаг



CONTROL ARM

1



12 BS15-1702020

Фиксирующий шплинт



LOCKED PIN

1



13 BS15-1702804

Возвратная пружина
нейтральной передачи в
сборе



NEUTRAL RETURNING
SPRING ASSY

1



14 BS15-1702026

Ограничительный
кронштейн



LIMITED BRACKET

1

15 BS15-1702029

Болт



BOLT 1



16 471Q-0450405

Пружинная шайба



SPRING WASHER

1





ШАССИ

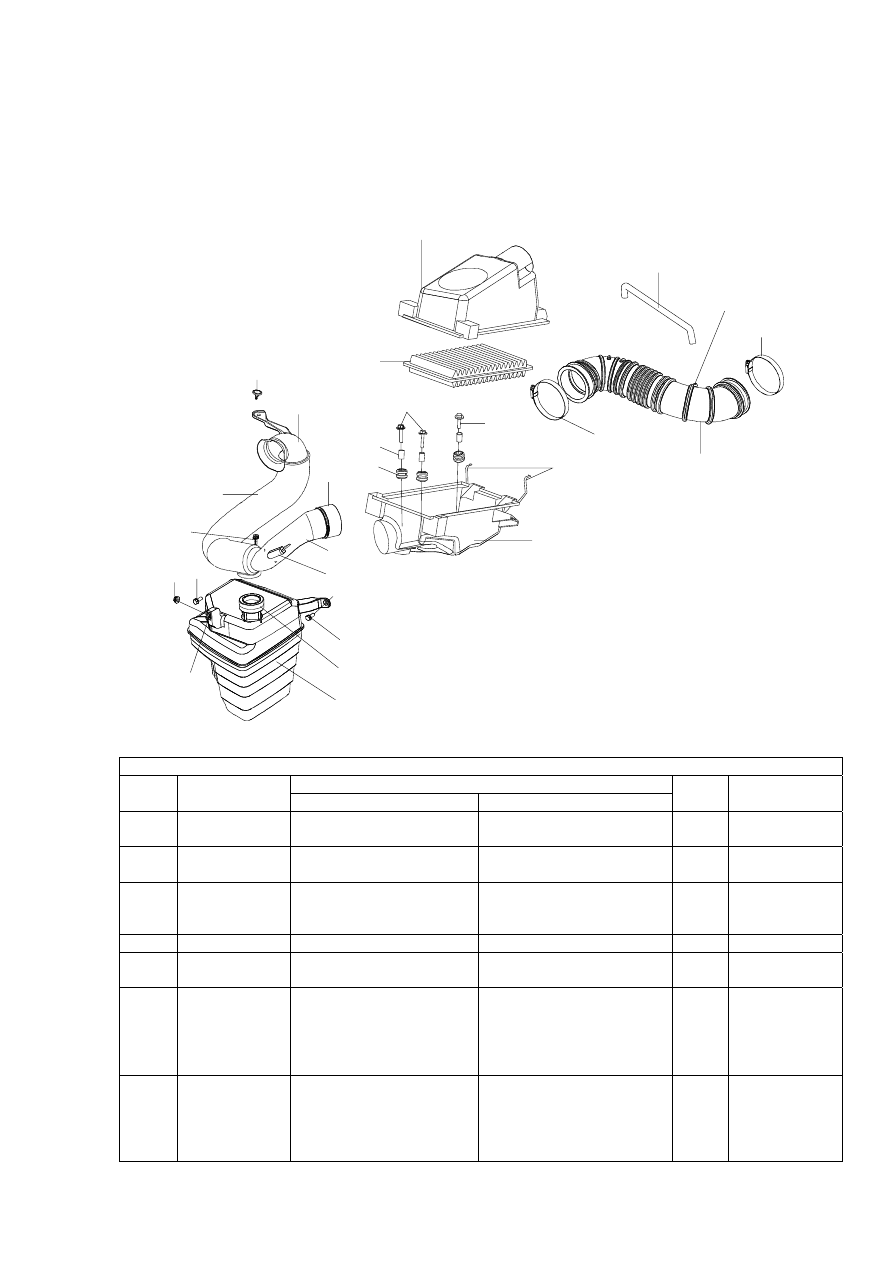

Рисунок 2-1.


21

20

19

2

1

22

23

24

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

1814





Рисунок 2-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1

BYDF3D-
1109131

Верхний кожух
воздушного фильтра



UPPER HOUSING, AIR
FILTER

1

2

BYDF3D-
1109203

Продувочный шланг
картера коленчатого вала



VENT PIPE, CRANKCASE

1



3

BYDF3D-
1109202

Штуцер продувочного
шланга картера
коленчатого вала



FITTING, VENT PIPE,
CRANKCASE

1

4 Q67570  Червячный хомут



SNAP RING

2



5

BYDF3D-
1109201

Впускное колено



 AIR INLET ELBOW PIPE

1



6

Q150B0628-
PD

Наборный болт с
шестигранной головкой (с
шайбой с большим
диаметром 20 мм и малым
диаметром 6 мм)



HEX-BOLT ASSY

1



7

Q150B0632-
PD

Наборный болт с
шестигранной головкой (с
шайбой с большим
диаметром 20 мм и малым
диаметром 6 мм)



HEX-BOLT ASSY

2





62



Рисунок 2-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

8

BYDF3-
1109136

Внутренняя
металлическая втулка



METALLIC INNER
BUSHING

3

9

BYDF3-
1109135

Резиновая втулка



RUBBER BUSHING

3



10

BYDF3-
1109134

Зажимная соединительная
скоба верхнего и нижнего
кожуха



CONNECTING CLASP

2



11

BYDF3-
1109133

Нижний кожух
воздушного фильтра



LOWER HOUSING, AIR
FILTER

1

12

BYDF3-
1109113

Задняя часть впускного
воздушного патрубка



REAR PART, AIR INLET
PIPE

1

13

BYDF3-
1109114

Поролоновая подкладка
впускного воздушного
патрубка



FOAM PAD, AIR INLET
PIPE

1

14 Q1400618

Болт с шестигранной
головкой



HEX-BOLT ASSY

2



15

BYDF3-
1109123

Поролоновая манжета
резонатора



FOAM JACKET,
RESONATOR

1

16

BYDF3-
1109122

Резонатор



RESONATOR 1



17

BYDF3-
1109121

Наборный болт (M6)



BOLT ASSY

1



18 Q32006

Фланцевая гайка



FLANGE NUT

1



19 Q1400616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



20

BYDF3-
1109112

Защитная манжета
впускного воздушного
патрубка



JACKET, AIR INLET PIPE

1



21

BYDF3-
1109116

Наборный зажим



COMBINATION CLASP

1



22

BYDF3-
1109111

Передняя часть впускного
воздушного патрубка



FRONT PART, AIR INLET
PIPE

1

23

BYDF3-
1109115

Поролоновая защитная
манжета впускного
воздушного патрубка



FOAM JACKET, AIR
INLET PIPE

1

24

BYDF3-
1109132

Патрон воздушного
фильтра



CORE, AIR FILTER

1







63

Рисунок 2-2.


1

2

2

3

4

1

6

6

7

6

6

13

16

9

18

17

10

5

19



Рисунок 2-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-1203201

Кольцевое уплотнение



SEAL RING

3



2 BYDF3-1203112

Пружина 1 (длина 40)



SPRING I (LENGTH 40)

2



3 BYDF3-1203111

Соединительный болт
(длина 43)



LINKING BOLT I
(AVAILABLE LENGTH 43)

2

4 BYDF3-1203110

Соединительный болт 1
пружины в сборе



SPRING LINKING BOLT
ASSY I

2

5

BYDF3D-
1203120

Передняя сварная секция
выхлопной трубы в
сборе



WELDING ASSY, FRONT
EXHAUST PIPE

1

6 BYDF3-1200110

Резиновый подвес 1



RUBBER HANGER 1

4



7 BYDF3-1203310

Соединительный болт 2
пружины в сборе



SPRING LINKING
BOLTASSY2

4

8 BYDF3-1203312

Пружина 2 (длина 43)



SPRING 2 (LENGTH 43)

4



9 BYDF3-1203311

Соединительный болт 2
(длина 39)



LINKING BOLT 2
(AVAILABLE LENGTH 39)

4

10 BYDF3-1208104

Наборная гайка (M6)



NUT ASSY M6

6



11 BYDF3-1208102

Теплоизоляционная
пластина 1 центральной
секции выхлопной трубы

HEAT INSULATOR I,
CENTRAL EXHAUST PIPE

1

12 BYDF3-1208103

Теплоизоляционная
пластина 2 центральной
секции выхлопной трубы

HEAT INSULATOR 2,
CENTRAL EXHAUST PIPE

1



64



Рисунок 2-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

13 BYDF3-1203220

Центральная сварная
секция выхлопной трубы
в сборе



WELDING ASSY,
CENTRAL EXHAUST PIPE

1

14 BYDF3-1200320

Резиновый подвес 3



RUBBER HANGER 3

2



15 BYDF3-1203320

Задняя сварная секция
выхлопной трубы в
сборе



WELDING ASSY, REAR
EXHAUST PIPE

1

16 BYDF3-1208105

Теплоизоляционная
пластина главного
глушителя



HEAT INSULATOR, MAIN
SILENCER

1

17 BYDF3-1208106

Резиновая подкладка



RUBBER CUSHION

1



18 Q1400618

Наборный болт с
шестигранной головкой
M6x18



HEX-BOLT ASSYM6×18

3



19

BYDF3D-
3611100

Задний датчик
кислорода



REAR OXYGEN SENSOR

1







65

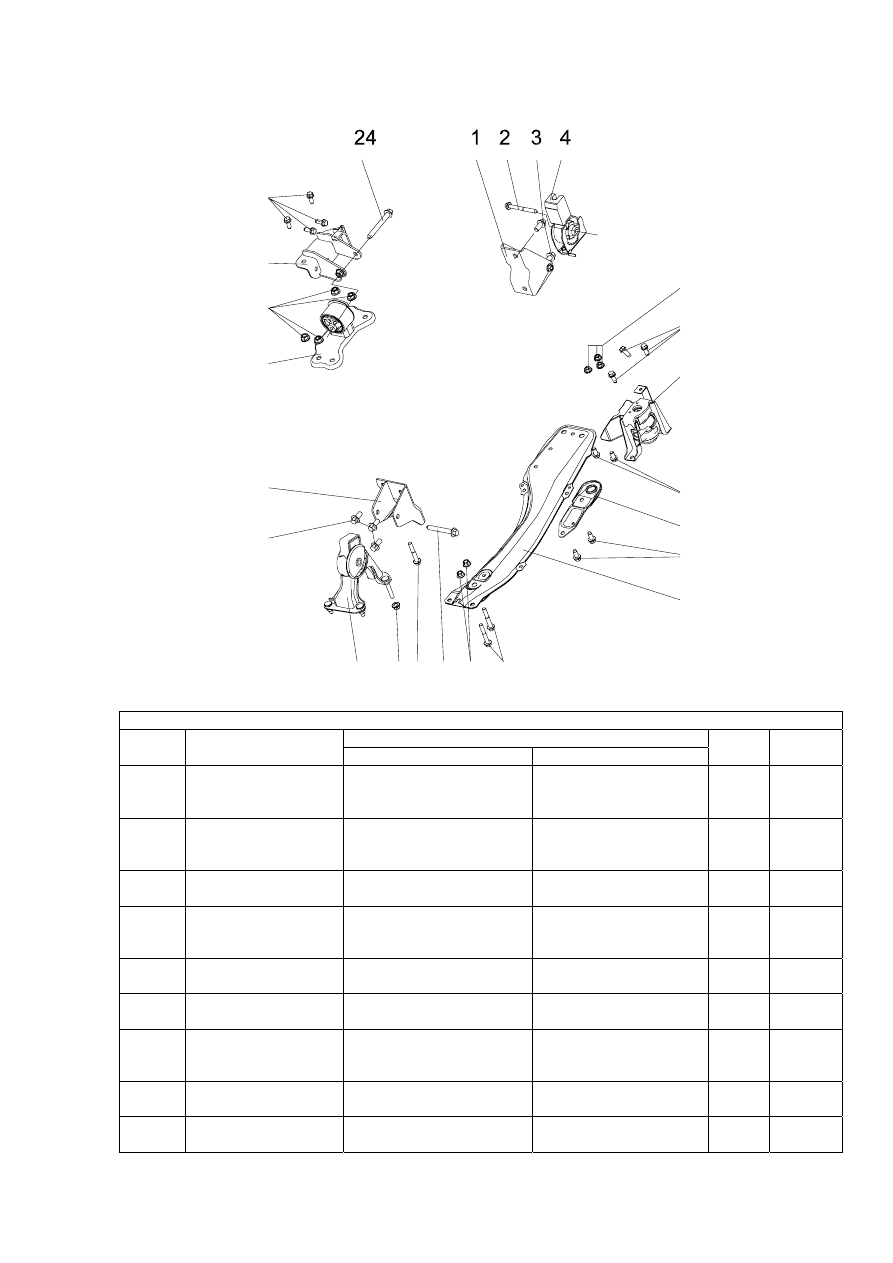

Рисунок 2-3.


23

22

21

20

19

18

17 1615 1413 12

11

10

9

8

7

6

5





Рисунок 2-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3D-1001130

Монтажный кронштейн
передней подвески
двигателя



MOUNTED BRACKET,
FRONT SUSPENSION,
ENGINE

1

2

Q1841095 (P1.25-35-
TJ-Z)

Болт с большой
шестигранной фланцевой
головкой



HEX-BOLT W/T
FLANGE

1

3

Q1841225 (p1.25-TJ)

Болт с шестигранной
фланцевой головкой (TJ)



HEX-BOLT W/T
FLANGE

2

4 BYDF3D-1001110

Монтажная опора
передней подвески
двигателя



FRONT APPENED
MOUNTED BRACE,
ENGINE

1

5

Q32010 (p1.25)

Шестигранная фланцевая
гайка



HEX-NUT W/T
FLANGE

3

6

Q1841025 (p1.25-TJ)

Болт с шестигранной
фланцевой головкой (TJ)



HEX-BOLT W/T
FLANGE

3

7 BYDF3D-1001510

Монтажная опора правой
подвески двигателя



RIGHT APPENDED
MOUNTING BRACE,
ENGINE

1

8

Q1841020 (p1.25-TJ)

Болт с шестигранной
фланцевой головкой (TJ)



HEX-BOLT W/T
FLANGE



2

9 BYDF3-1001604

Передняя буксировочная
пластина



FRONT TRAILING
PLATE

1



66



Рисунок 2-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

10

Q1401020 (p1.25)

Наборный болт с
шестигранной головкой



BOLT 2



11 BYDF3-1001600

Сварная продольная балка
подвески двигателя в
сборе



WELDING ASSY,
ENGINE LONGERON

1

13

Q32010 (p1.25-FZ)

Металлическая
шестигранная фланцевая
самоконтрящая гайка



HEX-NUT W/T
FLANGE

2

14

Q1841290 (p1.25-35-
TJ-Z)

Болт с шестигранной
фланцевой головкой



HEX-BOLT W/T
FLANGE

1

15

Q1841060 (P1.25-30-
TJ)

Болт с шестигранной
фланцевой головкой (TJ)



HEX-BOLT W/T
FLANGE

1

16

Q33010 (p1.25)

Металлическая
шестигранная фланцевая
контрящая гайка



HEX-NUT W/T
FLANGE

3

17 BYDF3D-1001210

Монтажная опора задней
подвески двигателя



REAR APPENDED
MOUNTED BRACE,
ENGINE

1

18

Q1841225 (p1.25-TJ)

Болт с шестигранной
фланцевой головкой (TJ)



HEX-BOLT W/T
FLANGE

3

19 BYDF3D-1001230

Монтажный кронштейн
задней подвески двигателя

MOUNTED BRACKET,
REAR SUSPENSION,
ENGINE

1

20 BYDF3D-1001410

Монтажная опора левой
подвески двигателя



MOUNTED BRACE,
LEFT SUSPENSION,
ENGINE

1

21

Q32012 (p1.25)

Шестигранная фланцевая
гайка



HEX-NUT W/T
FLANGE

4

22 BYDF3D-1001430

Монтажный кронштейн
левой подвески двигателя



MOUNTED BRACKET,
LEFT SUSPENSION,
ENGINE

1

23

Q1841025 (p1.25-TJ)

Наборный болт с
шестигранной фланцевой
головкой (TJ)



HEX-BOLT W/T
FLANGE

4

24

Q1841095 (P1.25-35-
TJ-Z)

Болт с большой
шестигранной фланцевой
головкой



HEX-BOLT W/T
FLANGE

1





67

Рисунок 2-4.


47

51

50

49

48

44

42

41

40

38

39

37

35

34

33

31

30

28

29

27

25

23

21 22

20

19

18

17

16

15

14

13

12

11 10

9

8

7

3

6

5

4

3

2

C

B

A

1

A

B

36

46

15

42

43

40

32

26

C

52

53

54

55

24

24

30

33

33

33

40

42

39

45

48

19

38

39 40

43

44

18

17

6





Рисунок 2-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1 BYDF3-1101100

Топливный бак в сборе



FUEL TANK ASSY

1



2 BYDF3-1104301

Отводной шланг для
топливных паров



EXHAUST HOSE, FUEL
VAPOR

1

3 Q673B13  Пружинный хомут



SPRING SNAP RING

2



4 BYDF3-1101500

Противонаклонный клапан в
сборе



ANTI-TILT VALVE ASSY

1



5 BYDF3-1104100

Впускной топливный шланг
1 в сборе



HOSE 1ASSY, FUEL INLET   1



6 BYDF3-1104017

Хомут с двумя отверстиями



TWO-HOLE CLAMP

2



7 BYDF3-1104200

Впускной топливный шланг
2 в сборе



HOSE 2 ASSY, FUEL INLET  1



8 Q1460516

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



9 Q1460620

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



10 BYDF3-1105120

Кронштейн топливного
фильтра



BRACKET, FUEL FILTER

1



11 BYDF3-1105110

Топливный фильтр



FUEL FILTER

1



12 BYDF3-1101201

Пружинная стопорная
шайба топливного насоса



SPRING RETAINER RING,
OIL PUMP

1

13

BYDF3D-
3767100

Неразборный электрический
топливный насос



ELECTRIC FUEL PUMP

1



14 BYDF3-1101202

Кольцевая уплотнительная
прокладка топливного
насоса



O-SHAPE GASKET, FUEL
PUMP

1

15 Q67522

Червячный хомут



WORM SNAP RING

2



16 BYDF3-1100207

Дренажный заправочный
шланг



VENTILATING HOSE

1
