BYD F3, BYD F3-R. Каталог запасных частей - часть 7



100

Рисунок 3-6.






Рисунок 3-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-3721010

Звуковой сигнал высокой
частоты с кронштейном в
сборе

HIGH-PITCH HORN &
BRACKET ASSY

1

2

Q1460820-
DZn25DH

Наборный болт с
шестигранной головкой с
пружинной шайбой и с
плоской шайбой

HEX-BOLT & SPRING
WASHER & FLAT
WASHER COMP

2

3 BYDF3-3721020

Звуковой сигнал низкой
частоты с кронштейном в
сборе

LOW-PITCH HORN &
BRACKET ASSY

1

4 BYDF3-3749100

Регулировочный резистор
крыльчатки охлаждения
радиатора с кронштейном в
сборе

BRACKET& ADJUSTING
RESISTANCE ASSY, FAN

1

5 Q1400616

Наборный болт с
шестигранной головкой с
плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

2





101

Рисунок 3-7.




Рисунок 3-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-3722300

Распределительная
коробка

FUSE CASE ASSY

1



2 Q1400616-DZn25DH

Наборный болт с
шестигранной головкой с
плоской шайбой

HEX-BOLT &FLAT
WASHER COMP

1

3 Q32006-DZn25DH

Шестигранная фланцевая
гайка

HEX-NUT W/T FLANGE

1



4 BYDF3-3640100

Кузовной управляющий
модуль

BODY CONTROL MODULE

1



4 BYDF3-3640100B

Кузовной управляющий
модуль

BODY CONTROL MODULE

1



5 Q2620616

Самоконтрящий винт с
головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW

1



6 BYDF3-3722400

Блок разъемов в сборе

CONNECTOR CASE ASSY

1



7 Q2214216A

Самоконтрящий
наборный винт типа F с
головкой с вырезом под
крестовидную отвертку с
увеличенной шайбой

CROSSED HEAD SCREW &
BIG WASHER COMP, F-
TYPE

2





102

Рисунок 3-8.







Рисунок 3-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-3725100

Прикуриватель в сборе

CIGAR LIGHTER ASSY

1



2 BYDF3-5305213

Панель рычага
переключения передач

SHIFTING PANEL

1







103

Риснок 3-9.






Рисунок 3-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-3741100

Электропривод
стеклоочистителей с
монтажным
кронштейном в сборе

WIPER MOTOR &
BRACKET ASSY

1

2 BYDF3-3741111

Монтажный болт
электропривода
стеклоочистителей с
монтажным
кронштейном в сборе

BOLT, WIPER MOTOR &
BRACKET ASSY

2

3 Q32208L

Шестигранная наборная
гайка с конической
пружинной шайбой

HEX-NUT & SUBULATE
SPRING WASHER COMP

2

4 BYDF3-3741311

Декоративный колпак
рычага стеклоочистителя

TRIM CAP, WIPER ARM

1



5 BYDF3-3741300

Левый рычаг
стеклоочистителя со
щеткой в сборе

WIPER ARM & WIPER
BLADE ASSY, L

1

6 BYDF3-3741311

Декоративный колпак
рычага стеклоочистителя

TRIM CAP, WIPER ARM

1



7 BYDF3-3741400

Правый рычаг
стеклоочистителя со
щеткой в сборе

WIPER ARM &WIPER
BLADE ASSY, R

1

8 BYDF3-3741320

Левая щетка
стеклоочистителя в сборе

WIPER BLADE ASSY, L

1



9 BYDF3-3741321

Резиновый уплотнитель
(600)

WEATHERSTRIP 1

10 BYDF3-3741420

Правая щетка
стеклоочистителя в сборе

WIPER BLADE ASSY, R

1



11 BYDF3-3741421

Резиновый уплотнитель
(400)

WEATHERSTRIP 1





104

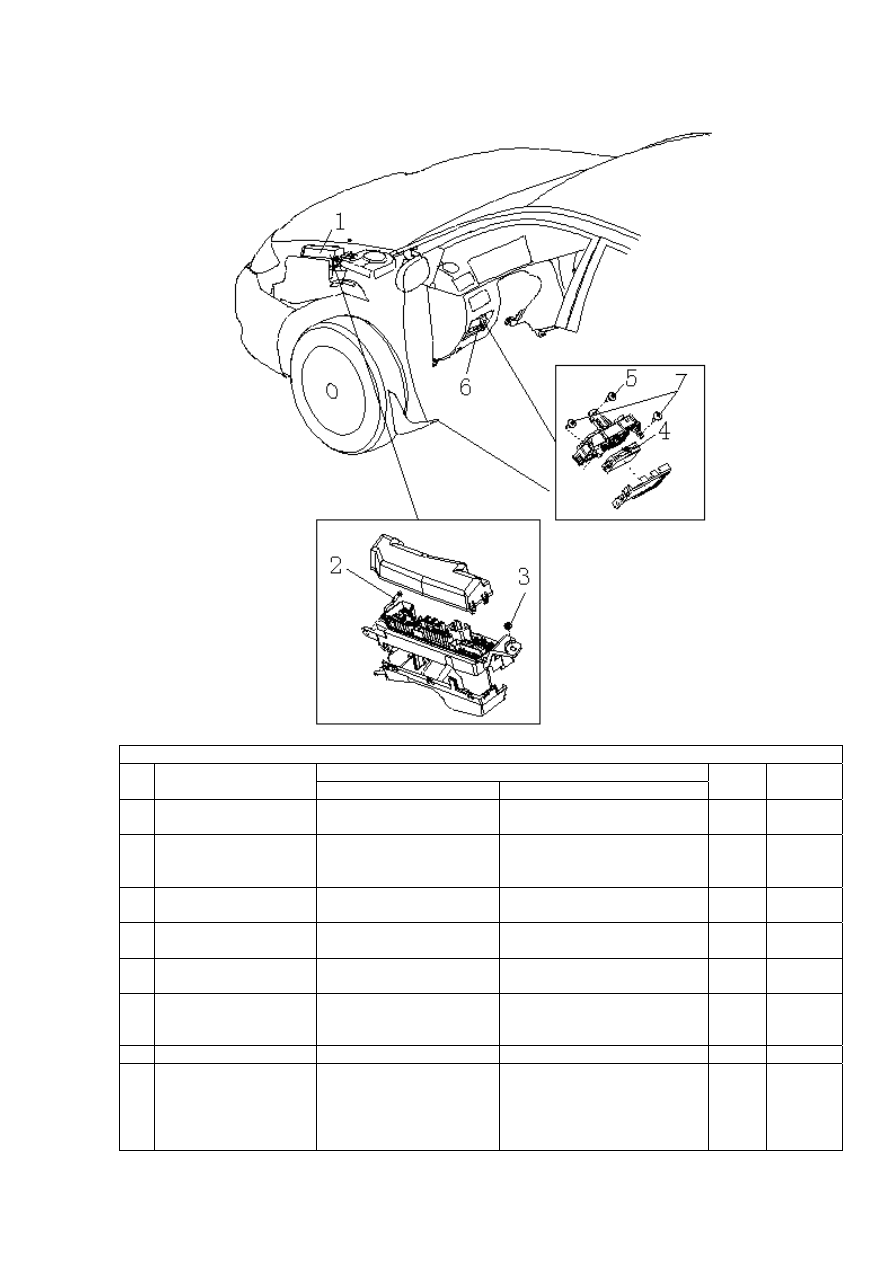

Рисунок 3-10.






Рисунок 3-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-3710100B

Датчик освещенности

ILLUMINATION
INTENSITY SENSOR

1

2 BYDF3-8114500B

Датчик дневного света

SUN LIGHT SENSOR

1



3 Q2716316

Самоконтрящий винт
типа C с
полусферической
головкой с вырезом
под крестовидную
отвертку

CROSSED HEAD SCREW,
C-TYPE

1

4 BYDF3-8114100

Блок управления
кондиционером с
монтажным
кронштейном в сборе

A/C CONTROLLER
&BRACKET ASSY

1

5 BYDF3-8114300B

Датчик температуры
внутри салона

ROOM TEMPERATURE
SENSOR

1

6 BYDF3-5305388B

Панель управления
автоматической
системой
кондиционирования

AUTOMATIC A/C
CONTROL PANEL

1

7 BYDF3-3802100B

Спидометр на ветровом
стекле

SPEED HUD

1







105

Рисунок 3-11.

1

2

3

4

5

6

7

8

9

1 0

1 1

1 2

1 3

1 4

1 5



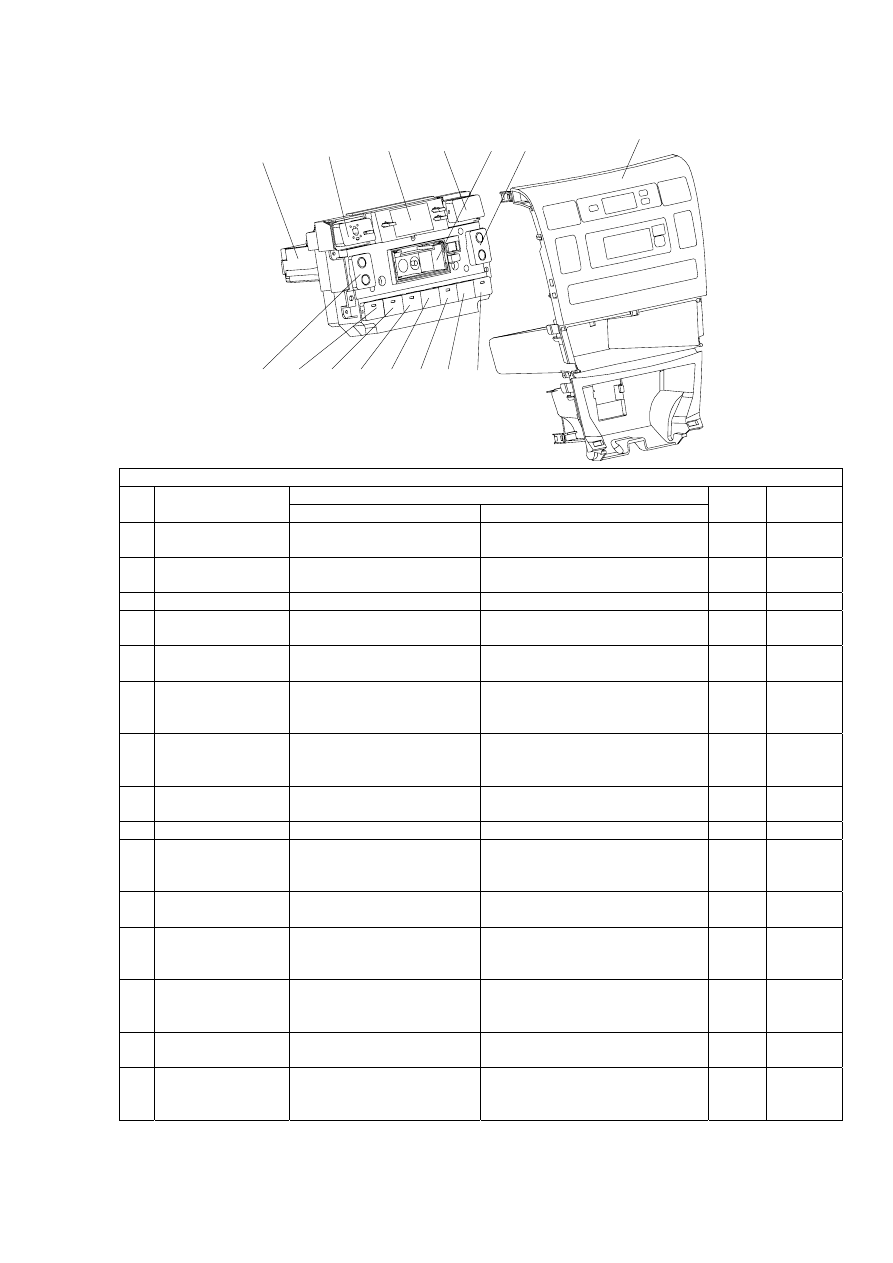

Рисунок 3-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-8114200B

Модуль управления
кондиционером

A/C CONTROL MODULE

1



2 BYDF3-3603400B

Индикатор движения
задним ходом

REVERSING INDICATOR
LIGHT

1

3 BYDF3-3804100B Электронные часы ELECTRONIC

CLOCK  1



4 BYDF3-3750500B

Выключатель аварийного
сигнала

SWITCH, EMERGENCY LAMP

1



5 BYDF3-3745500B

Жидкокристаллический
дисплей

LCD SCREEN

1



6 BYDF3-3744200B

Переключатель
регулировки температуры
кондиционера

TEMPERATURE SELECTER

1



7 BYDF3-5305388B

Панель управления
автоматической системой
кондиционирования

AUTOMATIC A/C CONTROL
PANEL

1

8 BYDF3-3745600B

Кнопка выключателя
автоматического режима

KNOB, AUTOMATIC MODE

1



9 BYDF3-3744500B Выключатель нагнетателя SWITCH,

BLOWER

1



10 BYDF-3744600B

Кнопка переключателя
режимов циркуляции
воздуха внутри салона

AIR INTAKE SELECTOR

1



11 BYDF3-3744700B

Кнопка переключателя
режимов обдува

AIR FLOW SELECTOR

1



12 BYDF3-3748200B

Выключатель
обогревателя заднего
ветрового стекла

SWITCH, REAR DEFROSTER

1



13 BYDF3-3748100B

Выключатель
обогревателя переднего
ветрового стекла

SWITCH, FRONT DEFROSTER

1



14 BYDF3-3745100B

Выключатель
кондиционера

A/C SWITCH

1



15 BYDF3-3744300B

Кнопка переключателя
частоты вращения
нагнетателя

FAN SPEED SELECTOR

1







106

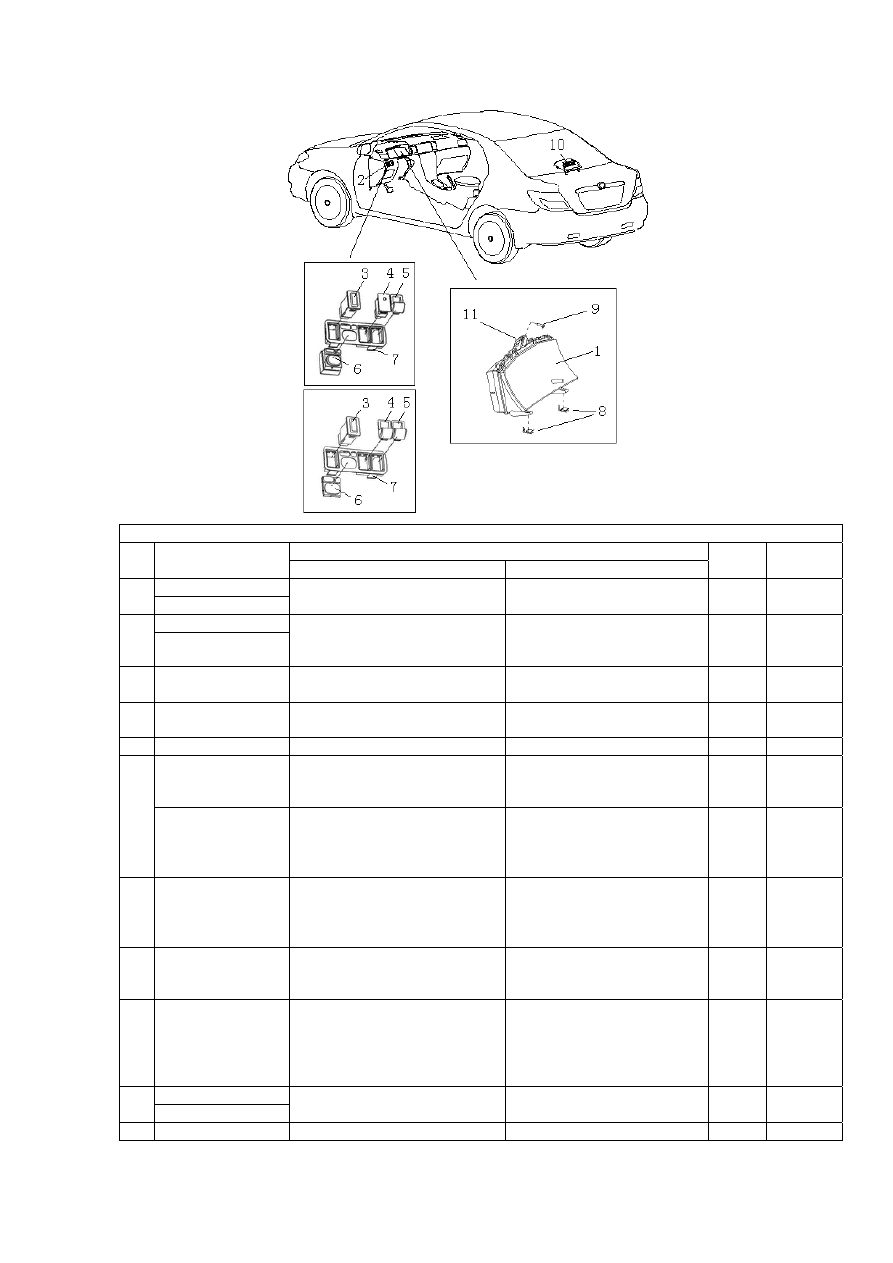

Рисунок 3-12.



Рисунок 3-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3750500

Выключатель аварийного
сигнала

SWITCH,
EMERGENCY
FLASHER

1

В одном блоке с
выключателем
обогревателя
заднего ветрового
стекла

2 BYDF3-3748200

Выключатель
обогревателя заднего
ветрового стекла

SWITCH, REAR
DEFROSTER

1

В одном блоке с
выключателем
аварийного
сигнала

3 BYDF3-3744600

Переключатель режимов
циркуляции воздуха
внутри салона

AIR INTAKE
SELECTOR

1

BYDF3-3804100

Электронные часы ELECTRONIC

CLOCK

1



4

BYDF3-5305391C

Заглушка электронных
часов

CLOCK PLUG

1



5 BYDF3-3745100

Выключатель
кондиционера

A/C SWITCH

1



6 BYDF3-5305388

Панель ручного
управления системой
кондиционирования

MANUAL A/C
CONTROL PANEL

1

7 BYDF3-3744200

Переключатель
регулировки температуры

TEMPERATURE
SELECTOR

1

8 BYDF3-3744300

Головка переключателя
частоты вращения
нагнетателя

FAN SPEED
SELECETOR

1

9 BYDF3-3744700

Головка переключателя
режимов обдува

AIR FLOW SELECOR

1



10 BYDF3-8114200

Механизм управления
системой
кондиционирования

A/C CONTROL
MECHANISM

1

11

Q2734216A-
DZn25DH

Самоконтрящий винт типа
F с большой
полусферической головкой
с вырезом под
крестовидную отвертку

CROSSED HEAD
SCREW, F-TYPE

1

12 BYDF3-3750100

Резервный выключатель
2#

2# RESERVED
SWITCH

1





107

Рисунок 3-13.






Рисунок 3-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-3747200

Бачок омывателя с
электроприводом в сборе

WASHING POT & MOTOR
ASSY

1

2 Q1400616

Наборный болт с
шестигранной головкой с
плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

3

3 BYDF3-3747116

Резиновый шланг
омывателя

HOSE V

1



4 BYDF3-3747130

Двойной шланг
омывателя

2-WAY HOSE

2



5 BYDF3-3747111

Резиновый шланг
омывателя 1

HOSE 1

1



6 BYDF3-3747112

Крепежный зажим
резинового шланга
омывателя 1

MOUNTING CLIP, HOSE 1

1



7 BYDF3-3747120

Тройной шланг
омывателя

3-WAY HOSE

1



8 BYDF3-3747100

Разбрызгивающая
насадка омывателя

WASHING NOZZLE

2



9 BYDF3-3747113

Резиновый шланг
омывателя 2

HOSE 2

1



10 BYDF3-3747114

Резиновый шланг
омывателя 3

HOSE 3

1



11 BYDF3-3747115

Резиновый шланг
омывателя 4

HOSE 4

1







108

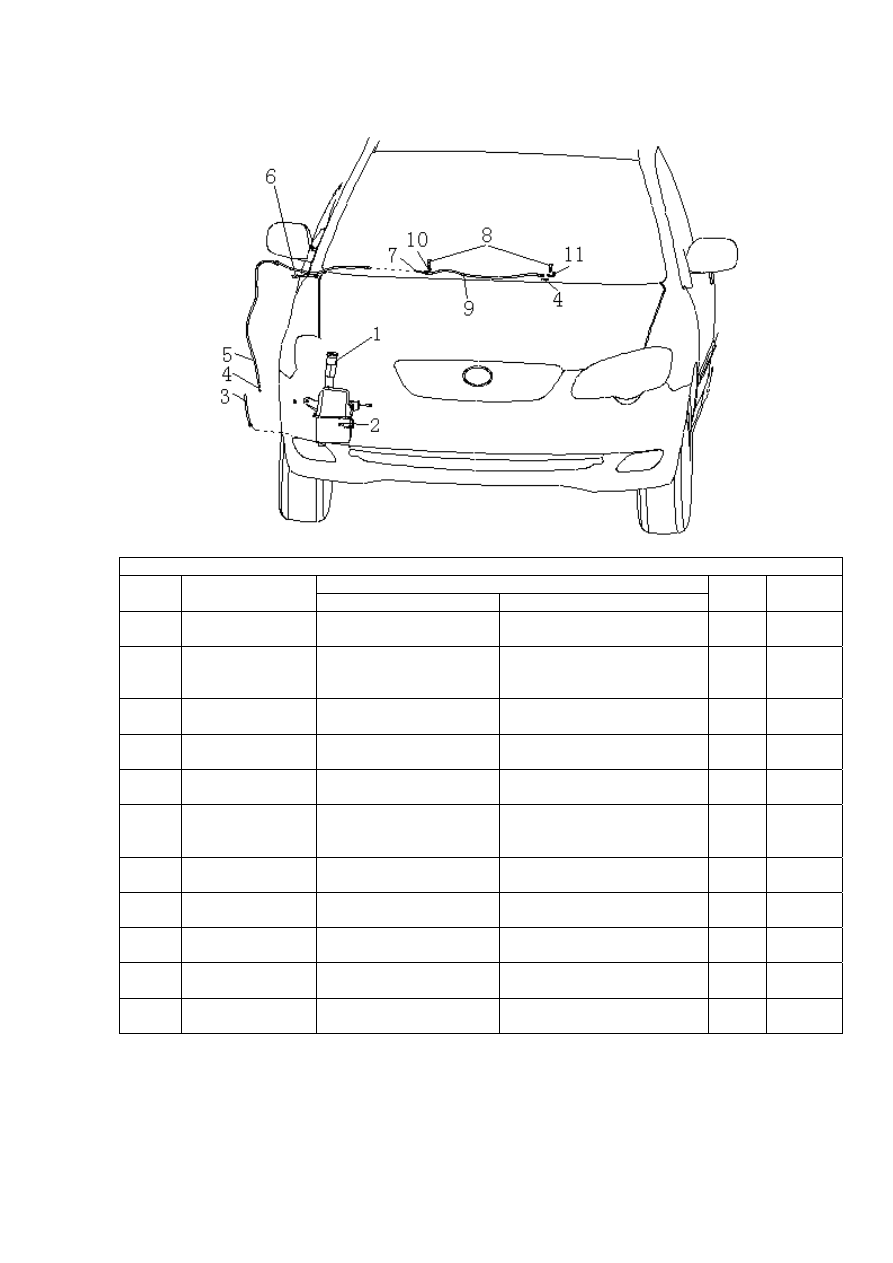

Рисунок 3-14.






Рисунок 3-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечани
е

1 BYDF3-4121100

Левый передний
комбинированный блок фар

HEADLAMP ASSY, L

1



2 BYDF3-4121200

Правый передний
комбинированный блок фар

HEADLAMP ASSY, R

1



3 BYDF3-4121111

Монтажный болт переднего
комбинированного блока
фар

BOLT, HEADLAMP ASSY   4



4 Q1860616

Болт с шестигранной
фланцевой головкой

HEX-BOLT W/T FLANGE

2



5

Лампа фары дальнего света

BULB, HIGH BEAM

2

Маркировка
лампы H1

6

Лампа габаритного огня

BULB, POSITION LIGHTS  2

Маркировка
лампы
W5W

7

Лампа фары дальнего света

BULB, LOW BEAM

2

Маркировка
лампы H7

8

Лампа сигнала поворота

BULB, TURNING SIGNAL
LIGHTS

2

Маркировка
лампы
PY21W





109

Рисунок 3-15.



Рисунок 3-15

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

BYDF3-3820100

1

BYDF3-3820100C

Комбинированный блок
приборов в сборе

COMBINATION
INSTRUMENT

1

BYDF3-3750060

2

BYDF3-3750060C

Левый блок переключателей
комбинированного блока
приборов

SWITCH ASSY, L

1



3 BYDF3-4116500

Выключатель задних
противотуманных фар.

SWITCH, REAR FOG LAMP  1



4 BYDF3-3778300

Аварийный индикатор
противоугонной системы

ANTI-THEFT WARNING
LAMP

1

5 BYDF3-3750612  Резервный выключатель

RESERVED SWITCH

1



BYDF3-3782100

Переключатель регулировки
наружных зеркал заднего
обзора с электроприводом

SWITCH, OUTER REAR
VIEW MIRROR

1

6

BYDF3-3782100C

Заглушка переключателя
регулировки наружных зеркал
заднего обзора с
электроприводом

PLUG, SWITCH, OUTER
REAR VIEW MIRROR

1

7 BYDF3-3750611

Панель левого блока
переключателей
комбинированного блока
приборов

LEFT SWITCH PANEL,

1



8 BYDF3-3820111

Монтажный зажим
комбинированного блока
приборов

MOUNTING CLIP,
COMBINATION
INSTRUMENT

2

9 Q2214216A

Самоконтрящий наборный
винт типа F с головкой с
вырезом под крестовидную
отвертку с увеличенной
шайбой

CROSSED HEAD SCREW &
BIG WASHER, F-TYPE

1

BYDF3-4134100A

10

BYDF3-4134100B

Верхний повторитель
тормозного сигнала

HIGH-MOUNTED BRAKE
LAMP ASSY

1

11 BYDF3-3820112  Пружинное стопорное кольцо SNAP

RING

1







110

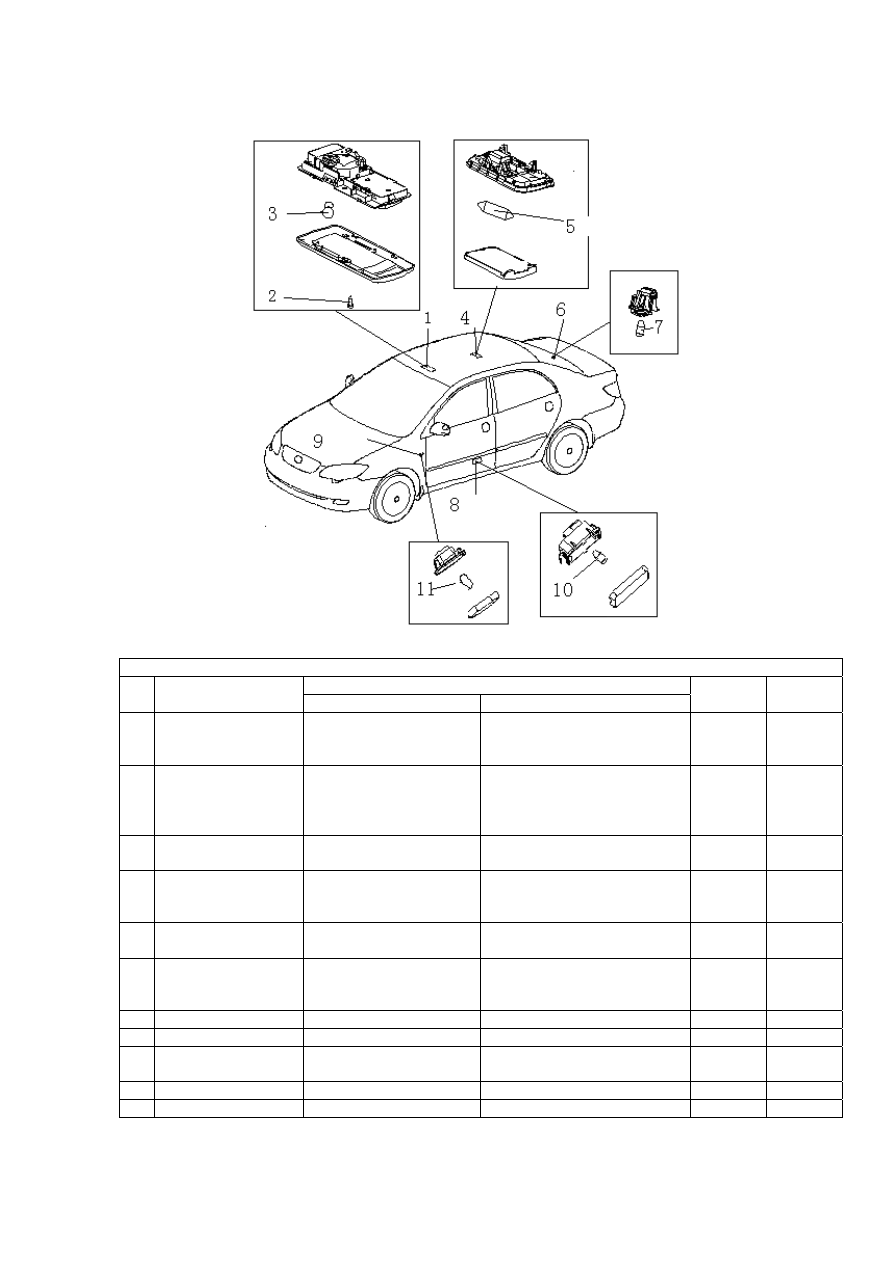

Рисунок 3-16.






Рисунок 3-16

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-4104100B

Передняя лампа
освещения салона с
выключателем в сборе

FRONTINTERIOR LIGHT &
SWITCH ASSY

1

2

Q2714216-
DZn25DH

Самоконтрящий винт
типа C с головкой с
вырезом под
крестовидную отвертку

CROSSED HEAD SCREW, C-
TYPE

1

3

Передняя лампа
освещения салона

BULB 1

BA9S

4 BYDF3-4104200

Задняя лампа освещения
салона с выключателем
в сборе

LIGHT ASSY, LUGGAGE
COMPARTMENT

1

5

Лампа

BULB, REAR INTERIOR
LIGH

1

6 BYDF3-4127100

Лампа подсветки
заднего багажного
отсека в сборе

LIGHT ASSY, LUGGAGE
COMPARTMENT

1

7

Лампа BULB

1

W5W

8 BYDF3-4131100B  Дверная лампа DOOR

LIGHT

2



9 BYDF3-4111100

Боковой повторитель
сигнала поворота

SIDE TURNING SIGNAL
LAMP

2

10

Лампа BULB

2

W5W

11

Лампа BULB

2

W5W





111

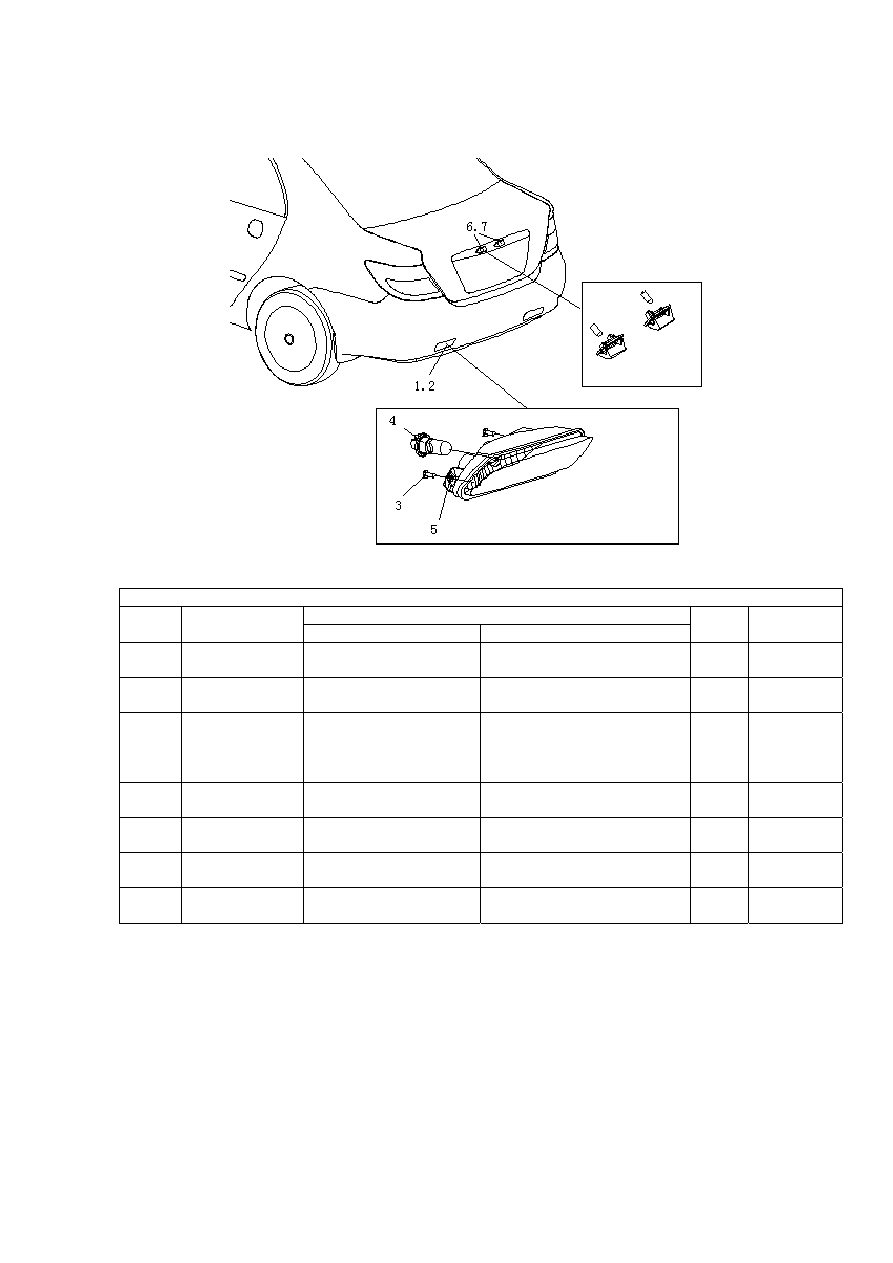

Рисунок 3-17.






Рисунок 3-17

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечани
е

1 BYDF3-4116300

Левая задняя
противотуманная фара

REAR FOG LAMP, L

1



2 BYDF3-4116400

Правая задняя
противотуманная фара

REAR FOG LAMP, R

1



3 Q2724216

Самоконтрящий винт
типа F с головкой с
вырезом под
крестовидную отвертку

CROSSED HEAD SCREW, F-
TYPE

4

4

Лампа задней
противотуманной фары

BULB, REAR FOG LAMP

1

Маркировка
W21W

5 BYDF3-4116301

Гайка с пружинной
шайбой

SPRING NUT

4



6 BYDF3-4108100

Левая лампа подсветки
номерного знака

LICENSE PLATE LAMP
ASSY, L

1

7 BYDF3-4108200

Правая лампа подсветки
номерного знака

LICENSE PLATE LAMP
ASSY R

1





112

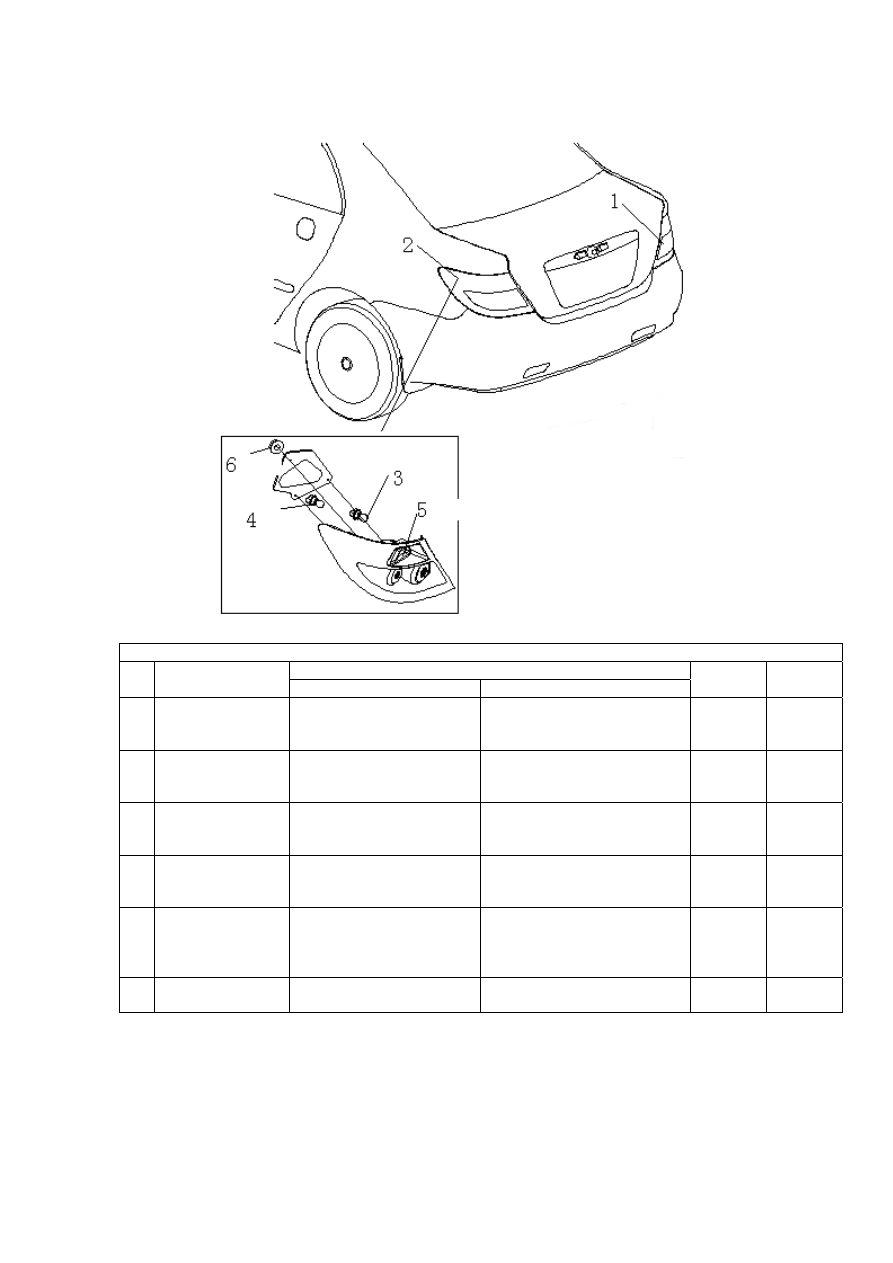

Рисунок 3-18.






Рисунок 3-18

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-4133200

Правый задний
комбинированный блок
световых сигналов

REAR LAMP ASSY, R

1



2 BYDF3-4133100

Левый задний
комбинированный блок
световых сигналов

REAR LAMP ASSY, L

1



3

Лампа сигнала поворота

BULB, TURNING SIGNAL
LAMP

2

Маркиро
вка
PY21W

4

Лампа сигнала движения
задним ходом

BULB, REVERSING LAMP

2

Маркиро
вка
P21W

5

Светодиодный тормозной
сигнал в сборе

LED BRAKE LAMP

По
одному с
каждой
стороны



6 Q32005

Шестигранная фланцевая
гайка

HEX-NUT W/T FLANGE

6







113

Рисунок 3-19.










114

Рисунок 3-19

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-7910010B

Мультимедийный
проигрыватель в сборе

MULTIMEDIA PLAYER
ASSY

1

2 BYDF3-7913100B  Антенна GPS

GPS ANTENNA

1



3 BYDF3-7913200B

Блок управления GPS с
кронштейном в сборе

GPS CONTROLLER &
BRACKET ASSY

1

4 Q2734213

Самоконтрящий винт
типа C с большой
полусферической
головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW, C-
TYPE

2

5 BYDF3-7910011  Левый кронштейн BRACKET,

L

1



6 BYDF3-7910012  Правый кронштейн BRACKET,

R

1



7 Q2214816

Самоконтрящий
наборный винт с
головкой с вырезом под
крестовидную отвертку
с увеличенной шайбой

CROSSED HEAD SCREW &
BIG WASHER COMP

4

8 BYDF3-7901011

Гайка с пружинной
шайбой

SPRING NUT

2



9

Q1400816-
DZn25DH

Наборный болт с
шестигранной головкой
с плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

3

10 BYDF3-7913300B  Флэш-карта формата SD  SD CARD

1







115

Рисунок 3-20.
