Audi A3. Руководство - часть 58





25

1000

0

2500

2000

1500

500

1000

2000

3000

4000

5000

6000

7000

1000

0

2500

2000

1500

500

1000

2000

3000

4000

5000

6000

7000

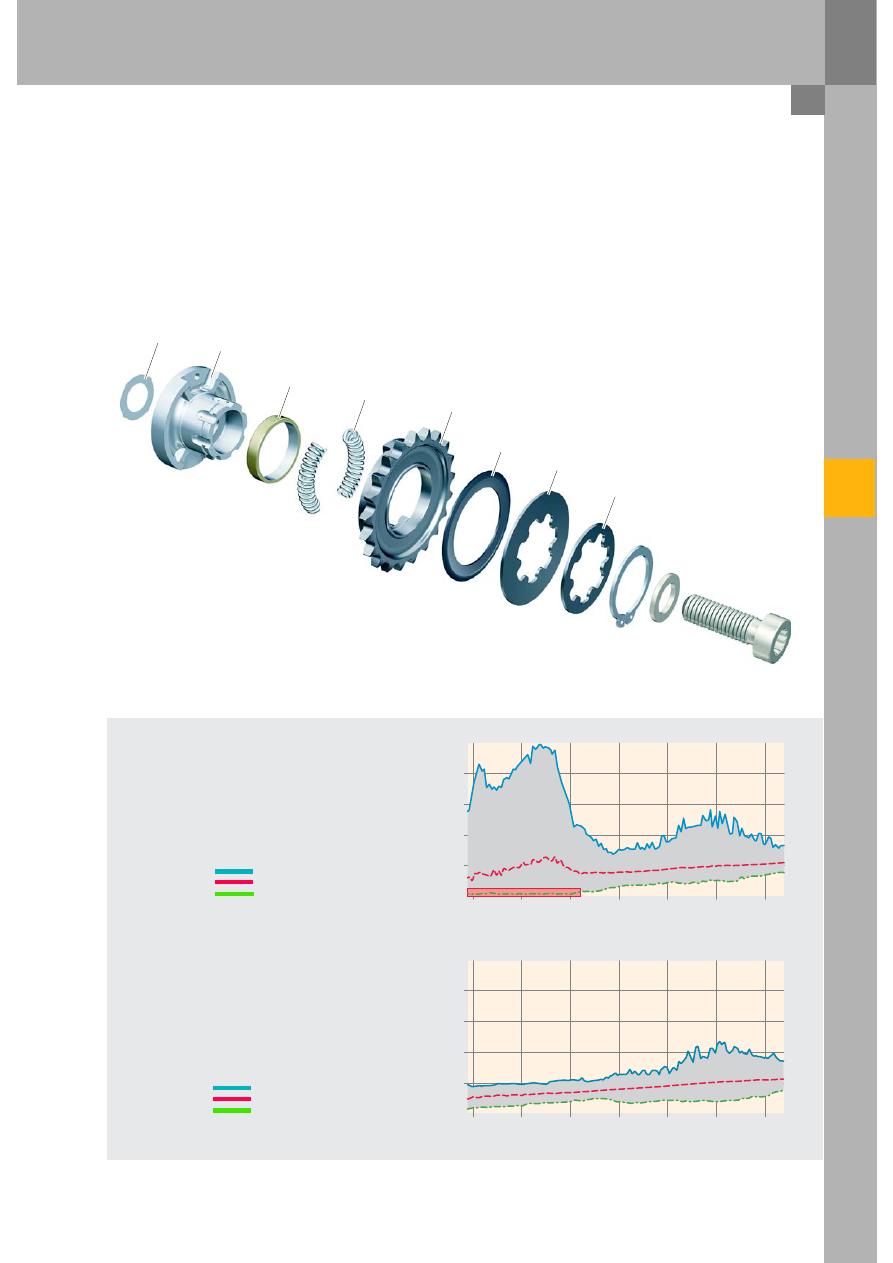

Подпружиненная звездочка

Повышенные требования к равномерности вращения коленвала двигателя с турбонаддувом в диапазоне
низких оборотов двигателя приводят к заметному увеличению сил, действующих на цепь привода
балансирных валов. У атмосферного двигателя относительный угол вибраций равен 0,8° поворота
коленвала, а у двигателя с турбонаддувом эта величина заметно больше и равна  2° поворота коленвала.
Если не принять специальных мер, скорость износа цепи будет повышенной из-за резко изменяющейся
нагрузки на детали цепного привода. По этой причине в ступице звездочки устанавливаются изогнутые
пружины. Они разъединяют входной вал балансировочного механизма и коленчатый вал. Работа такого
устройства подобна работе маховика с двойной массой.

332_022

Абразивная шайба с
алмазным напылением

Ступица

Подшипник скольжения

Изогнутые пружины
(2 шт.)

Фрикционный диск

Тарельчатая пружина

Защитная шайба

Звездочка

Нагрузка на цепь

Нагрузка на цепь без подпружиненной
звездочки

Нагрузка на цепь с подпружиненной
звездочкой

332_016

Растягивающее усилие

Максимальное значение
Среднее значение
Минимальное значение

Ус

и

л

и

е

 на

 цепи

 (

Н

)

Критическая область
(Падение минимальных
значений усилия до 0)

У

с

илие

 на

 цепи

 (

Н

)

Растягивающее усилие

Максимальное значение
Среднее значение
Минимальное значение

26

d

2

d

1

d

2

 > d

1

Ременной привод

Как и на всех 4-цилиндровых рядных двигателях
Audi, привод газораспределительного механизма
осуществляется с помощью зубчатого ремня,
который передает вращение с коленчатого вала на
распредвал выпускных клапанов.

К ременному приводу газораспределительного
механизма предъявляются повышенные
требования:

Повышенное усилие клапанных пружин из-за
наличия турбонаддува

Специфические фазы газораспределения
вследствие наличия турбонаддува и плавной
работой регулятора положения распредвала для
впускных клапанов в диапазоне, равным 42°
поворота коленвала

Привод топливного насоса высокого давления с
помощью трехпрофильного кулачка,
расположенного на распредвале для впускных
клапанов.

Перечисленные требования сделали необходимой
модернизацию конструкции системы ременного
привода газораспределительного механизма,
взятой от атмосферного двигателя.
В результате модернизации на коленвал был
установлен эллиптический шкив для зубчатого
ремня.
Впервые примененный шкив CTC* позволил
существенно уменьшить амплитуду крутильных
колебаний распредвала и усилие растяжения,
действующее на зубчатый ремень.

* CTC = crankshaft torsionals cancellation
(снижение крутильных колебаний коленвала)

Работа

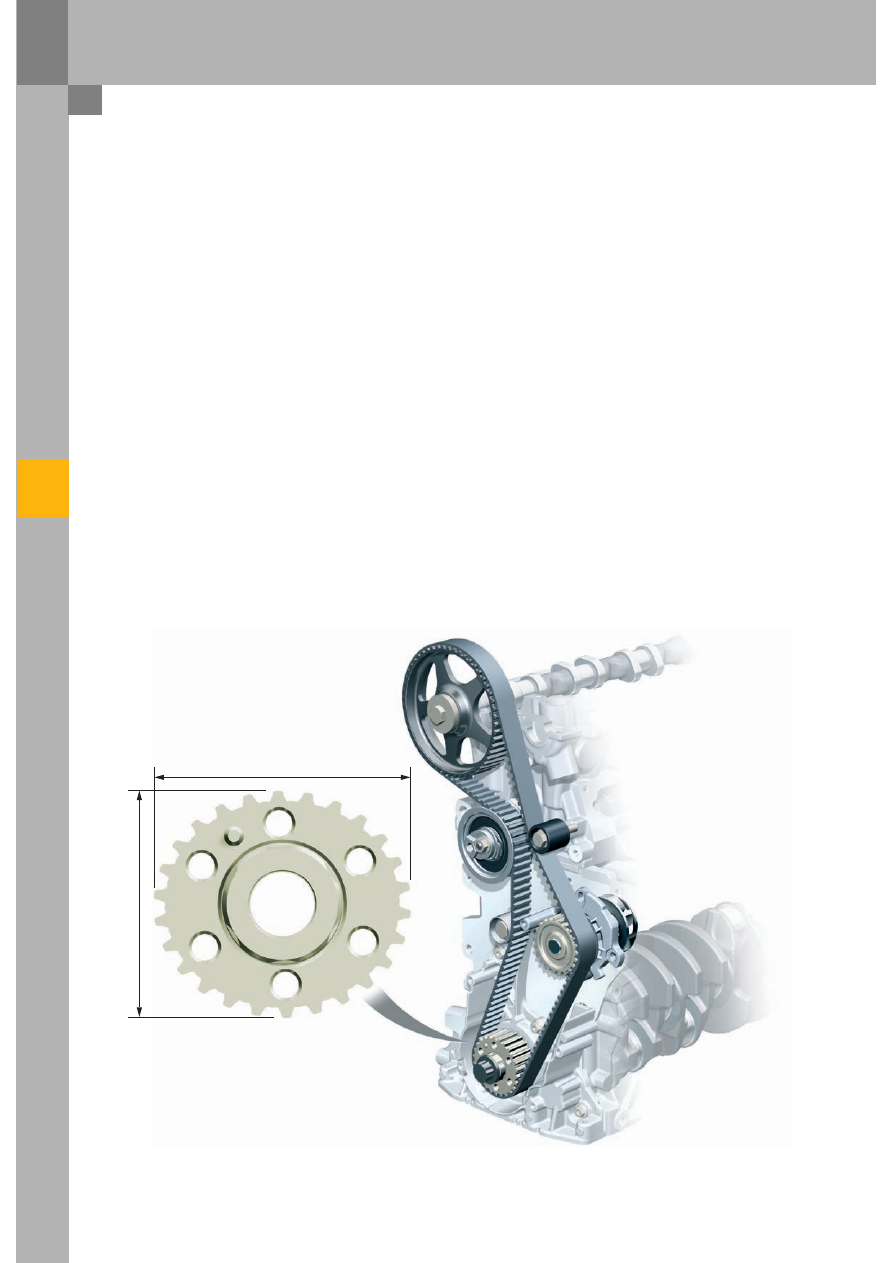

На рис. 332_023 показан зубчатый шкив коленвала
в положении ВМТ для первого цилиндра. Когда
начинается такт рабочего хода, на зубчатый ремень
будет действовать очень высокое растягивающее
усилие. Благодаря эллиптической форме зубчатого
шкива усилие на ремень будет снижено из-за того,
что уменьшившееся расстояние до оси коленчатого
вала допускает легкое ослабление зубчатого
ремня. Возникающие при этом крутильные
колебания будут действовать в противофазе
крутильным колебаниям второго порядка на
частоте резонанса системы привода
газораспределительного механизма, не возбуждая
сильных колебаний в других диапазонах оборотов
двигателя.

Двигатель

332_023

27

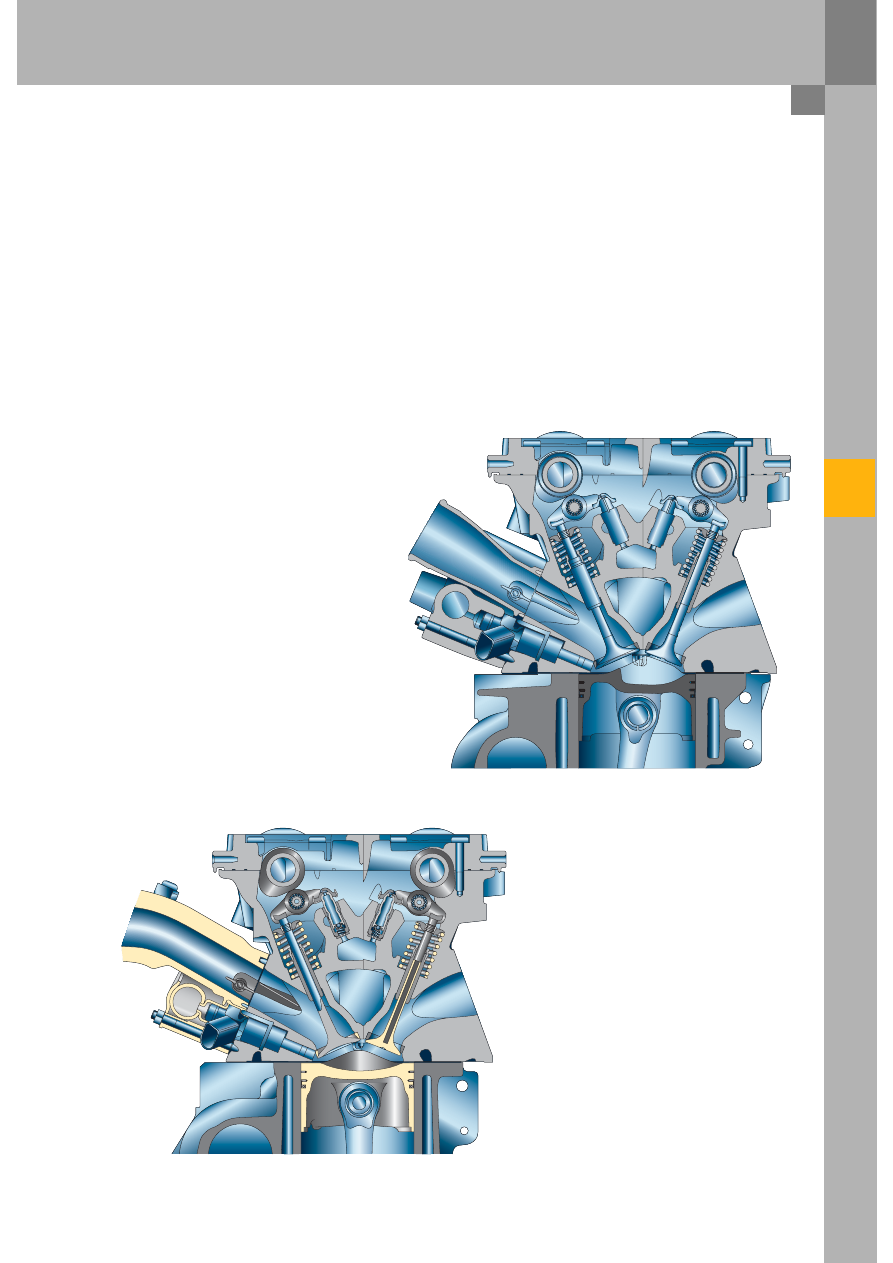

Головка блока цилиндров

С появлением турбонаддува головка блока
цилиндров двигателя FSI рабочим объемом 2,0 л
претерпела следующие изменения:

Выпускные клапаны, заполненные натрием

Впускные клапаны, упрочненные в области
прилегания к седлам

Оптимизированные по прочности рычаги
клапанов с роликами с уменьшенной шириной
области контакта между кулачком и роликом

Клапанные пружины с увеличенным усилием
(для впускных и выпускных клапанов
используются одинаковые клапанные пружины)

Кроме этого, была доработана форма впускных
каналов. Благодаря этому стало возможным
снизить завихрение подаваемого воздуха и,
соответственно, улучшить устойчивость двигателя
к детонации и снизить шум от его работы.

Насос высокого давления, установленный на
головке блока цилиндров, повернут на 90° от своего
прежнего положения.

Двигатель FSI рабочим объемом 2,0 л и
4 клапанами на цилиндр

Двигатель FSI рабочим объемом 2,0 л,
4 клапанами на цилиндр и турбонаддувом

332_017

332_002

28

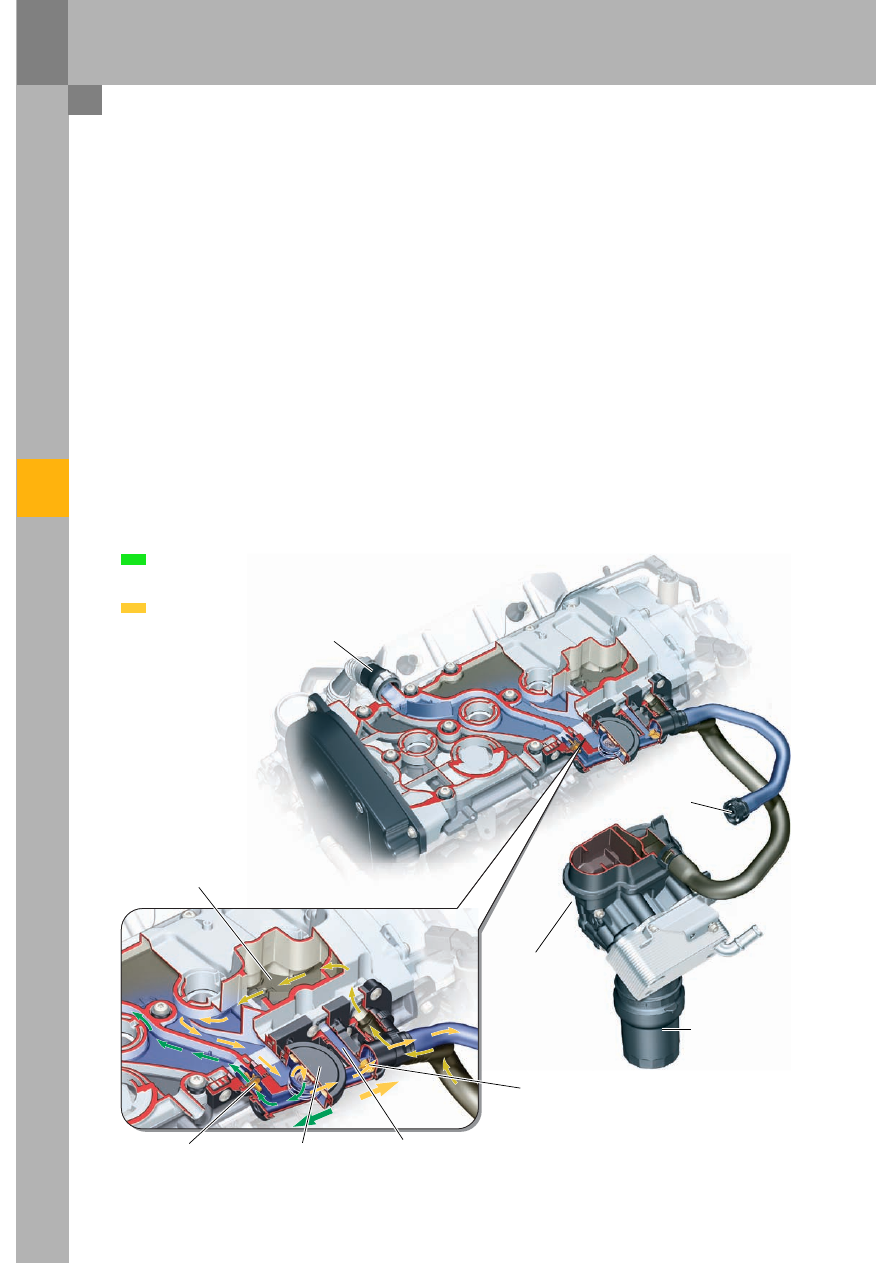

Система вентиляции картера
двигателя

Так как система вентиляции картера двигателя и
головки блока цилиндров соединена с впускным
трубопроводом, постоянно присутствующее внутри
разрежение гарантирует ее работу без выброса
вредных веществ в атмосферу.

Газы из картера двигателя направляются в головку
блока цилиндров через маслоотделитель,
находящийся в модуле масляного фильтра.
Здесь картерные газы смешиваются с газами из
головки блока цилиндров и проходят через
лабиринт, в котором установлен еще один
маслоотделитель.

Так как для двигателя с турбонаддувом необходима
более сложная система регулировки давления, на
его клапанной крышке установлен двухступенчатый
клапан регулировки давления, который направляет
поток картерных газов во впускной трубопровод
или к турбонагнетателю. Если во впускном
трубопроводе имеется разрежение, картерные
газы направляются непосредственно во впускной
трубопровод.
Если во впускном трубопроводе появляется
избыточное давление, создаваемое наддуваемым
воздухом, то запорный обратный клапан,
находящийся в корпусе клапана регулировки
давления, закрывается, и картерные газы
поступают к турбонагнетателю через канал в
клапанной крышке. Чтобы определить
неправильную установку клапана регулировки
давления, в клапан встроен так называемый
диагностический канал. При неправильной
установке неучтенный воздух будет поступать в
клапанную крышку через область прокладки
клапана регулировки давления. Наличие этого
неучтенного воздуха будет определено с помощью
лямбда-зонда.

Двигатель

Лабиринт в клапанной крышке

Диагностический канал

Клапан регулировки
давления

Запорный обратный клапан

Вход для газов из
картера двигателя

Выход для газов к турбонагнетателю

Модуль
масляного
фильтра

Выход для газов к
впускному
трубопроводу

332_057

Запорный обратный клапан

При избыточном давлении во впускном
трубопроводе, создаваемом
турбонагнетателем
При разрежении во впускном трубопроводе
