17

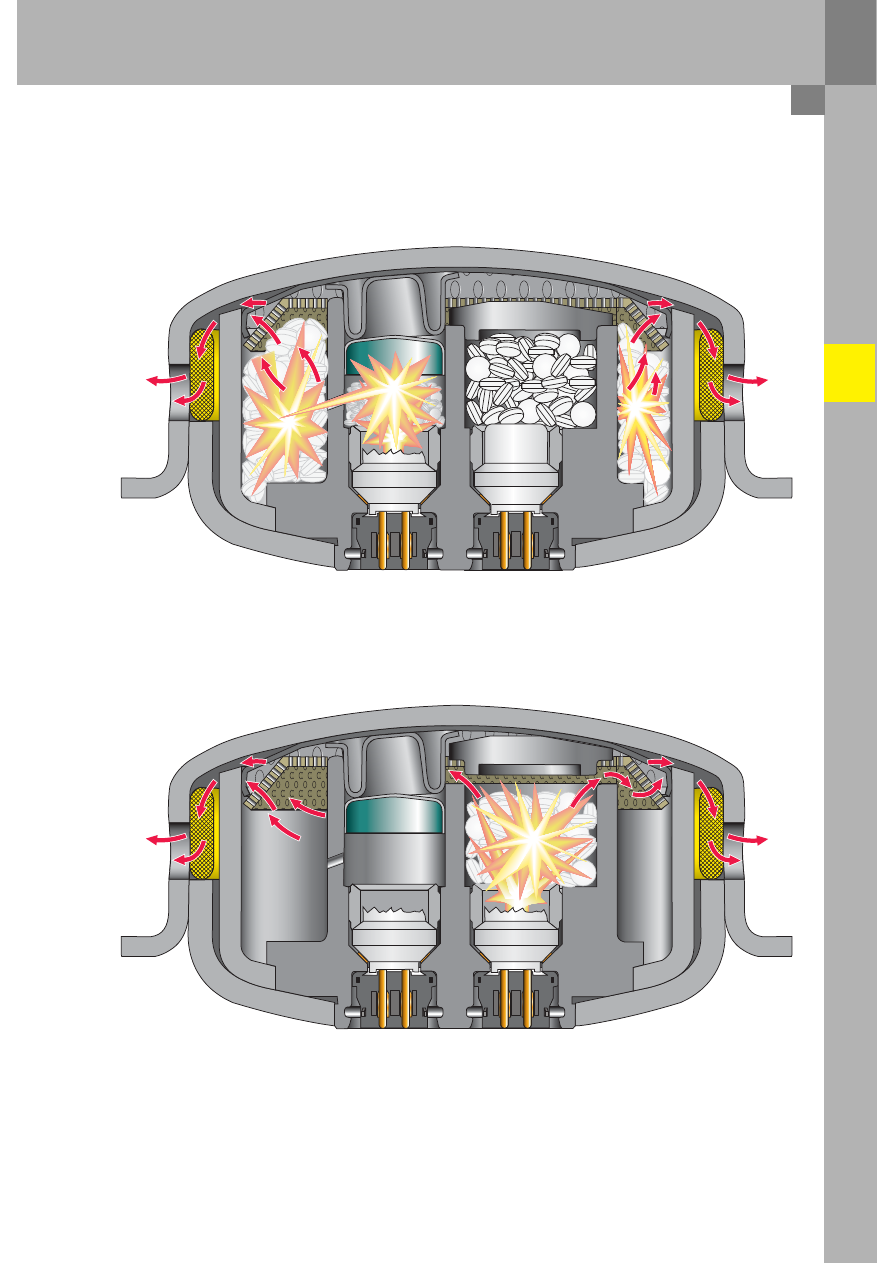

Воспламенение первого заряда

Воспламенение второго заряда

332_033

332_034

18

Пассивная безопасность

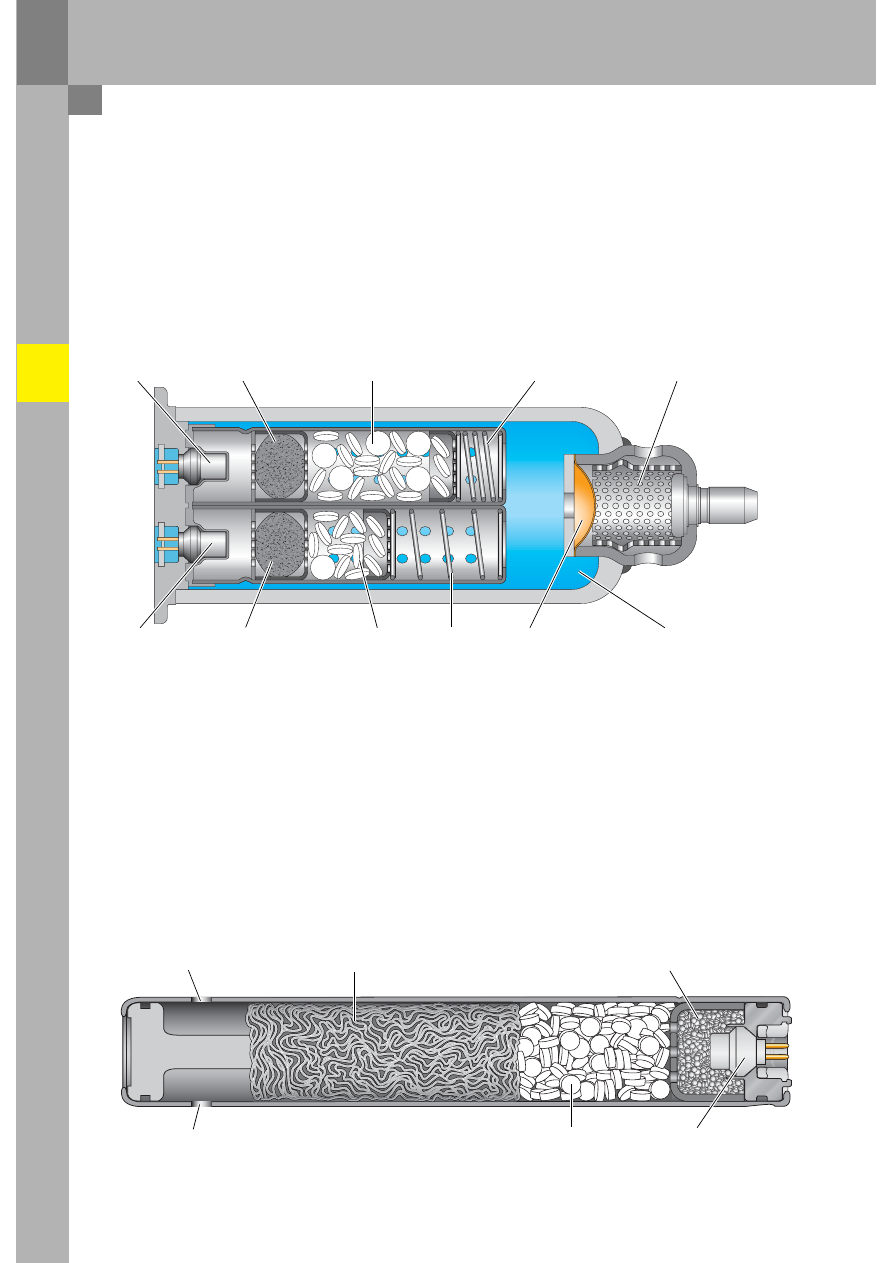

Подушка безопасности переднего пассажира N131, N132

В отличие от подушки безопасности водителя, газогенератор для подушки безопасности переднего
пассажира использует еще и газ, находящийся в баллоне под давлением. Газогенератор состоит из двух
пиротехнических зарядов, встроенных в баллон со сжатым газом.
Пиропатрон, активируемый от блока управления подушек безопасности, воспламеняет вспомогательный
заряд первого пиротехнического заряда. Когда давление, создающееся в баллоне, превысит определенное
значение, предохранительная мембрана разорвется и газовая смесь сможет наполнять подушку
безопасности. При сгорании второго заряда подушка безопасности увеличивается в объеме благодаря
дополнительной порции газа.
Спиральные пружины служат для того, чтобы пиротехнические заряды могли воспламениться в любой
момент.

Боковые подушки безопасности N199, N200

Боковые подушки безопасности Audi A3 Sportback представляют собой такие же модули, которые
используются и на Audi A6 05 модельного года.

Более подробная информация содержится в программе самообучения 323 для Audi A6 05 модельного года.

В качестве газогенераторов используются так называемые трубчатые пиротехнические газогенераторы.
Если блок управления подушек безопасности распознает боковой удар, сила которого достаточна для
срабатывания подушки безопасности, он подает электрический сигнал на пиропатрон газогенератора
соответствующей боковой подушки безопасности. С помощью вспомогательного заряда воспламеняется
основной пиротехнический заряд. Газ, образующийся при сгорании заряда, поступает в подушку
безопасности через металлический фильтр.

Пиропатрон для
первого
пиротехнического
заряда

Вспомогательный
заряд для первого
пиротехнического
заряда

Первый
пиротехнический
заряд

Спиральная пружина

Фильтр

Пиропатрон для
второго
пиротехнического
заряда

Вспомогательный
заряд для второго
пиротехнического
заряда

Второй
пиротехнический
заряд

Предохранительная
мембрана

Баллон для сжатого газа
Состав газа:

аргон — примерно 98%
гелий — примерно 2%

Давление:примерно
250 бар

332_013

Отверстие для
выхода газа

Металлический фильтр

Вспомогательный заряд

Отверстие для
выхода газа

Пиротехнический
заряд

Пиропатрон

332_027

Спиральная
пружина

19

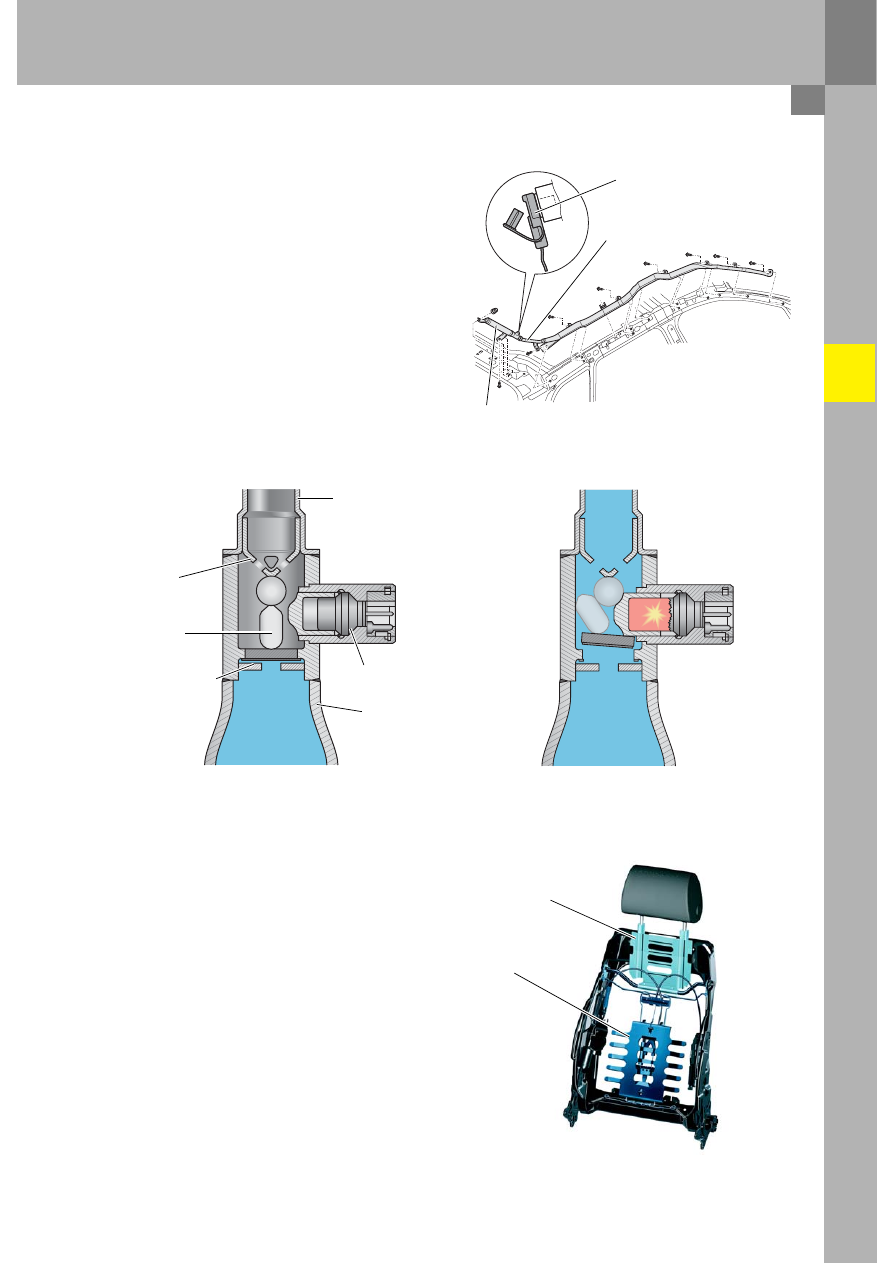

Верхние подушки безопасности N251, N252
Sideguards (для защиты от бокового удара)

Верхняя подушка безопасности Sideguard в
раскрытом состоянии закрывает почти всю
поверхность боковых стекол. Гибридный
газогенератор для этих подушек безопасности
установлен в задней части потолка, а подушки
заполняются газом через специальную трубку.

При воспламенении заряда газогенератора упор
предохранительной мембраны меняет свое
положение.
Гелий, находящийся в газовом баллоне под
давлением 600 бар, пробивает только ее.
Газ через фильтр поступает в специальную трубку,
которая соединяет подушку безопасности с
газогенератором.

326_024

Щиток поясничного
подпора

Функциональный узел
«Активный подголовник»

Активные подголовники

Назначение и работа активных подголовников
описаны в программе самообучения 312 для Audi
A3 04 модельного года, посвященной
электрооборудованию.
В ней содержится и другая информация по этому
вопросу.

Соединительный штекер

Специальная трубка для
газа

Газогенератор

332_037

332_036

Фильтр

Упор

Предохранитель-
ная мембрана

Специальная трубка
для газа

Пиротехнический
заряд

Баллон для
сжатого газа

332_035

20

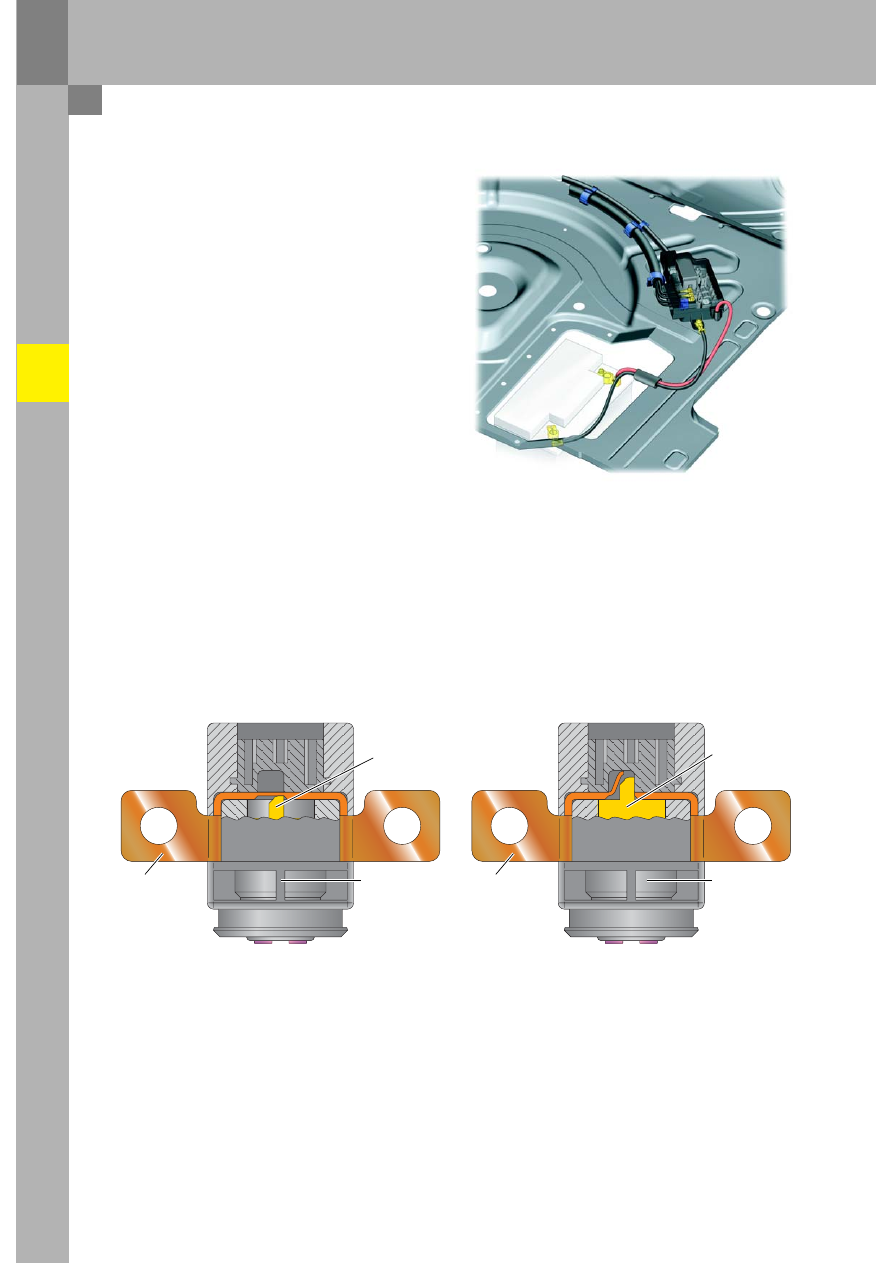

Пиропатрон отключения аккумуляторной батареи
выполняет точно такие же функции, что и реле
отключения аккумуляторной батареи.
Его задача состоит в том, чтобы при аварии
отключить от аккумуляторной батареи автомобиля
провода, соединяющие ее со стартером и
генератором. Пиропатрон отключения
аккумуляторной батареи используется только на
моделях, у которых аккумуляторная батарея
установлена в багажном отсеке.
Управление пиропатроном и его диагностика
производятся с помощью блока управления
подушек безопасности.
Пиропатрон срабатывает при каждом раскрытии
подушек безопасности, после этого его
необходимо заменить.

При воспламенении пиротехнического заряда
давление газа воздействует на находящийся на
поршне палец, который разрывает соединение
между контактами.

Пассивная безопасность

Пиропатрон отключения аккумуляторной батареи N253

332_014

332_030

Пиропатрон отключения аккумуляторной батареи

Срабатывание пиропатрона отключения аккумуляторной
батареи

Соединительный
элемент с
контактами

Палец

Запал

332_031

Соединительный
элемент с
контактами

Палец с
поршнем

Запал
