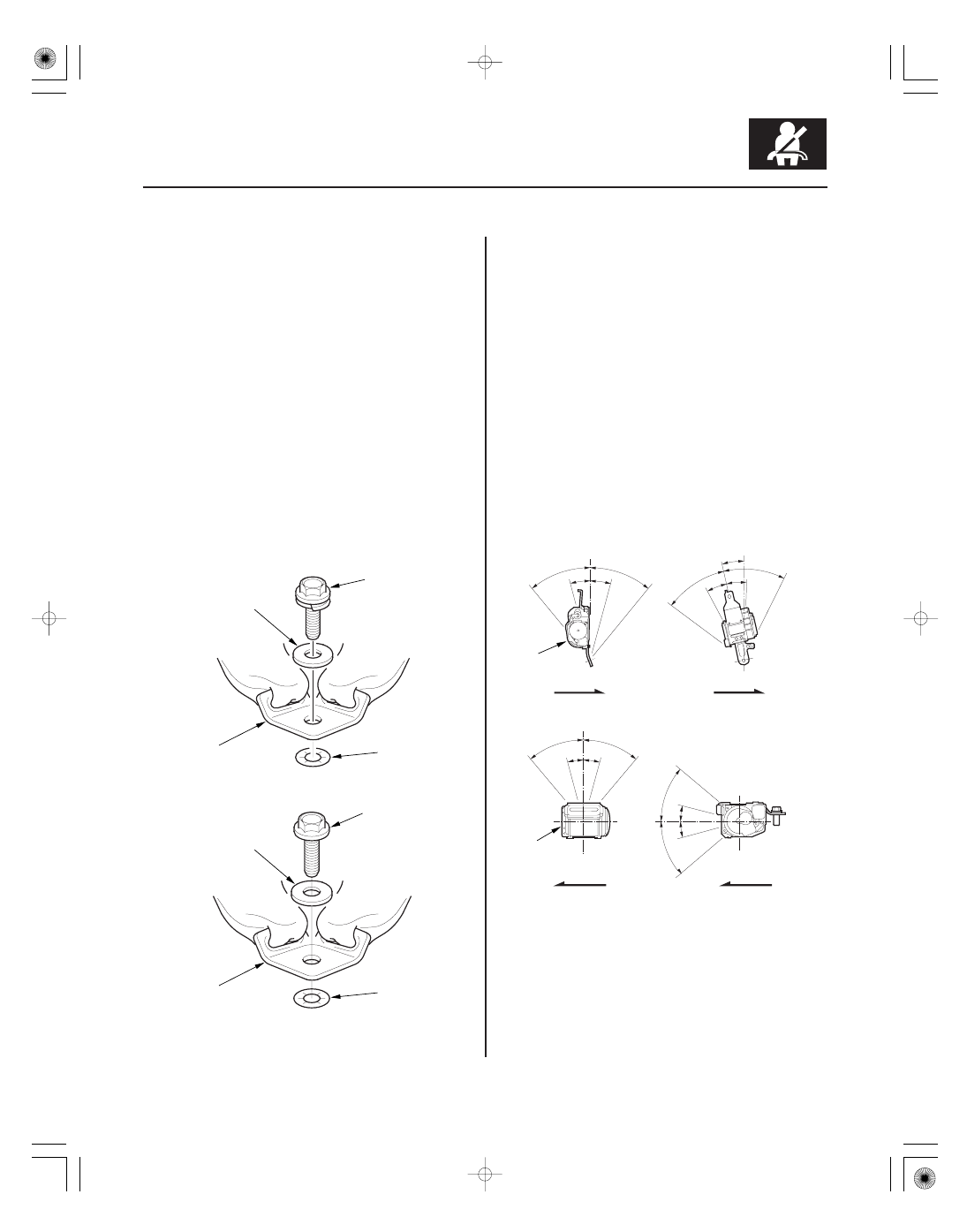

Center anchor bolt installation

Front

Rear

Out of Vehicle

Retractor

24-9

24-9

Inspection

CENTER ANCHOR
BOLT

WASHER

TOOTHED
LOCK WASHER

CENTER ANCHOR

’06 model

CENTER ANCHOR
BOLT

WASHER

TOOTHED
LOCK WASHER

CENTER ANCHOR

’07-09 models

Left side: 10 °
Right side: 13 °

40 °

40 °

40 °

40 °

15 °

15 °

15 °

15 °

A

Inside

Front

40 °

40 °

40 °

40 °

15 °

15 °

15 °

15 °

A

Inside

Front

7. Install the seat belt and buckles in the reverse order

of removal, and note these items:

• If the threads on a retractor mounting ET screw

are worn out, use an oversized selftapping ET
screw (P/N 90133-SZ4-003) made specifically for
this application.

• Apply medium strength liquid thread lock to the

center anchor bolt before reinstallation.

• Tighten the bolt by hand first, then tighten to the

specified torque.

• Check that the retractor locking mechanism

functions as described (see page 24-9).

• Assemble the washers on the center anchor bolt

as shown.

• Before installing the center anchor bolt, make

sure there are no twists or kinks in the center belt.

• Make sure the rear center emergency locking

retractor (ELR) is pointing straight forward.

For front seat belt retractor with seat belt tensioner,
review the SRS component locations (see page 24-11)
and the precautions and procedures (see page 24-13)
before doing repairs or service.

1. Before installing the retractor, check that the seat

belt can be pulled out freely.

2. Make sure that the seat belt does not lock when the

retractor (A) is leaned slowly up to 15 ° from the
mounted position. The seat belt should lock when
the retractor is leaned over 40 °. Do not attempt to
disassemble the retractor.

08/08/21 13:54:10 61SNR030_240_0009

０３

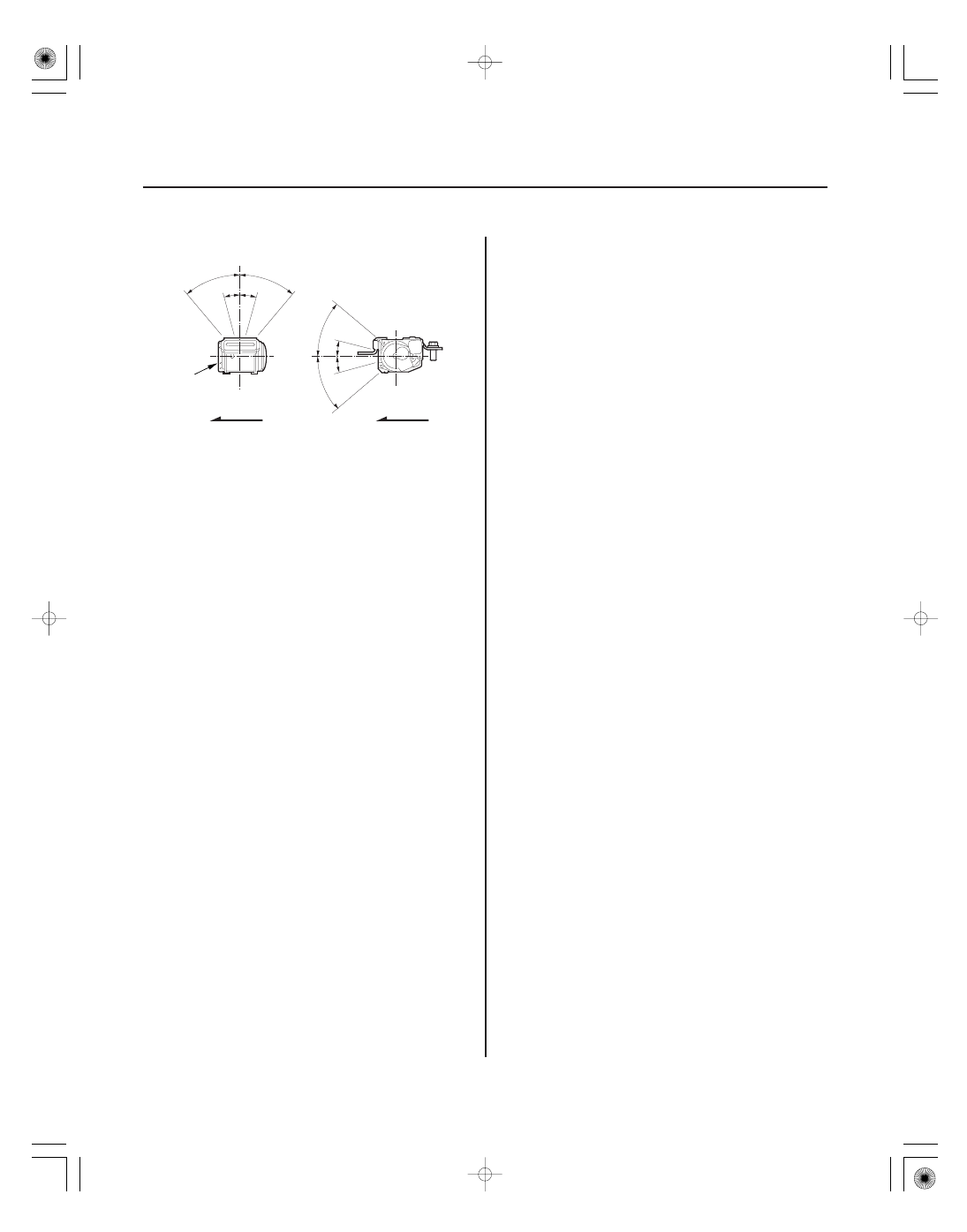

Rear center

In-vehicle

24-10

Seat Belts

40 °

40 °

40 °

40 °

15 °

15 °

15 °

15 °

A

Inside

Front

3. Replace the seat belt with a new assembly if there

is any abnormality. Do not disassemble any part of
the seat belt for any reason.

1. Check that the seat belt is not twisted or caught on

anything.

2. After installing the anchors, check for free

movement on the anchor bolts. If necessary,
remove the anchor bolts and check that the
washers and other parts are not damaged or
improperly installed.

3. Check the seat belts for damage or discoloration.

Clean with a shop towel if necessary. Use only
soap and water to clean the seat belts.

NOTE: Dirt build-up in the loops of the upper
anchors can cause the seat belts to retract slowly.
Wipe the inside of the loops with a clean cloth
dampened in isopropyl alcohol.

4. Check that the seat belt does not lock when pulled

out slowly. The seat belt is designed to lock only
during a sudden stop or impact.

5. Make sure that the seat belt will retract

automatically when released.

6. For front passenger’s seat belt and all rear seat

belts, check the seat belt retractor locking
mechanism automatic locking retractor (ALR). This
function is for securing child seats.

–1 Pull the seat belt all the way out to engage the

ALR. The seat belt should retract with a
ratcheting sound, but not extend. This is
normal.

–2 To disengage the ALR, release the seat belt and

allow it to fully retract, then pull the seat belt
out part-way. The seat belt should retract and
extend normally.

7. Replace the seat belt with a new assembly if there

is any abnormality. Do not disassemble any part of
the seat belt for any reason.

08/08/21 13:54:10 61SNR030_240_0010

＊０１

ＳＮＲ９Ａ００Ｈ４６４００００００００ＤＡＡＴ００

24-11

SRS

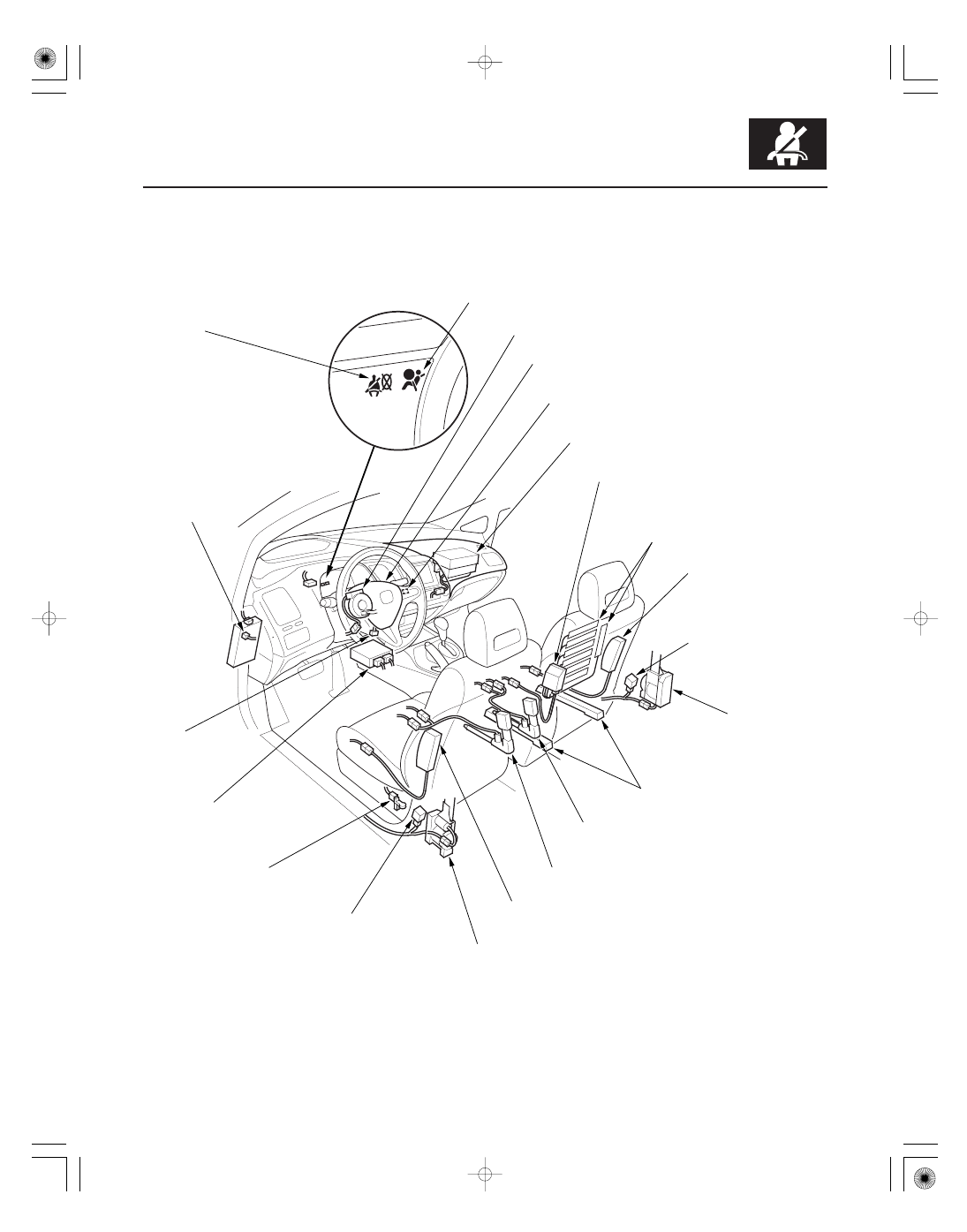

Component Location Index

SRS INDICATOR

SIDE AIRBAG
CUTOFF INDICATOR

CABLE REEL

DRIVER’S AIRBAG

FRONT PASSENGER’S AIRBAG

PASSENGER’S AIRBAG CUTOFF INDICATOR

SRS UNIT

OPDS SENSOR/SEAT-BACK

FRONT PASSENGER’S
SIDE AIRBAG

FRONT PASSENGER’S
SEAT BELT TENSIONER

RIGHT SIDE
IMPACT SENSOR
(FIRST)

ODS UNIT

FRONT PASSENGER’S WEIGHT SENSORS

DRIVER’S SEAT BELT TENSIONER

LEFT SIDE IMPACT SENSOR (FIRST)

DRIVER’S SEAT POSITION SENSOR

DRIVER’S SIDE AIRBAG

DATA LINK
CONNECTOR (DLC)

MEMORY ERASE
SIGNAL (MES)
CONNECTOR (2P)
(YELLOW)

FRONT PASSENGER’S SEAT BELT
BUCKLE TENSIONER

DRIVER’S SEAT BELT BUCKLE TENSIONER

Troubleshooting, page 24-181

Troubleshooting, page 24-183

Replacement, page 24-200

Replacement, page 24-188
Disposal, page 24-196

Replacement, page 24-189
Disposal, page 24-196

Troubleshooting, page 24-184
Bulb Test/Replacement, page 24-212

Replacement, page 24-203

Replacement, page 20-122

Replacement,

page 24-191

Disposal,

page 24-196

Replacement,

page 24-4

Disposal,

page 24-196

Replacement,

page 24-204

Initialization, page 24-26
Calibration, page 24-27
Operation Check, page 24-28
Replacement, page 24-209

Replacement, page 24-207

Replacement, page 24-4
Disposal, page 24-196

Replacement, page 24-204

Operation Check, page 24-29
Replacement, page 24-211

Replacement, page 24-188
Disposal, page 24-196

Replacement, page 24-6

Replacement, page 24-6

08/08/21 13:54:16 61SNR030_240_0011

＊０２

24-12

SRS

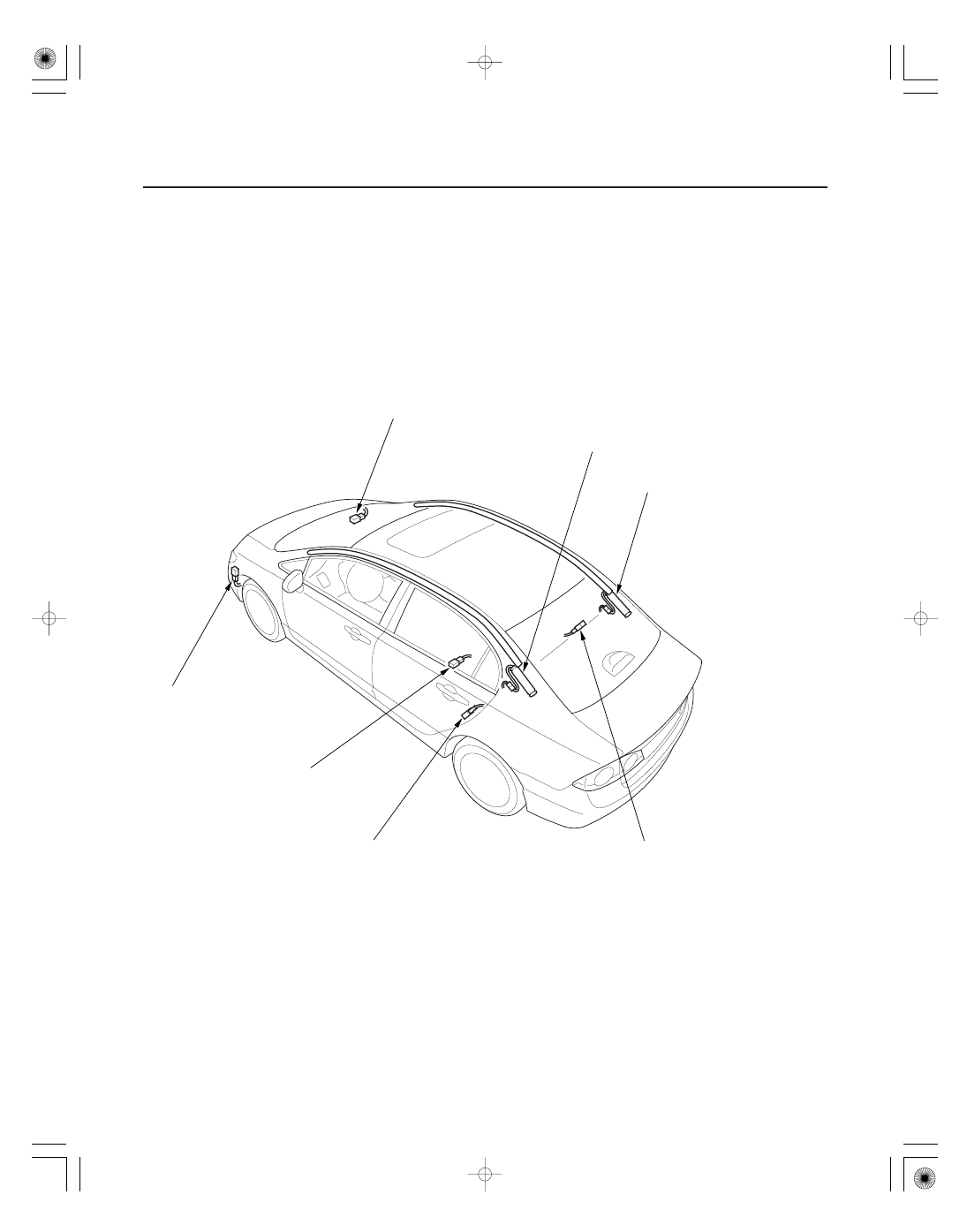

RIGHT FRONT IMPACT SENSOR

LEFT SIDE CURTAIN AIRBAG

RIGHT SIDE CURTAIN AIRBAG

REAR SAFING SENSOR

RIGHT SIDE IMPACT SENSOR (SECOND)

LEFT SIDE IMPACT SENSOR (SECOND)

LEFT FRONT IMPACT SENSOR

Replacement, page 24-210

Replacement, page 24-192
Disposal, page 24-196

Replacement, page 24-192
Disposal, page 24-196

Replacement, page 24-206

Replacement, page 24-205

Replacement, page 24-205

Replacement, page 24-210
