Acura CSX. Manual - part 427

０２

０３

Rear door

20-30

Doors

F
8 x 1.25 mm
29 N·m
(3.0 kgf·m, 22 lbf·ft)

E
8 x 1.25 mm
29 N·m
(3.0 kgf·m, 22 lbf·ft)

A

A

B

C

E
8 x 1.25 mm
29 N·m (3.0 kgf·m, 22 lbf·ft)

F
8 x 1.25 mm
29 N·m
(3.0 kgf·m, 22 lbf·ft)

A

A

A

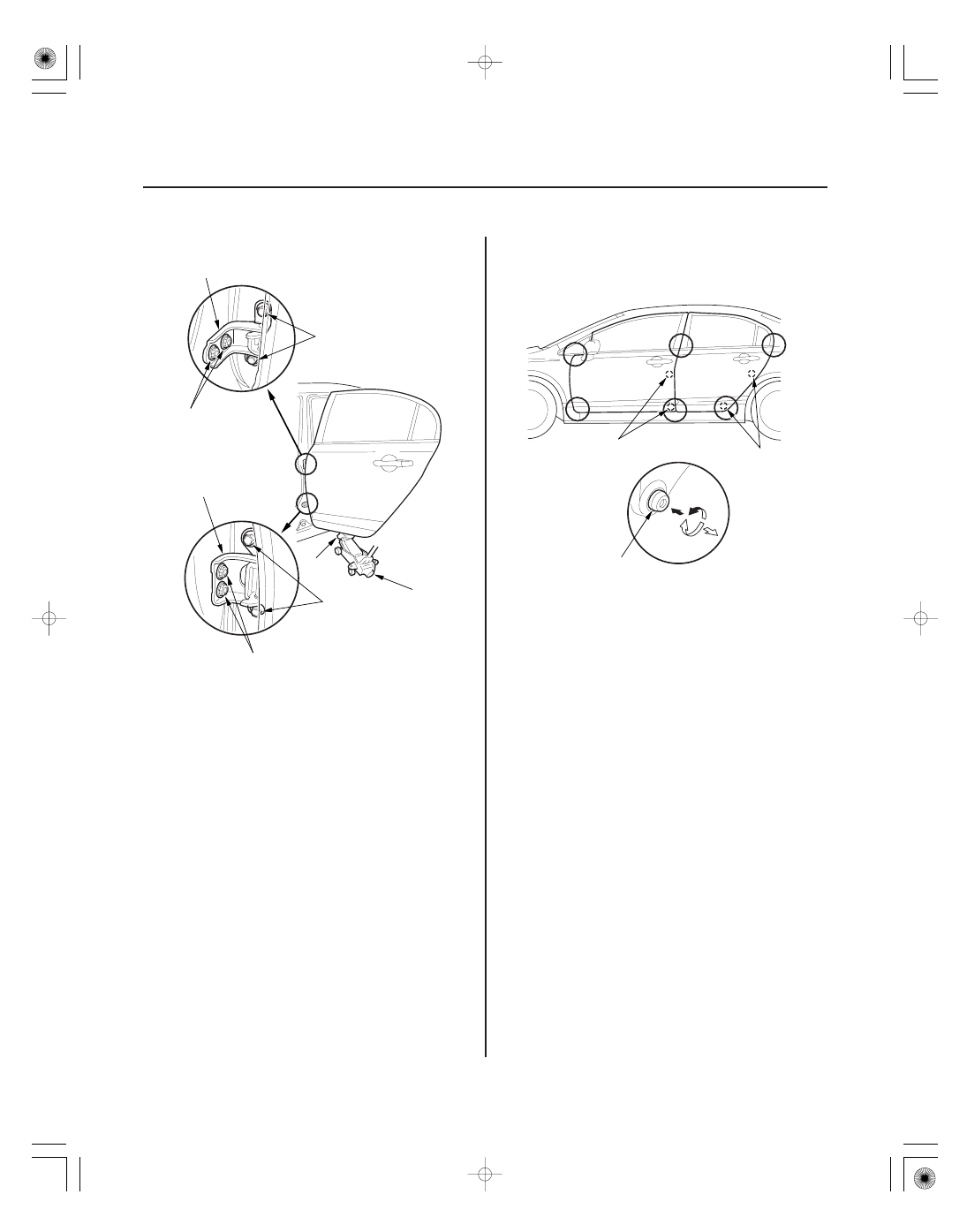

3. If necessary, replace the door mounting bolts with

the adjusting bolts (P/N 90102-SFA-305) made
specifically for door adjustment, then adjust at the
door: Loosen the door mounting bolts (F) slightly,
and move the door up or down as necessary to
equalize the gaps, and move it in or out until it’s
flush with the body.

4. Check that the door and body edges are parallel. If

necessary, adjust the door cushions (A) to make the
rear of the doors flush with the body.

5. Apply touch-up paint to the hinge mounting bolts,

and around the hinges.

6. Check for water leaks (see step 9 on page 20-29).

08/08/21 15:00:02 61SNR030_200_0032

０１

ＳＮＲ９Ａ００Ｊ１６１２６７２１７０１ＭＢＡＴ００

20-31

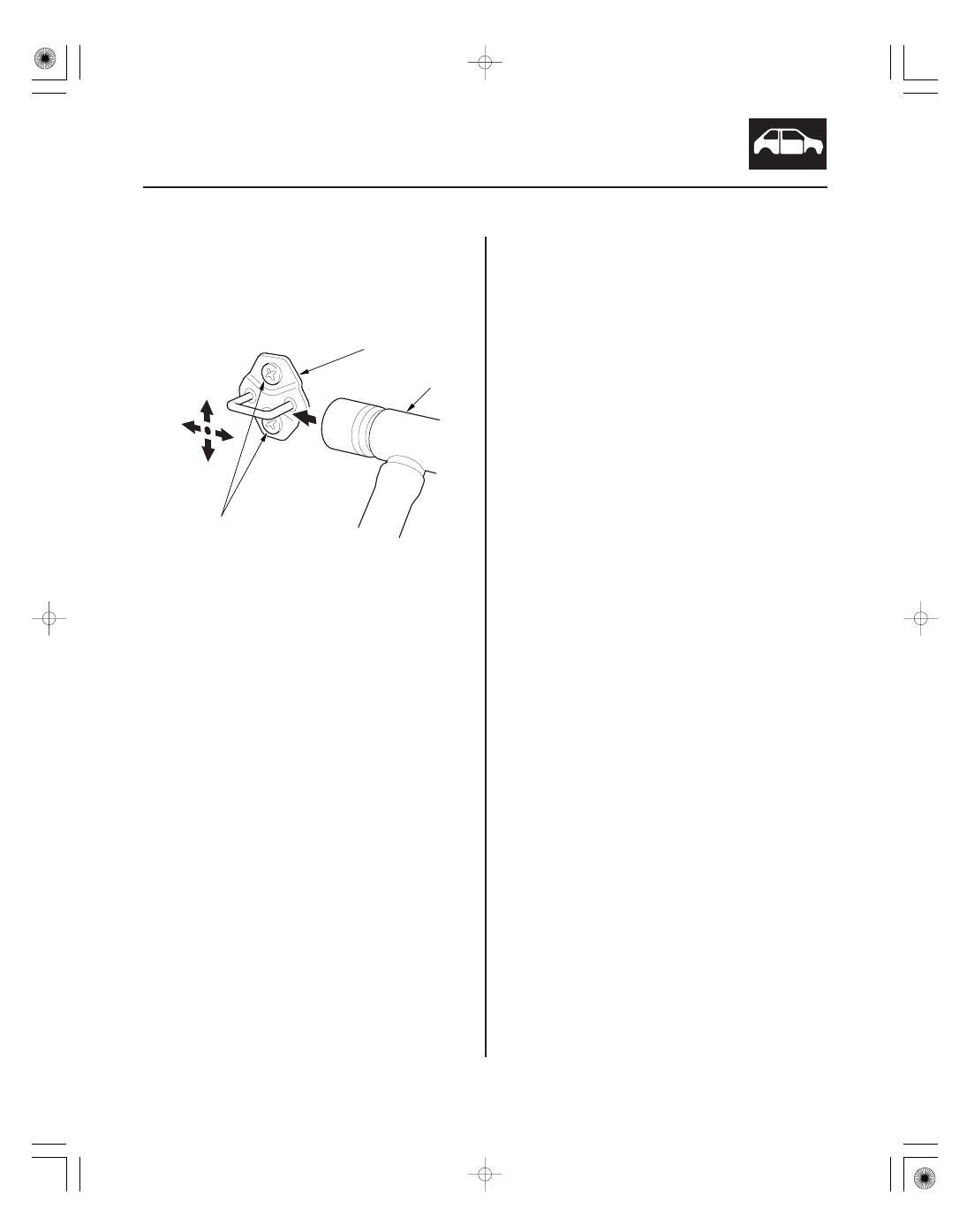

Front and Rear Door Striker Adjustment

B
8 x 1.25 mm
18 N·m (1.8 kgf·m, 13 lbf·ft)

A

C

Make sure the door latches securely without slamming
it. If necessary, adjust the striker (A): The striker nuts
are fixed, but the striker can be adjusted slightly up or
down, and in or out.

1. Loosen the screws (B).

2. Wrap the striker with a shop towel, then adjust the

striker by tapping it with a plastic hammer (C). Do
not tap the striker too hard.

3. Lightly tighten the screws.

4. Hold the outer handle out, and push the door

against the body to be sure the striker allows a
flush fit. If the door latches properly, tighten the
screws to the specified torque, and recheck.

08/08/21 15:00:02 61SNR030_200_0033

＊０１

＊０２

ＳＮＲ９Ａ００Ｊ３４３００００００００ＤＡＡＴ００

20-32

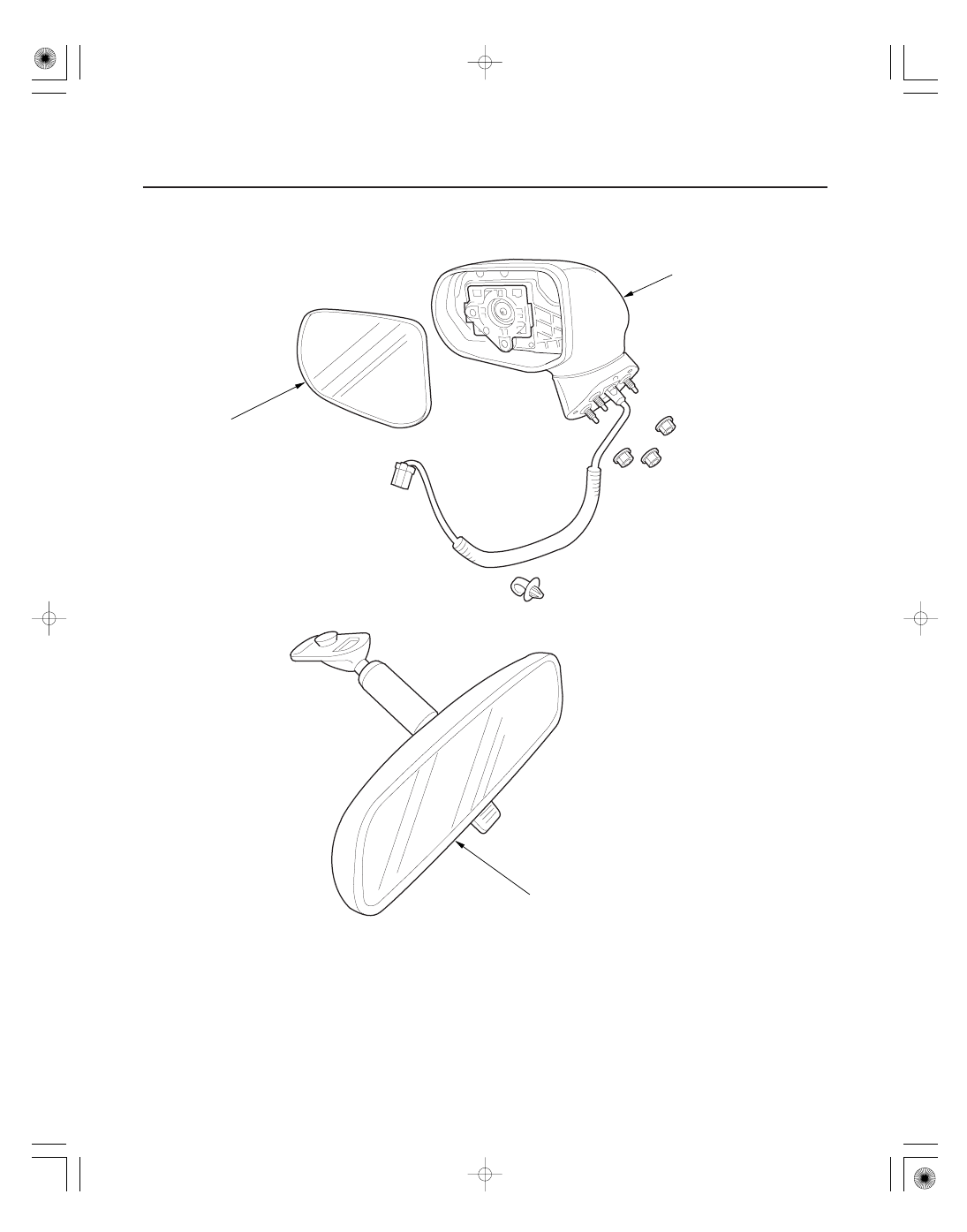

Mirrors

Component Location Index

MIRROR HOLDER

POWER MIRROR

REARVIEW MIRROR

Replacement, page 20-34

Replacement,

page 20-33

Replacement, page 20-35

08/08/21 15:00:03 61SNR030_200_0034

０１

０２

０３

ＳＮＲ９Ａ００Ｊ３４３０００４４０５１ＫＢＡＴ１０

20-33

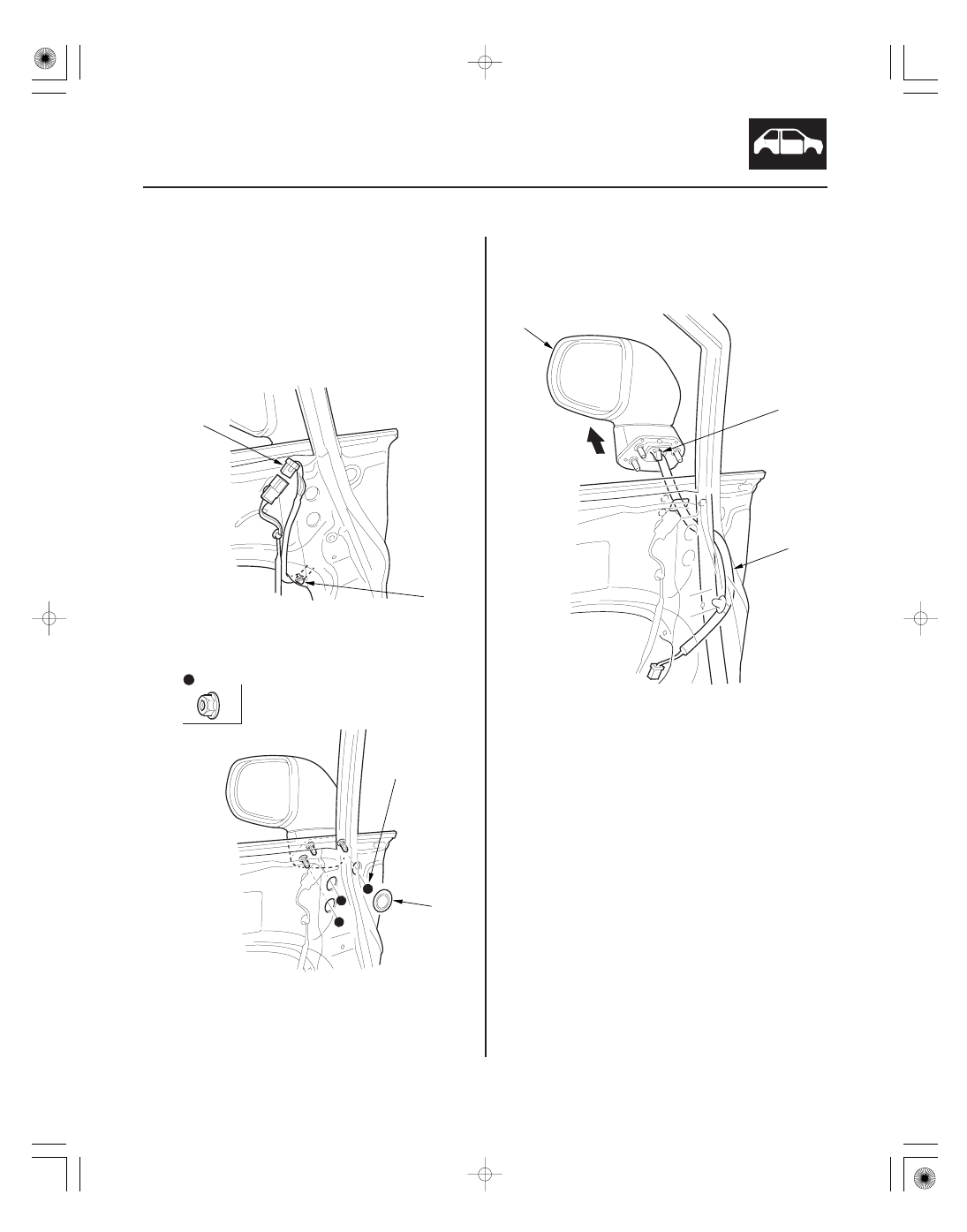

Power Mirror Replacement

B

A

Fastener Locations

: Nut, 3

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

A

B

C

1. Raise the door glass fully.

2. Remove these items:

• Door panel (see page 20-7)
• Plastic cover, as needed (see step 4 on page 20-9)

3. Disconnect the connector (A), and detach the

harness clip (B).

4. Remove the maintenance cap (A), and remove the

nuts.

5. While holding the mirror (A), detach the clip (B),

then remove the mirror, and pull the harness (C)
out through the hole in the door. Take care not to
scratch the door.

6. Install the mirror in the reverse order of removal,

and make sure the connector is plugged in properly.

08/08/21 15:00:04 61SNR030_200_0035
