Acura CSX. Manual - part 32

０３

＊０１

＊０２

5-25

A

B

A

B

10 x 1.25 mm
49 N·m
(5.0 kgf·m, 36 lbf·ft)

6 x 1.0 mm
10 N·m
(1.0 kgf·m, 7.2 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

D

A

C

B

6 x 1.0 mm
10 N·m
(1.0 kgf·m, 7.2 lbf·ft)

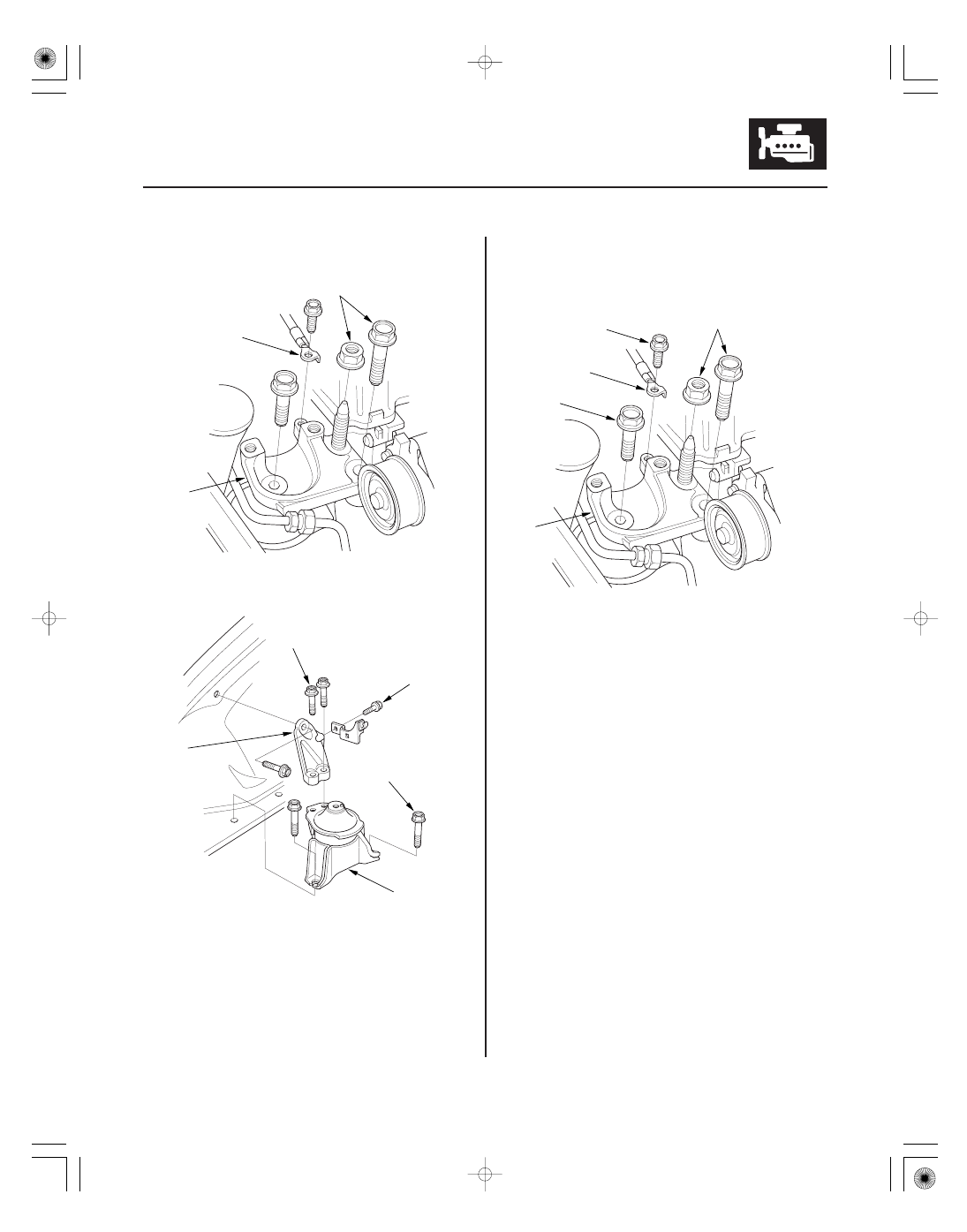

3. Remove the ground cable (A), then remove the side

engine mount bracket (B).

4. Remove the side engine mount stiffener (A), then

remove the side engine mount (B).

5. Install the side engine mount, then install the side

engine mount stiffener.

6. Install the side engine mount bracket (A), loosely

tighten the new bolt and nut (B), then loosely
tighten the bolt (C).

7. Install the ground cable (D).

8. Remove the air cleaner assembly (see page 11-345).

Replace.

Replace.

０６

０７

０８

０９

M/T model

A/T model

5-26

Engine Assembly

A

A

A

A

9. Loosen the transmission mounting bolt and nuts

(A).

10. Raise the vehicle on the lift.

11. Remove the splash shield (see step 25 on page 5-5).

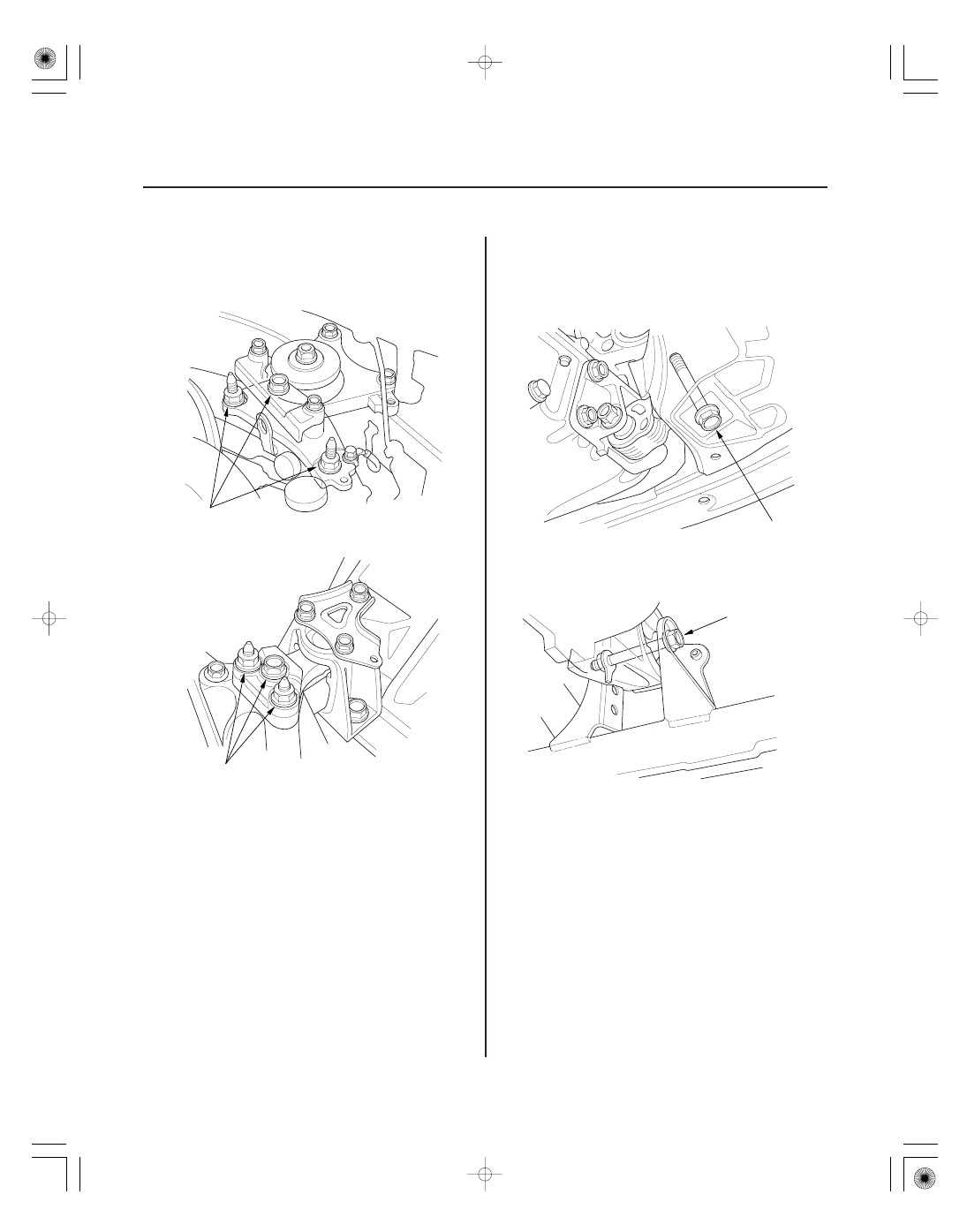

12. Loosen the lower torque rod mounting bolt (A).

13. M/T model: Loosen the front mount mounting

bolt (A).

１０

１１

１２

M/T model

A/T model

5-27

12 x 1.25 mm
72 N·m
(7.3 kgf·m, 52 lbf·ft)

14 x 1.5 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

12 x 1.25 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

12 x 1.25 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

14. Lower the vehicle on the lift.

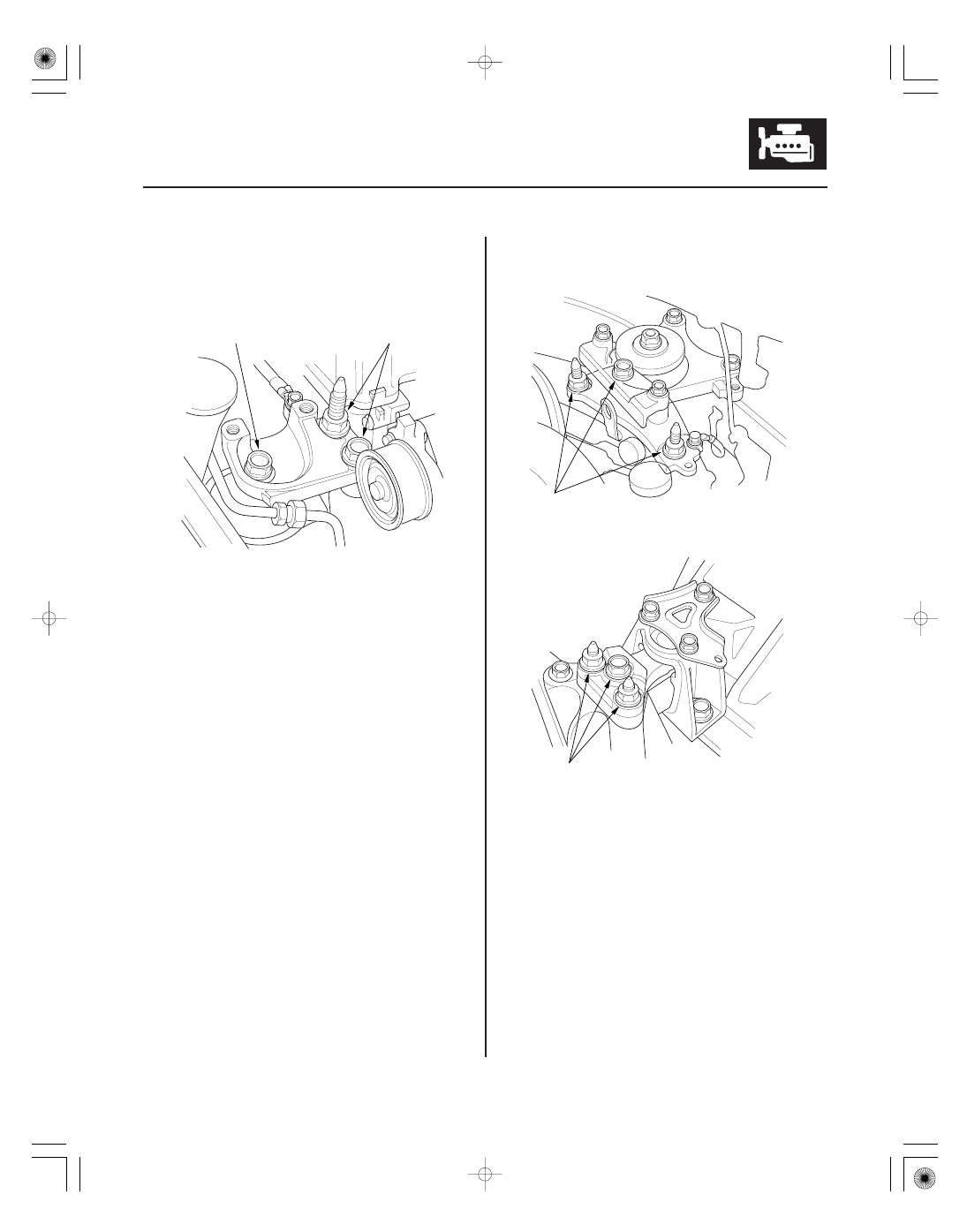

15. Tighten the side engine mount mounting bolts and

nut.

16. Tighten the transmission mounting bolt and nuts.

１３

１４

１５

M/T model

A/T model

5-28

Engine Assembly

14 x 1.5 mm
93 N·m
(9.5 kgf·m, 69 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

17. Raise the vehicle on the lift.

18. Tighten the lower torque rod mounting bolt.

19. Lower the vehicle on the lift.

20. Install the air cleaner assembly (see page 11-345).

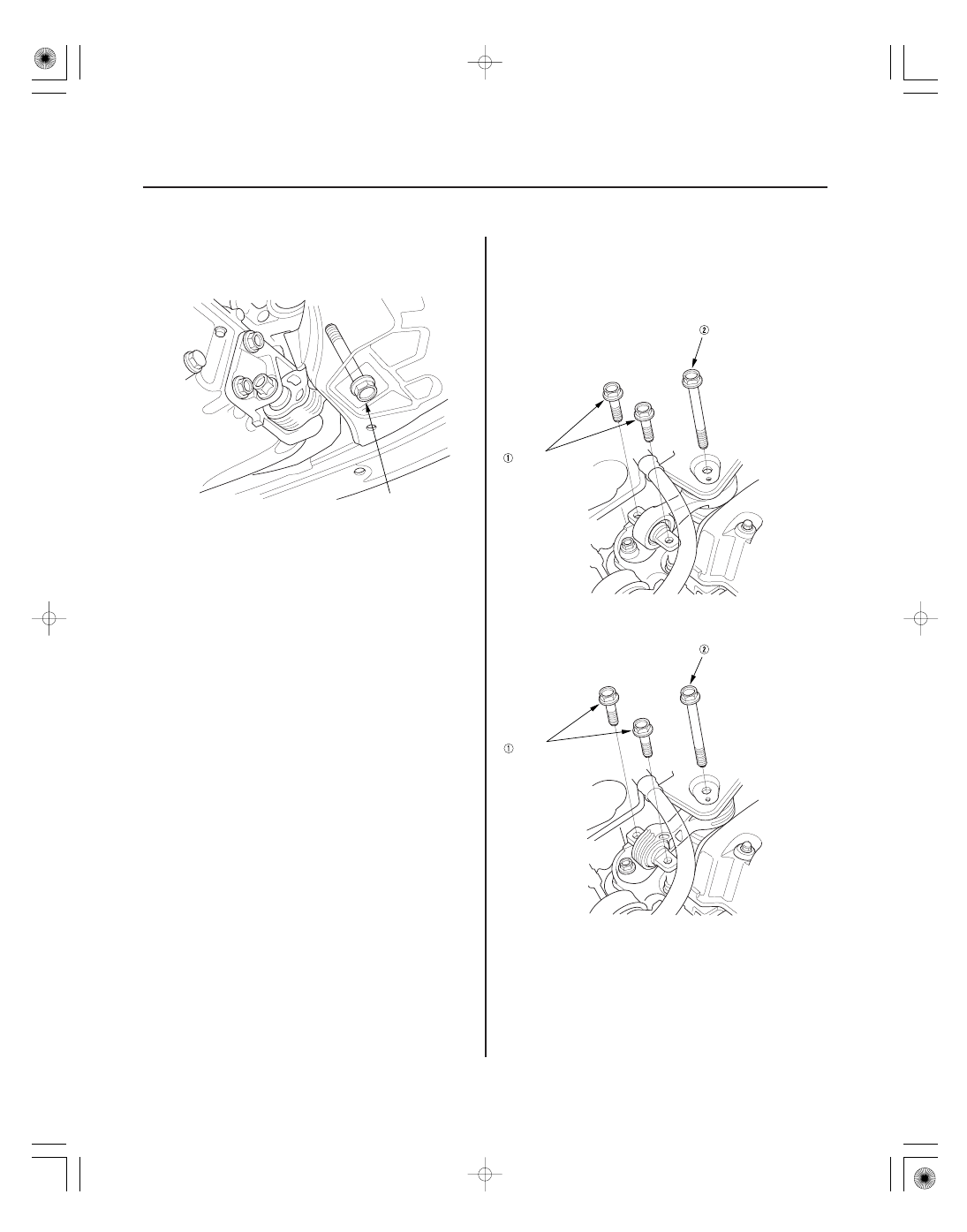

21. Install the upper torque rod, then tighten the new

upper torque rod mounting bolts in the numbered
sequence shown.

Replace.

Replace.

Replace.

Replace.
