Transmission Mount Replacement

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

A

22. Raise the vehicle on the lift.

23. M/T model: Tighten the front mount mounting bolt.

24. Install the splash shield (see step 40 on page 5-20).

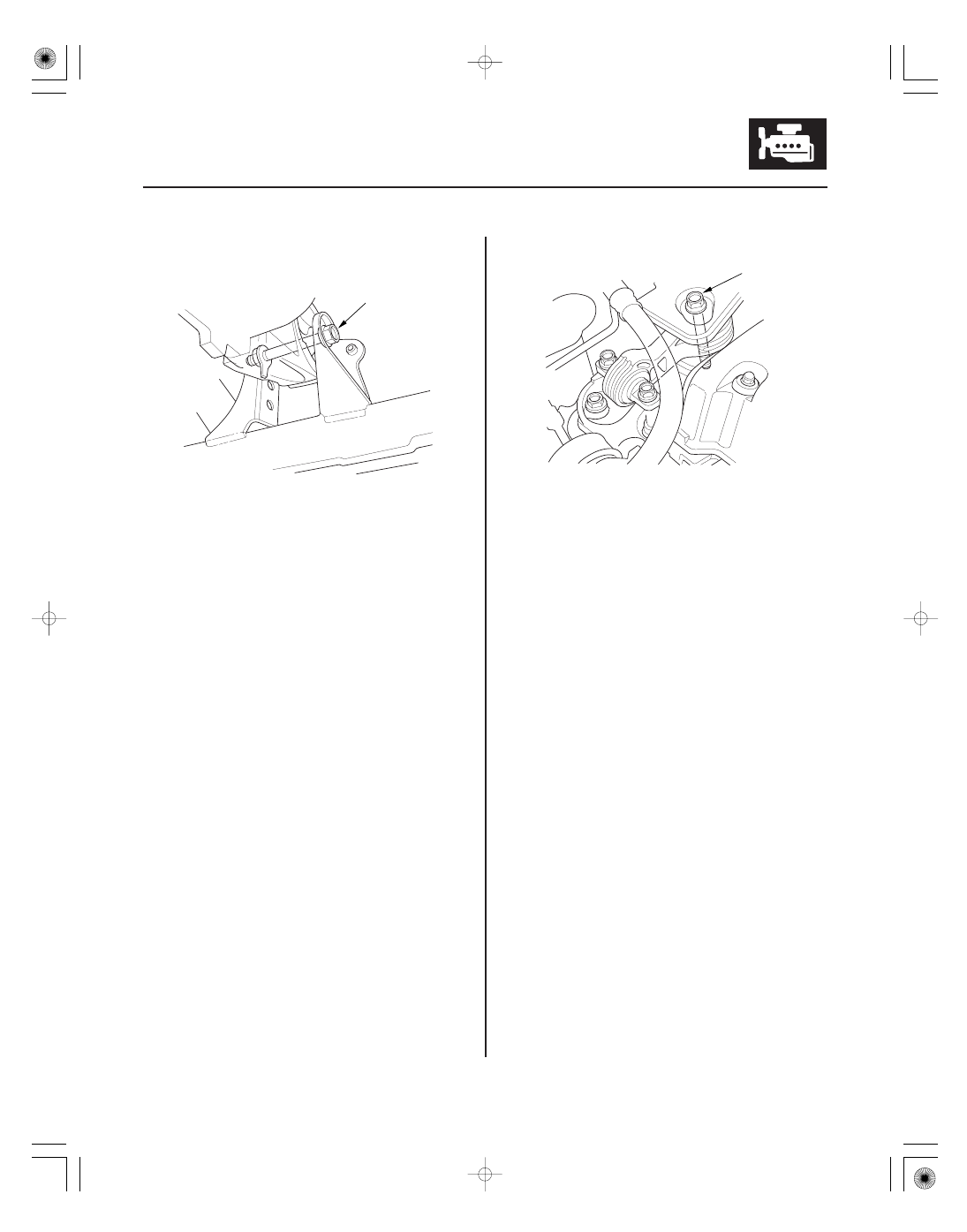

1. Loosen the upper torque rod mounting bolt (A).

2. Remove the air cleaner assembly (see page 11-345).

3. Remove the engine control module (ECM)/

powertrain control module (PCM) cover, then
remove the three bolts securing the ECM/PCM (see
step 10 on page 5-4).

4. Remove the under hood fuse/relay box from the

ECM/PCM bracket, then remove the ECM/PCM
bracket (see step 13 on page 5-4).

１６

０１

ＳＮＲ９Ａ００Ａ１８２２４０５９８０６ＫＢＡＴ０１

5-29

5-29

Transmission Mount Replacement

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

A

22. Raise the vehicle on the lift.

23. M/T model: Tighten the front mount mounting bolt.

24. Install the splash shield (see step 40 on page 5-20).

1. Loosen the upper torque rod mounting bolt (A).

2. Remove the air cleaner assembly (see page 11-345).

3. Remove the engine control module (ECM)/

powertrain control module (PCM) cover, then
remove the three bolts securing the ECM/PCM (see
step 10 on page 5-4).

4. Remove the under hood fuse/relay box from the

ECM/PCM bracket, then remove the ECM/PCM
bracket (see step 13 on page 5-4).

０４

０５

＊０１

＊０２

M/T model

A/T model

5-30

Engine Assembly

A

A

D
12 x 1.25 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

D
12 x 1.25 mm
74 N·m
(7.5 kgf·m,
54 lbf·ft)

C

E
12 x 1.25 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

6 x 1.0 mm
10 N·m
(1.0 kgf·m,
7.2 lbf·ft)

B

D
12 x 1.25 mm
64 N·m
(6.5 kgf·m,
47 lbf·ft)

D
12 x 1.25 mm
64 N·m
(6.5 kgf·m,
47 lbf·ft)

C

A

10 x 1.25 mm
38 N·m
(3.9 kgf·m, 28 lbf·ft)

E
12 x 1.25 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

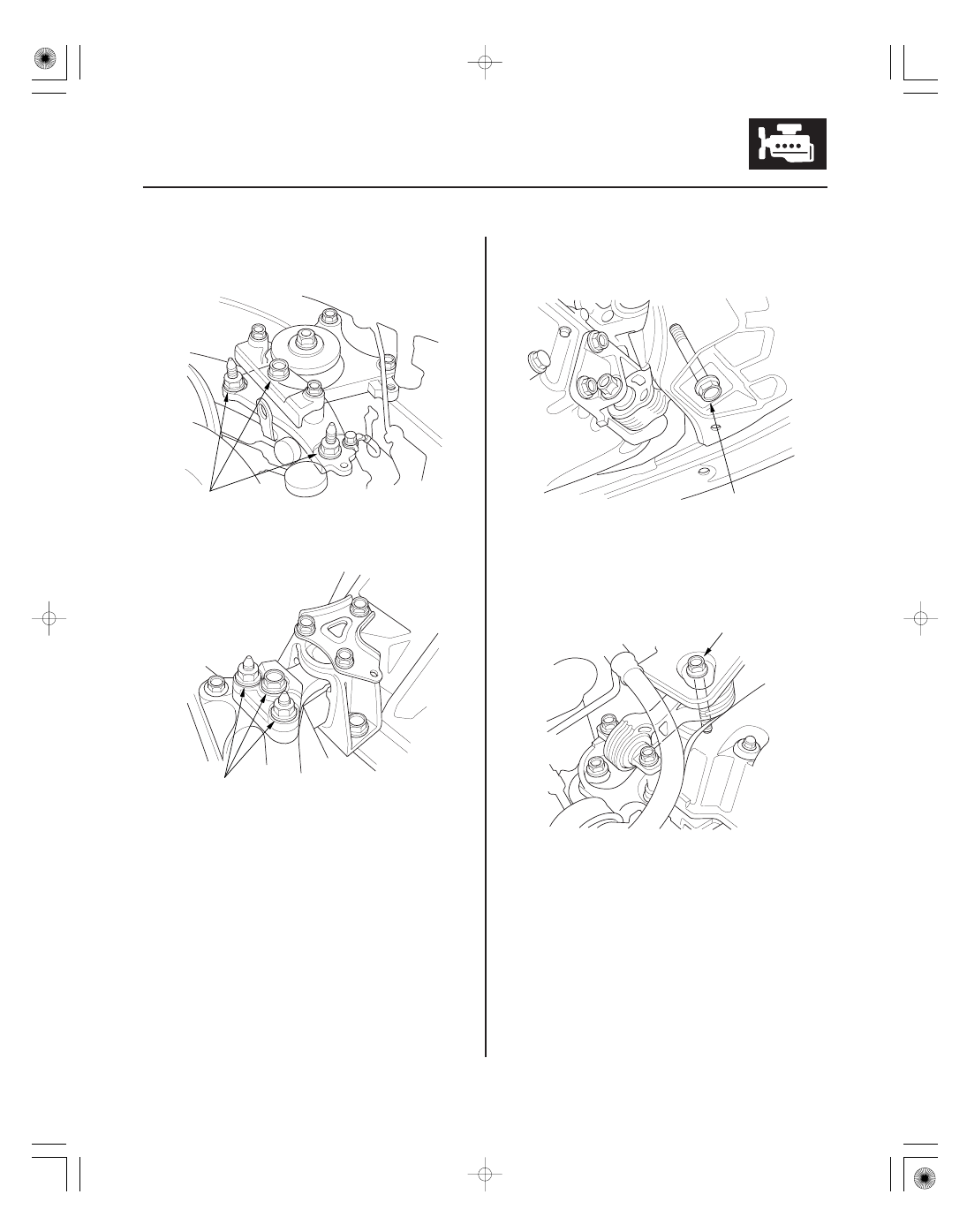

5. Raise the vehicle on the lift.

6. Remove the splash shield (see step 25 on page 5-5).

7. Loosen the lower torque rod mounting bolt (A).

8. M/T model: Loosen the front mount mounting

bolt (A).

9. Lower the vehicle on the lift.

10. A/T model: Remove the transmission mount

stiffener (A).

11. M/T model: Remove the ground cable (B).

12. Remove the transmission mount (C).

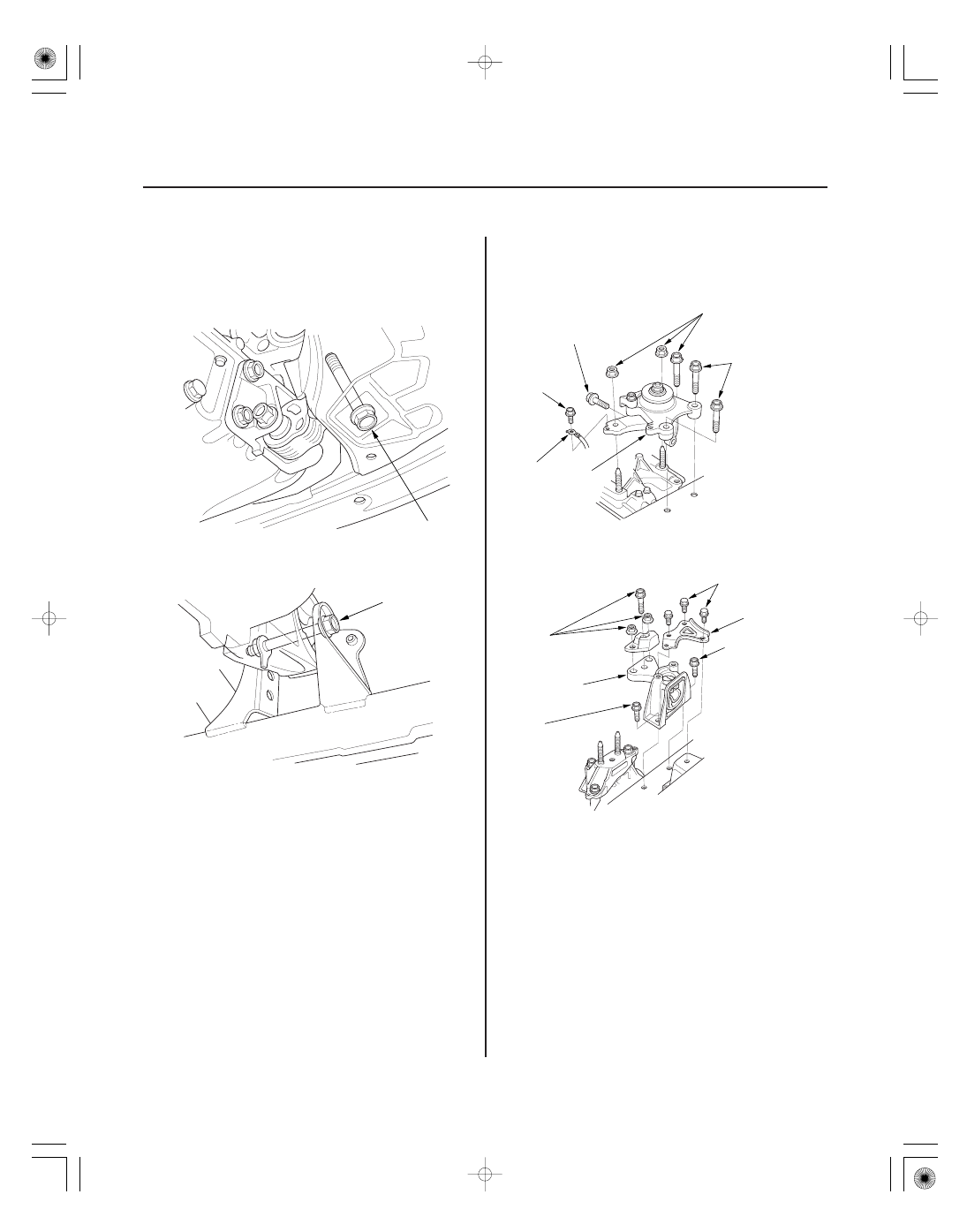

13. Install the transmission mount, and tighten the

transmission mount mounting bolts (D).

14. A/T model: Install the transmission mount stiffener.

15. Loosely tighten the new transmission mounting

bolt and nuts (E).

16. M/T model: Install the ground cables.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

０６

０７

０８

０９

M/T model

A/T model

5-31

12 x 1.25 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

12 x 1.25 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

14 x 1.5 mm
93 N·m
(9.5 kgf·m, 69 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

17. Tighten the transmission mounting bolt and nuts.

18. Raise the vehicle on the lift.

19. Tighten the lower torque rod mounting bolt.

20. Lower the vehicle on the lift.

21. Tighten the upper torque rod mounting bolt.
