Acura CSX. Manual - part 31

２８

＊０９

０５

３０

5-22

Engine Assembly

A

B

B

A

6 x 1.0 mm
10 N·m
(1.0 kgf·m, 7.2 lbf·ft)

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

B

C

A

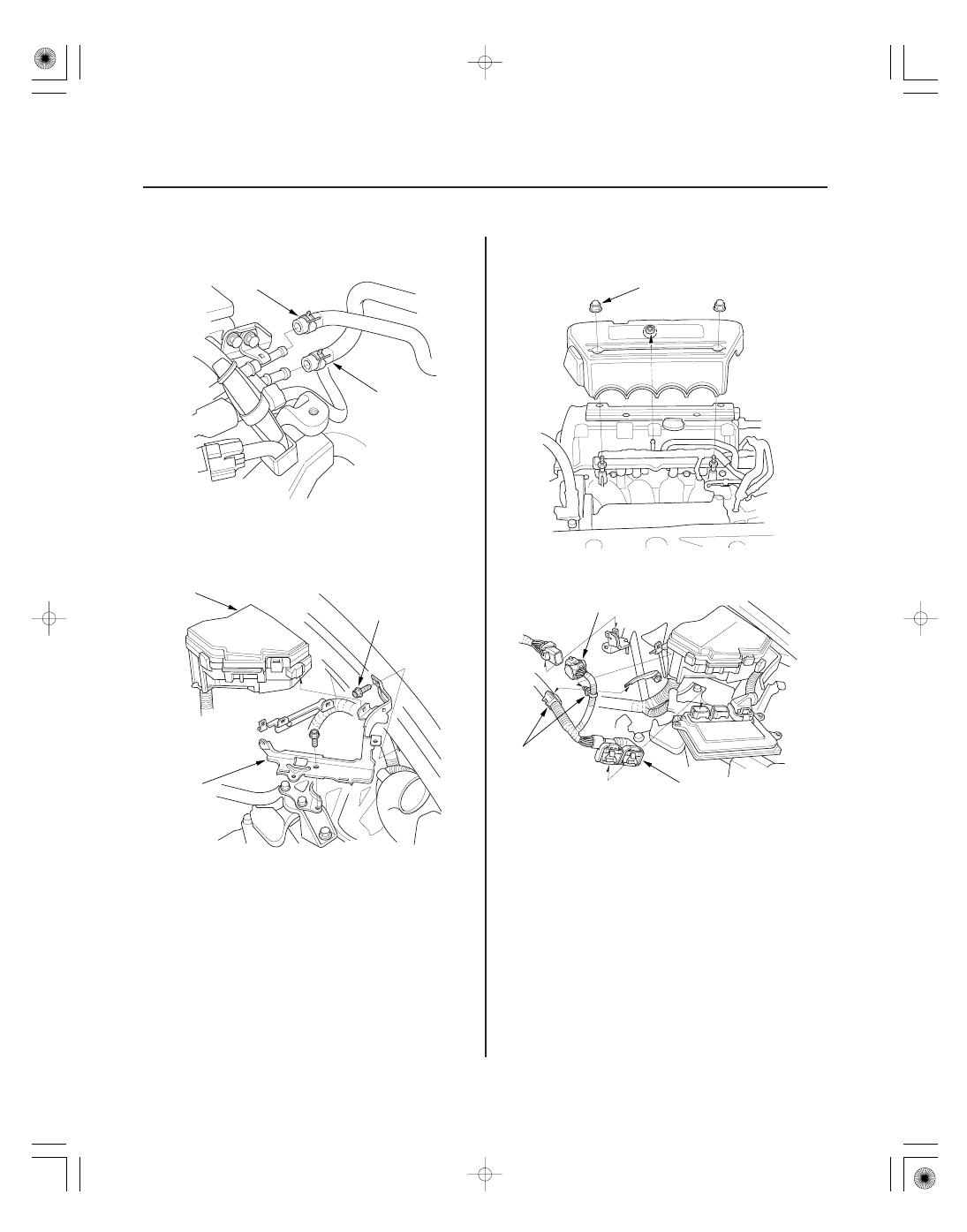

51. Connect the evaporative emission (EVAP) canister

hose (A) and the brake booster vacuum hose (B).

52. Install the engine control module (ECM)/powertrain

control module (PCM) bracket (A), then install the
under-hood fuse/relay box (B) to the ECM/PCM
bracket.

53. K20Z3 engine: Install the engine cover.

54. Connect the ECM/PCM connectors (A) and the

engine wire harness connector (B).

55. Install the harness clamps (C).

＊１０

３２

＊１１

5-23

B

A

6 x 1.0 mm
10 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

A

B

C

6 x 1.0 mm
10 N·m
(1.0 kgf·m, 7.2 lbf·ft)

C

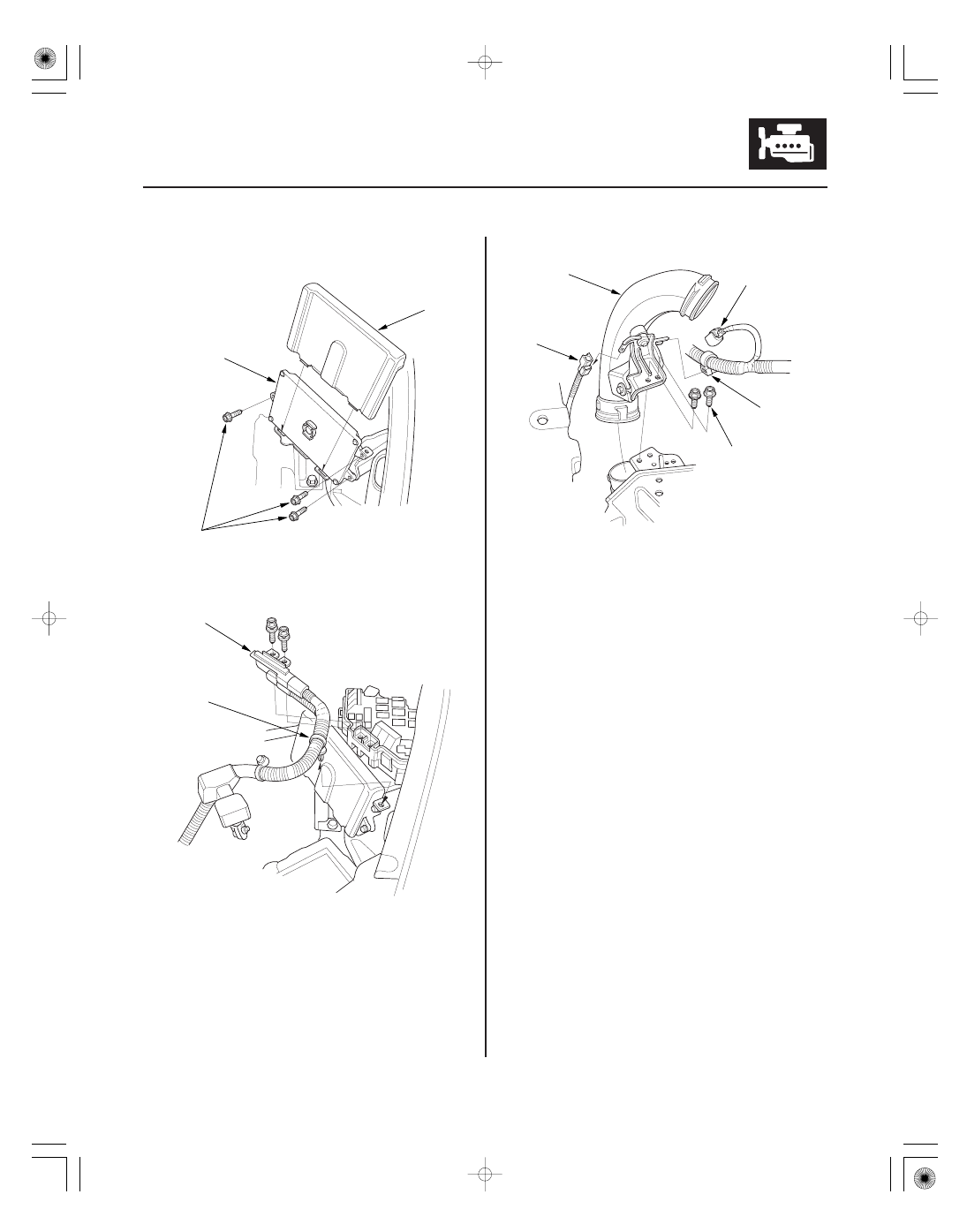

56. Install the ECM/PCM (A), then install the ECM/PCM

cover (B).

57. Connect the battery cables (A) to the under-hood

fuse/relay box.

58. Install the harness clamp (B).

59. Install the pipe (A).

60. Connect the connector (B), and install the harness

clamps (C).

61. Install the under cowl-panel (see step 4 on page

20-164).

62. Install the air cleaner assembly (see page 11-345).

63. Install the front wheels.

64. Do the battery installation procedure (see page

22-69).

65. Inspect for fuel leaks. Turn the ignition switch to

ON (II) (do not operate the starter) so the fuel pump
runs for about 2 seconds and pressurizes the fuel
line. Repeat this operation three times, then check
for fuel leakage at any point in the fuel line.

66. Refill the engine with engine oil (see step 4 on page

8-10).

０１

０２

ＳＮＲ９Ａ００Ａ１８２２４００００００ＫＢＡＴ１０

M/T model

A/T model

5-24

5-24

Engine Assembly

Side Engine Mount Replacement

67. Refill the transmission with fluid:

• Manual transmission (see step 3 on page 13-5)
• Automatic transmission (see step 3 on page

14-232)

68. A/T model: Move the shift lever to each gear, and

verify that the A/T gear position indicator follows
the transmission range switch.

69. M/T model: Check that the transmission shifts into

gear smoothly.

70. Refill the radiator with engine coolant, and bleed

the air from the cooling system with the heater
valve open (see step 6 on page 10-8).

71. Do the ECM/PCM reset procedure (see page 11-4).

72. Do the crankshaft position (CKP) pattern clear/CKP

pattern learn procedure (see page 11-4).

73. Inspect the idle speed (see page 11-309).

74. Inspect the ignition timing (see page 4-20).

75. Check the wheel alignment (see page 18-5).

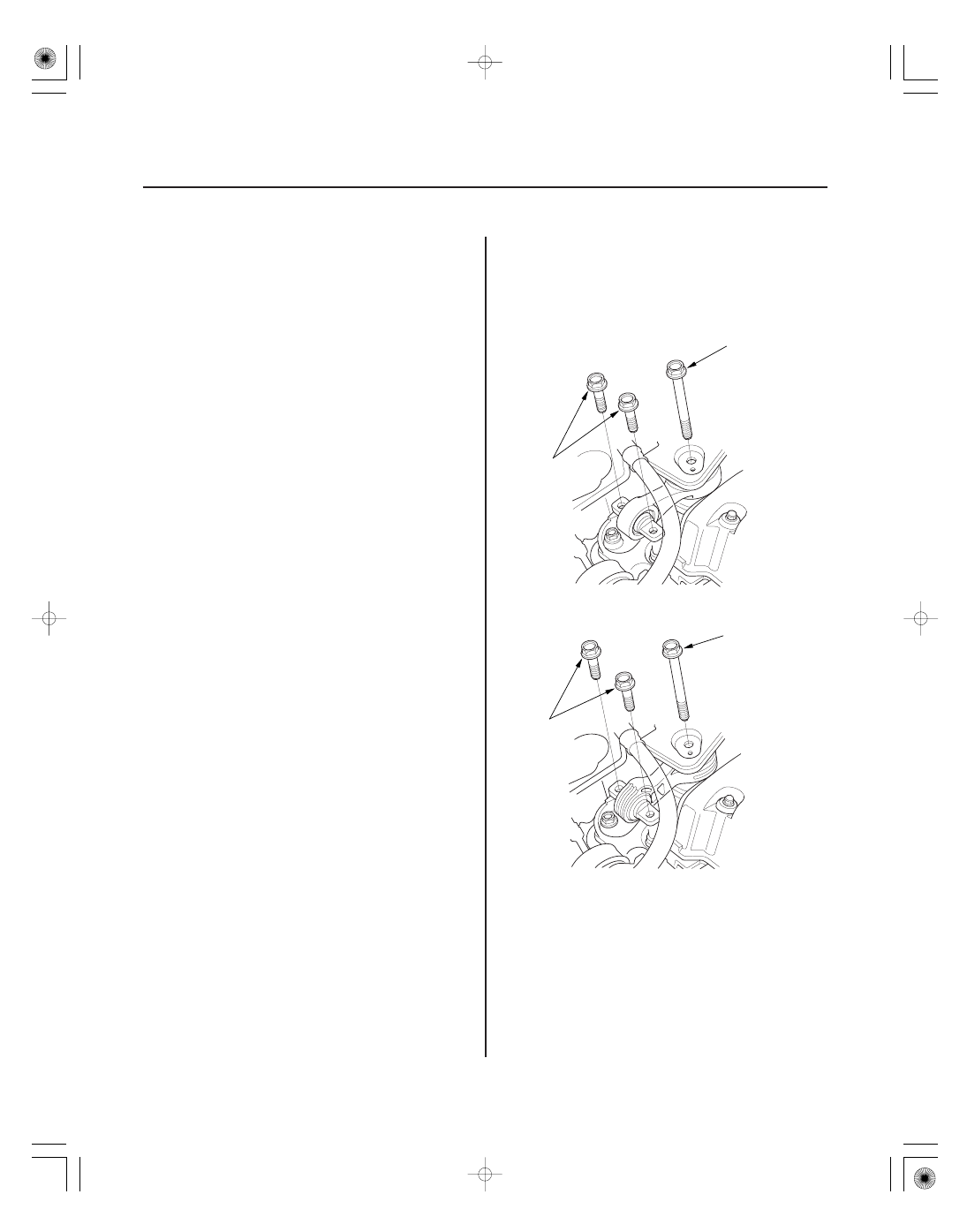

1. Support the engine with a jack and wood block

under the oil pan.

2. Remove the upper torque rod.

Replace.

Replace.

Replace.

Replace.
