K20Z3 engine

5-14

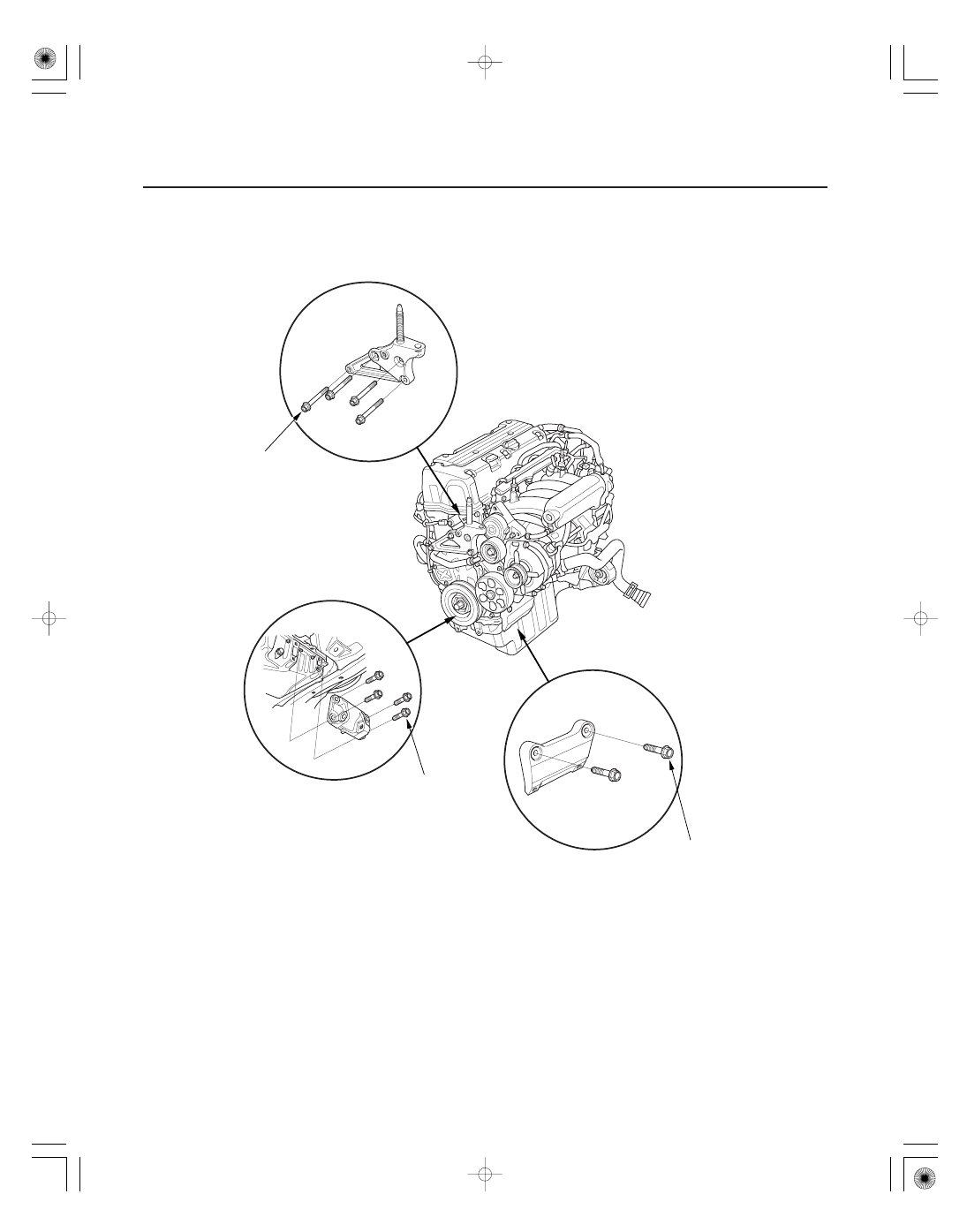

Engine Assembly

SIDE ENGINE MOUNT BRACKET

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

10 x 1.25 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

A/C COMPRESSOR BRACKET

LOWER TORQUE ROD BRACKET

Replace.

＊０１

３５

０２

１２

5-15

A/T model

M/T model

07AAK-SNAA120

VSB02C000015

AAR-T1256

B

C

A

D

VSB02C000025

A

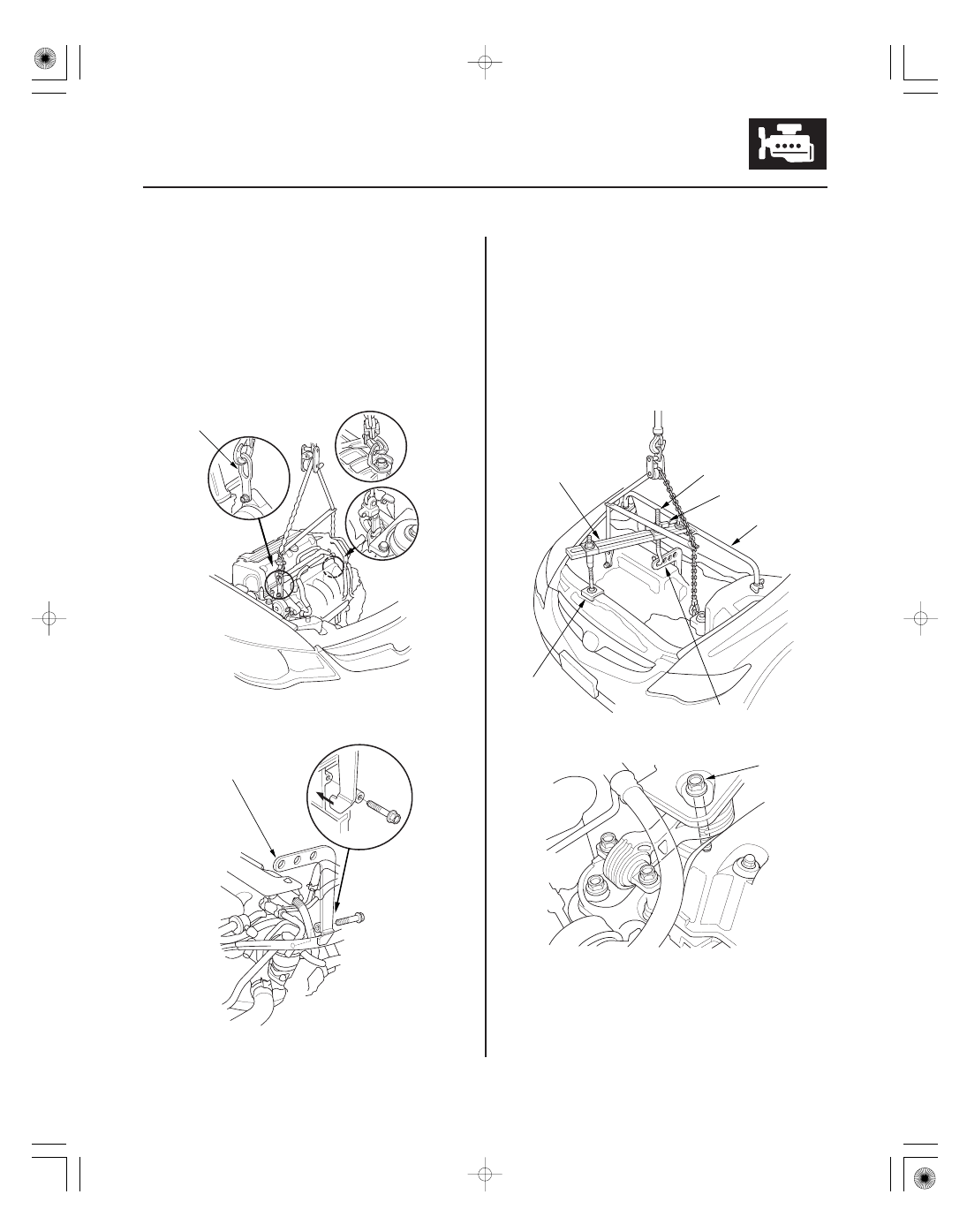

2. Raise the vehicle on the lift, and position the

engine/transmission under the vehicle. Lower the
vehicle, and install the universal lifting eyelet
(07AAK-SNAA120). Attach a chain hoist to the
universal eyelet and the transmission hook, then lift
the engine into position in the vehicle.

NOTE: Reinstall the mounting bolts/support nuts in
the sequence given in the following steps. Failure
to follow this sequence may cause excessive noise
and vibration, and reduce engine mount life.

3. Attach the engine hanger adapter (VSB02C000015)

to the threaded hole in the cylinder head.

4. Install the front leg assembly (A), the hook (B), and

the wing nut (C) to an A and Reds engine support
hanger (AAR-T1256) onto the 2006 civic engine
hanger (VSB02C000025). Carefully position the
engine hanger on the vehicle, and attach the hook
to the forward hole in the engine hanger adapter
(D). Tighten the wing nut by hand to lift and support
the engine/transmission.

NOTE: Be careful when working around the
windshield.

5. Loosen the upper torque rod mounting bolt (A).

１３

１４

＊０２

０９

5-16

Engine Assembly

14 x 1.5 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

12 x 1.25 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

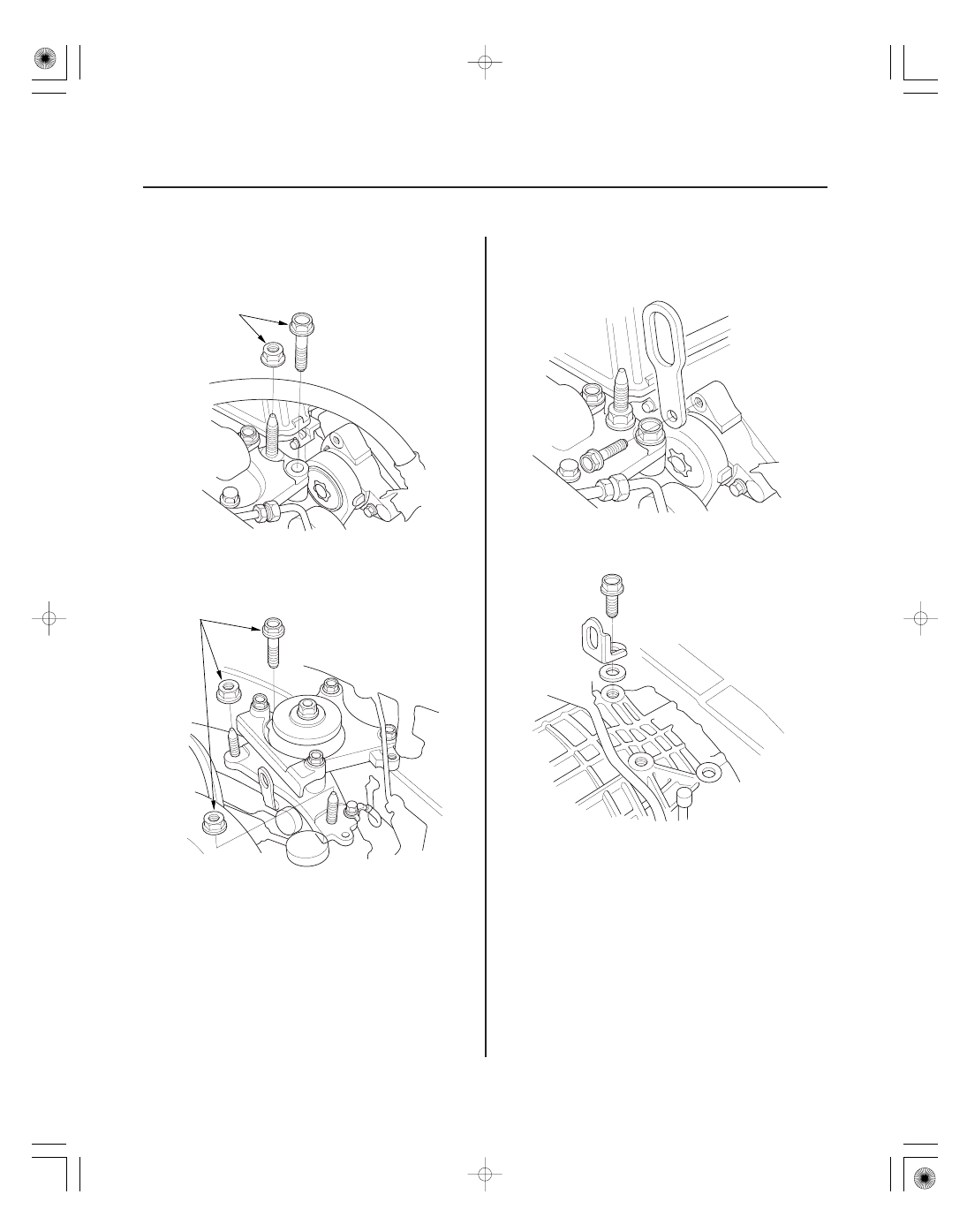

6. Tighten the new side engine mount bracket

mounting bolt and nut.

7. M/T model: Tighten the new transmission

mounting bolt and nuts.

8. Remove the chain hoist.

9. Remove the universal lifting eyelet.

10. A/T model: Remove the transmission hanger

bracket (P/N 21232-RCT-A00).

Replace.

Replace.

＊０３

１１

＊０４

＊０５

5-17

A

B

6 x 1.0 mm
10 N·m
(1.0 kgf·m, 7.2 lbf·ft)

12 x 1.25 mm
59 N·m (6.0 kgf·m, 43 lbf·ft)

B
12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

A
10 x 1.25 mm
38 N·m
(3.9 kgf·m, 28 lbf·ft)

B
12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

C
12 x 1.25 mm
74 N·m (7.5 kgf·m, 54 lbf·ft)

VSB02C000016

A

C

D

B

14 x 1.5 mm
103 N·m
(10.5 kgf·m, 75.9 lbf·ft)

14 x 1.5 mm
103 N·m
(10.5 kgf·m, 75.9 lbf·ft)

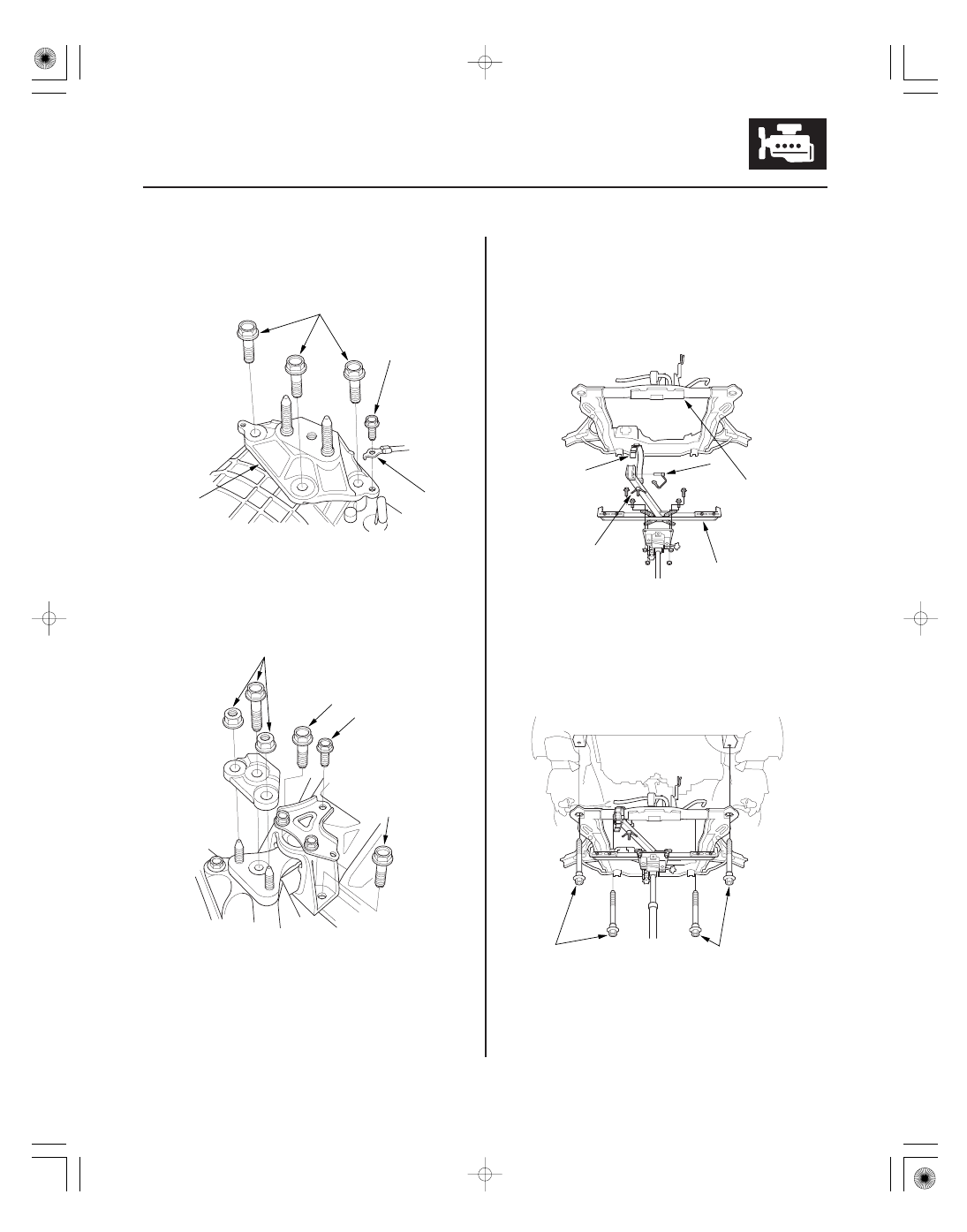

11. A/T model: Install the transmission mount bracket

(A), then install the ground cable (B).

12. A/T model: Install the transmission mount, then

tighten the transmission mount stiffener mounting
bolt (A) and the new transmission mount mounting
bolts (B).

13. A/T model: Tighten the new transmission mounting

bolt and nuts (C).

14. Raise the vehicle on the lift.

15. Attach the front subframe adapter (VSB02C000016)

to the front subframe, and hang the belt (A) of the
front subframe adapter over the front of the
subframe (B). Secure the belt with its stop (C), then
tighten the wing nut (D).

16. Line up the slots in the front subframe adapter

arms with the bolt holes on the corner of the jack
base, then securely attach them with four bolts. Lift
the subframe up to the body.

17. Loosely install the new front subframe mounting

bolts.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.
