5-10

Engine Assembly

A

B

A

B

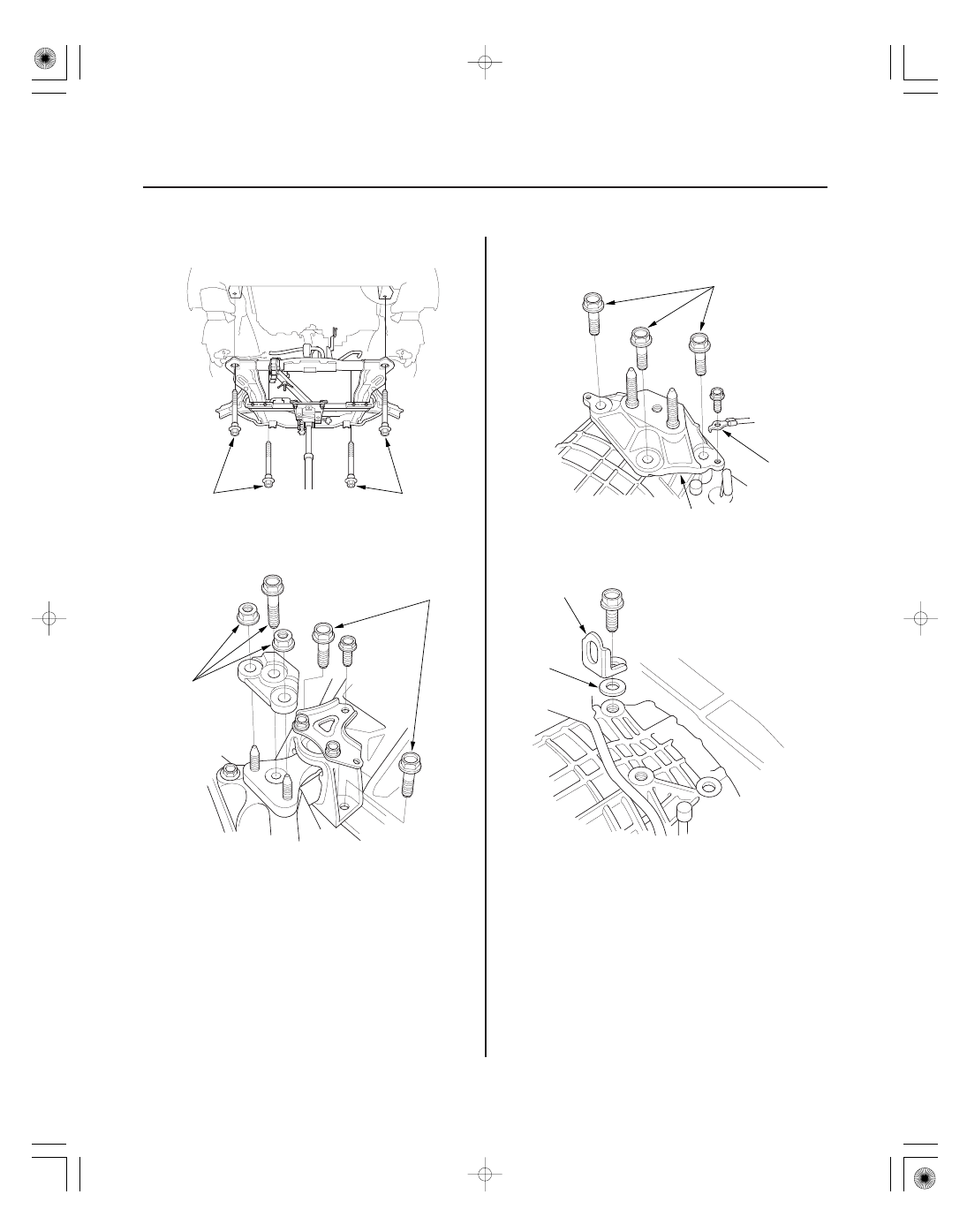

55. Remove the front subframe.

56. Lower the vehicle on the lift.

57. A/T model: Remove the transmission mount.

58. A/T model: Remove the ground cable (A), then

remove the transmission mount bracket (B).

59. A/T model: Install the transmission hanger bracket

(P/N 21232-RCT-A00) (A) and a washer (B) on the
transmission.

Replace.

Replace.

Replace.

Replace.

Replace.

０４

＊０６

２１

２２

5-11

07AAK-SNAA120

B
07AAK-SNAA120

A

A/T model

C

M/T model

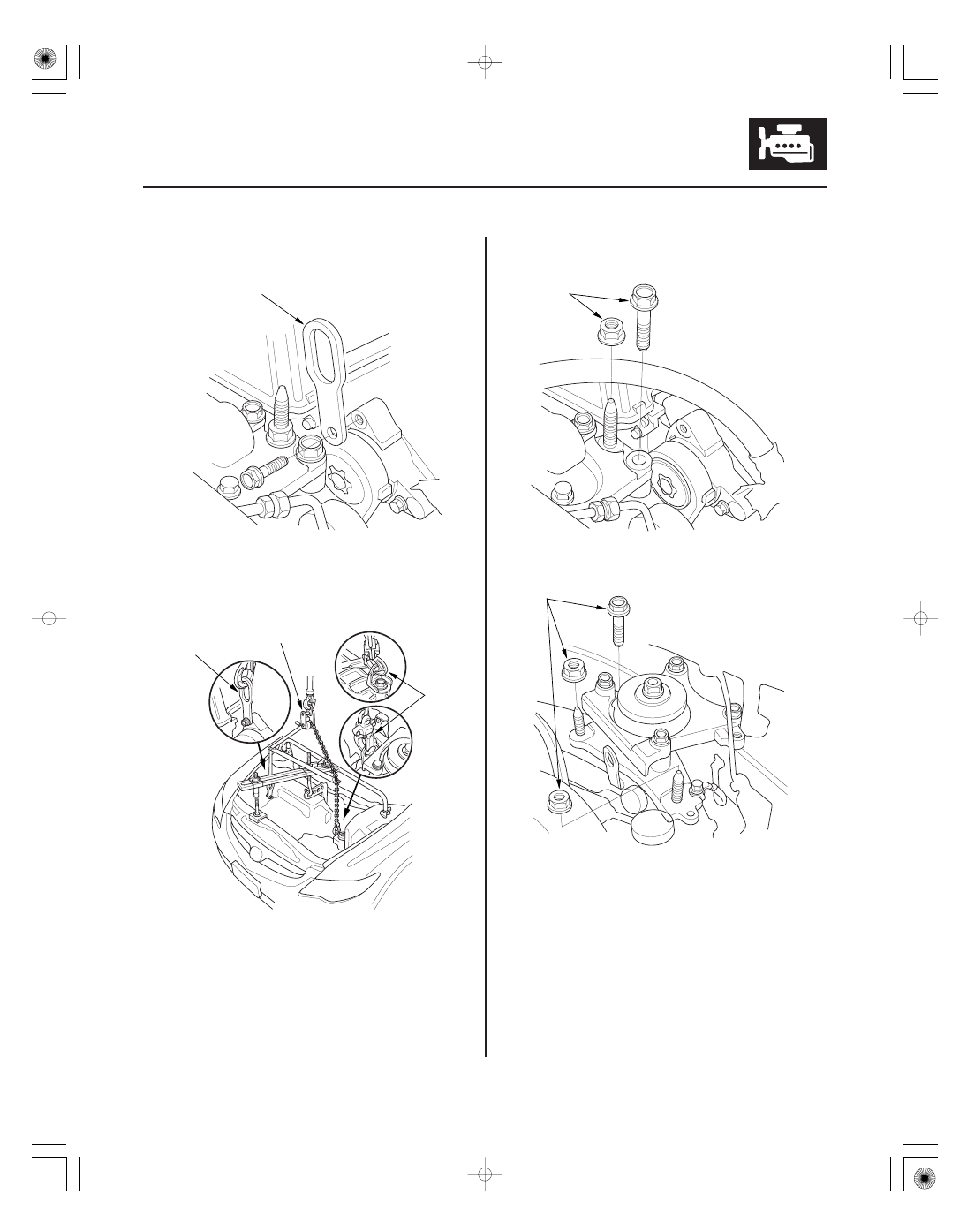

60. Install the universal lifting eyelet (07AAK-

SNAA120).

61. Attach a chain hoist (A) to the universal lifting

eyelet (B) and the transmission hook (C), then lift
the engine/transmission until it’s securely
supported by the chain hoist, and remove the
engine hanger.

62. Remove the side engine mount bracket mounting

bolt and nut.

63. M/T model: Remove the transmission mount

bracket mounting bolt and nuts.

Replace.

Replace.

5-12

Engine Assembly

64. Check that the engine/transmission is completely

free of vacuum hoses, fuel and coolant hoses, and
electrical wiring.

65. Slowly lower the engine/transmission about

150 mm (6 in.). Check once again that all hoses and
electrical wiring are disconnected and free from the
engine/transmission, then lower it all the way.

66. Disconnect the chain hoist from the engine/

transmission.

67. Raise the vehicle on the lift, then remove the

engine/transmission from under the vehicle.

＃

＠

０１

ＳＮＲ９Ａ００Ａ１８２２３８０００００ＫＣＡＴ００

Special Tools Required

K20Z2 engine

5-13

Engine Installation

SIDE ENGINE MOUNT BRACKET

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

LOWER TORQUE ROD BRACKET

A/C COMPRESSOR BRACKET

12 x 1.25 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

• Universal lifting eyelet 07AAK-SNAA120
• Engine hanger adapter VSB02C000015
• Engine support hanger, A and Reds AAR-T1256
• 2006 Civic engine hanger VSB02C000025
• Front subframe adapter VSB02C000016

: These special tools are available through Honda Canada Inc. Technical Tools Department; FAX

866-398-8665/

e-mail: ch_technicaltools

ch.honda.com

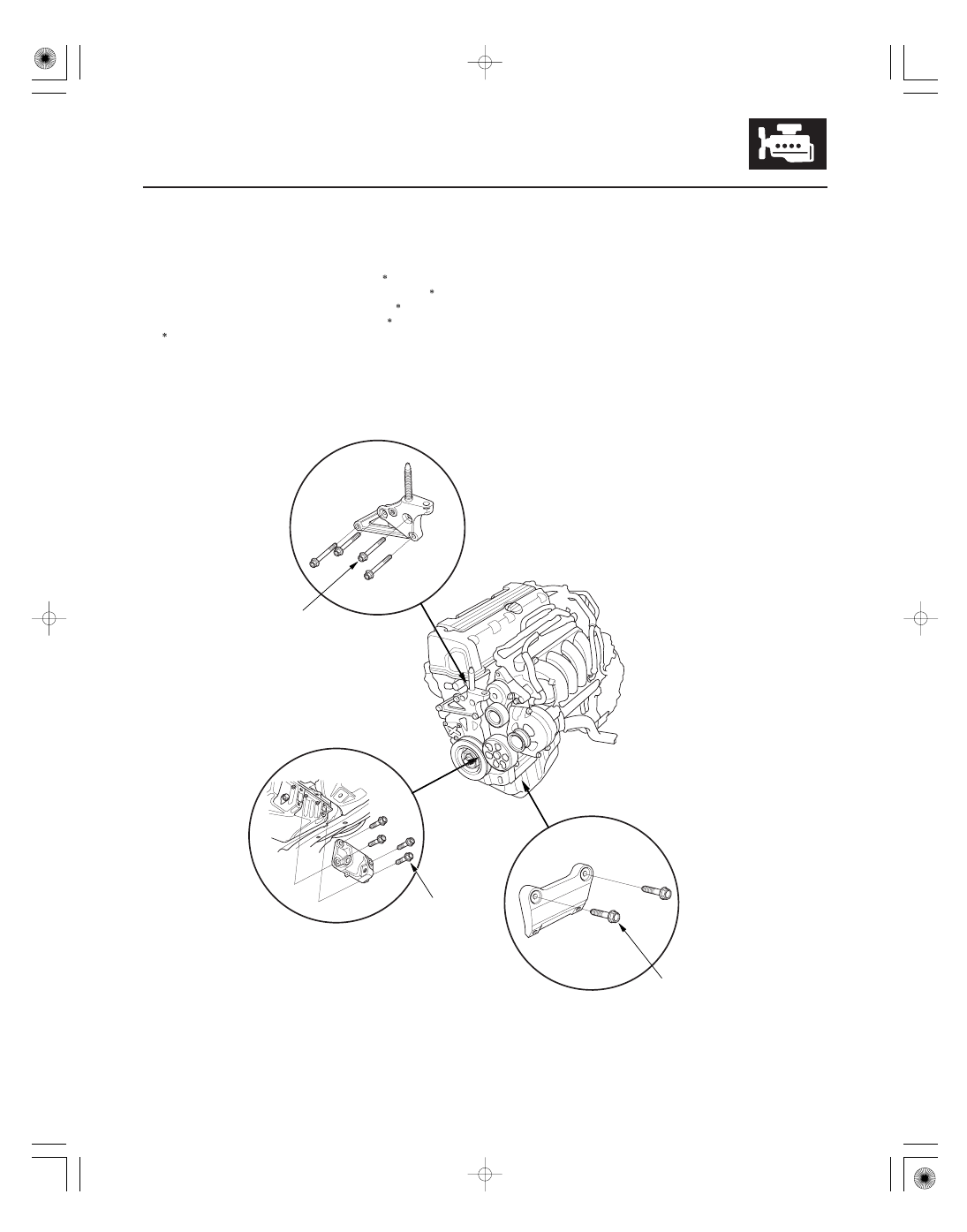

1. Install the engine mount brackets and the accessory brackets, then tighten their bolts to the specified torque.

Replace.
