Toyota Raum. Руководство - часть 47





Электрооборудование кузова 187

Проверка реле управления

замками дверей

Проверьте реле по таблице "Проверка

цепи реле управления замками дверей

(для системы управления дистанцион­

ным замком)".
Если работа реле не соответствует

таблице, то замените реле.

Проверка приемника

Проверьте проводимость между выво­

дами разъема приемника по таблице.

Если работа приемника не соответст­
вует таблице, замените приемник.

В ы в о д ы

" + " -  " - "

2 - 1
3 - 1

Результат

не менее 6 В

1 0 - 1 4 В

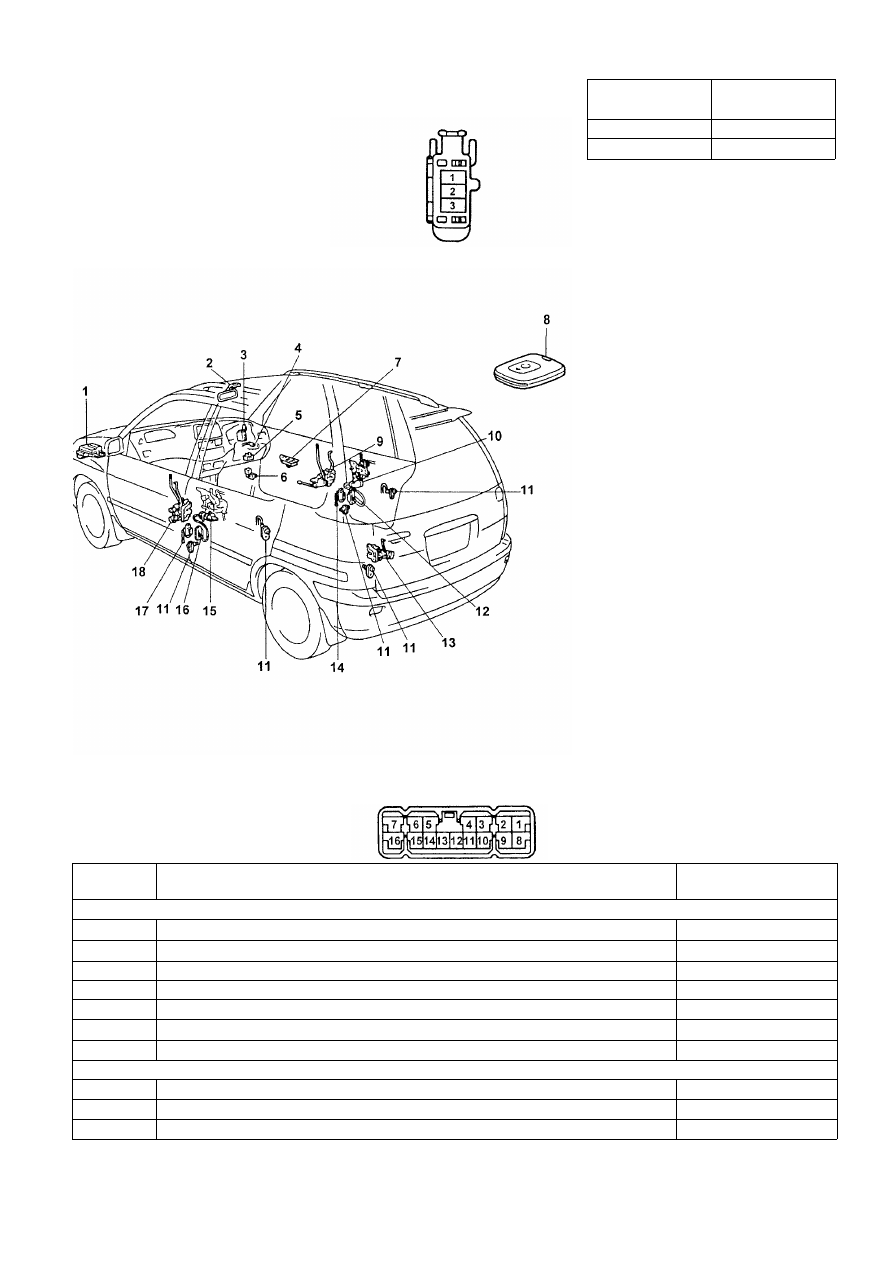

Система дистанционного

управления центральным замком.

1 - блок предохранителей в

моторном отсеке (R/B №2),
2 - приемник системы

дистанционного управления

центральным замком,

3 - реле управления замками дверей,

4 - датчик наличия ключа в замке

зажигания,

5 - блок предохранителей со

стороны водителя,
6 - блок реле,

7 - переключатель управления

замками дверей,

8 - передатчик системы

дистанционного управления

центральным замком,

9 - электропривод замка передней

правой двери,

10 - электропривод замка правой

сдвижной двери,
11 - концевой выключатель,
12 - разъем электрооборудования

правой сдвижной двери (на двери),

13 - электропривод замка задней

двери,

14 -  р а з ъ е м электрооборудования

правой сдвижной двери (на кузове),

15 - электропривод замка  л е в о й

сдвижной двери,
16 - разъем электрооборудования

левой сдвижной двери (на двери),

17 -  р а з ъ е м электрооборудования

л е в о й сдвижной двери (на кузове),

18 - электропривод замка передней

л е в о й двери.

Таблица. Проверка цепи реле управления замками  д в е р е й (для системы управления дистанционным замком).

В ы в о д ы

"+" - "-"

1 - масса

7 - масса
8 - масса

12-А
1 3 - В
14 - масса

16 - масса

3 - масса
4 - масса

12 - масса

А: вывод №2
В: вывод №1

Условия проверки

Р а з ъ е м отсоединен

Ключ зажигания в положении "OFF" -> "ON"

Ключ зажигания вставлен -> вынут
При всех условиях
При всех условиях
При всех условиях

Выключатель в положении "OFF". Все двери закрыты -> одна из дверей открыта
При всех условиях

Р а з ъ е м подсоединен

Выключатель UNLOCK на передатчике отпущен -> нажат
Выключатель LOCK на передатчике отпущен -> нажат
При всех условиях

разъема приемника дистанционного замка.
разъема приемника дистанционного замка.

Результат

0 В  - >  1 0 - 1 4 В

0 В -> 10 - 14 В

1 0 - 1 4 В
проводимость
проводимость

1 0 - 1 4 В  - > 0 В
проводимость

0 В - > 1 0 - 1 4 В - >
0 В ->10 - 14В ->
не менее 6 В

0 В
0 В

188

Электрооборудование кузова

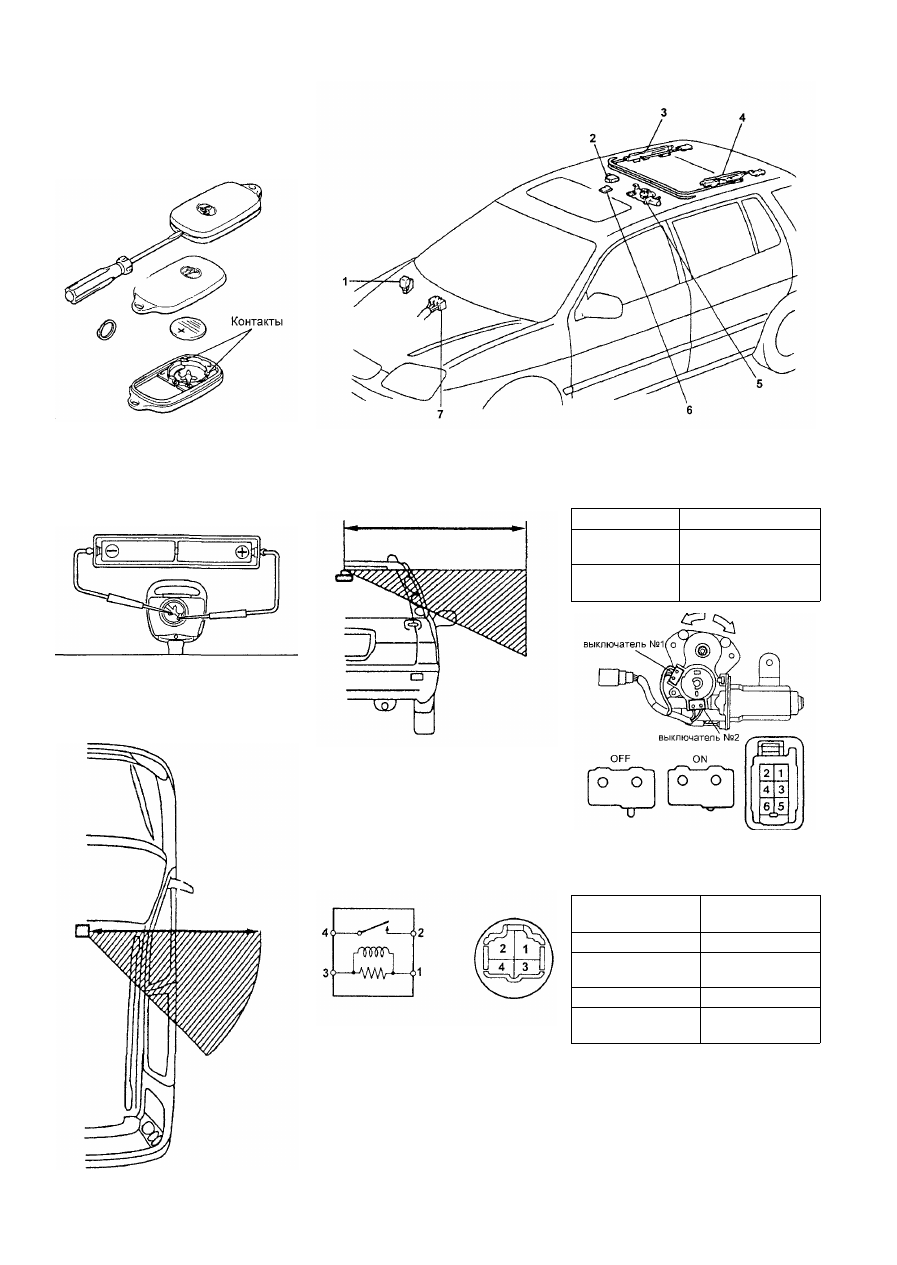

Приемник и передатчик

1. Замена батареи передатчика.

а) Вставьте отвертку с плоским

шлицем и снимите крышку.
б) Установите новую батарею и за­

кройте крышку.

. Проверка передатчика.

а) Извлеките батарею из брелок.

б) Подайте напряжение 3 В, например,

два заведомо исправных элемента пи­

тания) на контакты брелок ("+" к боко­

вому контакту,"-" к донышку).

в) Убедитесь, что центральный за­

мок срабатывает на расстоянии 2 м

передатчика от приемника, распо­

ложенного в креплении зеркала

заднего вида в салоне автомобиля.

Электропривод люка. 1 - блок реле (главное  с и л о в о е реле), 2 - главное

реле управления люком, 3 - правый трос привода люка, 4 -  л е в ы й трос

привода люка, 5 - привод люка, 6 - переключатель управления люком,

7 - блок предохранителей.

В ы в о д ы

"1"(+)-"2"(-)

"2"(+) -"1"(-)

Результат

вращается по

часовой стрелке

вращается против

часовой стрелки

Электропривод люка

Проверка главного силового
реле

1. Проверьте наличие проводимости

между выводами "1" и "3" реле и от­

сутствие проводимости между выво­

дами "2" и "4".

2. Проверьте концевые выключатели.

Измерьте проводимость между выво­

дами, указанными в таблице.

2. Подайте напряжение аккумулятор­

ной батареи к выводам  " 1 " и "3" и убе­

дитесь в наличии проводимости меж­

ду выводами "2" и "4".

Проверка привода люка

1. Проверьте работу электродвигате­

ля, подведя напряжение аккумулятор­

ной батареи к выводам разъема, ука­

занным в таблице.

Выключатель и

в ы в о д ы

№1 ("4"-"5") - ON

№1 ("4"-"5") -

OFF

№2 ("4"-"6") - ON

№2 ("4"-"6") -

OFF

Результат

проводимость

нет

проводимости

проводимость

нет

проводимости

3. Проверьте цепь массы привода.

Убедитесь в наличии проводимости

между выводом "3" разъема и корпу­

сом привода.

4. Проверка тепловых предохранителей.

а) Подключите положительную

клемму аккумуляторной батареи к

выводу "2", отрицательную - к выводу

"1" и включите в цепь амперметр.

Электрооборудование кузова 189

б) Убедитесь, что через 10 - 60 секунд

после полного открытия люка сила

тока упадет с 16 - 23 А до 0 (сра­

ботает тепловой предохранитель)

в) Измените полярность подсоеди­

нения аккумуляторной батареи и

убедитесь, что люк начнет закры­

ваться примерно через 60 секунд

Проверка главного  р е л е

управления люком

Проверьте цепь в соответствии с таб­

лицей "Проверка главного реле

управления люком"

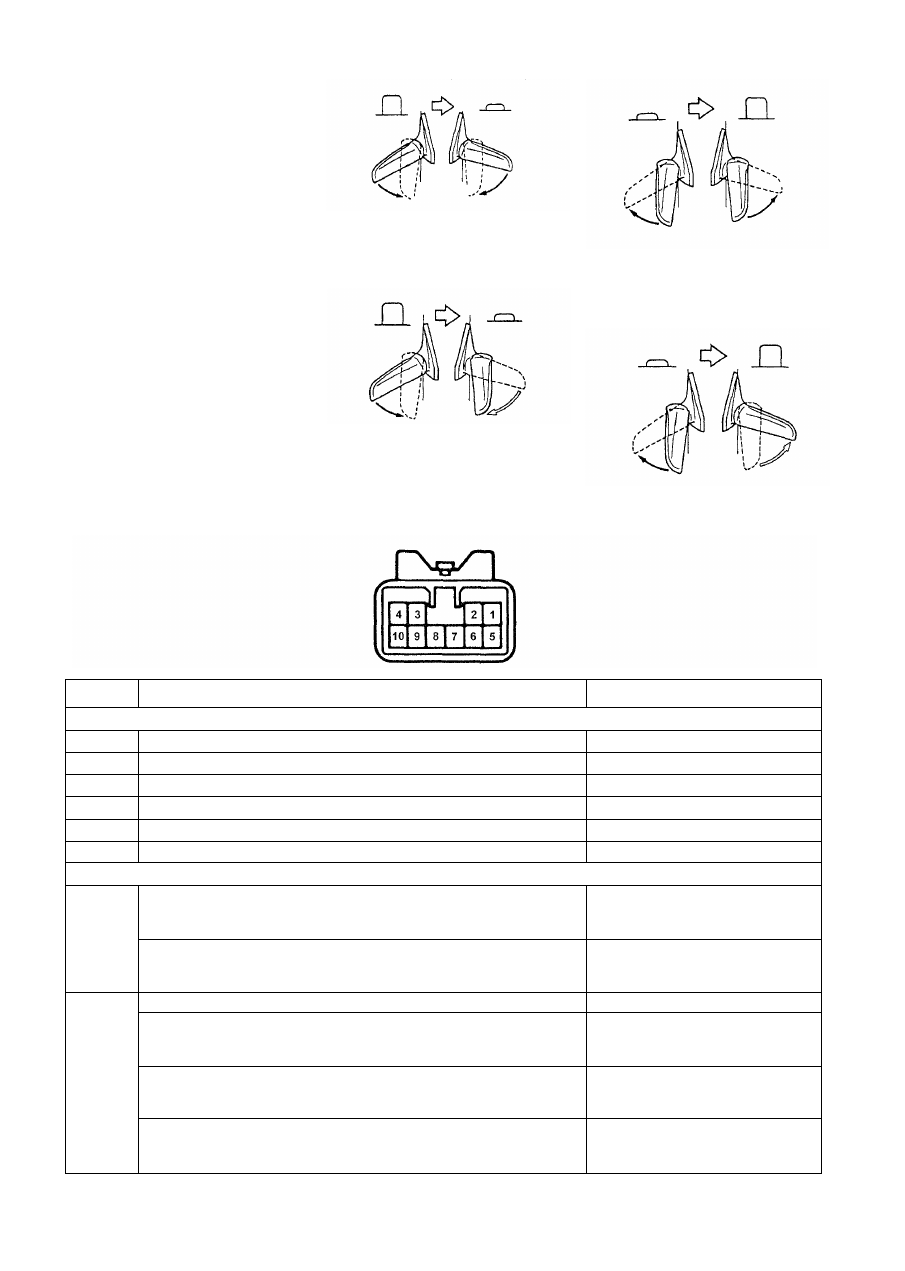

Система регулировки

положения зеркал

Проверка работы

механизма складывания

1 Поверните ключ зажигания в поло­

жение "АСС"

2 Проведите проверку механизма

складывания

а) Нажмите на выключатель скла­

дывания и убедитесь, что зеркала

перешли из рабочего в сложенное

положение

б) Убедитесь, что при механическом

переводе зеркал в рабочее положе­

ние они автоматически возвраща­

ются в сложенное

в) Отожмите выключатель склады­

вания и убедитесь, что зеркала пе­

решли из сложенного в рабочее по­

ложение

г) Убедитесь, что при механическом

переводе зеркал в сложенное поло­

жение они автоматически возвра­

щаются в рабочее

Таблица. Проверка главного реле управления люком.

В ы в о д ы

1 - масса

2 - масса

3 - масса

5 - масса

6 - масса

8 - масса

4 - масса

10-масса

Условия проверки

Р а з ъ е м отсоединен

Концевой выключатель №1 в положении "OFF" -> "ON"

Концевой выключатель №2 в положении "OFF" -> "ON"

Замок зажигания в положении "OFF" -> "ON"

Переключатель управления люком в положении "OFF" ->"CLOSE"

Переключатель управления люком в положении "OFF" ->"OPEN"

При всех условиях

Р а з ъ е м подсоединен

Замок зажигания в положении "ON" Концевой выключатель №1 в
положении "ON" Переключатель управления люком в положении
"OFF" -> "OPEN"

Замок зажигания в положении "ON" Концевой выключатель №2 в
положении "ON" Переключатель управления люком в положении
"OFF" -> "OPEN"

Переключатель управления люком в положении "OFF"

Замок зажигания в положении "ON" Концевой выключатель №1 в
положении "ON" Концевой выключатель №2 в положении "ON"
Переключатель управления люком в положении "OFF" -> "CLOSE"

Замок зажигания в положении "ON" Концевой выключатель №2 в
положении "ON" Переключатель управления люком в положении
"CLOSE" Концевой выключатель №1 в положении "OFF" ->"ON"

Замок зажигания в положении "ON" Концевой выключатель №2 в
положении "OFF" Переключатель управления люком в положении
"CLOSE" Концевой выключатель №1 в положении "ON" ->"OFF"

Результат

нет проводимости -> проводимость

нет проводимости -> проводимость

0 В - > 1 0 - 1 4 В

нет проводимости -> проводимость

нет проводимости -> проводимость

проводимость

0 В - > 1 0 - 1 4 В

0 В - >  1 0 - 1 4 В

проводимость

0 В - > 1 0 - 1 4 В

1 0 - 1 4 В - > 0 В

1 0 - 1 4 В - > 0 В

190

Электрооборудование кузова

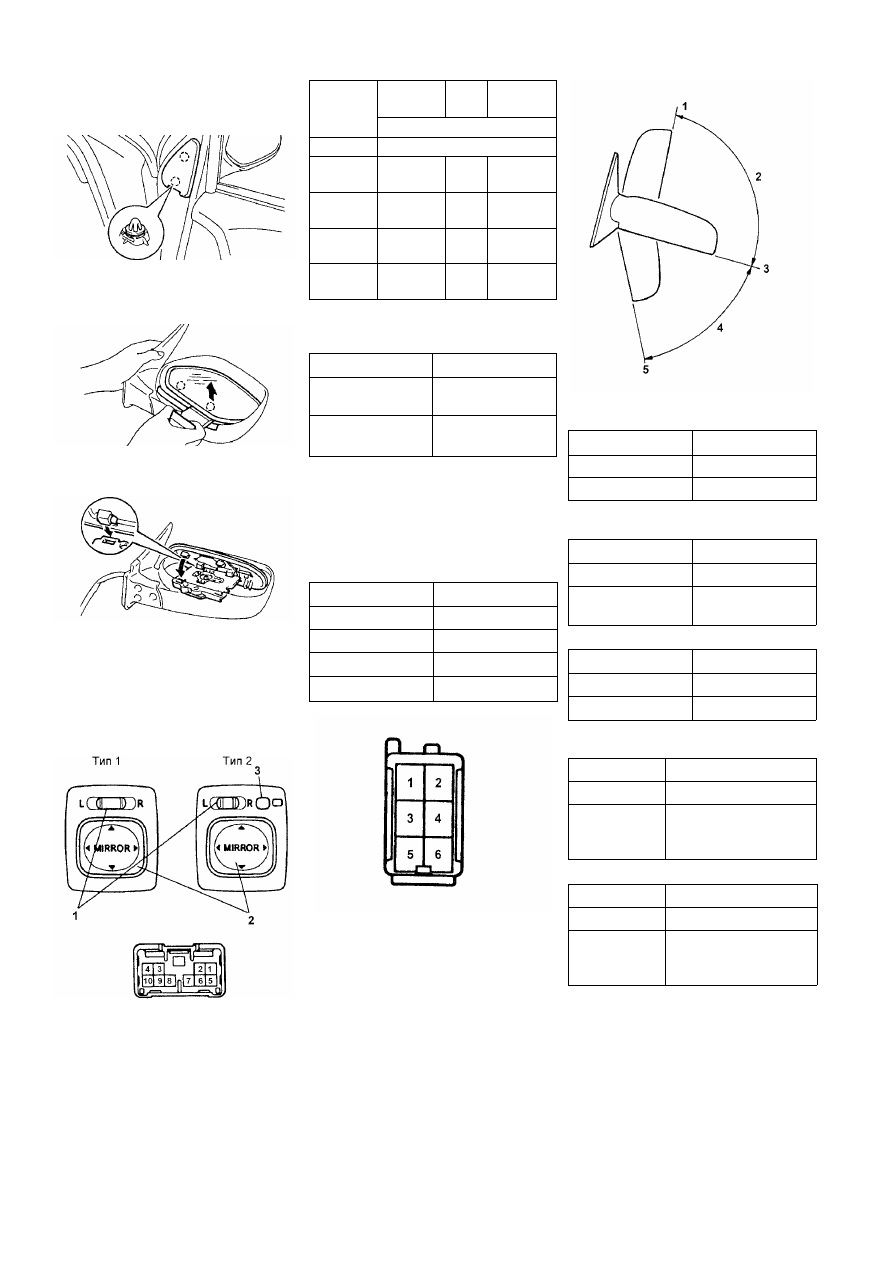

Замена зеркала

1. Снимите зеркало,

а) Отсоедините отделку.

б) Снимите зеркало в сборе.

2. Снимите зеркало, как показано на

рисунке.

3. Установите зеркало на механизм

привода, как показано на рисунке.

Переключатель регулировки

положения зеркал

1. Проверка переключателя регули­

ровки положения зеркал.

Отсоедините разъем переключателя и

проверьте проводимость между выво­

дами разъема переключателя.

1 - переключатель  в ы б о р а зеркал,

2 - регулятор, 3 - переключатель

складывания зеркал.
т и п 1 - без механизма складывания

зеркал, тип 2 - c механизмом скла­

дывания зеркал.

Регулятор

OFF

UP

DOWN

LEFT

RIGHT

Левое

зеркало

OFF

Правое

зеркало

Выводы

-

9-1,

10-6

9-6,

10-1

9-5,

10-6

9-6,

10-5

1 0 - 6

9 - 6

1 0 - 6

9 - 6

9-7,

10-6

9-6,

10-7

9-8,

10-6

9-6,

10-8

2. Проверьте переключатель склады­

вания зеркал.

Переключатель

OFF

ON

В ы в о д ы

9 - 3 ,

1 0 - 4

9 - 4 ,

1 0 - 3

Обратное положение (1).

Проверка электропривода

регулировки положения

зеркал

1. Подсоединяя аккумуляторную бата­

рею к выводам привода зеркал, убе­

дитесь, что зеркало перемещается в

соответствии с таблицей.

В ы в о д ы

2 (+) - 6 (-)

6 (+) - 2 (-)

Зеркало

складывается

неподвижно

Промежуточное (2) положение

между обратным (1) и рабочим (3).

В ы в о д ы

5 (+) <-> 3 (-)

3 (+) <-> 5 (-)

1 (+) <-> 3 (-)

3 (+) <-> 1 (-)

Зеркало

UP (вверх)

DOWN (вниз)

LEFT (влево)

RIGHT (вправо)

В ы в о д ы

2 ( + ) - 6 ( - )

6 (+) - 2 (-)

Зеркало

складывается

перемещается

в обратное (1)

Рабочее положение (3).

В ы в о д ы

2 (+) - 6 (-)

6 ( + ) - 2 (-)

Зеркало

складывается

неподвижно

Промежуточное (4) положение ме­

жду рабочим (3) и сложенным (5).

В ы в о д ы

2 ( + ) - 6 ( - )

6 ( + ) - 2 ( - )

Зеркало

складывается

перемещается в

рабочее (3) и

останавливается

Сложенное положение (5).

2. Проверьте функционирование при­

вода складывания зеркала, подавая

напряжение аккумуляторной батареи

на выводы привода при различном

положении зеркала.

В ы в о д ы

2 (+) - 6 (-)

6 (+) - 2 (-)

Зеркало

неподвижно

перемещается в

рабочее (3) и

останавливается
