Электрооборудование кузова 179

Таблица. Коды неисправностей аудиосистемы (Продолжение).

Код

72

81
82

Неисправность

Неисправность
системы контроля скорости
(сигнал)
Сигнал HIT64
Сигнал HIT64BRQ

Состояние

Ошибки в сигнале датчика
скорости

Неисправность передатчика
Ошибки при обработке периодических запросов

Система

Проводка и

датчик
скорости

Примечание: * - VICS - комплекс контроля и информации о дорожном движении. Он включает в себя отслеживание

текущего состояния дорожного движения, его анализ в центре управления и трансляцию результатов для автомо­

билистов. Передача осуществляется при помощи ретрансляторов (передатчиков) - инфракрасных (установлены

на основных городских артериях), микроволновых (установлены на автомагистралях) и передающих FM-станций

широкого охвата. На блок VICS автомобиля передаются сведения о текущей дорожной ситуации и данные по оп­

тимизации маршрута следования с ее учетом, которые выводятся на дисплей системы MultiVision в графической

или текстовой форме. За пределами Японии система VICS неработоспособна.

в) Для каждой системы может быть

указано не более 6 кодов. Если

имеется более 2 кодов, высвечива­

ется символ у . Следующие коды

можно считать, нажимая функцио­

нальную клавишу. При отсутствии

кодов высвечивается "ОК".

3. Режим проверки памяти.

а) Включите режим диагностики.
б) Выберите позицию "MEMORY" (с

помощью функциональной клавиши).

в) На появившемся экране будут ука­

заны системы и соответствующие ко­

ды неисправностей. Для каждой сис­

темы может быть указано не более 6

кодов. Если имеется более 2 кодов,

высвечивается символ •. Следую­

щие коды можно считать, нажимая

функциональную клавишу. При отсут­

ствии кодов высвечивается "ОК".

г) Чтобы вернуться в режим провер­

ки системы, выберите позицию

"BACK".

д) Для полного выхода из режима

диагностики в течение 2 секунд на­

жимайте клавишу "ENTER".

. Режим проверки выключателей.

а) Включите режим диагностики.

б) Выберите позицию "SWITCH".

После этого должен загрузиться эк­

ран проверки выключателей.

в) Нажимайте поочередно выключа­

тели и убедитесь, что раздается

подтверждающий звуковой сигнал.

г) Чтобы вернуться в режим провер­

ки системы, выберите позицию

"BACK".

д) Для полного выхода из режима

диагностики в течение 2 секунд на­

жимайте клавишу "ENTER".

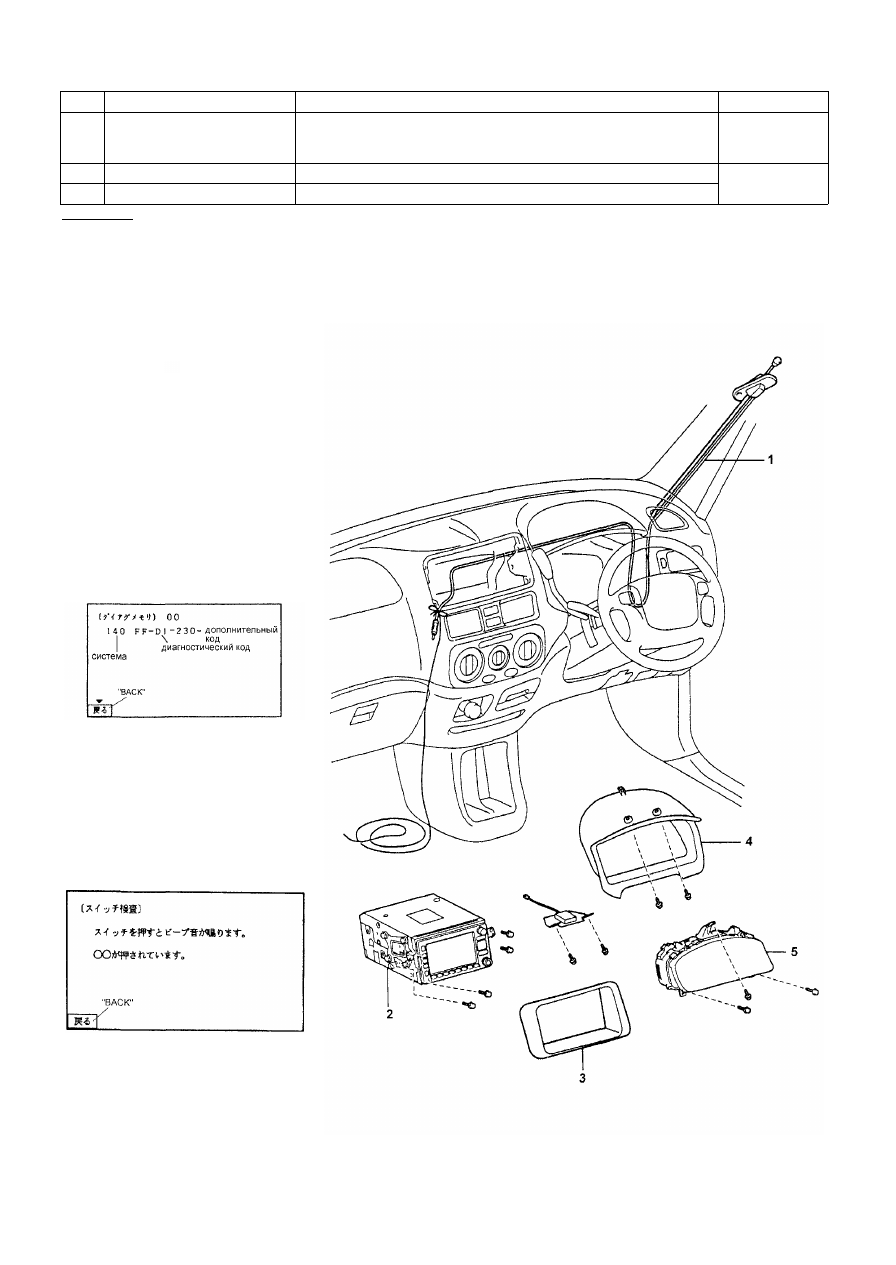

MultiVision. 1 - антенна, 2 - MultiVision, 3 - отделка MultiVision, 4 - отделка

комбинации приборов, 5 - комбинация приборов.

180 Электрооборудование кузова

. Режим проверки экрана.

а) Включите режим диагностики.

б) Выберите позицию "SCREEN".

После этого должен загрузиться эк­

ран проверки дисплея.

в) Поочередно выбирайте позиции

"WHITE", "BLACK", "COLOR", "GREY",

"YELLOW" и убедитесь, что экран

соответственно изменяется на бе­

лый, черный, цветной растр, растр

оттенков серого, желтую сетку.
г) Чтобы вернуться в режим провер­

ки системы, выберите позицию

"BACK".

д) Для полного выхода из режима

диагностики в течение 2 секунд на­

жимайте клавишу "ENTER".

6. Режим очистки памяти.

а) Включите режим диагностики.

б) Выберите позицию "CLEAR".
в) Для подтверждения успешной

очистки памяти раздается трехкрат­

ный звуковой сигнал.

г) Для полного выхода из режима

диагностики в течение 2 секунд на­

жимайте клавишу "ENTER".

Снятие и установка

MultiVision

Примечание:

- Снятие проводите, как показано

на рисунках "MultiVision".

- Установку проводите в порядке,

обратном снятию.

Проверка MultiVision

Проверьте цепь системы многофунк­

ционального дисплея по соответст­

вующей таблице "Проверка цепи бло­

ка управления системы MultiVision".

Проверка и ремонт провода

ТВ-антенны

Примечание:

- При очистке стекла пользуйтесь

мягкой, сухой тканью, протирайте

стекло параллельно проводам

обогревателя. Старайтесь не по­

вредить провода.

Запрещается использовать

моющие средства и составы с аб­

разивными частицами.

- При измерении напряжения обер­

ните отрицательный контакт

тестера фольгой и прижмите край

фольги к проводу пальцем.

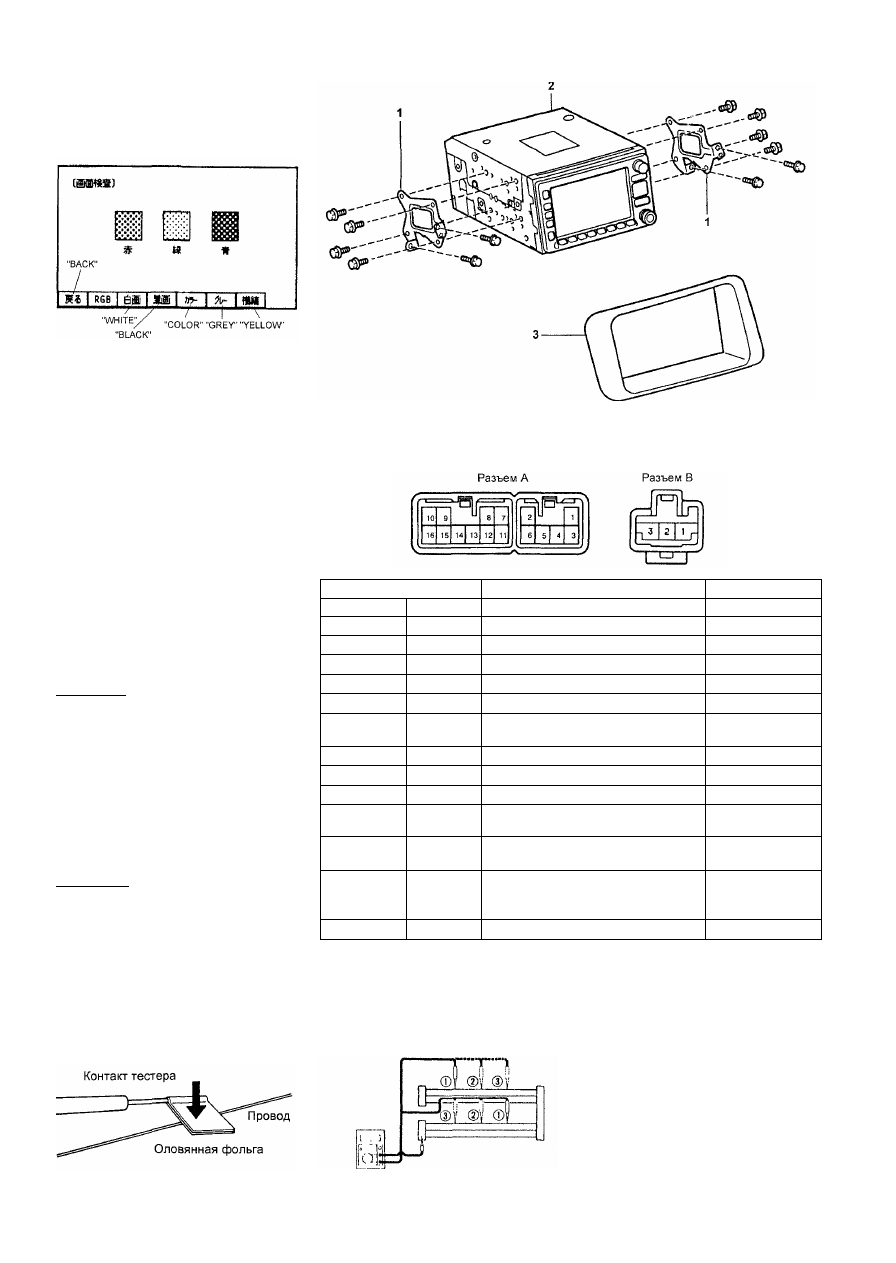

MultiVision (продолжение). 1 - кронштейн, 2 - MultiVision, 3 - отделка Mul­

tiVision.

Таблица. Напряжение на  в ы в о д а х  р а з ъ е м о в системы MultiVision.

1. Проверьте отсутствие обрыва про­

водов.

а) Включите зажигание и обогрева­

тель стекла задней двери.

б) Измерьте напряжение на каждом

проводе термоэлемента, как пока­

зано на рисунке.

в) Если напряжение увеличивается

при удалении щупов вольтметра, то

провод в норме.

г) Если напряжение составляет

около 0 В, то произошел обрыв

провода.

Обогреватель

заднего стекла

Проверка реле обогревателя

заднего стекла

1. Убедитесь в наличии проводимости

между выводами  " 1 " и "2" реле.

В ы в о д ы

RR+-GND

RL+ - GND

(RR-)-GND

(RL-)-GND

FR+-GND

FL+ - GND

АСС - GND

+B-GND

(FR-)-GND

(FL-)-GND

GND - масса

ILL+-GND

S P D - G N D

REV-GND

A1 -A13
A2-A13
A3-A13
A6-A13
A7-A13
A8-A13

A9-A13

A10-A13
A11 -A13
A12-A13

A13-

масса

A16-A13

B2-A13

B3-A13

Условия проверки

Звук есть
Звук есть
Звук есть
Звук есть
Звук есть
Звук есть
Замок зажигания в положении
"АСС"

При всех условиях
Звук есть
Звук есть

При всех условиях

Переключатель управления
освещением в положении "ON"
Замок зажигания в положении
"ON". Карданный (приводной)
вал вращается

Селектор АКПП в положении "R"

Результат

5 - 7 В
5 - 7 В

проводимость
проводимость

5 - 7 В
5 - 7 В

10- 14 В

10- 14 В

проводимость
проводимость

проводимость

не менее 9 В

9 В <-> не более

1 В

1 0 - 1 4 В

Электрооборудование кузова 181

2. Убедитесь в отсутствии проводимо­

сти между выводами "3" и "5" реле.

3. Подайте напряжение аккумулятор­

ной батареи на выводы  " 1 " и "2".

4. Убедитесь в наличии проводимости

между выводами "3" и "5".

Проверка и ремонт  п р о в о д о в

обогревателя заднего стекла

Примечание:

- При очистке стекла пользуйтесь

мягкой сухой тканью, протирайте

стекло параллельно проводам

обогревателя. Старайтесь не по­

вредить провода.

Запрещается использовать

моющие средства и составы с аб­

разивными частицами.

- При измерении напряжения обер­

ните отрицательный контакт

тестера фольгой и прижмите край

фольги к проводу пальцем.

1. Проверка наличия обрыва проводов.

а) Включите зажигание и обогрева­

тель заднего стекла.

б) Измерьте напряжение на каждом

проводе термоэлемента, как пока­

зано на рисунке.

в) Если напряжение увеличивается

при удалении щупов вольтметра, то

провод в норме.

г) Если напряжение составляет около

О В, то произошел обрыв провода.

. Поиск места обрыва на проводе.

а) Подсоедините "плюс" вольтметра

к общей шине термоэлемента.
б) Оберните "минус" вольтметра

фольгой. Подсоедините фольгу к

проводу термоэлемента у боковой

шины ("+" или "-") и медленно пере­

мещайте ее к противоположному

концу.

в) Точка, в которой стрелка вольтметра

отклонится от нуля на несколько

вольт, является точкой обрыва.

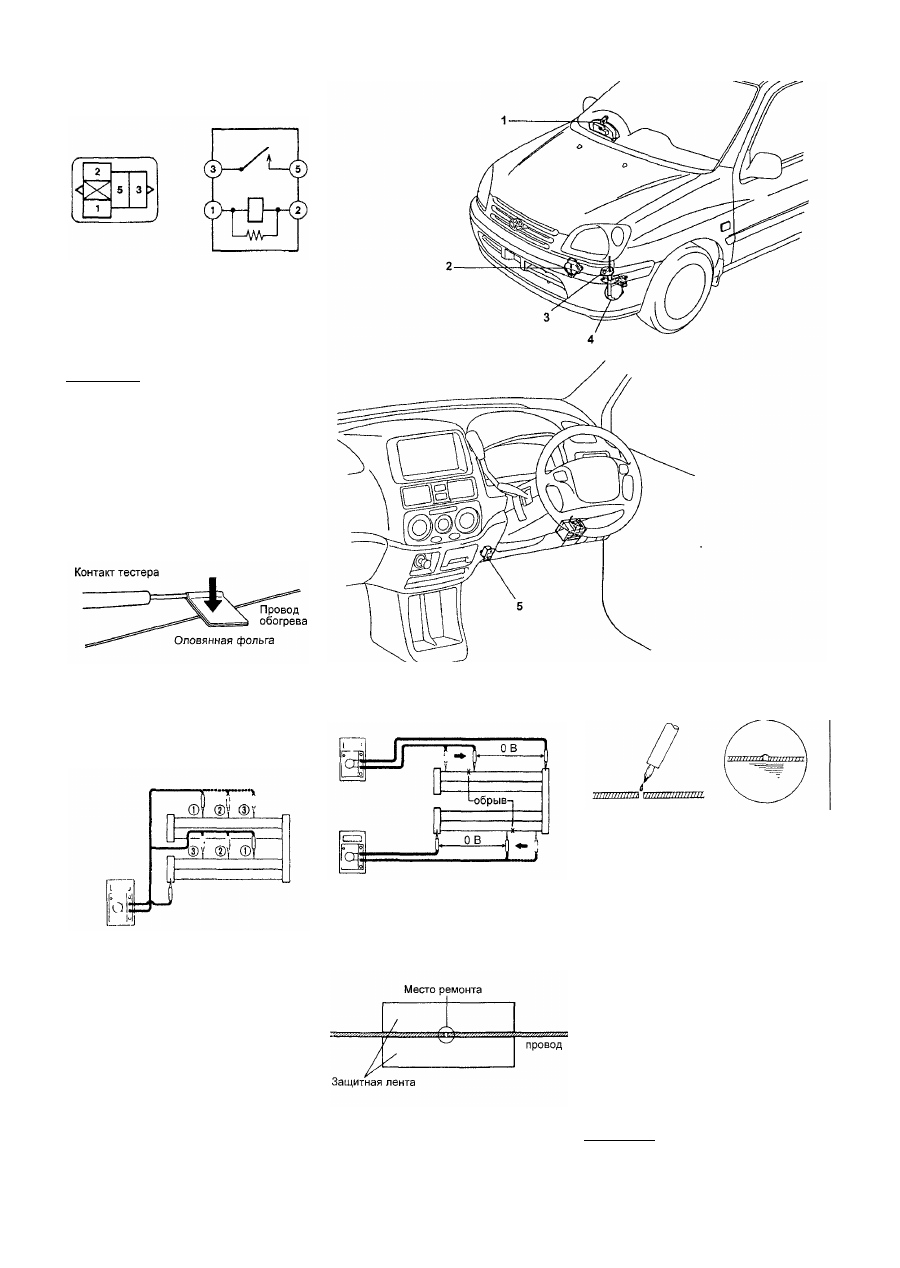

Система парковки. 1 - комбинация приборов, 2 - выключатель запреще­
ния запуска двигателя (АКПП), 3 - датчик, 4 - электронный блок управле­
ния системой парковки, 5 - выключатель системы парковки.

3. Ремонт проводов.

а) Очистите концы провода в месте

обрыва при помощи растворителя и

наклейте защитную ленту с обоих

сторон провода.

б) Тщательно перемешайте состав

для ремонта и при помощи кисти с

тонким концом нанесите каплю ве­

щества на провод.

Состав

для ремонта.... DUPONT PASTE №4817

или аналогичное вещество

в) Через несколько минут удалите

защитную ленту и оставьте затвер­

девать в течение 24 часов.

Система парковки

Проверка работы системы

1. Включите зажигание.

2. Переведите селектор АКПП в поло­

жение "N".

3. Нажмите на выключатель системы

парковки.

4. Используя имитатор препятствия

(шест диаметром не менее 60 мм и

длиной не менее 1 м), проверьте, что

индикаторы срабатывают в заштрихо­

ванных зонах, указанных на рисунке

"Диапазон действия датчика системы

парковки".
Примечание: при скорости автомо­

биля более 10-15 км/ч система не

работает.

182

Электрооборудование кузова

5. При приближении препятствия будет

раздаваться звук зуммера и загораться

индикатор на панели системы парков­

ки. При дальнейшем приближении пре­

пятствия будет уменьшаться период

паузы между звуком зуммера и загора­

нием индикатора. При расстоянии ме­

нее 20 см от датчика звук зуммера бу­

дет звучать постоянно и гореть индика­

тор на панели системы парковки.

Проверка индикатора

системы парковки

1. Подсоедините к выводу "2" (IG) по­

ложительную клемму аккумуляторной

батареи.
2. Подсоедините отрицательную

клемму аккумуляторной батареи к вы­

водам, указанным в таблице, и убеди­

тесь, что горят соответствующие ин­

дикаторы (зуммер срабатывает).

В ы в о д

4(BZ)

5 (LED R)

6 (LED G)

Результат

Зуммер

Красный индикатор

Зеленый индикатор

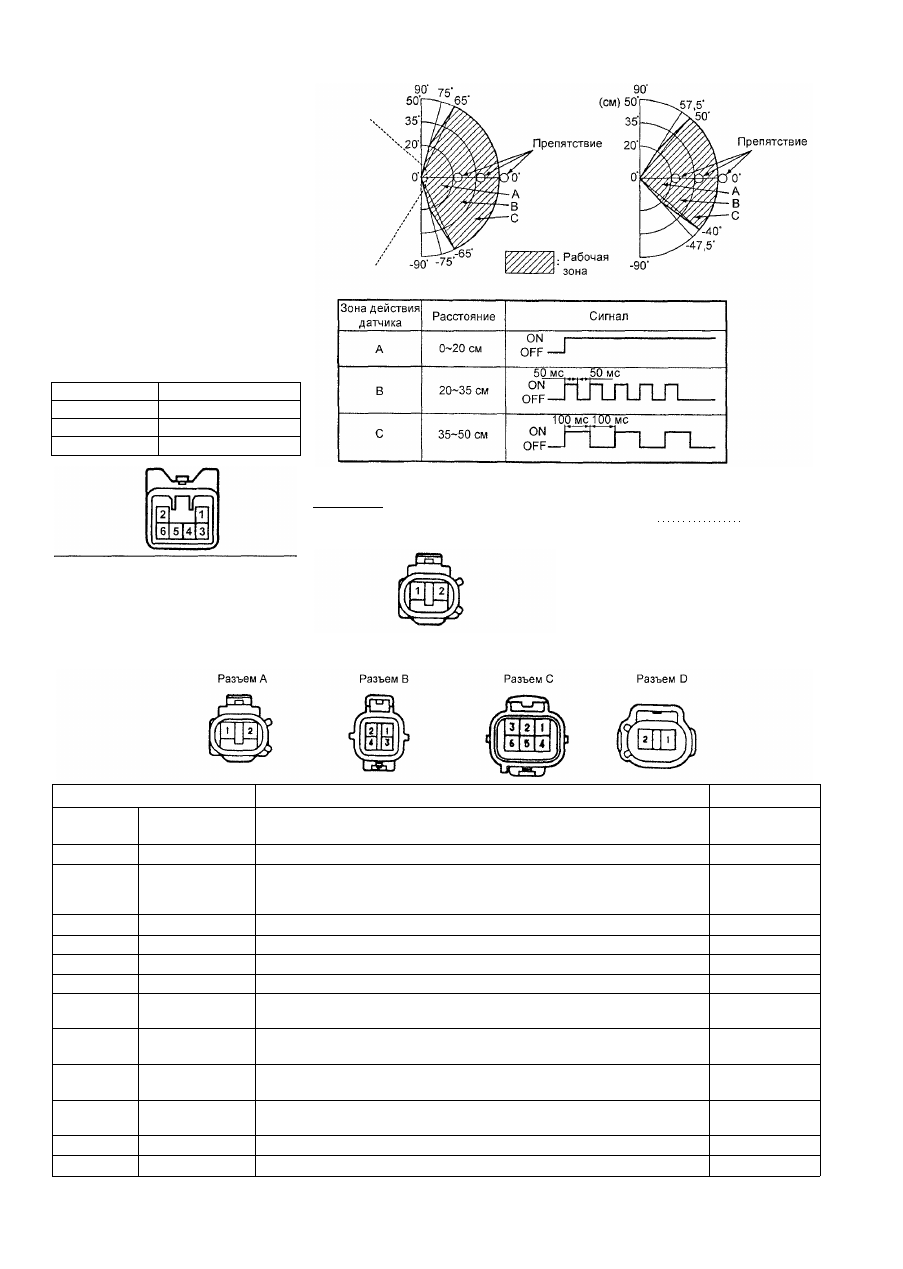

Диапазон действия датчиков системы парковки.

Примечание: положительный щуп

омметра подсоедините к выводу 1",

а отрицательный - к выводу "2".

Проверка датчика

системы парковки

Измерьте сопротивление между вы­

водами "1" и "2" разъема датчика.

Таблица. Проверка цепи электронного блока системы парковки.

Номинальное
сопротивление 5,5- 9,5 кОм

Проверка цепи электронного

блока управления системы

парковки

Проверьте цепи электронного блока

управления системы парковки соглас­

но таблице "Проверка цепи электрон­

ного блока системы парковки".

В ы в о д ы

А1 -А2

А2 - масса

В1 -А2

В2 - масса
ВЗ - масса
В4 - масса
С1 - масса
С2 - масса

СЗ - масса

С5 - масса

С6 - масса

D1 - масса
D2 - масса

LED

GND

выключатель

системы

парковки

зуммер

LED (красный)

LED (зеленый)

GND

сигнал

скорости (масса)

сигнал

скорости (+)

сигнал парковки

IG

+ датчика

масса датчика

Условия проверки

Замок зажигания в положении "OFF" "ON"

При всех условиях

Замок зажигания в положении "ON". Выключатель системы парковки

в положении "OFF" "ON"

Замок зажигания в положении "ON". Зуммер работает
Замок зажигания в положении "ON". Красный индикатор горит
Замок зажигания в положении "ON". Зеленый индикатор горит
При всех условиях
При всех условиях

Замок зажигания в положении "ON". Автомобиль движется со скоро­
стью 20 км/ч
Замок зажигания в положении "ON". Селектор АКПП в любом поло­
жении, кроме "Р" в положении "Р"
Замок зажигания в положении "OFF" "ON"

Сигнал от датчика системы парковки
При всех условиях

Результат

не более 1 В

1 0 - 1 4 В

проводимость

не более 1 В

1 0 - 1 4 В

импульсы

не более 3 В
не более 3 В

проводимость
проводимость

импульсы

не более 1 В

10- 14 В

не более 1 В

1 0 - 1 4 В

импульсы

проводимость
