163

Электрооборудование кузова

Общая информация

Меры предосторожности

1. Перед выполнением работ с элек­

трооборудованием отсоедините кабель
от отрицательной клеммы аккумуля­
торной батареи.
2. Если необходимо отсоединить ак­
кумуляторную батарею для контроль­
ной проверки или проведения ремонт­
ных работ, обязательно в первую оче­
редь отсоединяйте кабель от отрица­
тельной (-) клеммы, которая соедине­
на с кузовом (массой) автомобиля.
3. При проведении сварочных работ
следует отсоединить аккумуляторную
батарею и разъемы электронных бло­
ков управления.
4. Не открывайте крышку кожуха элек­
тронного блока управления без край­
ней необходимости, так как интеграль­
ная схема блока может быть повреж­
дена статическим электричеством.

Включение  т е п л о в ы х

предохранителей

1. Отсоедините отрицательный про­

вод от аккумуляторной батареи.

2. Снимите тепловой предохранитель.

3. Вставьте иглу в отверстие и нажми­

те для включения предохранителя.

4. Проверьте омметром проводимость

между выводами.

Если проводимость после включения

предохранителя отсутствует, устано­

вите новый с аналогичными характе­

ристиками.
Примечание: если после замены пре­

дохранитель продолжает выклю­

чаться, проверьте защищаемую им

цепь на короткое замыкание.

Замена предохранителей

1. Перед обслуживанием выключите

зажигание и все электрические при­

боры.

2. Устанавливайте предохранители

только регламентированного номина­

ла тока.
Примечание: не используйте плавкий

предохранитель с более высоким но­

миналом тока или какие-либо другие

предметы ("жучки") вместо сгорев­

шего предохранителя. Это может

стать причиной более серьезного

повреждения или пожара.

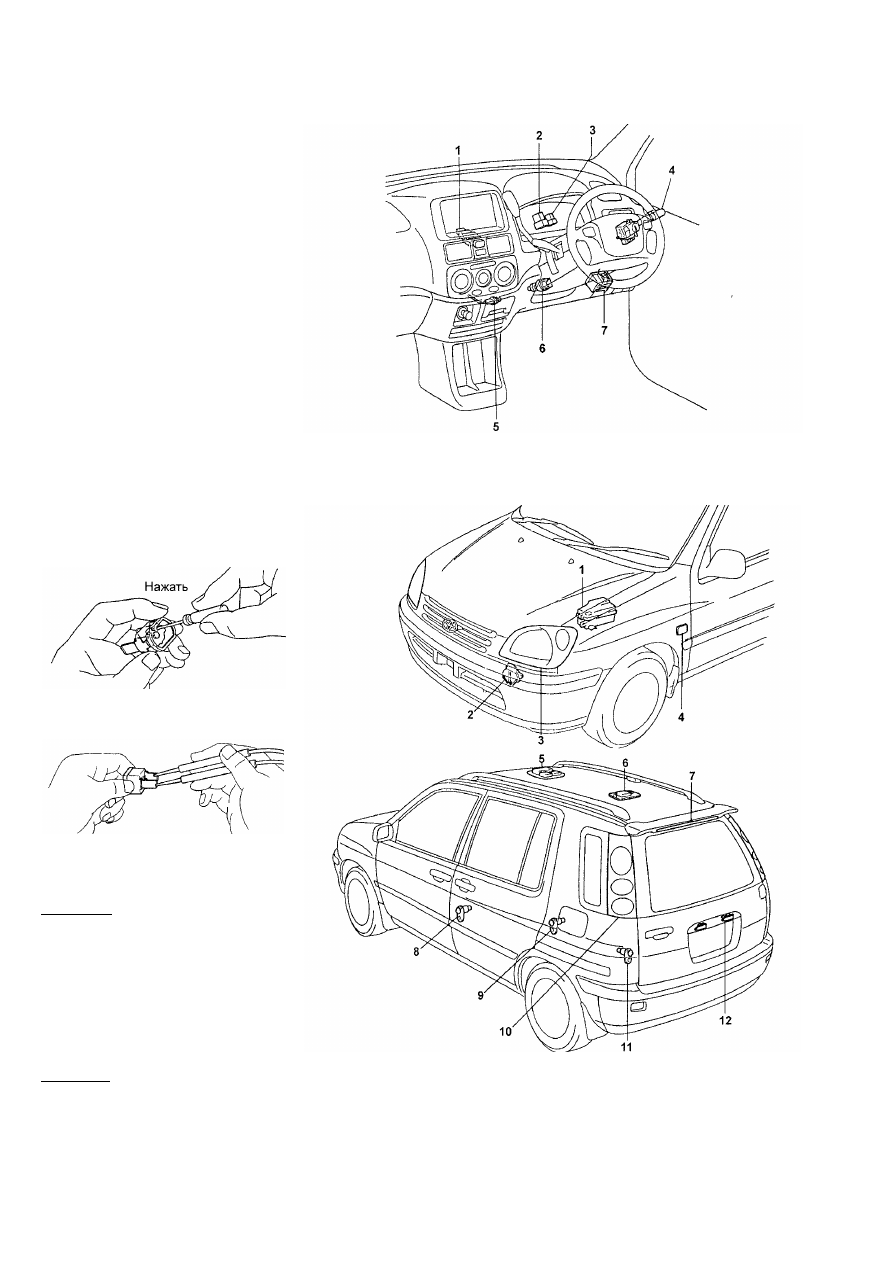

Расположение компонентов. 1 - выключатель аварийной сигнализации,

2 - реле-прерыватель указателей поворота, 3 - реле габаритов 4 - комби­

нированный переключатель, 5 - лампа подсветки, 6 - выключатель стоп-

сигналов, 7 - блок предохранителей со стороны водителя.

Расположение компонентов (продолжение). 1 - блок предохранителей в

моторном отсеке (R/B №2), 2 - выключатель запрещения запуска двигате­

ля, 3 -  ф а р а в сборе, 4 - боковой повторитель указателя поворота,

5 - лампа местной подсветки, 6 - центральная лампа освещения салона,

7 - дополнительный стоп-сигнал, 8 - концевой выключатель передней

правой двери, 9 - концевой выключатель задней правой двери, 10 - зад­

ний  ф о н а р ь , 11 - концевой выключатель задней двери, 12 -  ф о н а р ь под­

светки номерного знака.

164

Электрооборудование кузова

3. Извлекайте и устанавливайте пре­

дохранитель только прямым движени­

ем, не выкручивая и не раскачивая. В

противном случае контакты могут раз­

двинуться слишком широко и предо­

хранитель не будет в них держаться.

Примечание: для снятия и установки

предохранителя пользуйтесь спец­

приспособлением (см. рисунок).

4. Если после замены предохранителя

он снова перегорает, то проверьте це­

пи на обрыв и короткое замыкание.

Идентификация  р а з ъ е м о в

1. Контакты в розеточной части разъ­

ема нумеруются от верхнего левого к

нижнему правому краю.
2. Контакты штепсельной части разъ­

ема нумеруются от верхнего правого к

нижнему левому краю.

Примечание: когда в одном узле при­

меняются несколько разъемов, ука­

зываются наименования каждого

разъема (буква алфавита) и номер

контакта.

3. Если не сказано иначе, все разъе­

мы показываются с раскрываемой

стороны замком кверху.

розеточная часть

штепсельная часть

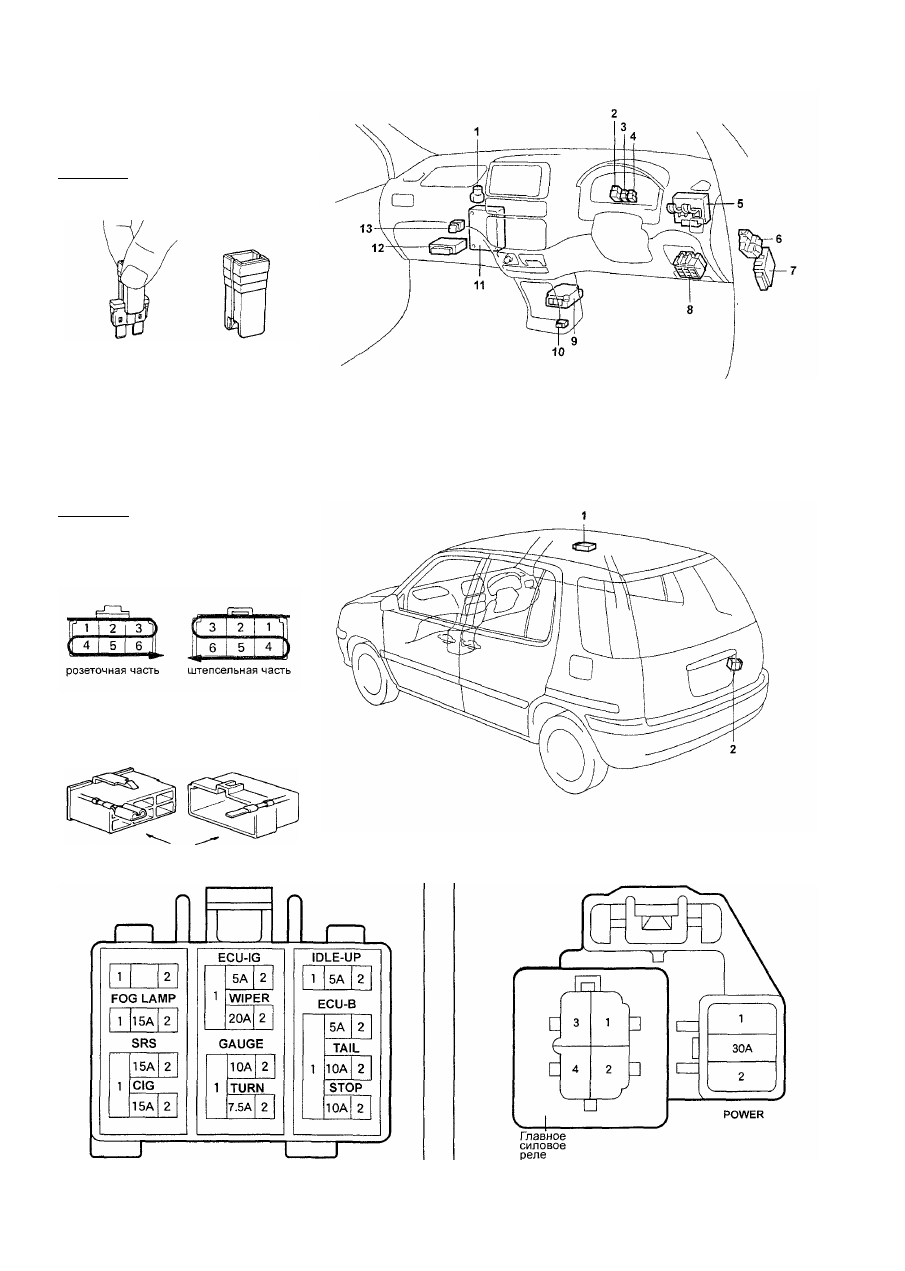

Расположение компонентов (продолжение). 1 - реле "WARM UP", 2 - реле-

прерыватель указателей поворота, 3 - реле габаритов, 4 - реле обогревате­

ля заднего стекла, 5 - электронный блок управления ABS (до 08.1998 г.),

6 - блок силовых реле, 7 - реле управления замками дверей, 8 - блок предо­

хранителей со стороны водителя, 9 - электронный блок управления SRS,

10 - датчик замедления, 11 - электронный блок управления двигателем,

12 - усилитель кондиционера, 13 - реле топливного насоса.

Расположение компонентов (продолжение). 1

люком, 2 - реле очистителя заднего стекла.

главное реле управления

Блок предохранителей со стороны водителя.

Блок  с и л о в ы х реле.

Электрооборудование кузова 165

4. При рассоединении разъемов не

тяните за провода и будьте внима­

тельны при отсоединении зажимов

фиксаторов.

Реле и предохранители

Блок предохранителей в
моторном отсеке (R/B №2)

Расположение компонентов в

моторном отсеке. 1 - реле ABS (до

08.1998 г.), 2 - блок предохраните­

лей в моторном отсеке (R/B №2).

DOME 10 А
- освещение салона,

- центральный замок,
- комбинация приборов,
- навигационная система и
аудиосистема,
- система предупреждения об остав­
ленном ключе зажигания и прикури­
ватель.

HTR 40 А

- кондиционер.

АМ1 50 А
- электропривод люка,
- центральный замок,
- электропривод стеклоподъемников.

MAIN 30 А
- система запуска и зажигания,

- фары.

HAZ 15A

- звуковой сигнал,
- указатели поворота и аварийная
сигнализация.
АМ2 15А
- система запуска и зажигания.

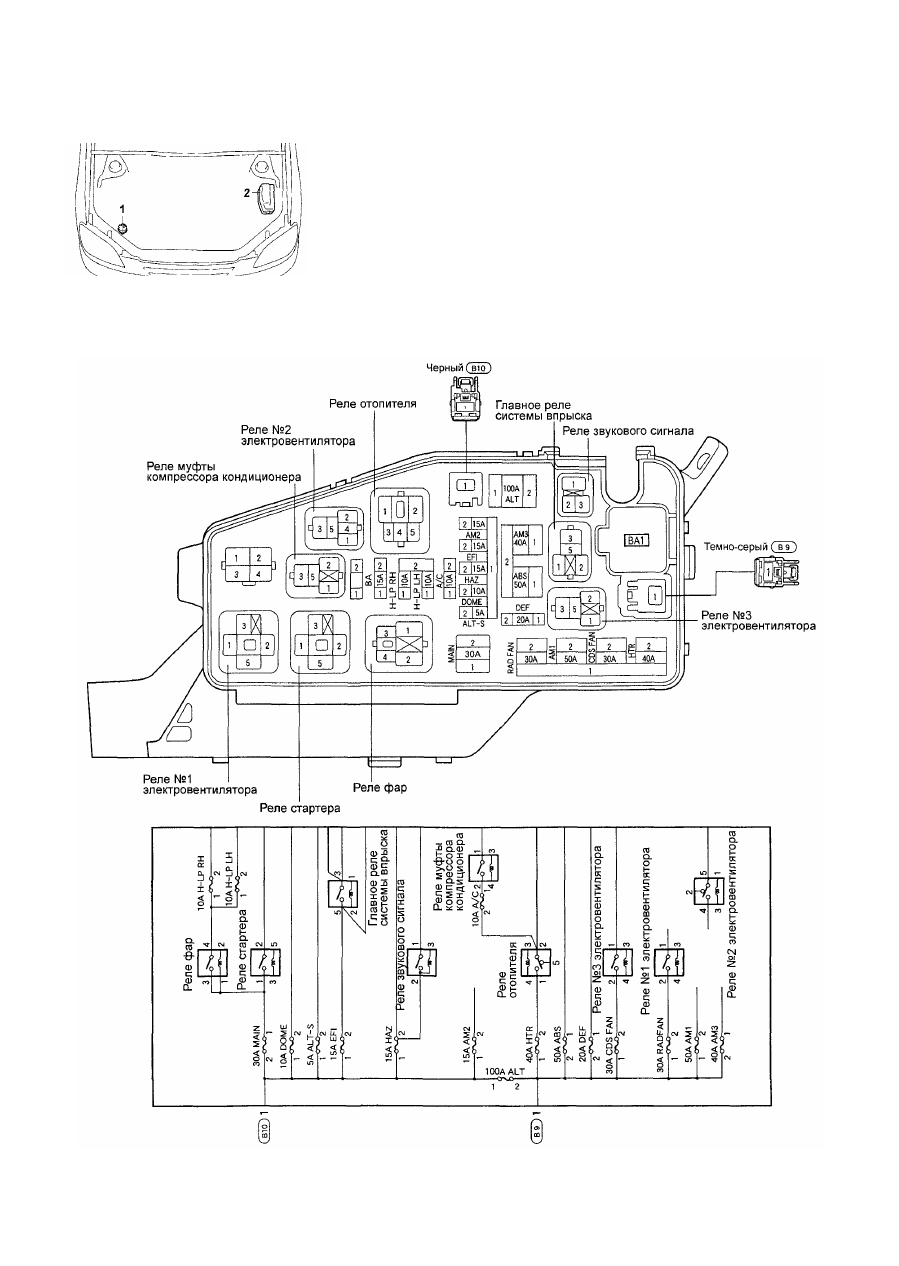

Блок предохранителей в моторном отсеке (R/B №2) и его внутренняя цепь.

166

Электрооборудование кузова

ALT-S 5 А
- система зарядки.
ABS 50 А
- антиблокировочная система
тормозов.

RAD FAN 30 А
- вентиляторы системы охлаждения.
CDS FAN 30 А
- вентилятор конденсатора.
EFI15A
- система управления двигателем,
- антиблокировочная система тормо­
зов (с 09.1999 г.).

ALT 100 А
- система зарядки.

DEF 20 А
- обогреватель заднего стекла.

Блок предохранителей
со стороны водителя

Примечание: схемы размещения пре­

дохранителей и реле смотрите выше.

TAIL 10 А
- габариты и противотуманные фары,
- подсветка,
- система напоминания о невыклю-
ченном освещении и оставленном в
замке зажигания ключе.

ECU-IG (до 08.1999 г. - 5 А),
(с 08.1999  г . - 1 5 А)
- система охлаждения,
- антиблокировочная система

тормозов,
- центральный замок,
- разъем подключения дополнитель­

ного оборудования,
- кондиционер с автоматическим
управлением,
- кондиционер с ручным управлением.

GAUGE 10 А
- система зарядки,
- система управления двигателем,
- антиблокировочная система

тормозов,
- электропривод люка,
- электропривод стеклоподъемников,
- обогреватель заднего стекла,
- комбинация приборов,
- система индикации режима АКПП,
- система напоминания о невыклю-
ченном освещении и оставленном в
замке зажигания ключе,
- повышающая передача,
- система предупреждения о непри-
стегнутых ремнях безопасности,
- фонари заднего хода.

STOP 10 А
- антиблокировочная система
тормозов,
- стоп-сигналы.

FOG LAMP 15 А
- габариты и противотуманные фары.
S R S 1 5 A
- подушки безопасности и преднатя-

жители ремней безопасности.

ECU-B5A
- подушки безопасности и преднатя-

жители ремней безопасности,
- комбинация приборов.
WIPER 20 А
- очиститель и омыватель лобового
стекла,
- очиститель и омыватель заднего
стекла.
C I G 1 5 A
- электропривод зеркал,
- навигационная система и аудиосис­
тема,
- прикуриватель.

TURN 7,5 А
- указатели поворота и аварийная
сигнализация.

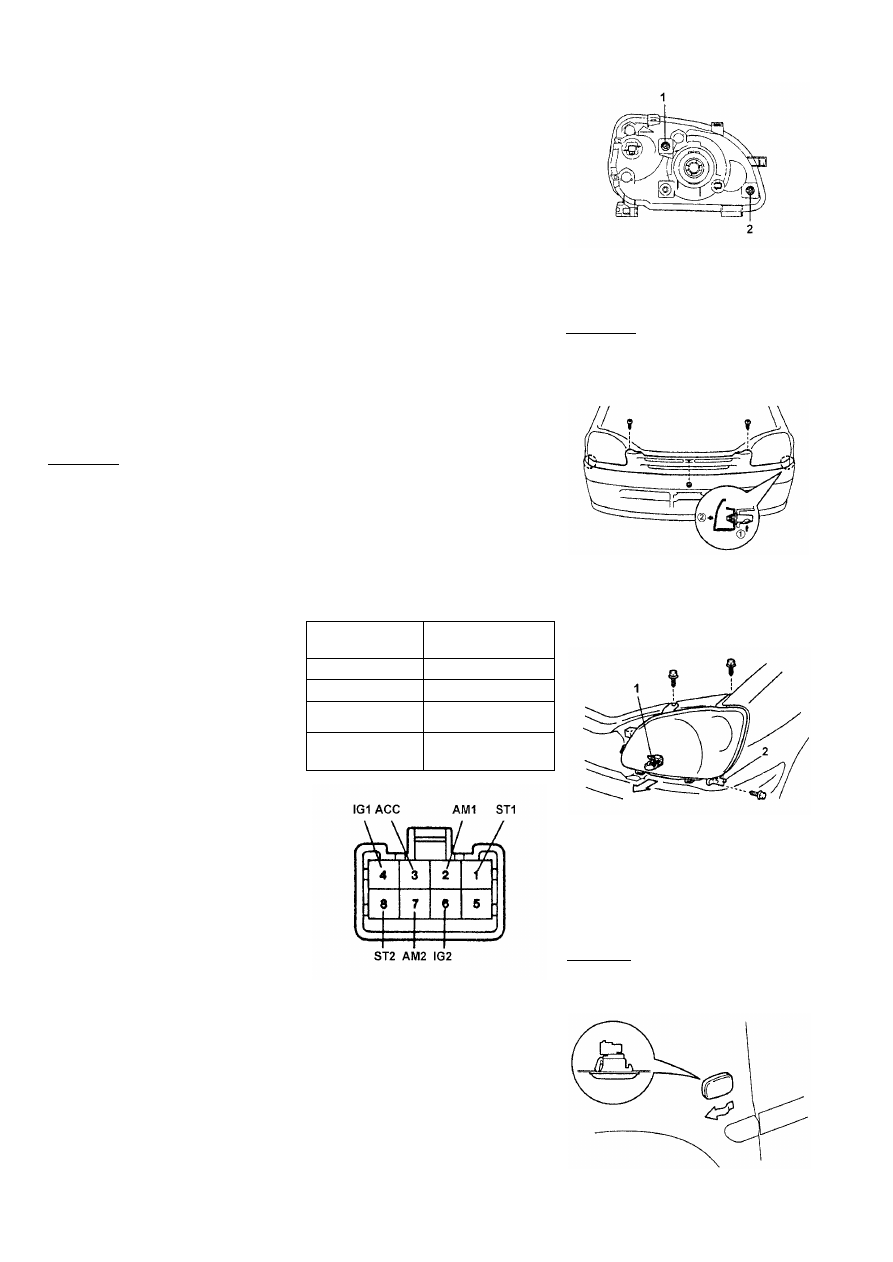

Замок зажигания

Проверка замка зажигания

Проверьте цепи замка зажигания при

различных положениях ключа.

Если проводимость (состояние цепей)

не соответствует указанной в таблице,

замените замок зажигания.

Положение

выключателя

LOCK

АСС

ON

START

В ы в о д ы

нет проводимости

2 - 3

2 - 3 - 4 ,

7 - 6

2 - 4 - 1 ,

7 - 6 - 8

Фары и задние  ф о н а р и

Регулировка положения  ф а р

1. Предварительные операции.

а) Отрегулируйте давление в шинах.

б) Посадите одного человека на ме­

сто водителя.

в) Аккумуляторная батарея при ре­

гулировке должна быть полностью

заряжена.

2. Отрегулируйте положение фар, ис­

пользуя регулировочные винты.

1 - вертикальная регулировка,

2 - горизонтальная регулировка.

Снятие и установка  ф а р

Примечание: установку проводите в

порядке, обратном снятию.

1. Снимите решетку радиатора.

а) Отверните винты и гайку крепле­

ния решетки.

б) Отсоедините фиксаторы и сними­

те решетку.

2. Снимите фару.

а) Отверните 3 болта крепления

фары.

1 - кронштейн крепления  ф а р ы ,

2 - штифт.

б) Извлеките фару.
в) Отсоедините разъем фары.

Снятие и установка бокового

повторителя указателя

поворота

Примечание: установку проводите в

порядке, обратном снятию.

Снимите боковой повторитель указате­

ля поворота, как показано на рисунке.
