г) При снятии перемычки с выводов
"Y" и "L" убедитесь, что напряжение
между выводами "R" и "С1" меняет
ся (от не более 1 В при снятии пе
ремычки и до 10 - 14 В через 9 - 1 5
секунд).
Замените реле очистителя, если его
работа не соответствует указанной.

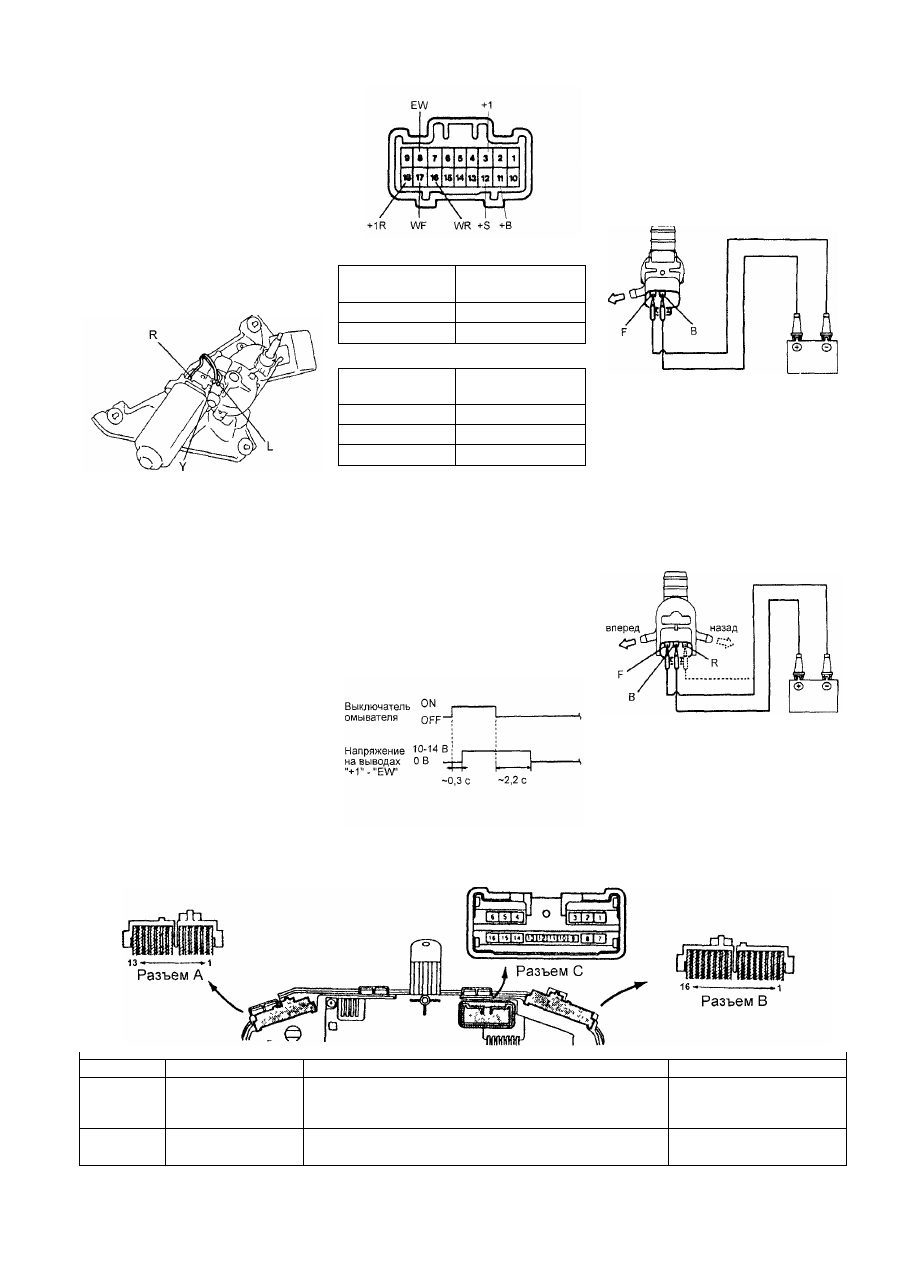

Проверка электродвигателя
очистителя заднего стекла
1. Проверьте включение.
Подключите положительную клемму
аккумуляторной батареи к выводу "R",
отрицательную - к массе. Убедитесь,
что электродвигатель работает.
2. Проверьте выключения в крайнем
положении.
а) Подключите положительную
клемму аккумуляторной батареи к
выводу "R", отрицательную к массе.
Электродвигатель должен работать.
б) Отсоедините питание от вывода
"R", электродвигатель должен оста
новиться.
в) Замкните выводы "R" и "Y", под
соедините положительную клемму
аккумуляторной батареи к выводу
"L". При этом двигатель начнет ра
боту и остановится в положении ав
томатического останова.
Если работа электродвигателя очи
стителя заднего стекла не соответ
ствует описанной, замените его
Проверка переключателя
омывателей лобового
и заднего стекол
1. Проверьте проводимость между
указанными выводами разъема пере
ключателя.
О м ы в а т е л ь лобового стекла.
Положение
выключателя
OFF
ON
В ы в о д ы
нет проводимости
WF-EW
О м ы в а т е л ь заднего стекла.
Положение
выключателя
ON (OFF)*
OFF
ON (ON)*
В ы в о д ы
EW-WR
нет проводимости
E W - W R - + 1 R
* в скобках - положение выключателя
омывателя лобового стекла.
2. Проверьте работу переключателя
(омыватель переднего стекла).
а) Установите переключатель очи
стителя в положение "OFF"
б) Подсоедините "+" аккумуляторной
батареи к выводу "+В", "-" к выводам
"+S" и "EW".
в) Подсоедините "+" тестера к выво
ду "+1", а "-" к выводу "EW".
г) Проверьте изменение напряже
ния между выводами при включе
нии и выключении омывателя.
Таблица. Проверка комбинации приборов.
Проверка электродвигателя
о м ы в а т е л я
Без очистителя заднего стекла
1. Опустите электродвигатель омыва
теля в бачок с водой.
2. Подсоедините "+" аккумуляторной
батареи к выводу "В" электродвигате
ля, а "-" к выводу "F" и убедитесь, что
из штуцера пошла вода.
С очистителем заднего стекла
1 Опустите электродвигатель омыва
теля в бачок с водой
2. Подсоедините "+" аккумуляторной
батареи к выводу "В" электродвигате
ля, а "-" к выводу "F" и убедитесь, что
из штуцера пошла вода (в очиститель
лобового стекла).
3. Подсоедините "+" аккумуляторной
батареи к выводу "В" электродвигате
ля, а "-" к выводу "R" и убедитесь, что
из штуцера пошла вода (в очиститель
заднего стекла).

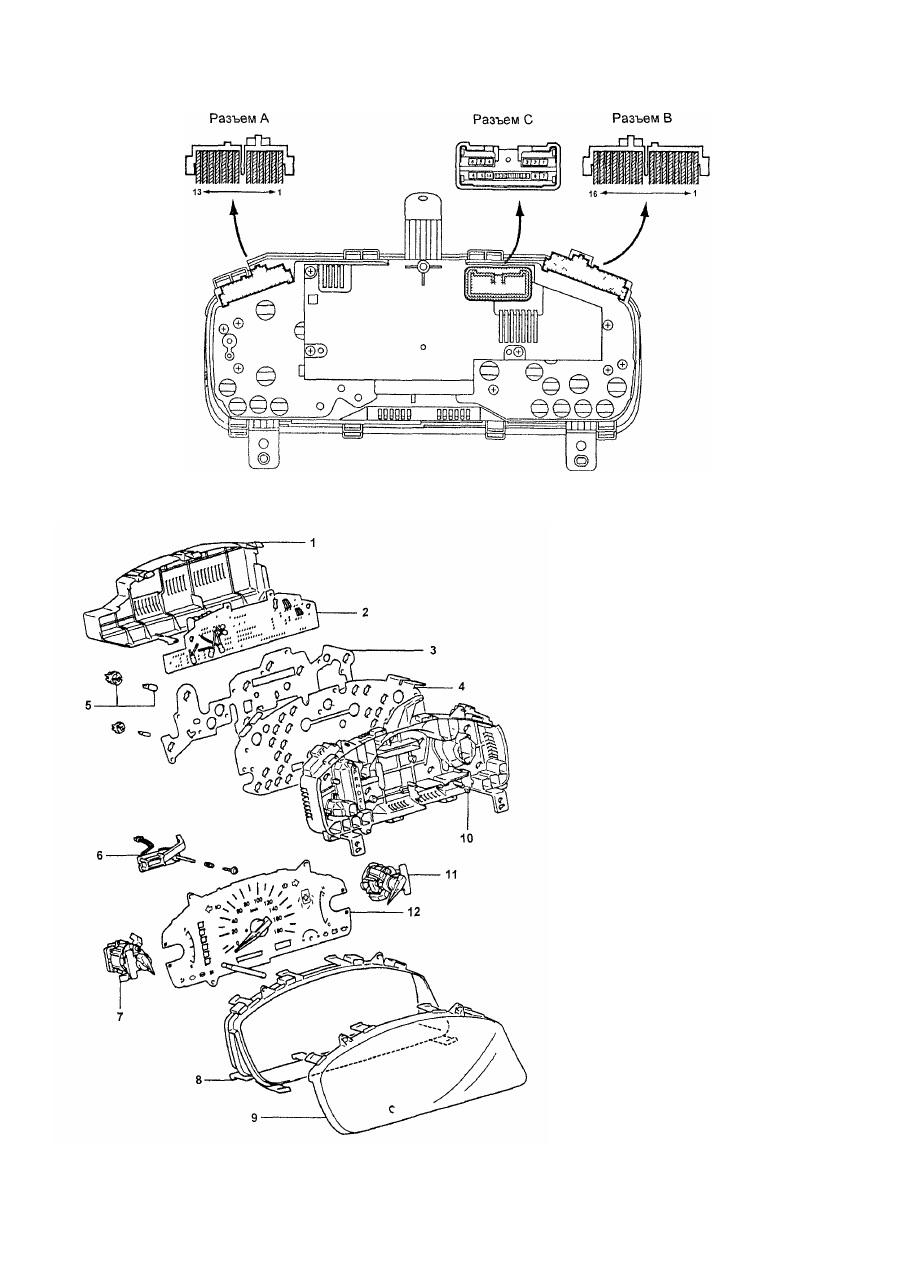

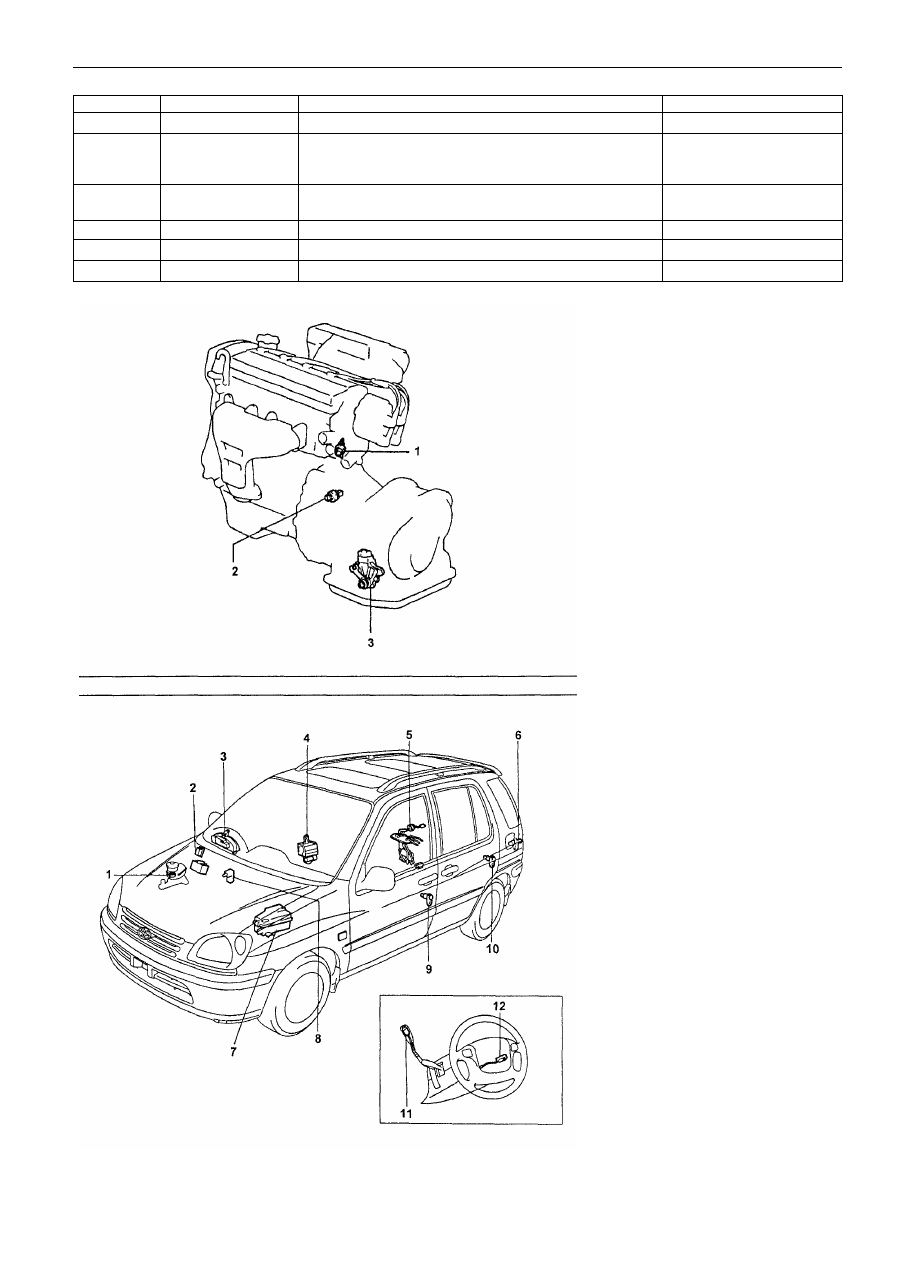

Комбинация приборов
Проверка комбинации
приборов в сборе
Проверьте цепь комбинации приборов
в сборе в соответствии с таблицей
"Проверка комбинации приборов".
В ы в о д
А1 - масса
А2 - масса
Назначение
TURN R
BRAKE
Условия проверки
Замок зажигания в положении "ON", переключатель
указателей поворота в любом положении, кроме "R"
в положении "R"
Замок зажигания в положении "ON", стояночный тормоз
включен выключен
Результат
0 В 1 0 - 1 4 В
не более 1 В 1 0 - 1 4 В
