Кондиционер, отопление и вентиляция 155

Разборка и сборка

При разборке и сборке блока конди­
ционера руководствуйтесь сборочным
рисунком "Разборка и сборка блока
кондиционера".

Компрессор

Проверка электромагнитной
муфты компрессора

1. Визуальная проверка.

а) Проверьте отсутствие утечек смаз­

ки у подшипников муфты.
б) Проверьте отсутствие следов мас­

ла на нажимной пластине и роторе.

2. Проверьте отсутствие постороннего

шума подшипников муфты.

а) Запустите двигатель.

б) Проверьте отсутствие посторон­

него шума подшипников муфты, ко­

гда кондиционер выключен.

3. Проверка электромагнитной муфты.

а) Отсоедините разъем от электро­

магнитной муфты.
б) Подсоедините положительную

клемму аккумуляторной батареи к

выводу "1" разъема муфты, отрица­

тельную клемму к корпусу муфты.

в) Проверьте срабатывание муфты.
Замените электромагнитную муфту,

если она не работает.

4. Проверьте зазор между нажимной

пластиной муфты и ротором, как пока­
зано на рисунке выше.
Номинальный зазор 0,5 ± 0,15 мм

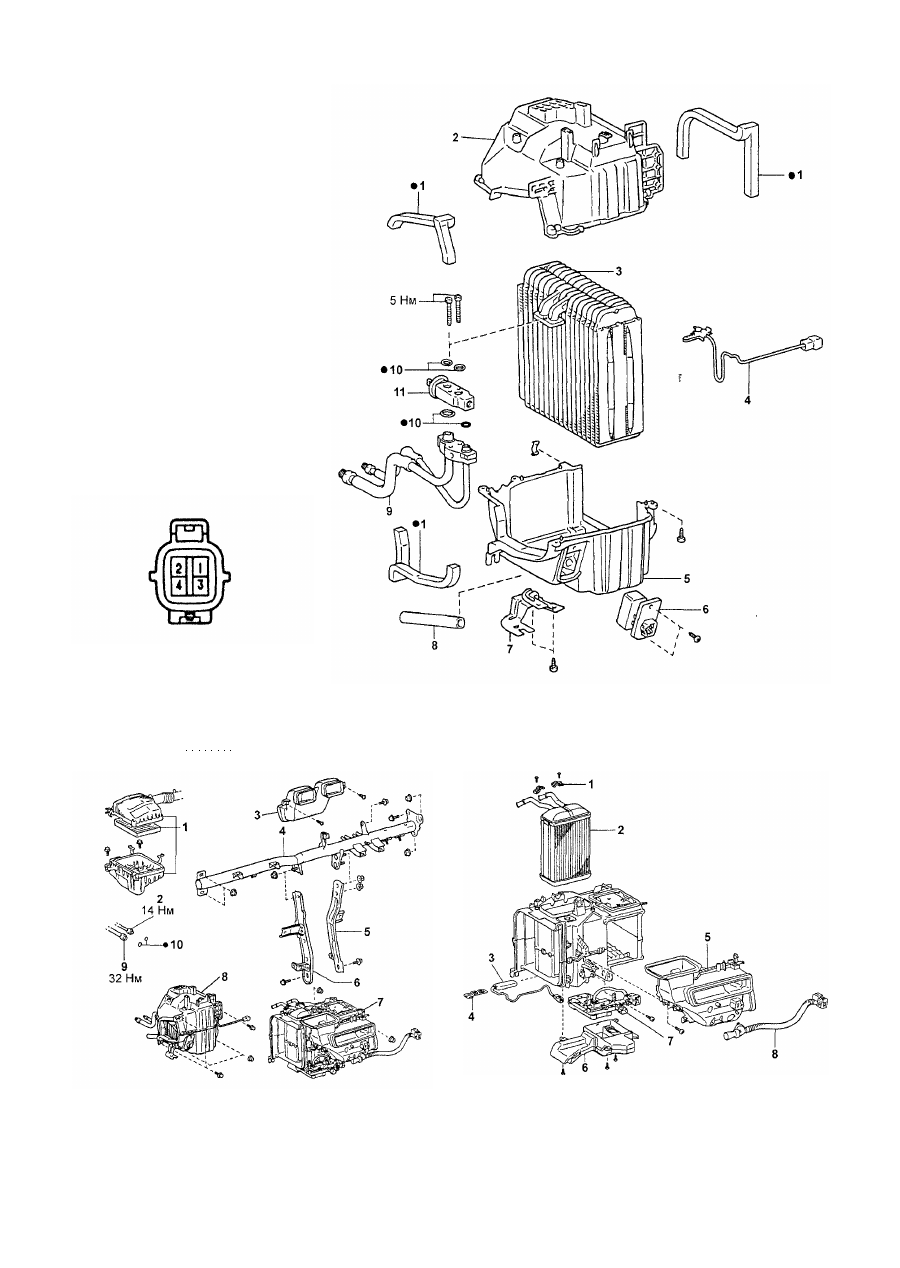

Разборка и сборка блока кондиционера. 1 - уплотнитель, 2, 5 - корпус бло­

ка кондиционера, 3 - испаритель, 4 - датчик температуры воздуха за испа­

рителем, 6 - резистор вентилятора отопителя, 7 - кронштейн, 8 - сливной

шланг, 9 - трубки подвода и отвода хладагента от испарителя, 10 - коль­

цевое уплотнение, 11 - расширительный клапан.

Снятие и установка блока отопителя. 1 - воздушный

ф и л ь т р , 2 - трубка подвода хладагента к испарителю,

3 - воздуховод, 4 - усилитель панели приборов,

5, 6 - стойка усилителя панели приборов, 7 - блок ото­

пителя, 8 - блок кондиционера, 9 - трубка отвода хла­

дагента от испарителя, 10 -  к о л ь ц е в о е уплотнение.

Разборка и сборка блока отопителя. 1,4- зажим, 2 - ра­

диатор отопителя, 3 - датчик температуры охлаждаю­

щей жидкости (модели с автоматическим управлением

кондиционером), 5 - центральный воздуховод, 6 - ниж­

няя крышка блока отопителя, 7 - привод заслонки сме­

шивания потоков воздуха (модели с автоматическим

управлением кондиционером), 8 - отводящая трубка.

156

Кондиционер, отопление и вентиляция

Проверка компрессора

1. Установите блок манометров.

2. Запустите двигатель.

3. Убедитесь в отсутствии металличе­

ского звука от компрессора, когда кон­

диционер включен. Замените ком­

прессор, если звук присутствует.

4. Проверьте, что показания маномет­

ров находятся в допустимых пределах

(смотрите подраздел "Проверка сис­

темы блоком манометров").
5. Проверьте детектором утечек гер­

метичность системы. При наличии

утечек замените сальник вала и коль­

цевое уплотнение.

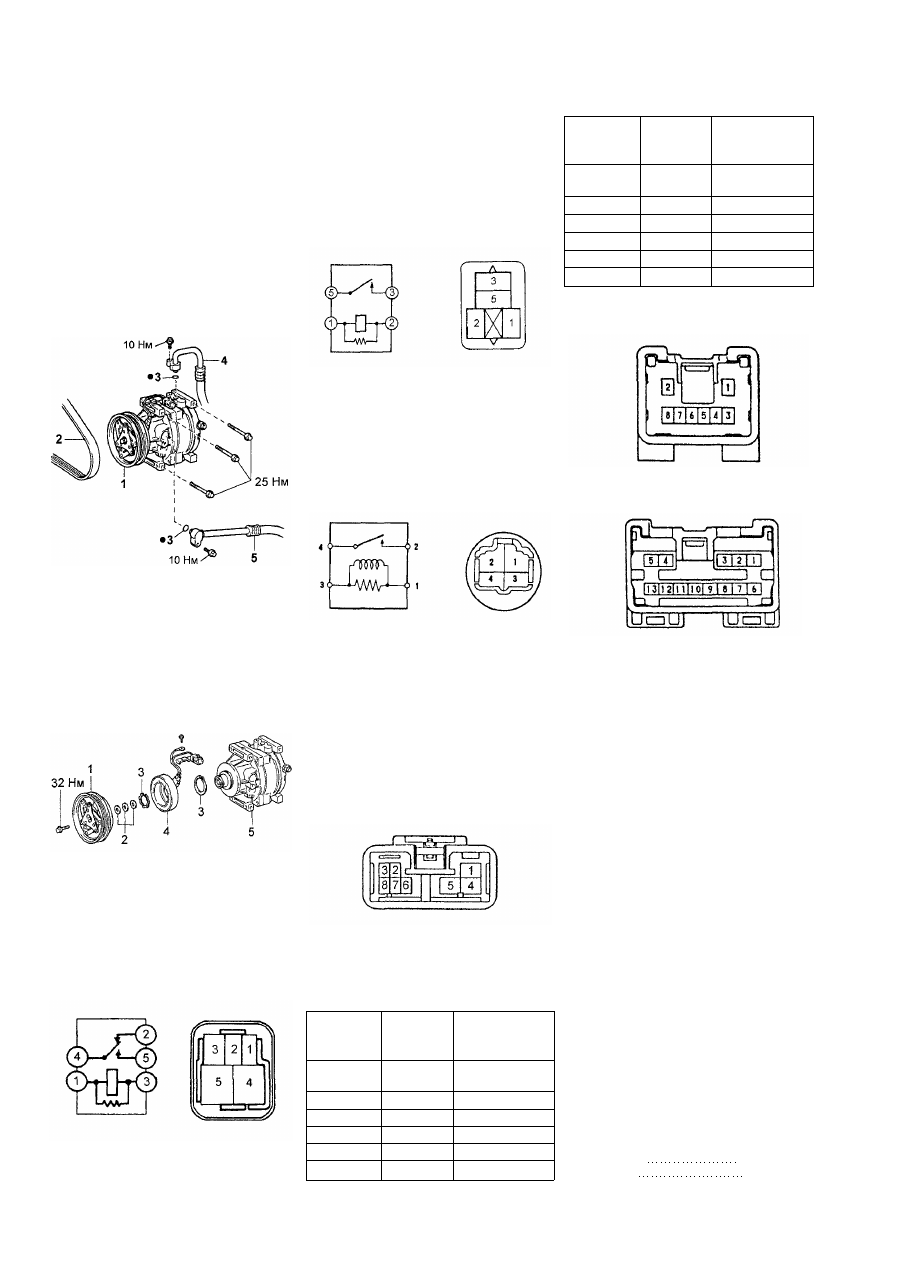

Снятие и установка

1 - компрессор с электромагнитной

муфтой в сборе, 2 -  р е м е н ь привода

компрессора, 3 - кольцевое уплот­

нение, 4 - шланг отвода хладагента

от компрессора, 5 - шланг подвода

хладагента к компрессору.

Разборка и сборка

электромагнитной муфты

компрессора

2. Проверьте наличие проводимости

между выводами "2" и "4".

3. Проверьте отсутствие проводимо­

сти между выводами "4" и "5".

4. При подаче напряжения на выводы

" 1 " и "3" проверьте наличие проводи­

мости между выводами "4" и "5", от­

сутствие проводимости между выво­

дами "2" и "4".

Реле электромагнитной муфты

(Модели с автоматическим управле­

нием кондиционером)

1 - нажимная пластина муфту,

2 - регулировочные шайбы, 3 - сто­

порное кольцо, 4 - обмотка муфты,

5 - компрессор.

Проверка электрических

элементов

Главное реле отопителя

1. Проверьте наличие проводимости

между выводами "1" и "2".

2. Проверьте отсутствие проводимо­

сти между выводами "3" и "5".
3. При подаче напряжения на выводы

" 1 " и "2" проверьте наличие проводи­

мости между выводами "3" и "5".

Реле "WARM UP"

1. Проверьте наличие проводимости

между выводами  " 1 " и "3".

2. Проверьте отсутствие проводимо­

сти между выводами "2" и "4".
3. При подаче напряжения на выводы

" 1 " и "3" проверьте наличие проводи­

мости между выводами "2" и "4".

Панель управления

кондиционером

и отопителем

1. Проверка переключателя скорости

вращения вентилятора отопителя.

Проверьте наличие проводимости
между выводами разъема при различ­
ных положениях переключателя.
(Модели с ручным управлением кон­

диционером)

1. Проверьте наличие проводимости

между выводами  " 1 " и "3".

Состояние

переклю­

чателя

OFF

LO
М1
М2

HI

Подсветка

Выводы

-

1 -8

1  - 8 - 6
1  - 8 - 5
1  - 8 - 4

2 - 3

Состояние

цепи

Нет проводи­

мости
Проводимость
Проводимость
Проводимость
Проводимость
Проводимость

Состояние

переклю­

чателя

OFF

AUTO

LO

М

HI

Подсветка

Выводы

-

1 -6
1 -8

1  - 8 - 6
1  - 8 - 4

2 - 3

Состояние

цепи

Нет проводи­

мости
Проводимость
Проводимость
Проводимость
Проводимость
Проводимость

2. Проверка выключателя кондицио­

нера "А/С".

Рис. 1. Модели с ручным управле­

нием кондиционером.

Рис. 2. Модели с автоматическим

управлением кондиционером.

При включенном выключателе про­

верьте проводимость между выво­

дами разъема "3" и "8".

3. (Модели с автоматическим управ­

лением кондиционера) Проверка ра­

боты индикаторов (см. рис. 2).

а) Подсоедините положительную

клемму аккумуляторной батареи к

выводу "10", отрицательную клемму

- к выводам "9".

б) Убедитесь, что индикаторы заго­

раются при включении кондиционера.

4. (Модели с автоматическим управ­

лением кондиционера) Проверка ра­

боты подсветки (см. рис. 2).

Подсоедините положительную

клемму аккумуляторной батареи к

выводу "11", а отрицательную клем­

му - к выводу "12", убедитесь, что

индикатор загорается.

5. (Модели с автоматическим управ­

лением кондиционера) Проверка вы­

ключателя обогревателя стекла зад­

ней двери (см. рис. 2).

При включенном выключателе про­

верьте проводимость между выво­

дами разъема "4" и "13".

6. (Модели с автоматическим управ­

лением кондиционера) Проверка регу­

лятора температуры (см. рис. 2).

а) Проверьте сопротивление между

выводами "14" и "5" разъема при по­

ложениях "MAX COOL" и "МАХ НОТ"

регулятора температуры.

Номинальное напряжение:

MAX COOL около 3 кОм

МАХ НОТ около 0 Ом

Кондиционер, отопление и вентиляция 157

б) Убедитесь, что при переключении

переключателя из положения МАХ

COOL в положении МАХ НОТ сопро­

тивление постепенно изменяется.

7. Проверка переключателя направ­

ления воздушного потока (см. рис. 1

или рис. 2).

При включенном выключателе про­

верьте проводимость между выво­

дами  " 1 " и "6" разъема.

Электродвигатель

вентилятора отопителя

1. Подсоедините положительную клем­

му аккумуляторной батареи к выводу "1"

разъема электродвигателя, отрица­

тельную клемму - к выводу "2".

Проверьте плавность вращения элек­

тродвигателя вентилятора.
2. Измерьте силу тока в цепи электро­
двигателя.

Номинальная
сила тока не более 3А

Привод заслонки

смешивания потоков воздуха

(модели с автоматическим

управлением кондиционера)

1. Подсоедините положительную

клемму аккумуляторной батареи к вы­

воду "4", отрицательную клемму - к

выводу "3", убедитесь, что рычаг пе­

редвигается из положения "COOL" в

положение "НОТ".
2. Подсоедините положительную

клемму аккумуляторной батареи к вы­

воду "3", отрицательную клемму - к

выводу "4", убедитесь, что рычаг пе­

редвигается из положения "НОТ" в

положение "COOL".
3. Проверьте, что сопротивление ме­

жду выводами "4" и "5" составляет

около 4,8 - 7,2 кОм.

4. Проверьте сопротивление между

выводами  " 1 " и "2" в различных поло­

жениях заслонки.

Сопротивление:

НОТ 0,15- 0,25 кОм

COOL 1,8 - 2,0 кОм

5. Проверьте, что при перемещении

заслонки из положения "COOL" в по­

ложение "НОТ" сопротивление между

выводами  " 1 " и "2" изменяется.

Резистор вентилятора

Проверьте сопротивление между выво­

дами резистора вентилятора.

(Модели с ручным управлением кон­
диционером)

В ы в о д ы

HI - Me2

Me2 - Me1

Me1 - LO

Сопротивление

0,37 - 0,43 Ом

1,02-1,18 Ом

2,60 - 3,00 Ом

(Модели с автоматическим управле­

нием кондиционером)

В ы в о д ы

HI - МеЗ

МеЗ - Ме2
Ме2 - Ме1

Ме1 - LO

Сопротивление

0,25 - 0,29 Ом

0,47 - 0,54 Ом
0,82 - 0,94 Ом

1,26-1,44 Ом

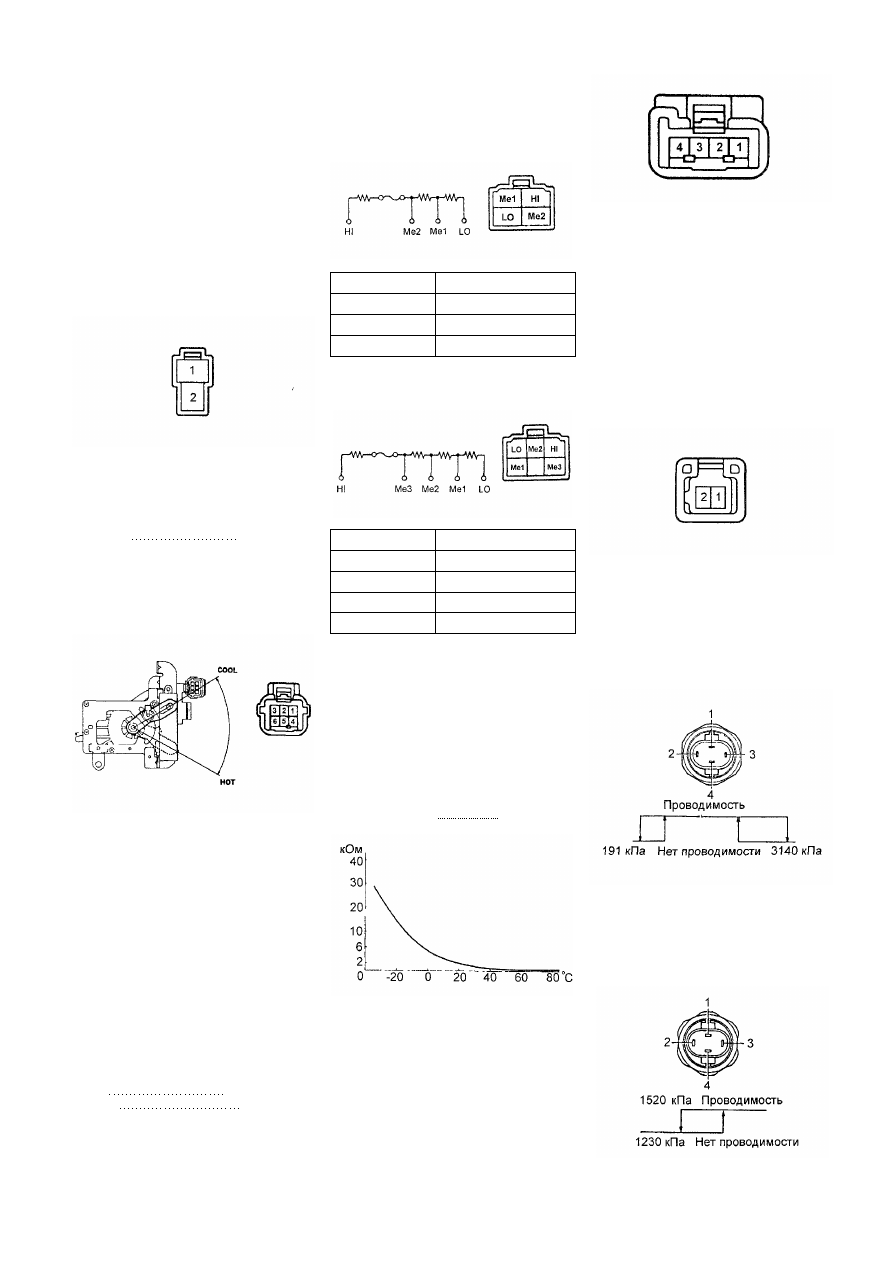

Датчики температуры

воздуха в салоне

и датчик температуры

окружающего воздуха

(модели с автоматическим

управлением кондиционера)

Измерьте сопротивление датчиков
между выводами и сравните с соот­
ветствующим значением на графике.
Номинальное сопротивление
при 25°С 1,6 -1,8 кОм

Датчик температуры

охлаждающей жидкости

(модели с автоматическим

управлением кондиционера)

Проверьте наличие проводимости

между выводами  " 1 " и "2" разъема

датчика при температуре 20°С.

Проверьте отсутствие проводимости

между выводами "3" и "4" разъема

датчика при температуре 40°С.

Датчик солнечного света

1. Подсоедините омметр с пределом

шкалы 20 кОм к выводам разъема

датчика (положительный щуп к выводу

"1", а отрицательный щуп к выводу

"2") и убедитесь в отсутствии прово­

димости.
2. Подсоедините омметр к выводам

разъема датчика (положительный щуп к

выводу "2", а отрицательный щуп к вы­

воду "1") и убедитесь, что проводимости

нет при отсутствии света. Осветите ра­

бочую поверхность датчика и убеди­

тесь, что проводимость появилась.

Выключатель по  д а в л е н и ю

Управление электромагнитной

муфтой

Проверьте, что проводимость между

выводами "1" и"4" при изменении дав­

ления изменяется, как показано на ри­

сунке.

Управление вентилятором

Проверьте, что проводимость между

выводами "2" и "3" при изменении

давления изменяется, как показано на

рисунке.

158

Кондиционер, отопление и вентиляция

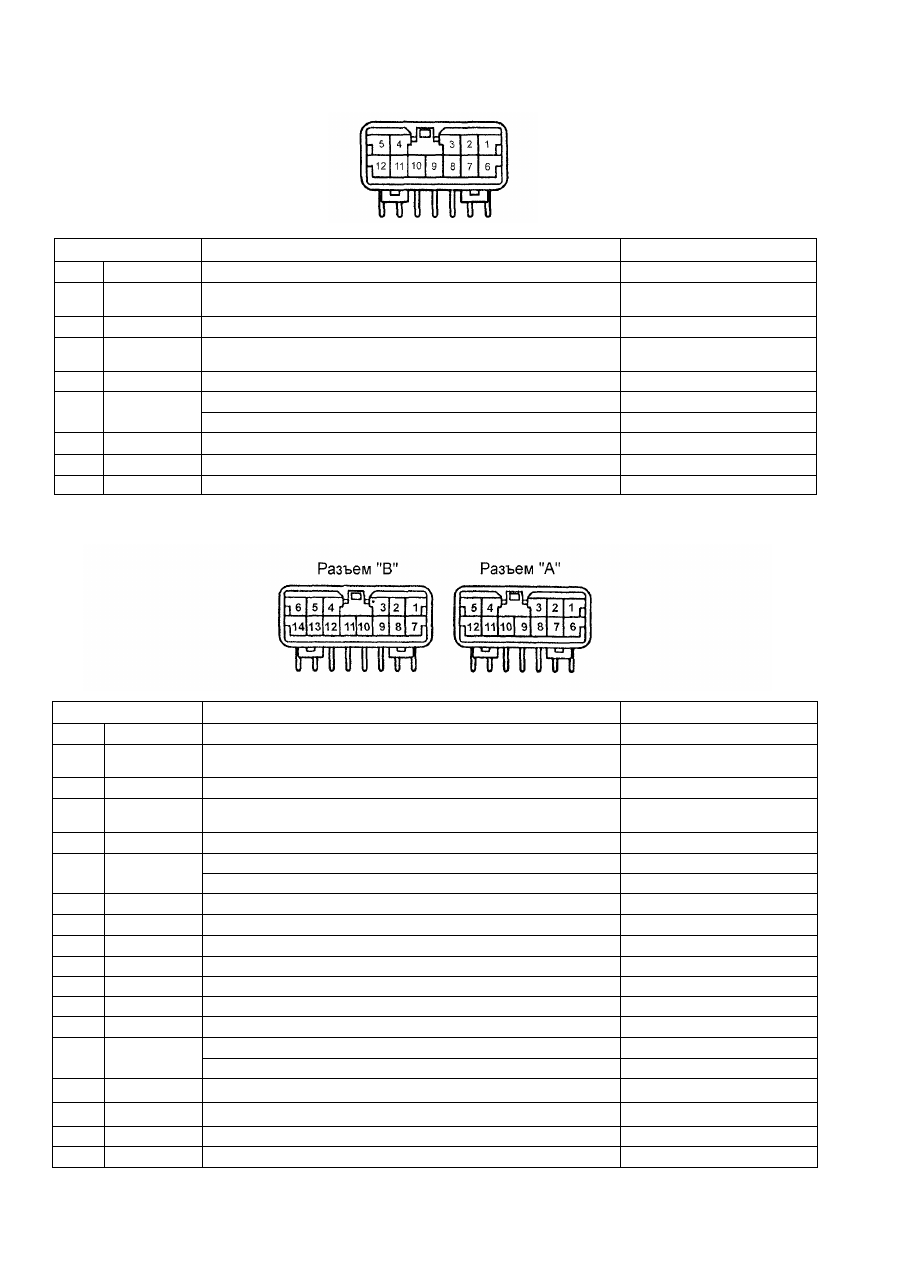

Таблица. Проверка усилителя кондиционера (модели с ручным управлением кондиционером).

Таблица. Проверка усилителя кондиционера (модели с автоматическим кондиционером).

В ы в о д ы

АС1

PRS

GND

ACT

А/С

ТЕ

LED

MGC

SG

1  - 5

2 - 5

5 - масса

6 - 5

7 - 5

8 - 12

9 - 5

11  - 5
1 2 - 5

Условия проверки

Компрессор включен
Нормальное давление хладагента давление хладагента

менее 190 кПа или более 3140 кПа

Постоянно
Компрессора включен при работе двигателя на холостом ходу

увеличение частоты вращения двигателя.

Ьыключатель кондиционера "А/С" из "OFF" "ON"

Температура в испарителе 0°С

Температура в испарителе 15°С

Выключатель кондиционера "А/С" из "OFF" "ON"

Переключатель компрессора кондиционера из "OFF" "ON"
Постоянно

Номинальные значения

10 -14 В не более 1 В

1 0 - 1 4 В не более 1 В

Проводимость

10 -14 В не более 1 В

Не более 1 В  1 0 - 1 4 В
2,0-2,4 В

1,4-1,8 В

Не более 1 В 10- 14 В

1 0 - 1 4 В не более 1 В
Проводимость

В ы в о д ы

АС1

PRS

GND

ACT

А/С

ТЕ

LED

MGC

SG1

IG

МС

SG2

TR

TS

TSET

MH

TP

S5

A1 -A5

A2-A5

A5 - масса

A6-A5

A7-A5
A8-A5

A9-A5

A11 -A5

A12-A5

B2-A5
B2-A5
B4-A5
B5-B4

B6-B4

B7-B4

B10-A5

B12-B4

B13-B4

Условия проверки

Компрессор включен
Нормальное давление хладагента давление хладагента

менее 190 кПа или более 3140 кПа
Постоянно

Компрессора включен при работе двигателя на холостом ходу

увеличение частоты вращения двигателя.

Выключатель кондиционера "А/С" из "OFF" "ON"
Температура в испарителе 0°С

Температура в испарителе 15°С

Выключатель кондиционера "А/С" из "OFF" -> "ON"

Переключатель компрессора кондиционера из "OFF" "ON"

Постоянно
Ключ в замке зажигания в положение "ON"
Регулятор температуры из "МАХ НОТ" "MAX COOL"
Постоянно
Регулятор температуры из "MAX COOL" "МАХ НОТ"

Датчик солнечного света в тени

Датчик солнечного света в тени на свету

Регулятор температуры из "MAX COOL" "МАХ НОТ"

Регулятор температуры из "MAX COOL" "МАХ НОТ"

Регулятор температуры из "MAX COOL" "МАХ НОТ"
Постоянно

Номинальные значения

10- 14 В не более 1 В

1 0 - 1 4 В не более 1 В

Проводимость

10 -14 В не более 1 В

Не более 1 В  1 0 - 1 4 В
2,0-2,4 В
1,4-1,8В
Не более 1 В 10 -14 В

10- 14 В не более 1 В

Проводимость

1 0 - 1 4 В
Не более 1 В  1 0 - 1 4 В
Проводимость

0,8- 1,4 В

Не более 0,1 В
Более 0,2 В

4,3-3,7 В

Не более 1 В 10- 14 В

2,8-3,3 В
4,5-5,5 В
