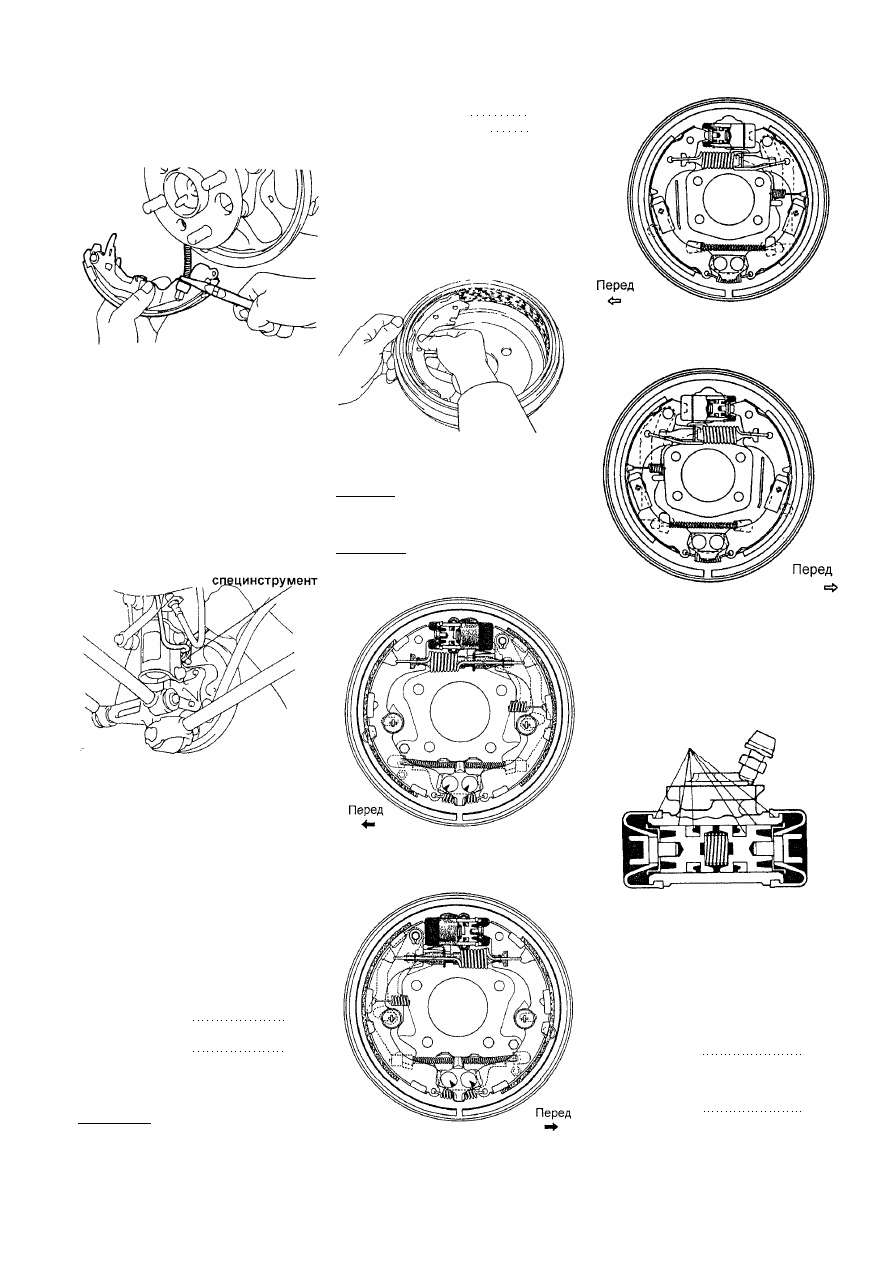

Тормозная система

123

в) Снимите автоматический регуля­

тор.

г) Используя плоскогубцы, отсоеди­

ните трос от рычага стояночного

тормоза и снимите заднюю колодку.

6. Снимите рычаги автоматического

регулятора и стояночного тормоза.

а) Снимите стопорное кольцо.

б) Снимите рычаг автоматического

регулятора.
в) Снимите стопорное кольцо.
г) Снимите рычаг стояночного тор­

моза.

7. Снимите колесный тормозной ци­

линдр.

а) Используя специнструмент, отсо-

едините тормозную трубку. Слейте

тормозную жидкость в подходящую

емкость.

б) Отверните 2 болта и снимите ко­

лесный тормозной цилиндр.

8. Разберите колесный тормозной ци­

линдр.

Снимите следующие детали:

- два пыльника;

-два поршня;

-две манжеты;

- пружину.

Проверка деталей

1. Проверьте снятые детали на отсут­

ствие износа, ржавчины и поврежде­

ний.
2. Измерьте толщину накладок тор­

мозных колодок.
Минимальная толщина накладок

тормозных колодок 1,0 мм
Номинальная толщина накладок

тормозных колодок 4,0 мм

Если толщина накладок меньше ми­

нимальной или они имеют неравно­

мерный износ, замените тормозные

колодки.
Примечание: если какая либо из тор­

мозных колодок должна быть заме­

нена, заменяйте все задние тормоз­

ные колодки.

3. Измерьте внутренний диаметр тор­

мозного барабана.
Номинальный диаметр 200,0 мм
Максимально допустимый 201,0 мм

Если барабан изношен или повреж­

ден, он может быть проточен до мак­

симально допустимого внутреннего

диаметра.

4. Проверьте плотность прилегания

накладки тормозной колодки к бара­

бану. Если контакт между рабочими

поверхностями плохой, замените тор­

мозные колодки.

Установка

Внимание: не допускайте попадания

масла или консистентной смазки на

рабочие поверхности колодок и бара­

бана.
Примечание: устанавливайте дета­

ли, как показано на рисунке.

Модели 4WD, правое колесо.

1. Нанесите специальную консистент­

ную смазку, не повреждающую резину,

на следующие детали:

- две манжеты;

- два поршня;

- два пыльника.

Консистентная

смазка

Модели 2WD, правое колесо.

2. Соберите колесный тормозной ци­

линдр.

а) Установите две новых манжеты.

б) Установите пружину и два поршня

в цилиндр. Убедитесь, что фланцы

поршня направлены внутрь.

в) Установите два пыльника.

3. Установите колесный тормозной

цилиндр на тормозном щите и затяни­

те 2 болта.
Момент затяжки 10 Н-м

4. Используя специнструмент, подсое­

дините тормозную трубку к колесному

тормозному цилиндру.

Момент затяжки 15 Н-м

5. Нанесите высокотемпературную

смазку на следующие детали:

а) Поверхности контакта тормозной

колодки и тормозного щита.

Модели 2WD,  л е в о е колесо.

124 Тормозная система

б) Поверхности контакта удержи­
вающей пластины и тормозной ко­
лодки.

в) Винт автоматического регулятора.

г) Поверхности контакта автомати­

ческого регулятора и тормозной ко­
лодки.

6. Используя щуп, измерьте зазор ме­
жду тормозной колодкой и рычагом,
как показано на рисунке.
Номинальный зазор О - 0,35 мм

Если зазор не соответствует номи­

нальному, то подберите шайбу нужной

толщины.

Регулировочные шайбы выпускаются

толщиной 0,2; 0,3; 0,4; 0,5; 0,6

и 0,9 мм.

7. Если необходимо, замените регули­

ровочную шайбу.

а) Снимите рычаг стояночного тормо­

за и установите подобранную шайбу.
б) Установите рычаг стояночного

тормоза и новое стопорное кольцо.
в) Установите рычаг автоматического

регулятора и новое стопорное кольцо.

8. Установите автоматический регуля­

тор и заднюю колодку.

а) Используя плоскогубцы, подсое­

дините трос привода стояночного

тормоза к рычагу.

б) Установите регулятор и возврат­

ную пружину.
в) Установите пружину рычага авто­

матического регулятора.

г) Установите заднюю тормозную

колодку одним концом в тормозной

цилиндр, а другим - за удерживаю­

щую пластину.

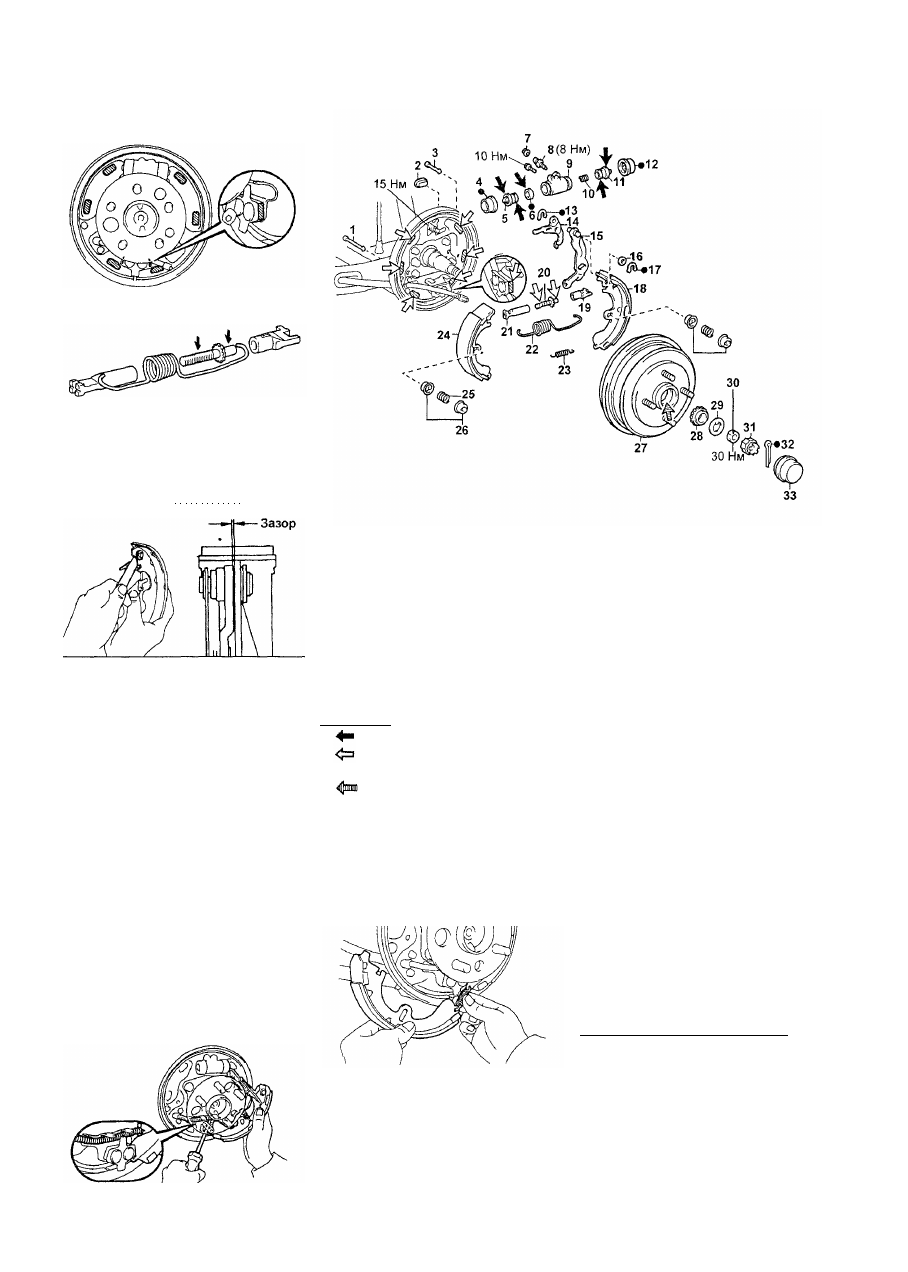

Задние тормоза (модели 2WD).  1 , 3 -  д е р ж а т е л ь колодок, 2 - пробка техно­

логического отверстия, 4, 12 - пыльник, 5, 11 - поршень, 6 - манжета,

7 - колпачок штуцера прокачки, 8 - штуцер прокачки, 9 - колесный тормоз­

ной цилиндр, 10 - пружина, 13, 17 - стопорное кольцо, 14 - рычаг автома­

тического регулятора, 15 - рычаг стояночного тормоза, 16 - регулировоч­

ная шайба, 18, 24 - тормозная колодка, 19, 21 - опора автоматического ре­

гулятора, 20 - винт автоматического регулятора, 22 - возвратная пружина,

23 - фиксирующая пружина, 25 - пружина, 26 -  с е д л о пружины, 27 - тормоз­

ной барабан со ступицей задней оси в сборе, 28 - внешний подшипник сту­

пицы, 29 - стопорная шайба, 30 - контргайка ступицы (момент затяжки и ре­

гулировку преднатяга подшипников ступицы см. в соответствующем раз­

деле главы "Подвеска"), 31 - колпачок контргайки, 32 - шплинт, 33 - колпачок

ступицы.

Примечание: при сборке на детали, указанные стрелками, нанесите:

- специальную консистентную смазку, не повреждающую резину,

- специальную высокотемпературную консистентную смазку для

тормозных механизмов,

- консистентную смазку.

д) Используя специнструмент, уста­

новите держатель, седла пружины

(2WD) и пружину держателя.

9. Установка передней тормозной ко­

лодки.

а) Установите фиксирующую пружи­

ну между задней и передней тор­

мозными колодками.

б) Установите переднюю тормозную

колодку одним концом в тормозной

цилиндр и автоматический регуля­

тор, а другим - за удерживающую

пластину.

в) Используя специнструмент, уста­

новите держатель, седла пружины

(2WD) и пружину держателя.

г) Используя специнструмент, под­

соедините возвратную пружину.

10. Проверка работы механизма авто­

матической регулировки зазора между

колодками и барабаном.

а) Подвигайте рычаг включения

стояночного тормоза вверх-вниз.

Убедитесь, что автоматический ре­

гулятор работает.

Если автоматический регулятор не

работает, проверьте правильность

сборки задних тормозов.
б) Установите минимально возмож­

ную длину автоматического регуля­

тора.

в) Установите тормозной барабан.

Примечание для моделей 2WD: при

снятии тормозного барабана руко­

водствуйтесь рекомендациями со­

ответствующего раздела главы

"Подвеска".

г) Затяните педаль стояночного

тормоза на полный ход до тех пор,

пока будут слышны щелчки сраба­

тывания храпового механизма.

11. Проверка зазора между накладка­

ми тормозных колодок и барабаном.

а) Снимите тормозной барабан.

Тормозная система 125

б) Измерьте внутренний диаметр

барабана и диаметр, образуемый

накладками тормозных колодок.

Проверьте соответствие полученной

разности диаметров номинальному

зазору.

Номинальный зазор 0,6 мм

Если зазор между накладками и ба­

рабаном не соответствует номи­

нальному, проверьте систему стоя­

ночного тормоза.

12. Установите тормозной барабан.

13. Установите заднее колесо.

14. Заполните бачок тормозной жидко­

стью и прокачайте тормозную систему.

15. Проверьте отсутствие утечек.

Стояночный тормоз

Снятие и установка

1. При снятии и установке педали и

тросов стояночного тормоза руково­

дствуйтесь соответствующим сбороч­

ным рисунком.

2. Проверьте снятые детали на отсут­

ствие износа, ржавчины или повреж­

дений.

3. После установки отрегулируйте

стояночный тормоз.

Педаль стояночного тормоза.

1 - пружина, 2 - кронштейн педали,

3 -  с е д л о пружины, 4 - пружина,

5 - упор педали, 6 - датчик включе­

ния стояночного тормоза, 7, 8 - втул­

ка, 9 - педаль стояночного тормоза,

10 - накладка педали.

Примечание: при сборке на детали,

указанные стрелками, нанесите

консистентную смазку.

Регулятор  д а в л е н и я
(Р - valve)

Проверка  д а в л е н и я

жидкости

1. Установите манометры, как показа­

но на рисунке "Проверка давления

жидкости".
2. Удалите воздух из манометров.

3. Создайте давление в главном тор­

мозном цилиндре и измерьте давле­

ние в заднем колесном цилиндре.

Если полученные результаты не сов­

падают с данными на графиках рабо­

ты регулятора давления, замените ре­

гулятор давления.

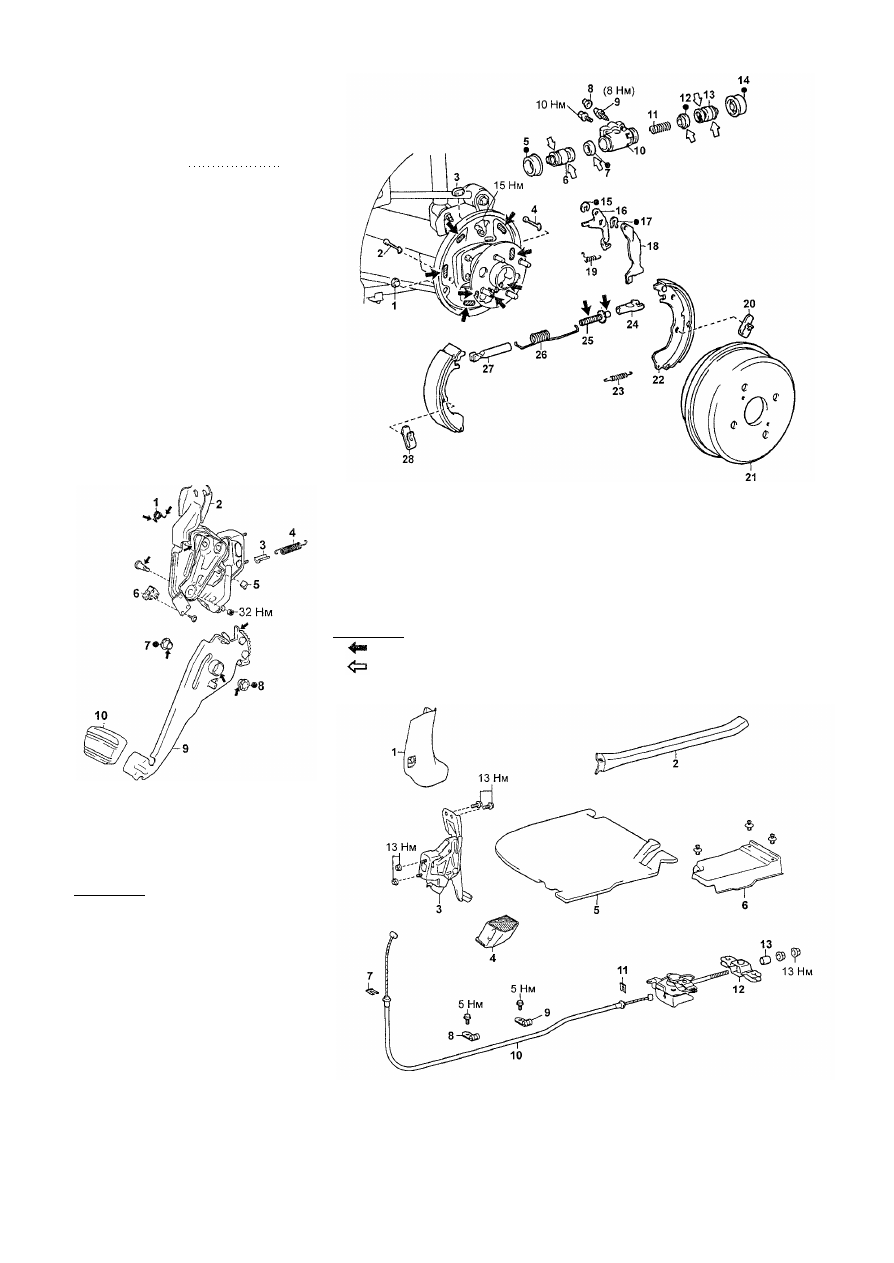

Задние тормоза (модели 4WD). 1 - пробка смотрового отверстия, 2, 4 - держа­

тель колодок, 3 - пробка технологического отверстия, 5, 14 - пыльник,

6, 13 - поршень, 7, 12 - манжета, 8 - колпачок штуцера прокачки, 9 - штуцер

прокачки, 10 - колесный тормозной цилиндр, 11 - пружина, 15 - стопорное

кольцо, 16 - рычаг автоматического регулятора, 17 - стопорное кольцо,

18 - рычаг стояночного тормоза, 19 - пружина рычага автоматического регу­

лятора, 20, 28 - пружина держателя колодок, 21 - тормозной барабан,

22 - тормозная колодка, 23 - фиксирующая пружина, 24, 27 - опора автомати­

ческого регулятора, 25 - винт автоматического регулятора, 26 - возвратная

пружина.

Примечание: при сборке на детали, указанные стрелками, нанесите:

- специальную консистентную смазку, не повреждающую резину,

- специальную высокотемпературную консистентную смазку для

тормозных механизмов.

Снятие педали и троса №1 привода стояночного тормоза. 1 - передняя бо­

ковая отделка салона, 2 - отделка порога передней двери, 3 - педаль стоя­

ночного тормоза в сборе с кронштейном, 4 - площадка  д л я отдыха ноги,

5 - звукоизоляционный кожух, 6 - отделочная панель тросов привода стоя­

ночного, 7, 11 - фиксатор, 8, 9 - хомут троса, 10 - трос №1 привода стояноч­

ного тормоза, 12 - соединительный кронштейн тросов, 13 - проставка.

126 Тормозная система

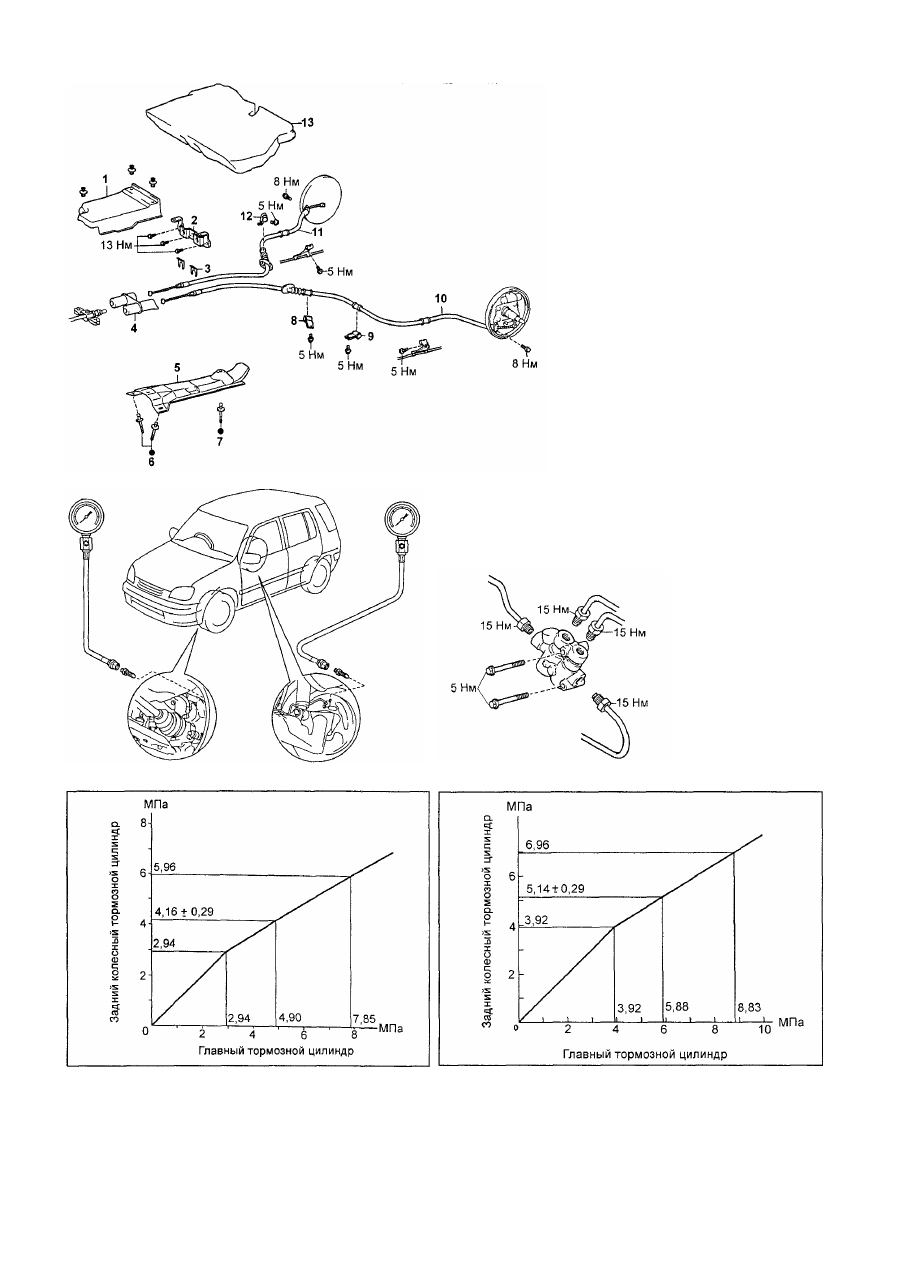

Снятие  т р о с о в №2 и №3 привода

стояночного тормоза.
1 - отделочная панель тросов привода

стояночного,

2 - кронштейн,
3 - фиксатор,

4 - кронштейн,

5 - теплозащитный кожух,

6, 7 - заклепка,
8, 9,12 - хомут троса,

10 - трос №2 привода стояночного

тормоза,

11 -трос №3 привода стояночного

тормоза,

13 - звукоизоляционный кожух.

Проверка  д а в л е н и я жидкости.

Снятие и установка регулятора  д а в л е н и я

1. При снятии и установке регулятора давления руково­

дствуйтесь соответствующим сборочным рисунком.

2. После установки прокачайте тормозную систему и про­

верьте отсутствие утечек.

Снятие регулятора  д а в л е н и я .

График работы регулятора  д а в л е н и я (модели 2WD). График работы регулятора  д а в л е н и я (модели 4WD).
