Toyota Raum. Руководство - часть 21





Автоматическая коробка передач

83

Проверка на диапазоне "2"
Переведите селектор в положение

"2", нажмите до упора на педаль ак­

селератора.

1. Во время движения на второй пере­

даче диапазона "2" со скоростью 20 -

30 км/ч, отпустите педаль акселерато­

ра и убедитесь в наличии торможения

двигателем. Если торможения двига­

телем нет, то неисправен тормоз

обеспечения режима торможения дви­

гателем на второй передаче.
2. Проверьте уровень шума и вибра­

ции при повышающем и понижаю­

щем переключении.

Проверка на диапазоне "L"

1. При движении в диапазоне "L" ника­

ких повышающих переключений быть

не должно - автомобиль должен дви­

гаться только на первой передаче.

2. При сбросе нагрузки (освобождении

педали акселератора) должен возни­

кать режим торможения двигателем.

Если торможения двигателем нет, не­

исправен тормоз первой передачи и

передачи заднего хода.
3. Проверьте уровень шума и вибрации

при разгоне и замедлении автомобиля.
Проверка на диапазоне "R"
Переведите селектор в положение "R",

нажмите до упора на педаль акселера­

тора. Проверьте отсутствие пробуксовки

фрикционных элементов управления.
Проверка в диапазоне  " Р "

Установите автомобиль на уклоне

(не менее 5°), переведите селектор в

положение "Р" и отпустите стояноч­

ный тормоз. Фиксатор механизма бло­

кировки выходного вала должен удер­

живать автомобиль на месте.

Система блокирования

селектора и ключа

зажигания

Проверка блокировки

селектора

1. Поверните ключ замка зажигания в

положение "ON".
2. Переведите селектор в положение

"Р" и отпустите фиксатор селектора.

3. Убедитесь, что в этом положении

селектор заблокирован.

4. Удерживая педаль тормоза нажа­

той, убедитесь, что селектор свободно

перемещается во все положения.

5. При заблокированном селекторе

нажмите на кнопку выключателя раз­

блокировки селектора и убедитесь,

что селектор разблокирован.

Проверка блокировки ключа

зажигания

1. Поверните ключ замка зажигания в

положение "АСС".

2. Разблокируйте селектор, нажав на

кнопку выключателя разблокировки

селектора, и переведите селектор в

любое положение, кроме "Р".

3. Убедитесь, что замок зажигания

нельзя перевести в положение "LOCK".

4. Переведите селектор в диапазон

"Р" и отпустите фиксатор на селекто­

ре. Снова нажмите и удерживайте

фиксатор на селекторе.
5. Убедитесь, что замок зажигания

нельзя перевести в положение "LOCK".

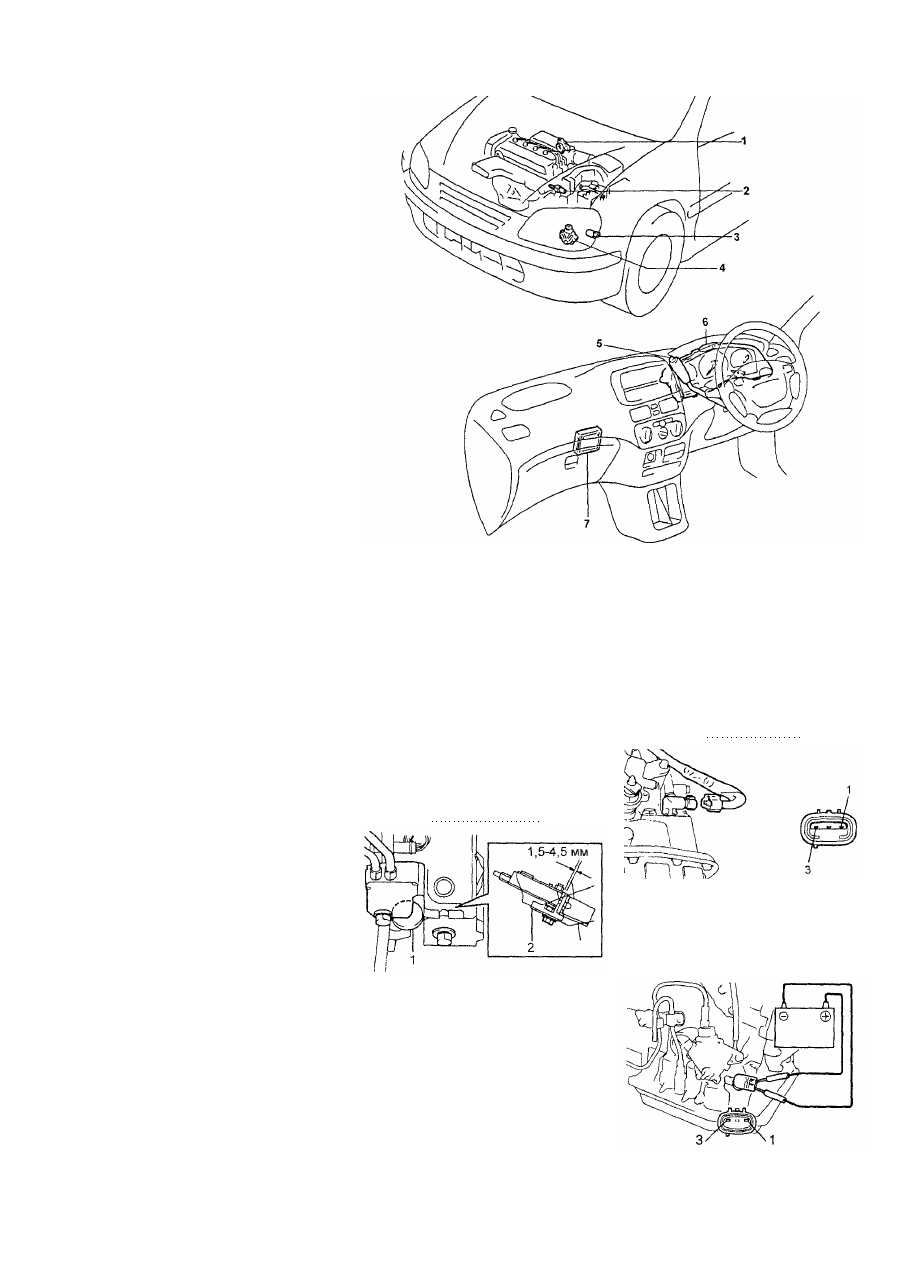

Расположение электрических элементов. 1 - датчик положения  д р о с с е л ь ­

ной заслонки, 2 - датчик температуры рабочей жидкости АКПП, 3 - элек­

тромагнитный клапан повышающей передачи, 4 - выключатель запреще­

ния запуска двигателя, 5 - выключатель повышающей передачи, 6 - ком­

бинация приборов, 7 - электронный блок управления двигателем.

6. Отпустите фиксатор и убедитесь,

что замок зажигания свободно пере­

мещается в положение "LOCK".
7. При необходимости отрегулируйте

трос блокировки селектора.

а) Установите ключ зажигания в по­

ложение "АСС".

б) Убедитесь, что штифт кронштей­

на троса блокировки селектора со­

вмещен с подушкой тяги блокировки

селектора.
в) Отрегулируйте выступание штифта.

Номинальное
выступание 1,5 - 4,5 мм

2. Проверьте электромагнитный кла­

пан повышающей передачи.

а) Отсоедините разъем клапана.

б) При помощи омметра проверьте

сопротивление между выводами

" 1 "  и " 3 " .

Номинальное
сопротивление 11 - 15 0м.

в) При подаче на выводы  " 1 " и "3"

разъема электромагнитного клапана

напряжения аккумуляторной бата­

реи должен быть слышен щелчок

срабатываемого клапана. Если

щелчка нет, то замените клапан.

1 - подушка тяги блокировки селек­

тора, 2 - штифт.

Проверка электрических

элементов

1. Проверьте индикатор выключения

повышающей передачи.

а) Включите зажигание.

б) Индикатор должен гореть при по­

ложении "OFF" выключателя повы­

шающей передачи.
в) Переведите выключатель повы­

шающей передачи в положение

"ON": индикатор должен погаснуть.

г) Подсоедините разъем электро­

магнитного клапана.

6*

84

Автоматическая коробка передач

4. Проверьте проводимость между

выводами разъема выключателя по­
вышающей передачи. При включен­
ном режиме повышающей передачи
проводимости быть не должно, при
выключенном - проводимость должна
быть. В противном случае замените
выключатель.
5. Проверьте выключатель запрещения
запуска двигателя.

а) Снимите выключатель запреще­
ния запуска двигателя.
б) При помощи омметра проверьте
проводимость между выводами
разъема выключателя запрещения
запуска двигателя в каждом поло­
жении селектора. Если проводи­

мость не такая, как указано в табли­
це, то замените выключатель за­
прещения запуска двигателя.

Диапазон

Р


Выводы

2 - 3
6 - 1
6 - 5
2 - 3
6 - 7
6 - 8
6 - 9
6 - 4

Состояние

Проводимость

Проводимость

Проводимость

Проводимость
Проводимость
Проводимость

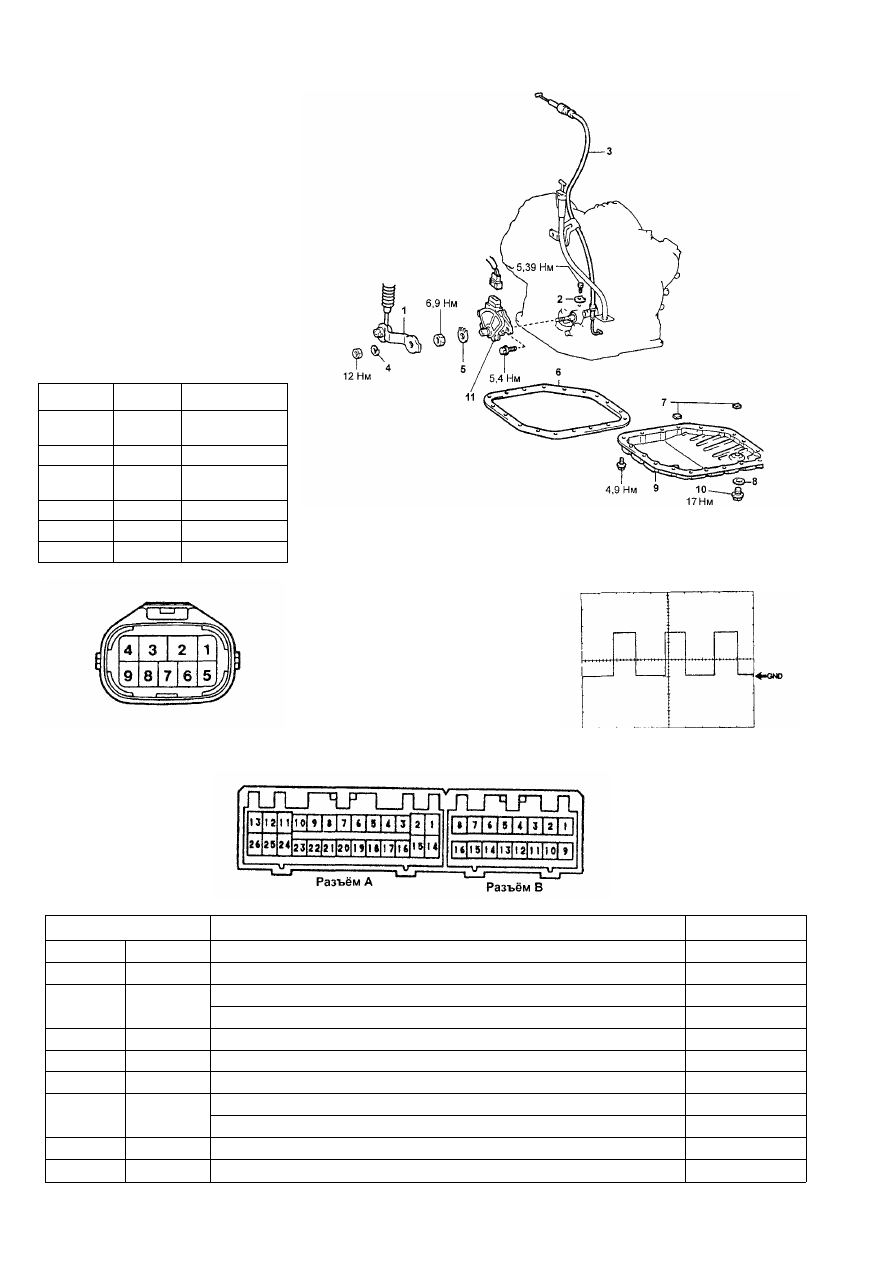

Трос управления клапаном-дросселем. 1 - рычаг выключателя запреще­

ния запуска двигателя, 2 - фиксатор, 3 - трос управления клапаном-

д р о с с е л е м , 4 - шайба, 5 - упорная шайба, 6 - прокладка, 7 - магнит, 8 - про­

кладка, 9 - поддон, 10 - сливная пробка, 11 - выключатель запрещения за­

пуска двигателя.

6. Измерьте напряжение на выводах

разъема блока управления двигате­

лем и АКПП (см. таблицу "Напряжение

на выводах разъема блока управле­

ния двигателем и АКПП").

Форма сигнала между выводами

"SPD" u "E1".

Скорость автомобиля

около 20 км/ч

Цена деления (клетки) 2 В и 20 мсек

Таблица. Напряжение на  в ы в о д а х  р а з ъ е м а блока управления двигателем и АКПП.

В ы в о д ы

А1 - А24

A3 - А24

А17-А24

А18 - А24

А24 - масса

В2 - А24

В8 - А24

В9-А24

В13-А24

ODT E1

THW E1

VTA Е1

VC E1

Е1 масса

ВАТТ Е1

NSW E1

+В Е1

SPD E1

Состояние при измерении

Выключатель повышающей передачи в положении "ON"

Температура охлаждающей жидкости двигателя 60 - 120°С
Дроссельная заслонка полностью открыта

Дроссельная заслонка полностью закрыта

Двигатель заглушён. Замок зажигания в положении "ON"

При любых условиях

При любых условиях

Селектор в положении "Р" или "N"

Селектор в любом положении, кроме "Р" или "N"

Двигатель заглушён. Замок зажигания в положении "ON"

Автомобиль движется со скоростью 20 км/ч

Результат

9-14 В

0,2-1,0 В
0,3 - 0,8 В

3,2-4,9 В

4,5-5,5 В

проводимость

9 - 1 4 В

0 - З В

9 - 1 4 В

9 - 1 4 В

импульсы

Автоматическая коробка передач

85

Трос управления

клапаном-дросселем

Снятие и установка

Примечание: установку производите
в порядке, обратном снятию.

1. Снимите поддон коробки передач.

Примечание: при установке размес­
тите магниты в поддоне, как пока­
зано на рисунке.

2. Отсоедините трос управления кла­

паном-дросселем.

а) Отсоедините трос от сектора

дроссельной заслонки.

б) Отсоедините трос от фиксаторов

на двигателе.

Указание для установки: если трос

новый, то установите стопор на

внутренний трос:

а) Согните трос так, чтобы ради­

ус изгиба был около 200 мм.

б) Вытягивайте внутренний трос

до появления слабого сопротивле­

ния. Удерживайте его в этом по­

ложении.

в) Установите стопор на расстоя­

нии 0,8 - 1,5 мм от конца внешней

оболочки, как показано на рисунке.

3. Снимите выключатель запрещения

запуска двигателя.

4. Снимите трос управления клапа­

ном-дросселем.

а) Отверните болт и снимите фиксатор.

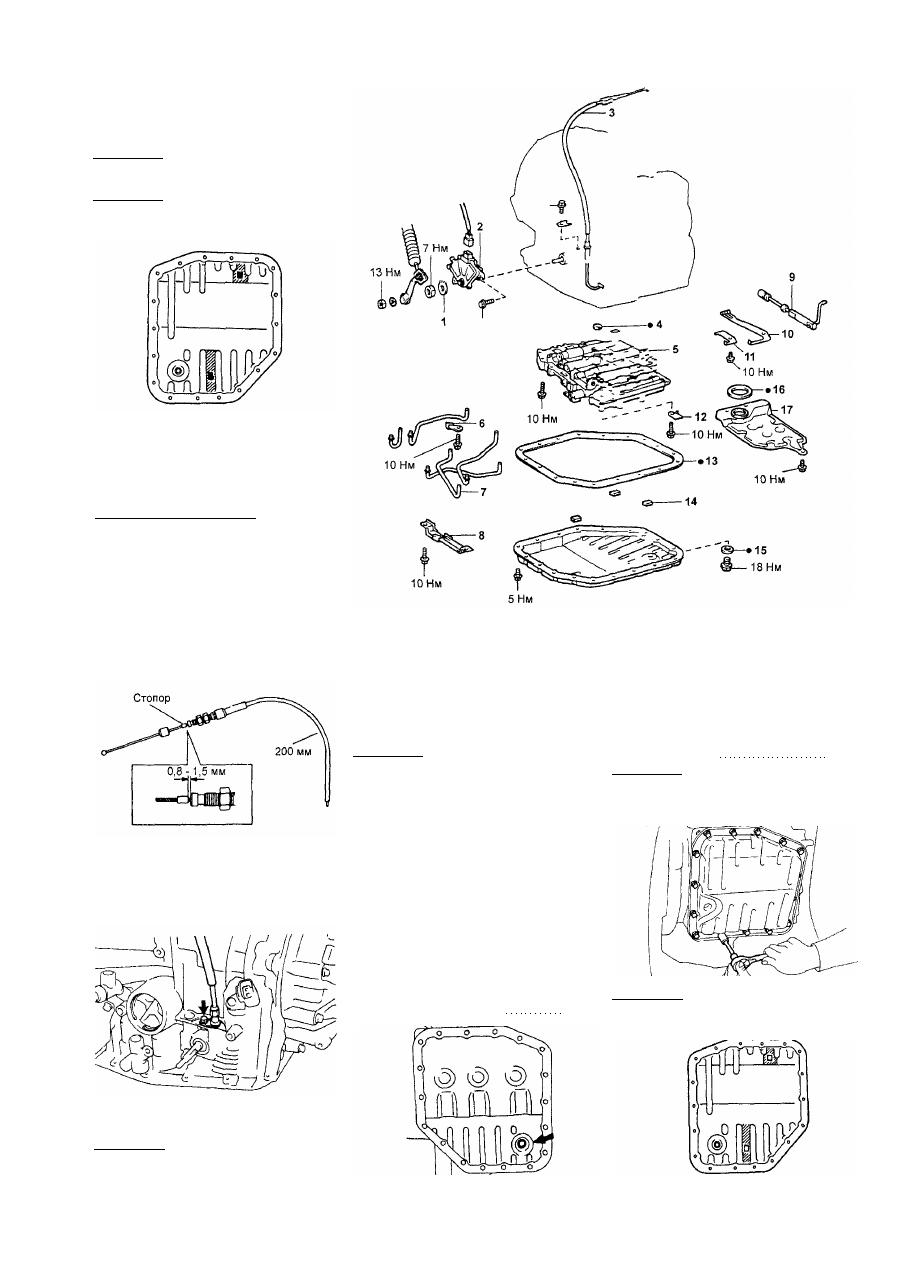

Блок клапанов. 1 - упорная шайба, 2 - выключатель запрещения запуска

двигателя, 3 - трос управления клапаном-дросселем, 4 - прокладка,

5 - блок клапанов, 6 - держатель, 7 - трубка, 8 - кронштейн, 9 - клапан вы­

бора диапазонов, 10 - фиксатор, 11 - кронштейн, 12 - фиксатор, 13 - про­

кладка поддона, 14 - магнит, 15 - прокладка, 16 - прокладка  ф и л ь т р а ,

17  - ф и л ь т р .

3. Отверните болты крепления и сни­

мите поддон и прокладку.
Момент затяжки болтов
крепления поддона
 5 Нм
Примечание:

- Некоторая часть рабочей жидко­

сти останется в поддоне.

- Устанавливайте новую прокладку.

Снятие и установка

блока клапанов

Примечание:

- После замены фильтра, долейте в

КПП рабочую жидкость. После это­

го запустите двигатель прогрейте

его до рабочей температуры, пе­

реведите селектор в каждый диа­

пазон с задержкой на 2 - 3 секунды,

затем установите селектор в по­

ложение "Р" и проверьте уровень ра­

бочей жидкости.
- Установку проводите в порядке, об­

ратном снятию.

- Моменты затяжки указаны в

тексте.

1. Очистите наружные поверхности

коробки передач.

2. Открутите сливную пробку и слей­

те рабочую жидкость в подходящую

емкость.
Момент затяжки пробки 18 Н-м

б) Извлеките трос управления кла­
паном-дросселем .

Примечание: после установки, отре­
гулируйте трос управления клапа­
ном-дросселем.

Примечание: при установке поддона

проверьте наличие в нем двух маг­

нитов.

86

Автоматическая коробка передач

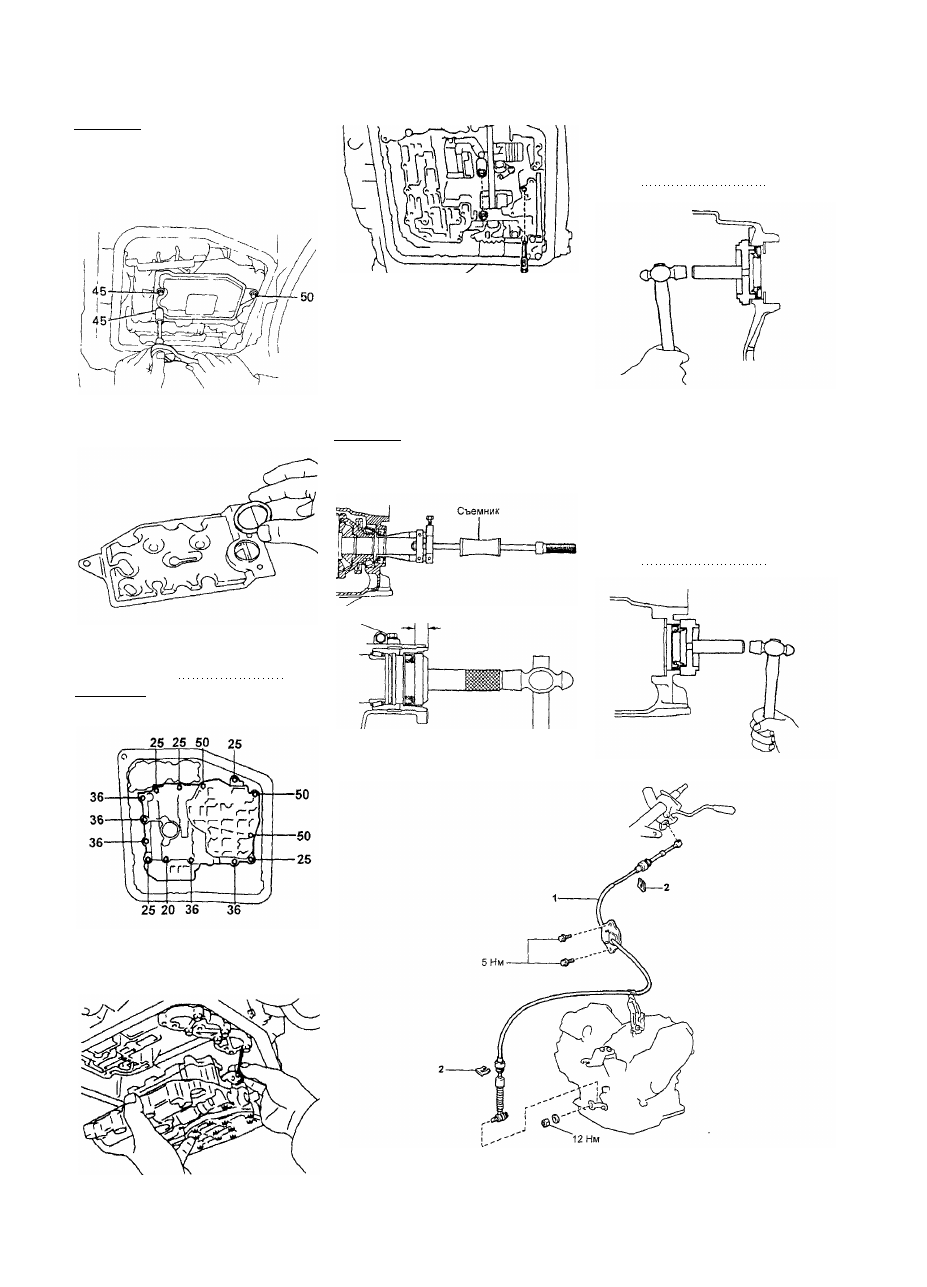

4. Отверните три болта и снимите 6. Замените прокладку тормоза второй  У с т а н о в к а

фильтр.
Примечание:

- Будьте аккуратны, в фильтре

остается некоторое количество

рабочей жидкости.

- Длина болтов (мм) показана на

рисунке.

передачи.

- при установке фильтра, замени­

те на новую прокладку фильтра.

5. Снимите блок клапанов.

а) Отверните четырнадцать болтов.

Момент затяжки 10 Н-м
Примечание: длины болтов (в мм)

указаны на рисунке.

б) Отсоедините трос управления

клапаном-дросселем и снимите блок

клапанов.

1. Установите сальник левого привод­

ного вала.

а) Установите новый сальник с по­
мощью оправки и молотка

Глубина запрессовки
сальника
 5,3 ± 0,5 мм

Замена сальников

приводных валов

Снятие

1. Снимите левый и правый приводные

валы (см. главу "Приводные валы").

4. Снимите сальники левого и право­

го приводных валов с помощью

съемника.
Примечание: (A244F) измерьте глу­

бину установки сальника раздаточ­

ной коробки (правая сторона), как по­

казано на рисунке.

б) Смажьте рабочую кромку сальни­

ка консистентной смазкой.

2. (A244L)
Установите сальник правого привод­

ного вала.

а) Смажьте рабочую кромку сальни­

ка консистентной смазкой.

б) Установите сальник правого

приводного вала, как показано на

рисунке.

Глубина запрессовки
сальника 3,1 ±0,5 мм

A244F (сальник раздаточной короб­

ки (правая сторона)).

Трос управления коробкой передач. 1 - трос управления коробкой пере­

дач, 2 - фиксатор.
