Система зарядки 79

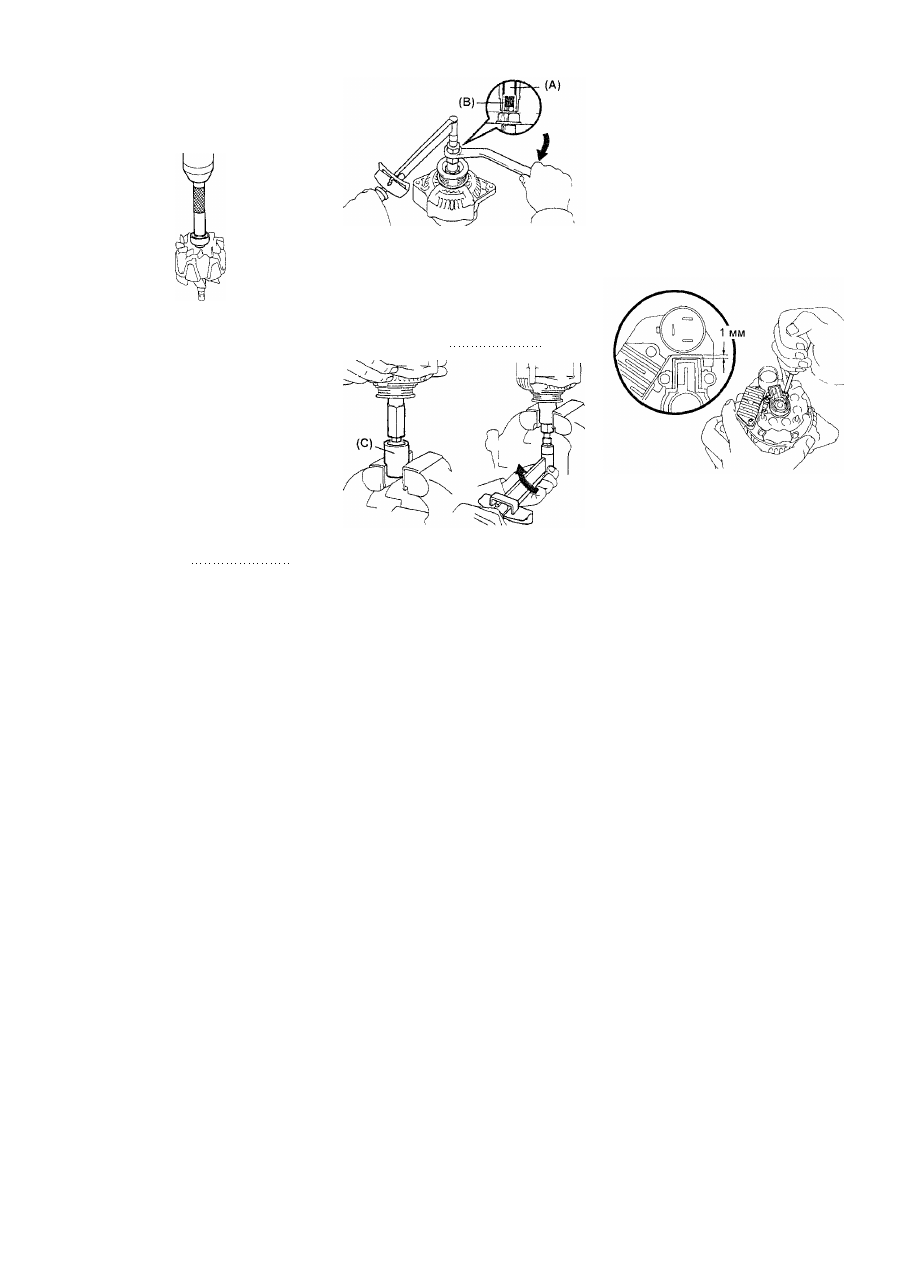

б) При помощи пресса установите

новый задний подшипник на вал ро­

тора.

в) Установите крышку подшипника.

Сборка генератора

1. Установите крышку генератора со

стороны привода на ротор.

2. Установите шайбу.
3. Легко постукивая молотком с пла­

стиковым бойком, установите корпус

выпрямительного блока. Закрепите

корпус четырьмя гайками.

4. Установите шкив.

а) Установите шкив на носок вала

ротора и затяните от руки гайку кре-

пления шкива.

б) Удерживая спецприспособление

(А) динамометрическим ключом, за­

тяните спецприспособление (В).

Момент затяжки 39 Н-м

в) Проверьте, чтобы спецприспо­

собление (А) было надежно зафик-
сировано вместе с ротором.

г) Зажмите спецприспособление (С)

в тисках и установите генератор на

него.

д) Для затяжки гайки крепления

шкива необходимо повернуть спец­

приспособление (А) в направлении,

показанном на рисунке.

Момент затяжки 110 Н-м

е) Снимите генератор со спецпри­

способления (С).
ж) Отверните спецприспособление

(В) и снимите спецприспособления

(А) и (В).

5. Установите уплотнительную пла­

стину.

6. Установите выпрямительный блок.

а) Установите изоляторы на выводы

проводов.

б) Установите выпрямительный блок

и заверните 4 винта его крепления

7. Установите электронный регулятор

напряжения и щеткодержатель.

а) Установите щеткодержатель и за­

тяните болты крепления щеткодер­

жателя так, чтобы зазор между щет­

кодержателем и электроразъемом

составил 1 мм.

б) Установите крышку щеткодержа­

теля на щеткодержатель.

8. Установите крышку генератора со

стороны выпрямительного блока и за­

верните 3 гайки крепления крышки.

Установите изолятор вывода и завер­

ните гайку его крепления.
9. Убедитесь, что ротор вращается

плавно, без заедания.

80

Автоматическая коробка передач

Общее описание

Примечание:

- Тип КПП выбит на алюминиевой

табличке, прикрепленной к перего­

родке моторного отсека, в строке

"TRANS / AXLE".

- Процедуру замены рабочей жидко­

сти в АКПП см. в главе "Техническое

обслуживание и общие процедуры

проверки и регулировки".

Автоматические трансмиссии A244L

и A244F устанавливаются на автомо­

били с поперечным расположением

двигателя.
Трансмиссии A244L и A244F можно

условно разделить на две секции: ко­

робка передач и главная передача с

дифференциалом (на A244F еще и

раздаточная коробка)

В секцию коробки передач входят гид­

ротрансформатор, 3-ступенчатая пла­

нетарная коробка передач и гидрав­

лическая система управления.

Гидротрансформатор

Гидротрансформатор состоит из насос­

ного колеса, которое приводится во

вращение двигателем, турбинного ко­

леса, блокировочной муфты реактора,

который через муфту свободного хода

соединен с картером коробки передач.

Гидравлическая система

управления

В систему управления входят: насос,

блок клапанов, электромагнитные

клапаны, гидроаккумуляторы, блоки­

ровочные муфты и тормоза. Основ­

ное давление в системе создается

насосом, оно регулируется системой

управления в зависимости от нагруз­

ки и скорости автомобиля и обеспе­

чивает работу гидротрансформатора,

блокировочных муфт и тормозов.

Клапаны переключения управляют по­

токами жидкости, которые поступают в

гидротрансформатор и планетарную

коробку передач.
Блок клапанов имеет один электро­

магнитный клапан, который управляет

повышающим планетарным рядом.

П р е д в а р и т е л ь н ы е

проверки и регулировки

Проверка частоты вращения

холостого хода (диапазон N)

Проверьте частоту вращения холосто­
го хода.
Частота вращения

холостого хода 700 +50 об/мин
Примечание: проверку проводите при

выключенном кондиционере и поло­

жении селектора "N".

Проверка и регулировка

троса управления клапаном-

дросселем

1. Нажмите до упора на педаль аксе­

лератора и убедитесь, что дроссель­

ная заслонка открыта полностью.

Примечание: если дроссельная за­

слонка открыта не полностью, то

отрегулируйте трос управления

дроссельной заслонкой.

2. При полностью нажатой педали

акселератора ослабьте регулировоч­

ные гайки.

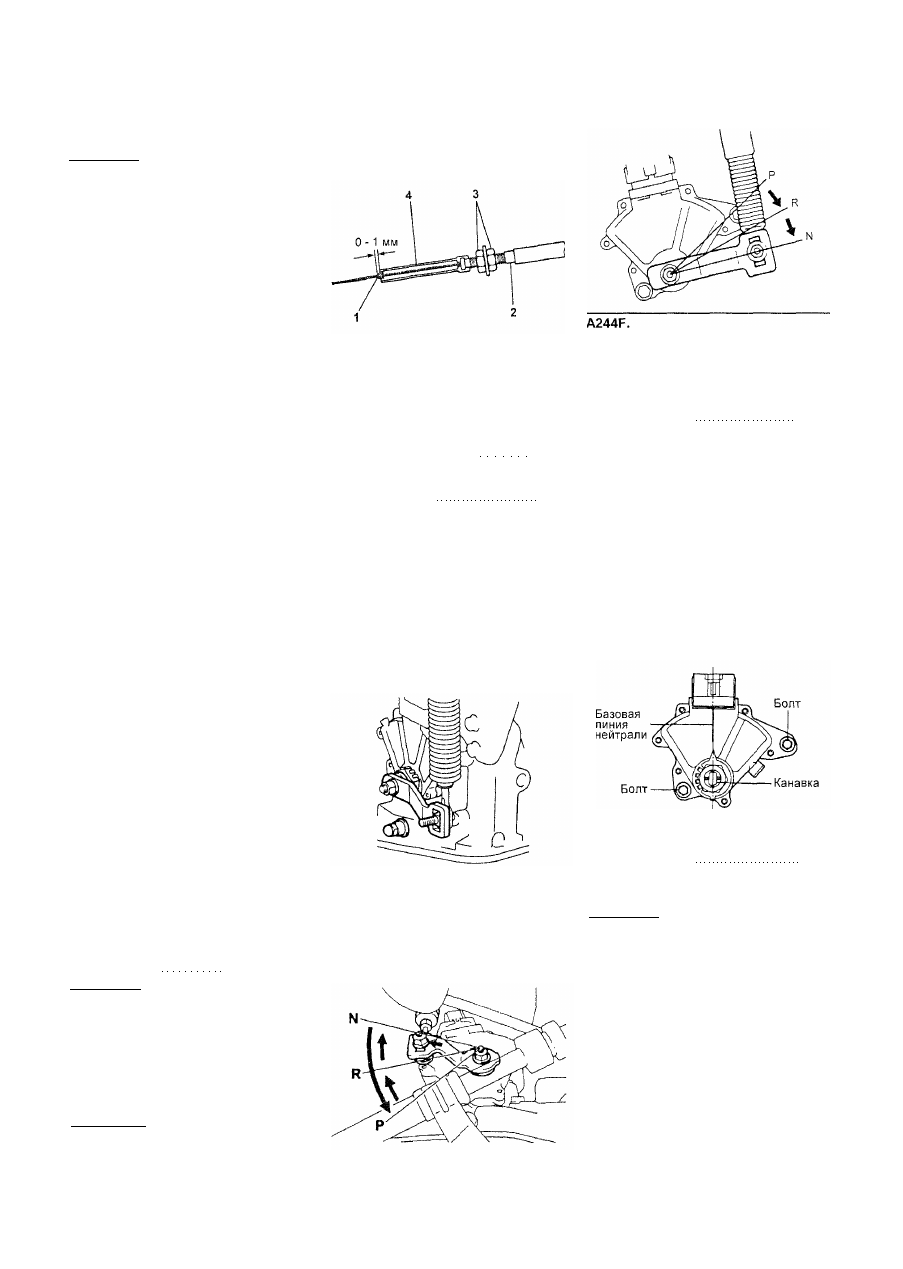

1 - стопор, 2 - гибкий чехол, 3 - ре­

гулировочные гайки, 4 - внешний

трос.

3. Отрегулируйте трос так, чтобы рас­

стояние между чехлом и стопором на

тросе было в пределах указанного

значения.
Номинальное расстояние 0-1 мм
4. Затяните регулировочные гайки и
повторно проведите проверку.

Момент затяжки 15 Н-м

Проверка и регулировка тяги

управления переключением

1. При переключениях селектора из

позиции "N" в другие позиции про­

верьте, что селектор перемещается

равномерно и индикатор правильно

указывает выбранное положение. Ес­

ли индикатор неправильно показывает

выбранное положение, то проведите

регулировку.
2. Снимите нижнюю защиту двигателя

и ослабьте гайку на тяге управления.

4. Установите селектор в положение

"N".

5. Надавливая рычаг в сторону поло­

жения "R", затяните гайку тяги управ­

ления.

Момент затяжки 12 Н-м

Проверка и регулировка

в ы к л ю ч а т е л я  з а п р е щ е н и я

запуска двигателя

1. Убедитесь, что двигатель можно за­

пустить только при положении селекто­

ра "N" или "Р".
2. Если двигатель можно запустить в

других положениях, то проведите ре­

гулировку выключателя запрещения

запуска двигателя.

а) Ослабьте болты выключателя за­

пуска в нейтральном положении и ус­

тановите селектор в положение "N".

б) Совместите канавку и базовую

линию нейтрали.

2. Полностью переведите рычаг вы­

ключателя запрещения запуска до упо­

ра против часовой стрелки (A244F - по

часовой стрелке).
3. Возвратите рычаг выключателя за­

прещения запуска на два паза в поло­

жение "N".

A244L.

в) Удерживая детали в таком поло­
жении, затяните болты.

Момент затяжки 5 Н-м

Диагностика АКПП

Примечание:

- Неисправности, возникающие в

КПП, могут быть связаны либо с

двигателем, либо с системой

управления, либо с самой коробкой

передач. Поэтому перед началом

проверки необходимо определить

область их возникновения.
- Поиск неисправностей должен на­

чинаться с простейших операций и

продолжаться в порядке нараста­

ния сложности.

1. Проведите проверку давления в

шинах и другие предварительные

проверки.
2. Проверьте переключение передач.

Если переключение соответствует

норме, то проверьте электрическую

часть системы управления.

Автоматическая коробка передач

81

3 Произведите следующие проверки

а) Проверка двигателя и гидро­

трансформатора на полностью за­

торможенном автомобиле

б) Дорожные испытания Убедитесь,

что неисправность относится к са­

мой КПП При наличии шума или

вибрации возможными источниками

могут быть компрессор, двигатель,

карданные валы, шины и т д
в) Гидравлические испытания Из­

мерьте давление в основной магист­

рали и выполните общую проверку

контуров подвода рабочей жидкости
г) Проверка времени включения

передачи Проверяется износ де­

талей коробки передач (блоки­

ровочных муфт, тормозов и плане­

тарных передач)

Проверка механических

систем КПП

Тест на полностью

заторможенном автомобиле

(stall test)

Данный тест проверяет работоспособ­

ность коробки передач и двигателя пу­

тем измерения частоты вращения при

максимальной нагрузке на диапазонах

'D" и "R"

Примечание

- Проверку проводите при рабочей

температуре рабочей жидкости

АКПП (50 - 80°С)

- Длительность каждой проверки

не должна превышать пяти секунд

1 Измерьте частоту вращения колен­

чатого вала двигателя

а) Установите упоры под колеса

б) Подсоедините тахометр

в) Затяните стояночный тормоз
г) Нажмите до упора на педаль

тормоза
д) Запустите двигатель

е) Переведите селектор в положение

"D" Нажмите до упора на педаль ак­

селератора Быстро считайте пока­

зания тахометра и сравните их с рег­

ламентированными значениями

Частота вращения при полностью

заторможенном автомобиле

A244L 2000 - 2400 об/мин
A244F 1850-2150 об/мин

Внимание если колеса начинают

вращаться прежде, чем частота

вращения достигает требуемого

значения для этой проверки, то от­

пустите педаль акселератора и пре­

кратите проверку

ж) Повторите тест при положении

селектора в диапазоне "R"

2 Анализ результатов проверки

а) Если частота вращения в обоих

случаев одинакова, но меньше тре­

буемой, то либо двигатель не разви­

вает полную мощность, либо неис­

правна муфта свободного хода реак­

тора гидротрансформатора

Примечание если частота вращения

меньше указанного значения более

чем на 600 об/мин то, возможно, не­

исправен гидротрансформатор

б) Если частота вращения в диапа­

зоне "D" выше указанной, то

- слишком низкое давление в ос­

новной магистрали,

имеется пробуксовка в муфте пе­

реднего хода,

- неисправна муфта свободного

хода №2,

- неисправна муфта свободного

хода повышающего ряда

в) Если частота вращения в диапа­

зоне "R" выше требуемой

- слишком низкое давление в ос­

новной магистрали,
- имеется пробуксовка в муфте

заднего хода,

- имеется пробуксовка в тормозе

первой передачи и передачи зад­

него хода,
- неисправна муфта свободного хо­

да повышающего ряда

г) Если частота вращения выше тре­

буемой на обоих диапазонах, то

- слишком низкое давление в ос­

новной магистрали,

- уровень рабочей жидкости в ко­

робке передач не соответствует

требуемому значению,

- неисправна муфта свободного хо­

да повышающего ряда

Проверка времени

включения передачи

Если при работающем на холостом

ходу двигателе перевести селектор в

положение "D" или "R", то до момента,

как вы почувствуете легкий толчок,

должно пройти некоторое время По

величине этой задержки можно судить

об исправности муфты переднего хо­

да, муфты заднего хода, тормоза пер­

вой передачи и передачи заднего хода

и муфты свободного хода повышаю­

щего планетарного ряда

Примечание

- Проверку следует проводить при

нормальной рабочей температуре

рабочей жидкости (50-80 °С)

- Проведите три проверки, а затем

определите среднее время задержки

включения первой передачи
- Между проверками должен быть

интервал времени не менее одной

минуты

1 Измерение времени включения

передачи

а) Затяните стояночный тормоз

б) Запустите двигатель и проверьте

частоту вращения холостого хода в

положении селектора "N" (при вы­

ключенном кондиционере)
в) Переведите селектор из положе­

ния "N" в положение "D" и измерьте

время до ощущения толчка включе­

ния передачи

Время задержки не более 1,2 секунд

г) Переведите селектор из положе­

ния "N" в положение "R" и измерьте

время до ощущения толчка включе­

ния передачи

Время задержки не более 1,5 секунд

2 Анализ результатов проверки

а) Если время переключения "N D"

больше требуемого

- слишком низкое давление в ос­

новной магистрали,

- износ муфты переднего хода,

- неисправна муфта свободного

хода повышающего ряда

б) Если время переключения "N R"

больше требуемого

- слишком низкое давление в ос­

новной магистрали,

- износ муфты заднего хода,

- износ тормоза первой передачи

и передачи заднего хода,

- неисправна муфта свободного

хода повышающего планетарно­

го ряда

Гидравлический тест

Проверка  д а в л е н и я в основной
магистрали
1 Подготовка

а) Прогрейте рабочую жидкость КПП

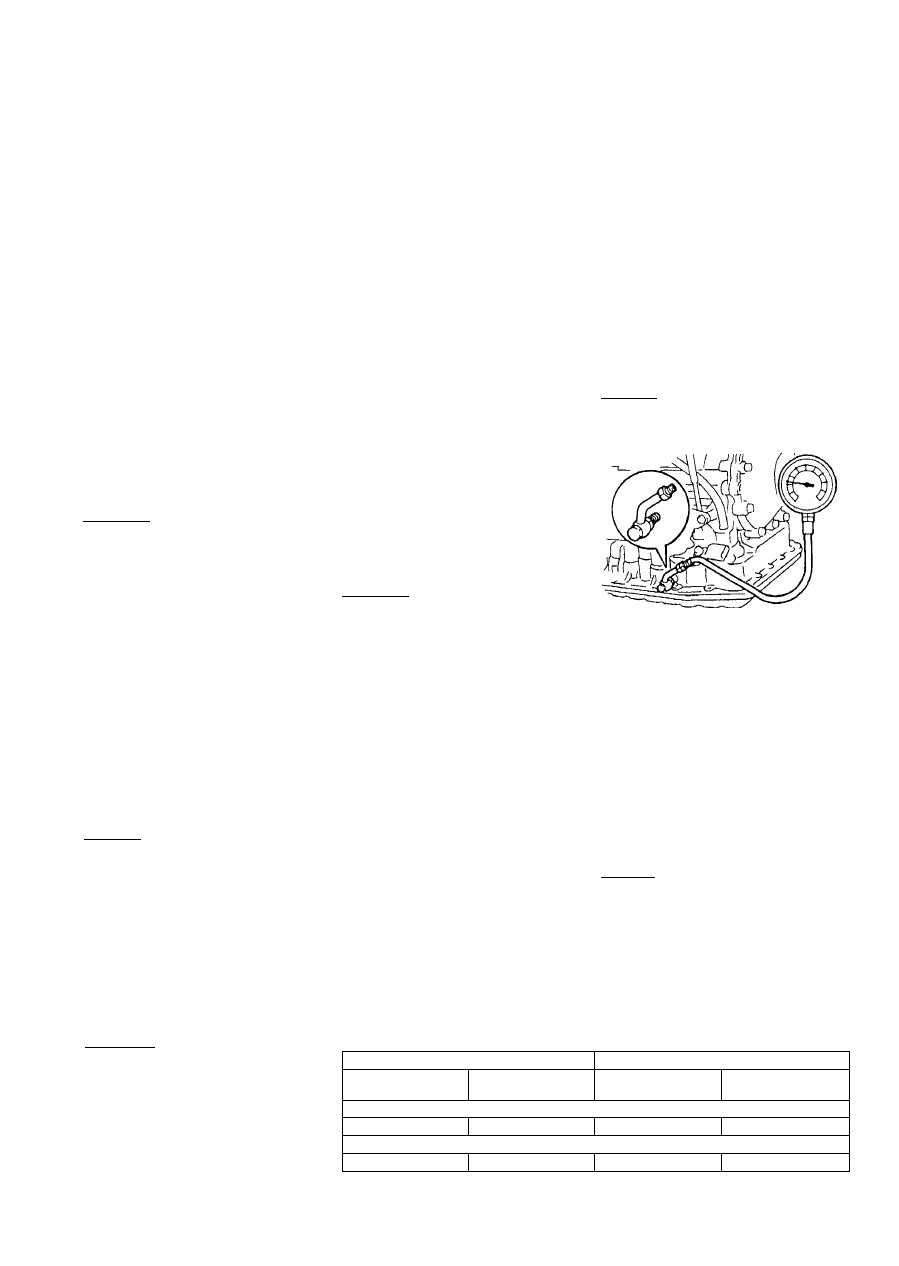

до рабочей температуры (50 - 80°С)
б) Отверните заглушку и подсоеди­

ните на ее место манометр

Внимание проверку давления всегда

следует проводить вдвоем один чело­

век должен наблюдать за колесами, а

второй выполнять проверку

2 Измерьте давление в основной ма­

гистрали

а) Установите упоры под колеса и

затяните стояночный тормоз
б) Запустите двигатель и проверьте

частоту вращения холостого хода

в) Нажмите на педаль тормоза и

переведите селектор в положение

"D" Измерьте давление на холо­

стом ходу
г) Нажмите на педаль акселератора

до упора Быстро измерьте давле­

ние в магистрали, когда частота

вращения достигает максимально­

го значения Сравните полученные

значения давления со значениями,

приведенными в таблице "Давле­

ние в основной магистрали"

Внимание отпустите педаль аксе­

лератора и остановите тест, если

задние колеса начинают вращаться

до того момента, как частота вра­

щения достигнет максимального

значения

д) Повторите проверку в диапазоне

"R"

е) Если давление не соответствует

указанному - проверьте регулировку

троса управления клапаном-дрос­

селем и повторите тест

Таблица. Давление в основной магистрали, кПа.

Диапазон  " D "

Холостой ход

Максимальные

обороты

Диапазон "R"

Холостой ход

A244L

370 - 420

920-1050

550 - 700

A244F

370 - 420

920-1050

650 - 800

Максимальные

обороты

1450-1700

1600-1930

82 Автоматическая коробка передач

3. Анализ результатов проверки:

а) Если на всех диапазонах давле­

ние выше указанных значений, то:

- не отрегулирован трос управле­

ния клапаном-дросселем;

- неисправен клапан-дроссель;
- неисправен регулятор давления.

б) Если во всех диапазонах давление

ниже указанных значений, то:

- не отрегулирован трос управле­

ния клапаном-дросселем;

- неисправен клапан-дроссель;

- неисправен регулятор давления;

- неисправен насос коробки передач;

- неисправна муфта повышающего

планетарного ряда.

в) Если давление ниже указанных

значений в диапазоне "D", то:

- имеется утечка жидкости в контуре

управления на диапазоне "D";

- неисправна муфта переднего хода.

г) Если давление ниже указанных

значений в диапазоне "R", то:

- имеется утечка рабочей жидко­

сти в контуре управления на диа­

пазоне "R";
- неисправна муфта заднего хода;

- неисправен тормоз первой пере­

дачи и передачи заднего хода.

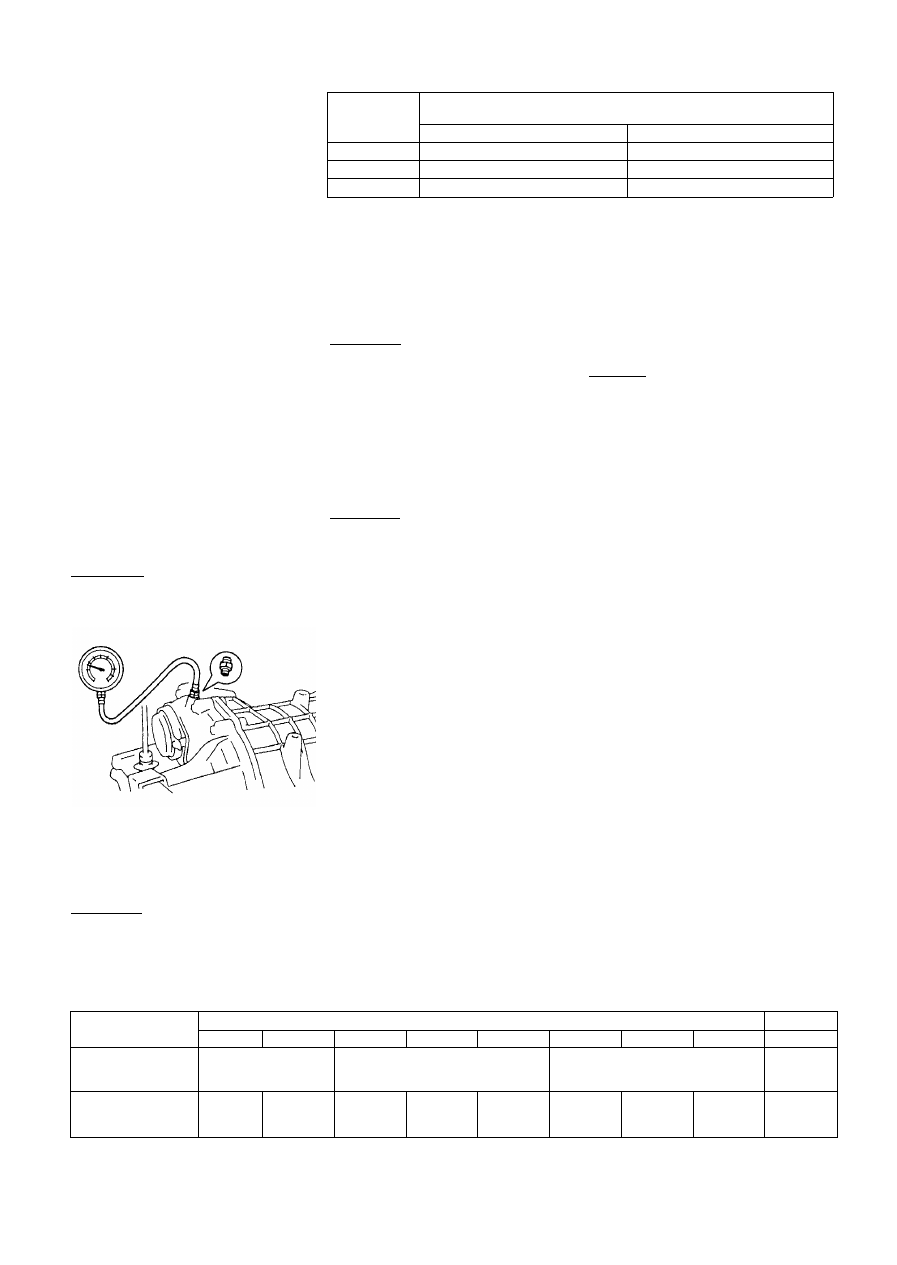

Давление скоростного регулятора

1. Прогрейте АКПП до рабочей темпе­

ратуры (50 - 80°С).

2. Открутите пробку канала скоростно­

го регулятора и установите на ее ме­

сто манометр.
Примечание:

- Проверьте регулировку троса

управления клапаном-дросселем.

- Проверьте давление в шинах.

Таблица. Давление скоростного регулятора.

3. Заведите двигатель.

4. Установите селектор в положение

"D" и измерьте давление скоростного

регулятора на скоростях, указанных

в таблице "Давление скоростного ре­

гулятора".
Примечание: (для A244F) если про­

верка проводится с поддомкрачива­

нием автомобиля, то поддомкрать­

те его так, чтобы все колеса могли

свободно вращаться.

5. Анализ результатов.

Таблица. Моменты переключений.

Скорость

автомобиля,

км/час

30
60
90

Давление скоростного регулятора. кПа

A244L

6 8 - 1 4 5

245 - 320
450 - 530

A244F

71 - 150

2 3 7 - 3 1 5
4 5 0 - 5 3 0

Если полученные значения не совпа­

дают с приведенными в таблице, то:

- давление в основной магистрали не

соответствует указанному значению,

- утечка жидкости в контуре скорост­

ного регулятора,

- неисправен скоростной регулятор.

Дорожный тест

Примечание: перед началом проверки

прогрейте рабочую жидкость АКПП

до температуры 50-80° С.
Проверка на диапазоне "D"

Переведите селектор в положение "D" и

нажмите до упора на педаль акселера­

тора.

1. Проверьте наличие переключений

1 2, 2 3, 3 4 и соответствие мо­

ментов переключения значениям,

приведенным в таблице "Моменты пе­

реключений".
Примечание:

- Переключения на повышающую

передачу не будет при темпера­

туре охлаждающей жидкости дви­

гателя менее 50 °С и при отличии в

10 км/ч между установленной ско­

ростью (в системе поддержания

постоянной скорости (cruise control))

и скоростью движения автомобиля.
- Блокировка гидротрансформа­

тора не будет включаться при

нажатой педали тормоза и тем­

пературе охлаждающей жидкости

менее 50 °С.

Анализ результатов.

а) Нет переключения 1 2:

- неисправен скоростной регулятор;

- неисправен клапан переключе­

ния 1 2.

б) Нет переключения 2 3:

- неисправен клапан переключе­

ния 2 3.

в) Моменты переключения не соот­

ветствуют приведенным в таблице

"Моменты переключений":

- не отрегулирован трос управле­

ния клапаном-дросселем;

неисправны клапан-дроссель,

клапан переключения 1 2, клапан

переключения 2 3, клапан пере­

ключения 3-«4 и т.д.

2. Тем же способом проверьте отсут­

ствие толчков и скольжения фрикци­

онных элементов управления при пе­

реключениях 1 2, 2 3 и 3 4.

Анализ результатов.

Если во время переключений ощу­

щаются сильные толчки:

- давление в основной магистрали

слишком высокое;
- неисправны гидроаккумуляторы;
- дефект обратного клапана.

3. При движении на третьей или чет­

вертой передаче в диапазоне "D" про­

верьте отсутствие постороннего шума

или вибрации.
Внимание: эту проверку следует про­

водить очень тщательно, поскольку

появление шума и вибрации может

быть вызвано из-за нарушения балан­

сировки карданного вала, дифферен­

циала, гидротрансформатора и т.д.
4. Проверьте срабатывание принуди­

тельного понижающего переключения

(kick-down), 2 1, 3 2, 4 3 и соот­

ветствие моментов переключений

значениям, приведенным в таблице

"Моменты переключений".
Анализ результатов.

Если измеренные значения скорости

понижения передач не соответствуют

таблице, то:

- не отрегулирован трос управления

клапаном-дросселем;

- неисправны дроссельная заслонка,

клапан переключения 1 2, клапан

переключения 2 3 и т.д.

5. Убедитесь в отсутствии толчков и

проскальзывания в элементах управ­

ления коробки передач при принуди­

тельном понижении передачи.

6. При движении на третьей передаче

диапазона "D" со скоростью 40 - 50 км/ч

отпустите педаль акселератора и пере­

ведите селектор в положение "L". Оп­

ределите скорость, на которой про­

изошло переключение 2 1, и сравните

ее со значением, приведенным в таб­

лице "Моменты переключений".

Проверка срабатывания блокировки

гидротрансформатора

1. При движении на повышающей пе­

редаче с устойчивой скоростью бло­

кировка должна происходить на ско­

рости указанной в таблице "Моменты

переключений".
2. Слегка нажмите на педаль акселера­

тора: частота вращения не должна рез­

ко изменяться. Если произошло резкое

изменение, то блокировка отсутствует.

Положение
селектора
Степень открытия

дроссельной

заслонки, %
Скорость

автомобиля,

км/ч

D

1 2

2 3

100

4 0 - 5 6

7 8 - 9 3

3 4

А

В

0

1 7 - 3 0

5 5 - 7 0

5 0 - 6 5

4 3

3 2

2 1

100

-

7 4 - 9 0

2 5 - 4 0

L

2 1

0

3 3 - 4 5

А - четвертая передача, блокировка гидротрансформатора ВКЛ.

В - четвертая передача, блокировка гидротрансформатора ВЫКЛ.
