Система впрыска топлива 55

Внимание шланг должен быть пере­

жат Никогда не перегибайте топ­

ливопровод во избежание его разру­

шения

г) Выключите зажигание

д) Отсоедините сервисный провод с

выводов диагностического разъема

Система

диагностирования

Описание

Электронный блок управления имеет

встроенную систему самодиагностики,

которая по сигналам датчиков непре­

рывно отслеживает состояние двига­

теля В случае обнаружения неис­

правности эта система идентифици­

рует ее и информирует об этом води­

теля сигналом, который высвечивает­

ся индикатором "CHECK ENGINE"

("проверьте двигатель"), расположен­

ным на комбинации приборов

Система самодиагностики имеет не­

сколько режимов работы режим

обычной (текущей) самодиагностики,

режим тестирования Выбор вида са­

модиагностики ("текущая" или

"тестирование") осуществляется за­

мыканием соответствующих выводов

диагностического разъема, как будет

показано ниже
При работе в режиме обычной само­

диагностики электронный блок управ­

ления анализирует различные сигна­

лы (см ниже таблицу диагностических

кодов) и определяет отказавшую сис­

тему по выходным параметрам, за­

фиксированным соответствующими

датчиками или исполнительными ме­

ханизмами Индикатор "CHECK EN­

GINE" на комбинации приборов ин­

формирует водителя о наличии неис­

правности Индикатор выключается

автоматически сразу после устране­

ния неисправности Однако электрон­

ный блок хранит (запоминает) в своей

памяти коды неисправностей, связан­

ных с соответствующими отказами, до

тех пор, пока диагностическая система

не очистится (не "сбросит" информа­

цию) путем отключения предохрани­

теля "EFI" при выключенном зажига­

нии

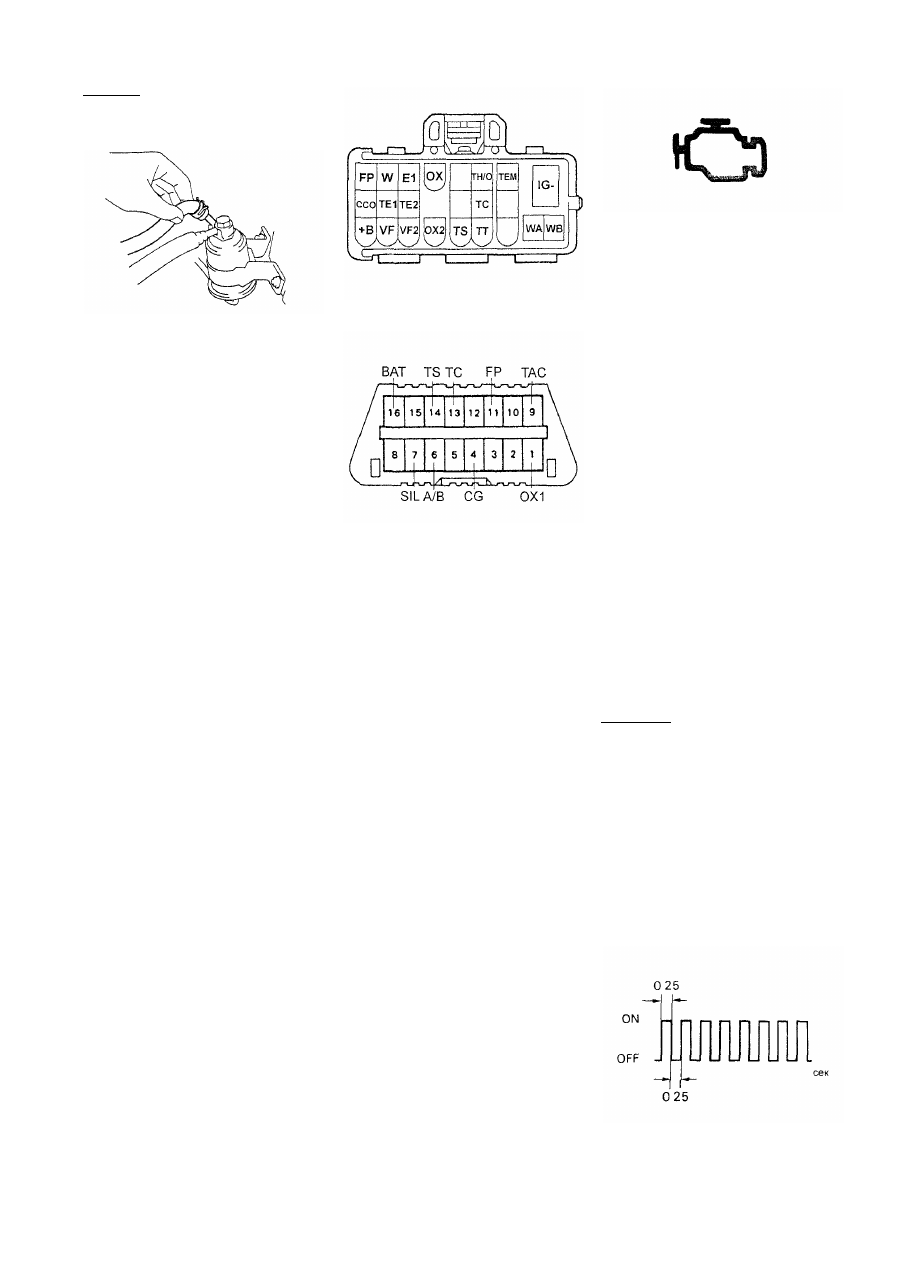

Диагностический код может быть оп­

ределен по числу миганий индикатора

"CHECK ENGINE" при замкнутых вы­

водах "ТС" и "CG" ("13" и "4") диагно­

стического разъема DLC3 или "ТЕ1" и

"Е1" диагностического разъема DLC1

(однако не все коды высвечиваются

на приборной панели) При наличии

двух и более неисправностей их инди­

кация начинается с наименьшего кода

(имеющего наименьший номер) и да­

лее продолжается по возрастающей

DLC3.

Режим тестирования используется при

поиске неисправностей, которые труд­

но определить в режиме обычной

(текущей) самодиагностики (например,

нарушение контакта) Самодиагности­

ка при тестировании может использо­

ваться специалистами при соблюде­

нии соответствующей процедуры под­

ключения выводов диагностического

разъема и определенной последова­

тельности операций(см ниже)

В режиме тестирования при наличии

неисправностей блок электронного

управления также зажигает индикатор

"CHECK ENGINE" на комбинации при­

боров, высвечивая дополнительно ко­

ды тех неисправностей, которые не

обнаруживаются в режиме нормаль­

ной (текущей) самодиагностики При

этом выводы "ТЕ2" и "Е1" диагности­

ческого разъема DLC1 должны быть

замкнуты
На моделях в комплектации только с

одним диагностическим разъемом

DLC3 самодиагностика в режиме тес­

тирования производится только с по­

мощью специального сканера, а на

двигателях с одним диагностическим

разъемом DLC1, диагностика в режи­

ме тестирования производится пере­

мыканием определенных выводов ди­

агностического разъема DLC1

В режиме тестирования даже после

устранения неисправности ее код со­

храняется в памяти блока электронно­

го управления после выключения за­

жигания аналогично тому, что имеет

место при текущей самодиагностике

Индикатор "CHECK ENGINE"

("проверь двигатель")

1 Индикатор "CHECK ENGINE" - пре­

дупреждающий световой сигнал на

панели приборов, зажигается при

включенном зажигании и при нерабо­

тающем двигателе

2 После запуска двигателя индикатор

"CHECK ENGINE" должен погаснуть

Если же индикатор продолжает гореть

при работающем двигателе, это зна­

чит, что система диагностирования

предупреждает о сбоях в работе дви­

гателя или его систем

Вывод диагностических

кодов

(режим обычной

самодиагностики)

Для получения выходного диагности­

ческого кода необходимо выполнить

следующие процедуры

1 Проверьте начальные условия

а) Напряжение аккумуляторной ба­

тареи - не ниже 11 вольт

б) Дроссельная заслонка полностью

закрыта
в) Селектор АКПП в положении "Р"

г) Выключатели дополнительного

оборудования в выключенном по­

ложении (OFF)

д) Двигатель прогрет до нормальной

рабочей температуры

2 Включите зажигание, но не запус­

кайте двигатель Индикатор "CHECK

ENGINE" должен гореть
3 Перемычкой замкните выводы "13"

("ТС") и "4" ("CG") диагностического

разъема DLC3 или выводы "ТЕ1" и

' Е 1 " диагностического разъема DLC1,

при этом индикатор должен погаснуть

и начать мигать
Примечание если мигание индикато­

ра не наблюдается, значит выводы

диагностического разъема не замк­

нуты
4 Прочтите диагностический код по

количеству миганий (вспышек) инди­

катора "CHECK ENGINE" (рас­

шифровку диагностических кодов см

ниже в таблице " Диагностические ко­

ды неисправностей системы управле­

ния двигателем")

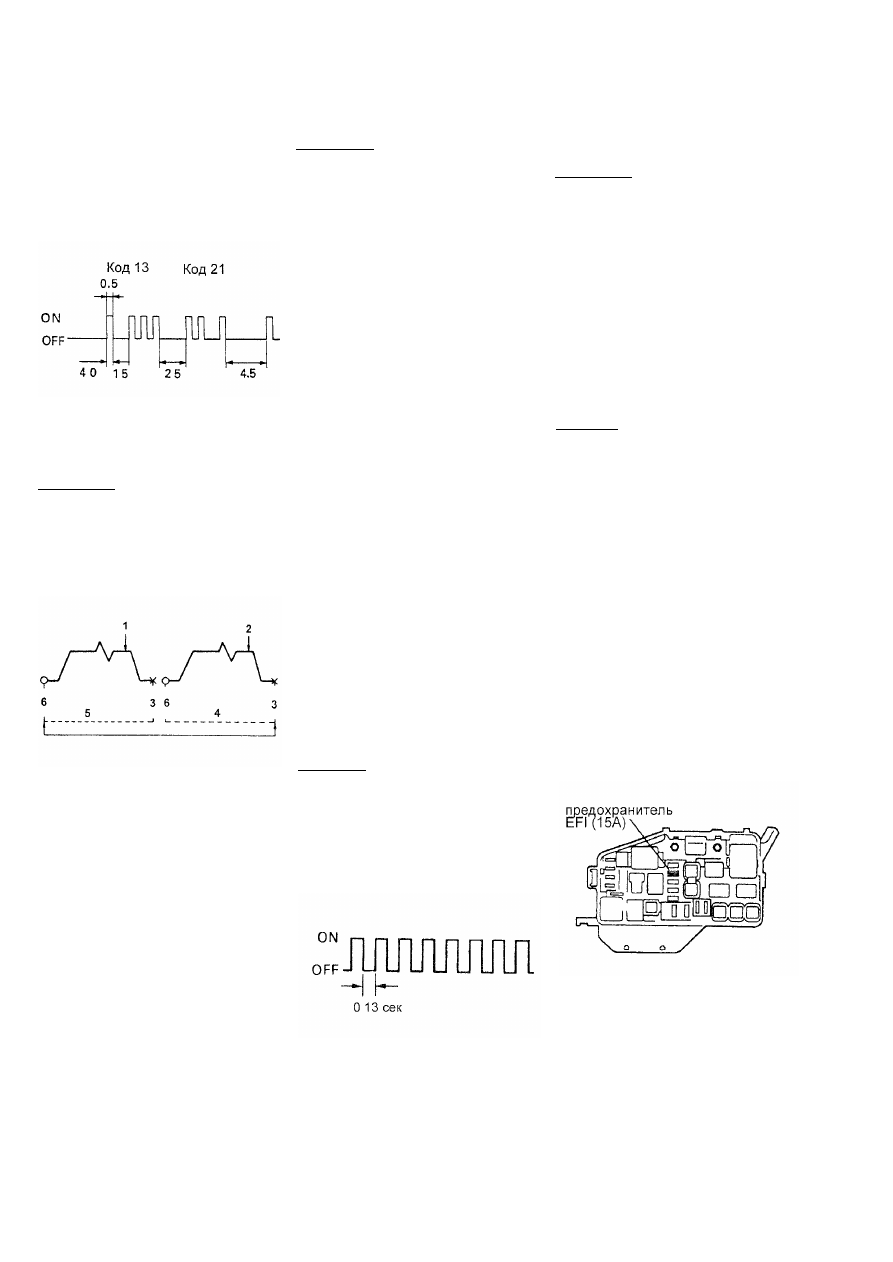

Форма диагностических кодов

а) Нормальная работа системы

(отсутствие неисправности)

- Индикатор загорается и гаснет с

интервалом в 0,25 секунды

б) Индикация кода неисправностей

- При наличии неисправности инди­

катор мигает каждые 0,5 секунды

56 Система впрыска топлива

Первая последовательность вспы­

шек соответствует первому числу

диагностического кода, состоящего

из двух чисел После паузы в 1,5

секунды выводится вторая после­

довательность вспышек соответ­

ствующая второму числу кода При

наличии двух и более кодов неис­

правностей при выводе между ни­

ми устанавливается интервал в 2,5

секунды

- После того, как все коды неис­

правностей выведены наступает

пауза в 4,5 с, а затем все они повто­

ряются, пока выводы диагностиче­

ского разъема замкнуты

Примечание в случае нескольких ко­

дов неисправностей их индикация на­

чинается с меньшего кода и продол­

жается по возрастающей

в) Электронный блок управления

двигателем использует двухстадий-

ный алгоритм определения неис­

правности

1 - фиксация неисправности первый

раз (предварительное занесение в

память), 2 - фиксация неисправности

во второй раз (загорается индика­

тор), 3 - зажигание выключено,

4 - второй цикл, 5 - первый цикл,

6 - зажигание включено.

При записи некоторых кодов исполь­

зуется двухстадийный алгоритм Он

заключается в том, что при проявле­

нии неисправности в первый раз ее

код временно заносится в память

электронного блока управления Если

эта же неисправность фиксируется во

время второго испытательного ездо­

вого теста, то в этом случае индика­

тор загорается Второй ездовой тест

проводится повторно в том же режи­

ме (Однако между первым и вторым

испытательным ездовым циклом за­

жигание должно быть выключено)

При самодиагностике в режиме тести­

рования (второй режим системы са­

модиагностики), индикатор включает­

ся при первом проявлении неисправ­

ности
5 По окончании диагностирования

снимите перемычку с выводов диагно­

стического разъема

Вывод диагностических

кодов (самодиагностика

в режиме тестирования)

Примечание

- На моделях с диагностическим

разъемом DLC3 самодиагностика в

режиме тестирования проводится

с применением специальных тес­

теров

- Данный режим самодиагностики

возможно проводить на моделях с

диагностическим разъемом DLC1,

без применения специальных тес­

теров

- По сравнению с обычным режимом

самодиагностики, самодиагности­

ка в режиме тестирования облада­

ет дополнительными возможно­

стями при определении неисправ­

ностей

- Более того, самодиагностика в

режиме тестирования позволяет

определять неисправности, кото­

рые фиксируются и обычной само­

диагностикой

Для получения выходного диагности­

ческого кода в режиме тестирования

необходимо выполнить следующие

процедуры

1 Проверьте начальные условия

а) Напряжение аккумуляторной ба­

тареи - не ниже 11 вольт

б) Дроссельная заслонка полностью

закрыта

в) Селектор АКПП в положении "Р"

г) Все дополнительное оборудова­

ние выключено

д) Двигатель прогрет до нормальной

рабочей температуры

2 Выключите зажигание (ключ замка

зажигания в положении "OFF")

3 Перемычкой замкните выводы

"ТЕ2" и "Е1" диагностического разъе­

ма DLC1

4 Включите зажигание (ключ замка

зажигания в положении "ON"), и сис­

тема самодиагностики будет функ­

ционировать в режиме тестирования

Внимание подтверждением того,

что система самодиагностики

функционирует в режиме тестиро­

вания является мигание индикатора

"CHECK ENGINE" при включенном за­

жигании При этом время между кон­

цом и началом последовательных

импульсов (вспышек), то есть скваж­

ность импульсов составляет 0,13 с

5 Запустите двигатель и начните

движение автомобиля со скоростью

10 км/ч или выше

6 Имитируйте ситуации, в которых (по

описанию клиента) проявляется неис­

правность

7 Перемкните с помощью подходяще­

го провода выводы "ТЕ1" и "Е1" диаг­

ностического разъема

8  r e : -

-

. "- _ г - " '-еские коды по

количество5. г.~=_=- индикатора

"CHECK ENGINE".

9 По сгснчаним диагностирования

снимите перемычку с диагностическо­

го разъема
Примечание система не перейдет в

режим тестирования если выводы

"ТЕ2" и "Е1" будут перемкнуты после

того, как включено зажигание

Стирание

диагностического кода

1 После ремонта неисправного узла

диагностический код сохраняется в

памяти электронного блока управле­

ния Поэтому он должен быть удален

(стерт) путем отключения предохрани­

теля "EFI" (при выключенном зажига­

нии) Время отключения (не менее

10 с) зависит от температуры окру­

жающей среды (чем ниже температу­

ра, тем дольше предохранитель дол­

жен быть отключен)
Внимание

- Стирание может быть также

выполнено путем отключения от­

рицательной (-) клеммы аккумуля­

торной батареи Но в этом случае

другие системы с "памятью" (часы

и др) также 'вычистятся'

- Если диагностический код не

стереть, то он сохранится в па­

мяти электронного блока управле­

ния и будет появляться вместе с

новым кодом в случае появления

будущей неисправности

- В случае необходимости отклю­

чения (снятия) аккумулятора необ­

ходимо сначала прочитать коды

неисправностей

2 После операции стирания необхо­

димо выполнить дорожный тест и

убедиться, что прочитывается код

нормальной работы на индикаторе

"CHECK ENGINE"

Если тот же диагностический код по­

является вновь, это означает, что ре­

монтные работы выполнены неудов­

летворительно

Система впрыска топлива

Диагностические коды неисправностей системы управления двигателем

Таблица. Диагностические коды неисправностей системы управления двигателем (с 05.1997 г.).

Код

-

12

13

14

15

21

21

22

24

25

31

33

41

42

52

СЕ

-

+

+

+

+

+

+

+

+

+

Система или

датчик

Норма

Датчик

положения

коленчатого

вала

Датчик поло­

жения колен­

чатого вала
Система

зажигания

(№1, №4)
Система

зажигания

(№2, №3)
Кислородный

датчик

Кислородный

датчик

Датчик
температуры

охлаждающей
жидкости

Датчик
температуры

воздуха
на впуске

Сигнал
бедной
смеси

Датчик а
лютного пе­

ния во с юм
коллект(_
Клапан е-
мы упра ния
частото!
вращен!.
холосто! ода

Датчик

положен'

дроссель ой

заслонки

Датчик

скорости
автомобиля

Датчик
детонации

Состояние

В этом случае ни один из кодов не выявлен
Нет передачи сигнала NE к электронному

блоку управления в течение 5 или более

секунд после включения стартера

Нет передачи сигнала NE к электронному

блоку управления при частоте вращения

свыше 2500 об/мин в течение 1 с и более
В течение 1 и более секунд на холостом

ходу нет сигнала "IGF" к электронному бло­

ку управления после сигнала "IGT"
В течение 1 и более секунд на холостом

ходу нет сигнала "IGF" к электронному бло­

ку управления после сигнала "IGT"
На прогретом двигателе при частоте вра­

щения более 1500 об/мин амплитуда сиг­

нала кислородного датчика снизилась до

уровня 0,3 В в течение 60 и более секунд

Внимание используется двухстадийный

алгоритм определения неисправности

Разрыв или короткое замыкание в цепи

обогревателя кислородного датчика в те­

чение 1 и более секунд

Разрыв или короткое замыкание в цепи

датчика температуры охлаждающей жидко­
сти в течение 1 и более секунд

Fail Safe температура охлаждающей

жидкости принимается равной 80°С

Разрыв или короткое замыкание в цепи

датчика температуры воздуха на впуске в
течение 1 и более секунд

Fail Safe температура воздуха на впуске
принимается равной 20 °С
При частоте вращения выше 1500 об/мин,
поступает сигнал бедной смеси, в течение
90 и более секунд
Примечание используется двухстадий­

ный алгоритм определения неисправно­

сти

Разрыв или короткое замыкание в цепи

датчика абсолютного давления во впуск­

ном коллекторе в течение 1 и более секунд

При работе на холостом ходу короткое за­

мыкание или разрыв в цепи клапана систе­

мы управления частотой вращения холо­

стого хода в течение 10 и более секунд

Разрыв или короткое замыкание в цепи

датчика положения дроссельной заслонки

в течение 1 и более секунд
Fail Safe угол открытия дроссельной за­
слонки принимается равным 0°С
Сигнал датчика скорости не поступает в
электронный блок управления в течение 10
и более секунд при частоте вращения
3000-5000 об/мин
Сигнал датчика детонации ("KNK") не по­
ступает в электронный блок управления
при частоте вращения 1800-5000 об/мин в

течение 5 и более секунд

Возможное место неисправности

-

1 Проводка и разъем датчика

2 Датчик положения коленчатого вала

3 Стартер

4 Электронный блок управления

1 Проводка и разъем датчика

2 Датчик положения коленчатого вала

3 Электронный блок управления

1 Проводка и разъемы (катушка №1)

2 Катушка зажигания №1

3 Электронный блок управления
1 Проводка и разъемы (катушка №2)

2 Катушка зажигания №2

3 Электронный блок управления

1 Цепь кислородного датчика

2 Кислородный датчик

3 Топливная система (форсунки, топливный

насос)

4 Система зажигания (свечи зажигания,

коммутатор)

5 Датчик абсолютного давления во впускном

коллекторе
6 Электронный блок управления

1 Цепь обогревателя кислородного датчика

2 Обогреватель кислородного датчика

3 Электронный блок управления

1 Цепь датчика температуры охлаждающей

жидкости
2 Датчик температуры охлаждающей жидкости

3 Электронный блок управления

1 Цепь датчика температуры воздуха

на впуске
2 Датчик температуры воздуха на впуске
3 Электронный блок управления

1 Цепь массы

2 Разрыв в цепи форсунки
3 Давление в топливной магистрали
(засорение форсунки и т п )
4 Цепь кислородного датчика
5 Кислородный датчик
6 Система зажигания

1 Цепь датчика абсопютного давления

2 Датчик абсолютного давления
3 Электронный блок управления

1 Цепь клапана системы управления частотой

вращения холостого хода
2 Клапан системы управления частотой

вращения холостого хода
3 Электронный блок управления

1 Цепь датчика положения дроссельной

заслонки
2 Датчик положения дроссельной заслонки
3 Электронный блок управления

1 Цепь датчика скорости автомобиля

2 Датчик скорости автомобиля
3 Электронный блок управления

1 Цепь датчика детонации

2 Датчик детонации (ослабление
крепления и т п )
3 Электронный блок управления

Примечание "СЕ" - индикатор "CHECK ENGINE" ("+" - загорается при выявлении неисправности,

при выявлении неисправности)

не загорается

58

Система впрыска топлива

Таблица. Диагностические коды неисправностей системы управления двигателем с I- I" I

Код

12

13

13

14

15

21

21

22

24

25

26

31

Код

SAE

Р0335

Р0335

Р1335

Р1300

Р1310

Р0131

Р0135

Р0115

Р0110

Р0171

Р0172

Р0105

Система

Датчик поло­

жения

коленчатого

вала

Датчик

положения

коленчатого

вала

Датчик

положения

коленчатого

вала
Система

зажигания

(№1,4)

Система

зажигания

(№2, 3)

Кислородный

датчик

Кислородный

датчик

Датчик

температуры

охлаждающей

жидкости

Датчик

температуры

воздуха

на впуске

Сигнал

бедной

смеси

Сигнал

богатой

смеси

Датчик

абсолютного

давления

во впускном

коллекторе

Выводы

NE+, NE-

NE+, NE-

NE+, NE-

IGT1, IGF

IGT2, IGF

ОХ

НТ

THW, E2

THA, E2

ОХ

ОХ

PIM,VC,

Е2

Состояние

Нет передачи сигнала "NE" к элек­

тронному блоку управления в тече­

ние 5 или более секунд после вклю­

чения стартера

Нет передачи сигнала "NE" к элек­

тронному блоку управления в тече­

ние 5 или более секунд после вклю­

чения стартера

Нет передачи сигнала "NE" к элек­

тронному блоку управления в тече­

ние 1 или более секунд при частоте

вращения 1000 об/мин
В течение 1 и более секунд на холо­

стом ходу нет сигнала "IGF" к элек­

тронному блоку управления после

сигнала "IGT"

В течение 1 и более секунд на холо­

стом ходу нет сигнала "IGF" к элек­

тронному блоку управления после

сигнала "IGT"

На прогретом двигателе при 4000

об/мин и скорости 40-100 км/ч, ампли­

туда сигнала кислородного датчика

снизилась до уровня 0,35 В в течение

60 и более секунд

Разрыв в цепи обогревателя кисло­

родного датчика при включенном за­

жигании в течение 1 и более секунд

Разрыв или короткое замыкание в

цепи датчика температуры охлаж­

дающей жидкости при включенном

зажигании в течение 1 и более секунд
Fail Safe температура охлаждаю­

щей жидкости принимается равной

80 °С
Разрыв или короткое замыкание в

цепи датчика температуры воздуха

на впуске при включенном зажигании

в течение 1 и более секунд
Fail Safe температура воздуха на

впуске принимается равной 20 °С
На прогретом двигателе поступает

сигнал бедной смеси, в течение 60 и

более секунд
Примечание используется двух-

стадийный алгоритм определения

неисправности

На прогретом двигателе поступает

сигнал богатой смеси, в течение 60 и

более секунд
Примечание используется двух-

стадийный алгоритм определения

неисправности

Возможна? справности

1 Датчик по"z о вала

2 Проводка

3 Электроннь е~/я

1 Датчик положения ^;-е--а

т

эго вала

2 Проводка и разъемы

3 Электронный блок управления

1 Датчик положения коленчатого вала

2 Проводка и разъемы

3 Электронный блок управления

1 Катушка зажигания

2 Проводка и разъемы

3 Электронный блок управления

1 Катушка зажигания

2 Проводка и разъемы

3 Электронный блок управления

1 Кислородный датчик

2 Электронный блок управления

1 Кислородный датчик

2 Проводка и разъемы

3 Электронный блок управления

1 Датчик температуры охлаждающей

жидкости

2 Проводка и разъемы

3 Электронный блок управления

1 Датчик температуры воздуха на впуске

2 Проводка и разъемы

3 Электронный блок управления

1 Цепь массы

2 Разрыв в цепи форсунки

3 Давление в топливной магистрали

(засорение форсунки и т л )

4 Цепь кислородного датчика

5 Кислородный датчик

6 Датчик абсолютного давления

7 Датчик температуры охлаждающей

жидкости

8 Система зажигания

1 Цепь массы

2 Разрыв в цепи форсунки

3 Давление в топливной магистрали

(засорение форсунки и т п )

4 Цель кислородного датчика

5 Кислородный датчик

6. Датчик абсолютного давления

7. Датчик температуры охлаждающей

швдяости

8 Система зажигания

Разрыв или короткое замыкание в 11 Датчик абсолютного давления

цепи датчика абсолютного дэало—i i во впускном коллекторе

при включенном зажигании в тече**е ' 2

  п

ссводка и разъемы

1 и более секунд 3 З-есронный блок управления

Fail Safe давление принимается

равным 83,3 кПа
