222

Электрооборудование кузова

б) Проверка переключателя света

фар. Проверьте проводимость меж­

ду клеммами разъема по таблице.

Положение вы­
ключателя
FLASH
(Кратковременное
включение даль­
него света фар)
LOW BEAM
(Ближний свет)
HIGH BEAM
(Дальний свет)

Клеммы

7-8-16

16-17

7-16

Проводи­

мость

есть

есть

есть

3. Проверьте наличие проводимости

между клеммами 2 и 3 при подаче на­

пряжения аккумуляторной батареи ме­

жду клеммами 3 и 4.

4. Если проводимость отличается от

указанной, то замените реле.

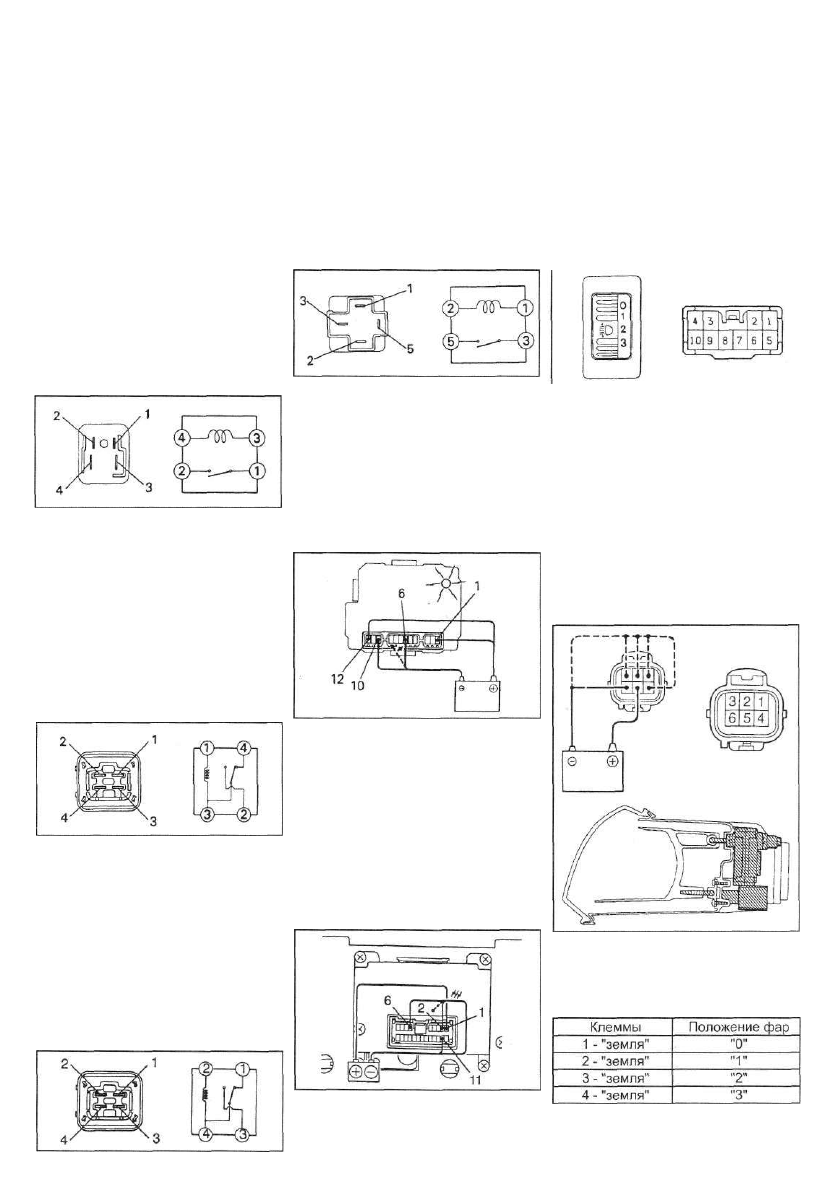

Проверка реле задних

фонарей

1. Проверьте постоянное наличие про­

водимости между клеммами 1 и 2 реле.

3. Проверьте наличие проводимости

между клеммами 3 и 5 при подаче на­

пряжения аккумуляторной батареи ме­

жду клеммами 1 и 2. I

в) Если проводимость отличается от

указанной в таблицах, то замените

переключатель.

Проверка реле управления

передними фарами

1. Проверьте постоянное наличие про­

водимости между клеммами 3 и 4 реле.

2. Проверьте наличие проводимости

между клеммами 1 и 2 при подаче на­

пряжения аккумуляторной батареи

между клеммами 3 и 4.

3. Если проводимость отличается от

указанной, то замените реле.

Проверка реле переключателя

света передних фар

(модели выпуска до 1997)

1. Проверьте постоянное наличие про­

водимости между клеммами 1 и 3 реле.

2. Проверьте постоянное наличие про­

водимости между клеммами 3 и 4 реле.

3. Проверьте наличие проводимости

между клеммами 2 и 3 при подаче на­

пряжения аккумуляторной батареи ме­

жду клеммами 3 и 4.

4. Если проводимость отличается от

указанной, то замените реле.

Проверка реле переключателя

света передних фар

(модели выпуска с 1997)

1. Проверьте постоянное наличие про­

водимости между клеммами 1 и 4 реле.

2. Проверьте постоянное наличие про­

водимости между клеммами 2 и 4 реле.

3. Если проводимость отличается от

указанной, то замените реле.

Проверка системы

предупреждения о не выклю­

ченном освещении

1. Проверьте работу системы.

Модели выпуска до 1997 года:

а) Подсоедините аккумуляторную ба­

тарею к клеммам 1 и 12 (+) и 10 (-)

разъема интегрированного реле.

в) Если работа системы отличается

от описания, то замените интегриро­

ванное реле.

2. Проверьте цепь интегрированного

реле (см. подраздел "Проверка интег­

рированного реле").

3. Проверьте концевые выключатели

дверей.

Проверка системы коррекции

положения фар

1. Проверка переключателя,

а) Проверьте проводимость между

клеммами разъема переключателя

по таблице.

б) Проверьте, что зуммер включает­

ся (издает звук), при подсоединении

отрицательного вывода аккумуля­

торной батареи к клемме 6 разъема

интегрированного реле.

в) Если работа системы отличается

от описания, то замените интегриро­

ванное реле.

Модели выпуска с 1997 года:

а) Подсоедините положительный (+)

провод аккумуляторной батареи к

клемме 1, а отрицательный (-) про­

вод - к клеммам 2, 6 и 11 разъема ин­

тегрированного реле.

б) Проверьте, что зуммер издает

звук, при подсоединении отрица­

тельного (-) провода аккумуляторной

батареи к клемме 2.

Положение
переключателя

"0"
"1"
"2"
"3"

Подсветка

Клеммы

1 -6

2 - 6
3 - 6
4 - 6
7 - 9

Проводи­

мость

есть
есть
есть
есть
есть

б) Если проводимость не соответст­

вует описанию, то замените пере­

ключатель.

2. Проверьте работу электропривода,

а) Подсоедините аккумуляторную

батарею к клеммам 5 (+) и 6 (-)

разъема электропривода.

б) Заземлите по очереди каждую

клемму и проверьте, что функцио­

нирование привода в каждом режи­

ме совпадает с описанием, приве­

денным в таблице.

б) Если работа электропривода не

соответствует описанию, то замени­

те электропривод.

Электрооборудование кузова

223

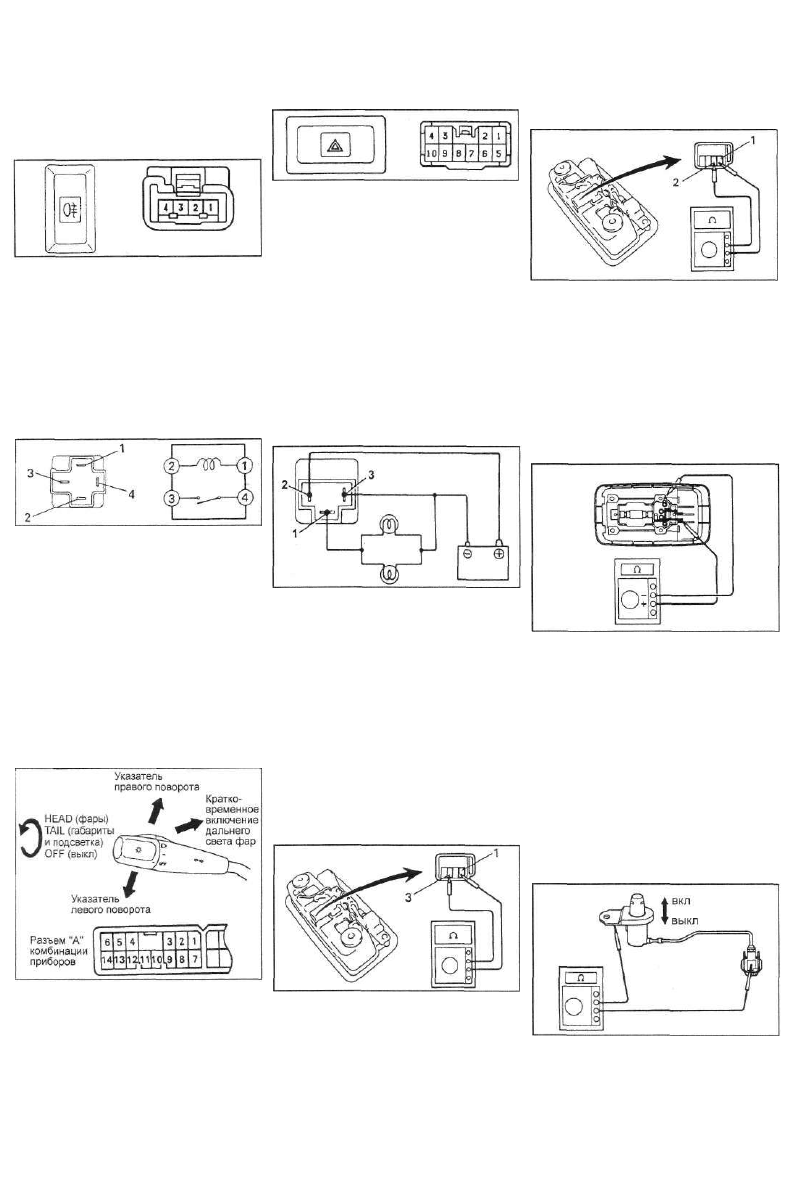

Система заднего

противотуманного

фонаря

Проверка выключателя

1. Проверьте проводимость между

клеммами разъема по таблице.

Проверка выключателя

аварийной сигнализации

1. Проверьте проводимость между

клеммами разъема по таблице.

Положение

выкпючателя

"OFF" (выкл)

"ON" (вкл)

Подсветка

Клеммы

-

1 -4

2 - 3

Прово­

димость

нет

есть

есть

2. Если проводимость не соответствует

описанию, то замените выключатель.

Проверка реле

1. Проверьте постоянное наличие

проводимости между клеммами 1 и 2.

2. Проверьте наличие проводимости

между клеммами 3 и 4 при подаче на­

пряжения аккумуляторной батареи

между клеммами 1 и 2.

; 3. Если проводимость не соответству-

:, ет описанию, то замените реле.

i Система указателей

f поворота и аварийной

I сигнализации

^ Проверка выключателя

указателей поворота

; 1. Проверьте проводимость между

i клеммами разъема по таблице.

Положение

выкпючателя

Указатель левого

поворота

Нейтральное

положение

Указатель право­

го поворота

Клеммы

1 -5

-

1 -8.

Прово­

димость

есть

нет

есть

2. Если проводимость не соответствует

описанию, то замените выключатель.

Положение

выключателя
"OFF" (выкл)

"ON" (вкл)

Подсветка

Клеммы

7-10

4-5-6-9

7 - 8
2-3

Прово­

димость

есть

есть

есть

2. Если проводимость не соответствует

описанию, то замените выключатель.

Проверка реле-прерывателя

указателей поворота

1. Подсоедините аккумуляторную ба­

тарею к клеммам 2 (+) и 3 (-) реле.

2. Подсоедините параллельно две лам­

пы указателей поворота (21 Вт) к клем­

мам 1 и 3. Убедитесь, что лампы мига­

ют с частотой 60-120 раз в минуту.

3. Если одна из ламп указателей по­

ворота перегорит, частота миганий

будет более 140 раз в минуту.

4. Если работа прерывателя указате­

лей поворота не соответствует описа­

нию, то замените его.

Система внутреннего

освещения

Проверка выключателя

освещениях передней

части салона

1. Проверьте наличие проводимости

между клеммами 1 и 3 разъема, когда

выключатель в положении "DOOR".

ключатель в положении "OFF" (Выкл).

2. Проверьте наличие проводимости

между клеммами 1 и 2 разъема, когда

выключатель в положении "ON" (уста­

новите выключатель освещения салона

в положение "OFF" или "DOOR").

2. Проверьте отсутствие проводимости

между клеммами разъема, когда вы­

ключатель в положении "OFF" (Выкл).

3. Если проводимость не соответствует

описанию, то замените выключатель.

Проверка выключателя

лампы местной подсветки

1. Проверьте отсутствие проводимости

между клеммами разъема, когда вы-

3. Если проводимость не соответству­

ет описанию, то замените весь блок

целиком или лампу.

Проверка выключателя

освещения салона

1. Отсоедините разъем от блока ос­

вещения.

2. Установите выкпючатель освеще­

ния салона в положение "ON" (вклю­

чено). Проверьте наличие проводимо­

сти между клеммой 2 и "землей".

3. Установите выключатель освеще­

ния салона в положение "DOOR"

(дверь). Проверьте наличие проводи­

мости между клеммами 2 и 1.

4. Если работа системы не соответст­

вует описанию, то замените выключа­

тель освещения салона.

Проверка концевых

выключателей дверей

1. Проверка концевых выключателей

передних и задних дверей, двери зад­

ка (модели до 1997).

а) Убедитесь в наличии проводимо­

сти между клеммой и корпусом, ко­

гда выкпючатель в положении "ON"

(кнопка отпущена).

б) Убедитесь в отсутствии проводи­

мости* между клеммой и корпусом,

когда выключатель в положении

"OFF (кнопка нажата).

в) Если проводимость не соответст­

вует описанию, то замените конце­

вой выключатель.

224

Электрооборудование кузова

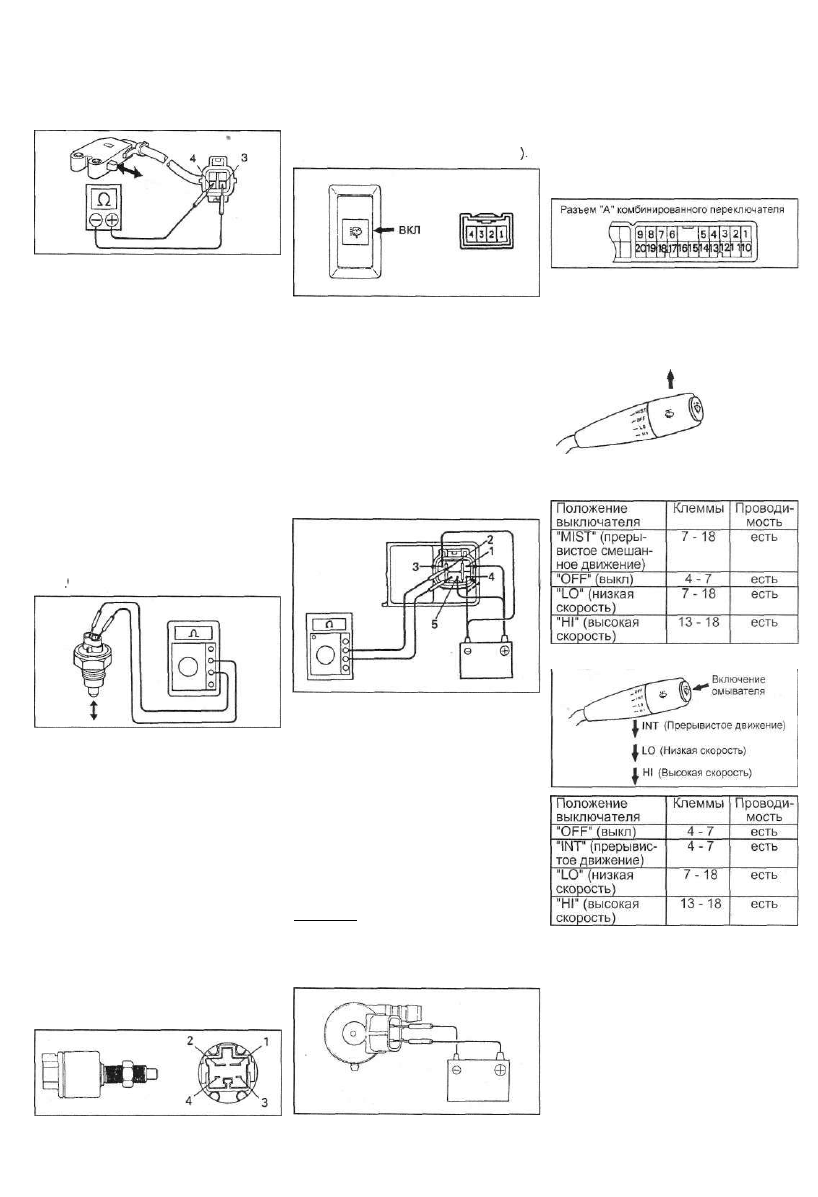

2. Проверка концевого выключателя

двери задка (модели с 1997).

а) Проверьте наличие проводимости

между клеммами 3 и 4 разъема, ко­

гда выключатель в положении "ON".

б) Проверьте отсутствие проводимо­

сти между клеммами разъема, когда

выключатель в положении "OFF".

в) Если проводимость не соответст­

вует описанию, то замените конце­

вой выключатель.

Проверка системы

включения освещения

при открытии дверей

Проверьте цепь интегрированного ре­

ле (см. соответствующий подраздел).

Система фонарей

заднего хода

Проверка датчика включения

заднего хода

1. Проверьте наличие проводимости

между кпеммами 1 и 2 разъема, когда

датчик в положении "ON" (кнопка на­

жата)

2. Проверьте отсутствие проводимости

между клеммами разъема, когда датчик

в положении "OFF" (кнопка отпущена).

3. Если работа датчика отличается от

описания, то замените датчик.

Проверка выключателя за­

прещения запуска двигателя

См. главу "Автоматическая коробка

передач".

Система стоп-сигналов

Проверка датчика

1. Проверьте наличие проводимости

между кпеммами 1 и 2 разъема, когда

кнопка отпущена (педаль нажата).

2. Проверьте отсутствие проводимости

между клеммами разъема, когда кнопка

нажата (педаль отпущена).

Система омывателей

передних фар

Проверка выключателя

1. Проверьте отсутствие проводимости

между клеммами разъема, когда вы­

ключатель в положении "OFF" (выкл

2. Проверьте наличие проводимости

между клеммами 1 и 4 разъема, когда

выключатель в положении "ON" (вкл).

3. Проверьте наличие проводимости

между кпеммами 2 и 3 разъема при

включении подсветки выключателя

омывателей передних фар.

4. Если проводимость не соответствует

описанию, то замените выключатель.

Проверка реле

1. Проверьте отсутствие проводимости

между клеммами 2 и 5.

2. Подсоедините аккумуляторную ба­

тарею к клеммам 1 и 5 (+) и 3 (-) реле.

3. Подсоедините аккумуляторную ба­

тарею к клемме 4 (-). Проверьте нали­

чие проводимости между клеммами 2

и 5 в течение 0,4 - 0,6 секунд. Затем

проверьте отсутствие проводимости

между клеммами разъема.

4. Если работа реле не соответствует

описанию, то замените реле.

Проверка электродвигателя

привода омывателей фар

1. Подсоедините аккумуляторную ба­

тарею к клеммам 2 (+) и 1 (-) разъема

электродвигателя. Убедитесь, что

электродвигатель работает.

Внимание: не допускайте включения

электродвигателя на промежуток

времени, превышающий 20 секунд, в

противном случае возможно перего­

рание обмотки.

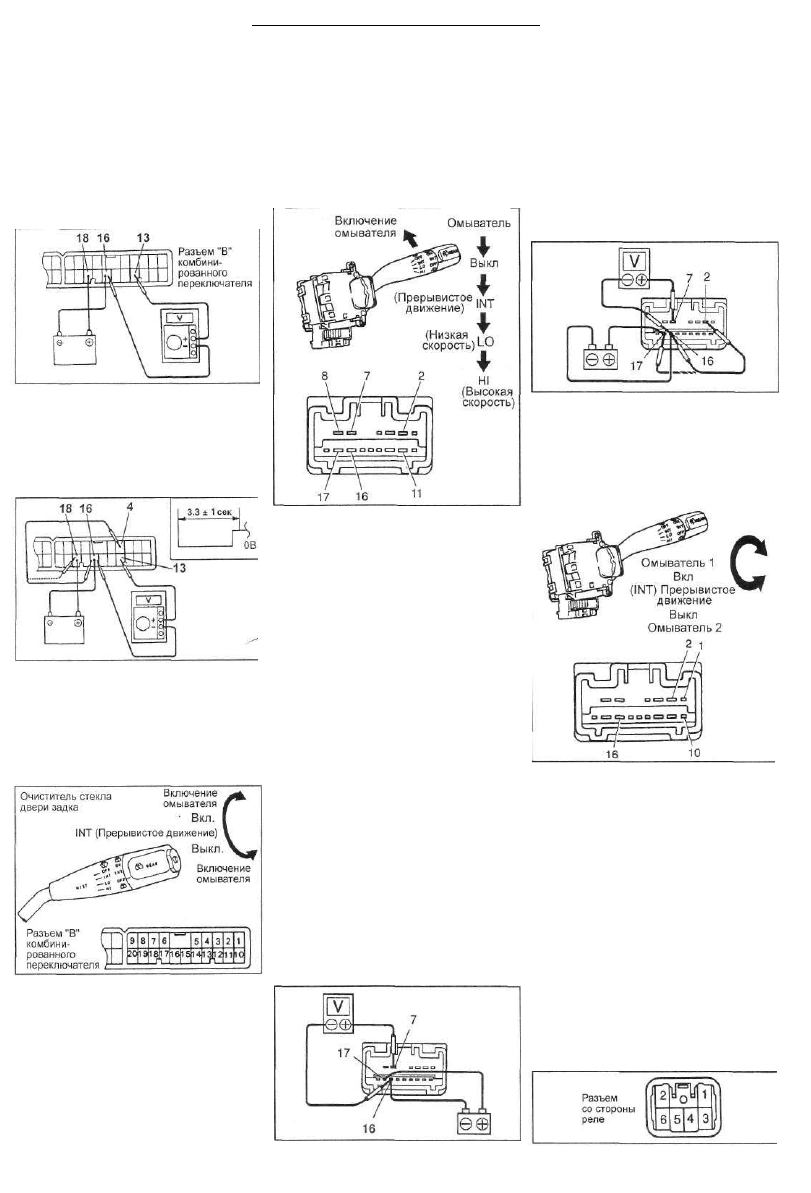

Система

стеклоочистителей и

омывателей

Проверка комбинированного

переключателя

(модели выпуска до 1997)

1. Проверка выключателя очистителей

ветрового стекла.

а) Проверьте проводимость между

клеммами разъема "А" комбиниро­

ванного переключателя по таблице.

Тип 1 (со смешанным прерывистым

движением):

MIST (Прерывистое

движение)

Включение

' омывателя

1 L0 (Низкая скорость)

I HI (Высокая скорость)

Тип 2 (с прерывистым движением).

3. Если проводимость не соответству­

ет описанию, то замените датчик.

2. Замените электродвигатель,

он не работает, как указано.

если

б) Если проводимость отличается от

указанной, то замените переключа­

тель.

2. Проверка выключателя омывателя

ветрового стекла.

а) Проверьте отсутствие проводи­

мости между клеммами разъема "А"

комбинированного переключателя,

когда выключатель в положении

"OFF" (кнопка не нажата).

б) Проверьте наличие проводимости

между клеммами 8 и 16 разъема "А,

когда выключатель в положении

"ON" (кнопка нажата).

в) Если проводимость не соответст­

вует описанию, то замените пере­

ключатель.

Электрооборудование кузова

225

3. Проверка прерывистого режима ра­

боты очистителя ветрового стекла.

а) Приведите выключатель очисти­

теля ветрового стекла в положение

"INT" (прерывистый режим).
б) Подсоедините аккумуляторную

батарею к клеммам 18 (+) и 16 (-)

разъема "В" комбинированного пе­

реключателя.
в) Подсоедините вольтметр к клем­

мам 13 (+) и 16 (-). Проверьте, что

вольтметр показывает напряжение

аккумуляторной батареи.

в) После соединения клеммы 4 с
клеммой 16 разъема, соедините
клемму 4 с клеммой 18.
г) Проверьте, что напряжение (на
вольтметре) изменилось от О до на­
пряжения аккумуляторной батареи в
течение 3,3±1 секунд.

д) Если функционирование отлича­

ется от описания, то замените пере­

ключатель.

3. Проверка выключателя очистителя

и омывателя стекла двери задка,

а) Проверьте проводимость между

клеммами разъема "В" комбиниро­

ванного переключателя по таблице.

Положение

переключателя
Омыватель 1
Очиститель "OFF"
(выключен)
Очиститель "INT"
(прерывистое

движение)

Очиститель "ON"

(включен)
Омыватель 2

Клеммы

2-16

-

10-16

1 -16

1 - 2 - 1 6

Проводи­

мость

есть

Нет

есть

есть

есть

б) Если проводимость не соответст­

вует описанию, то замените пере­

ключатель.

Проверка комбинированного

переключателя

(модели выпуска с 1997)

1. Проверка выключателя очистителя
ветрового стекла,

а) Проверьте проводимость между

клеммами разъема по таблице.

Положение

переключателя
"OFF"

^Выключен)

"INT" (прерывис­
тое движение)
"L0" (низкая

скорость)
"HI" (вьюокая
скорость)

Клеммы

7-16

7-16

7-17

8-17

Проводи­

мость

есть

есть

есть

есть

б) Если функционирование отлича­

ется от описания, то замените пере­

ключатель.

2, Проверка выключателя омывателя

ветрового стекла.

а) Проверьте отсутствие проводимо­

сти между клеммами разъема, когда

выключатель в положении "OFF".
б) Проверьте наличие проводимости

между клеммами 2 и 11 разъема, ко­

гда выключатель в положении "ON".
в) Если проводимость не соответст­

вует описанию, то замените пере­

ключатель.

3. Проверка прерывистого режима ра­

боты очистителя ветрового стекла.

а) Установите выключатель очисти­

теля ветрового стекла в положение

"INT" (прерывистый режим).
б) Установите регулятор интервалов

в положение "FAST".
в) Подсоедините аккумуляторную

батарею к клеммам 17 (+) и 16 (-).

в) Подсоедините вольтметр к клем­

мам 7 (+) и 16 (-). Проверьте, что

вольтметр показывает напряжение

аккумуляторной батареи.
г) После соединения клеммы 2 с

клеммой 17, соедините клемму 2 с

клеммой 16.

д) Проверьте, что напряжение (на

вольтметре) изменилось от О до на­

пряжения аккумуляторной батареи в

течение 1-3 секунд (регулятор ин­

тервалов в положении "FAST") или

10-15 секунд (регулятор интервалов

в положении "SLOW").

е) Если функционирование отлича­

ется от описания, то замените пере­

ключатель.

4. Проверка выключателя очистителя

и омывателя стекла двери задка,

а) Проверьте проводимость между

клеммами разъема по таблице.

Положение

выключателя
Омыватель 1
Очиститель "OFF"
(выключен)
Очиститель "INT"
(прерывистое

движение)

Очиститель "ON"
(включен}
Омыватель 2

Клеммы

2-16

-

10-16

1 -16

1-2-16

Проводи­

мость

• есть

нет

есть

есть

есть

б) Если функционирование отлича­

ется от описания, то замените пере­

ключатель.

Проверка реле очистителя

стекла двери задка

1. Проверка проводимости реле,

а) Проверьте отсутствие проводи­
мости между клеммами 3 и 4.
