VW Polo Sedan (2010+). Электросхемы

VW Polo Sedan (2010+). Электросхемы - часть 4

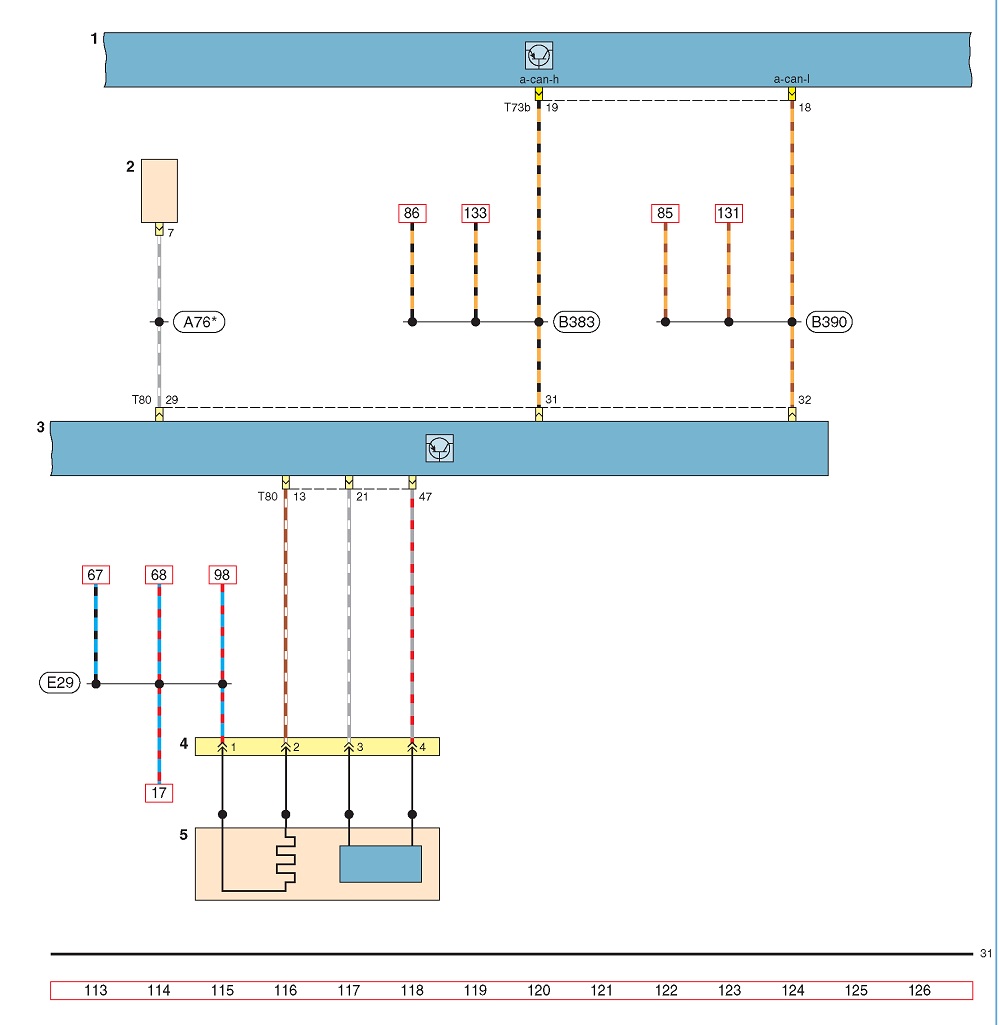

Схема электронной системы управления двигателем (продолжение): 1 - блок управления электропакетом; 2 - диагностический разъем; 3 - ЭБУ; 4 - 4-х контактная колодка проводов; 5 - диагностический датчик концентрации кислорода
* с автоматической коробкой передач

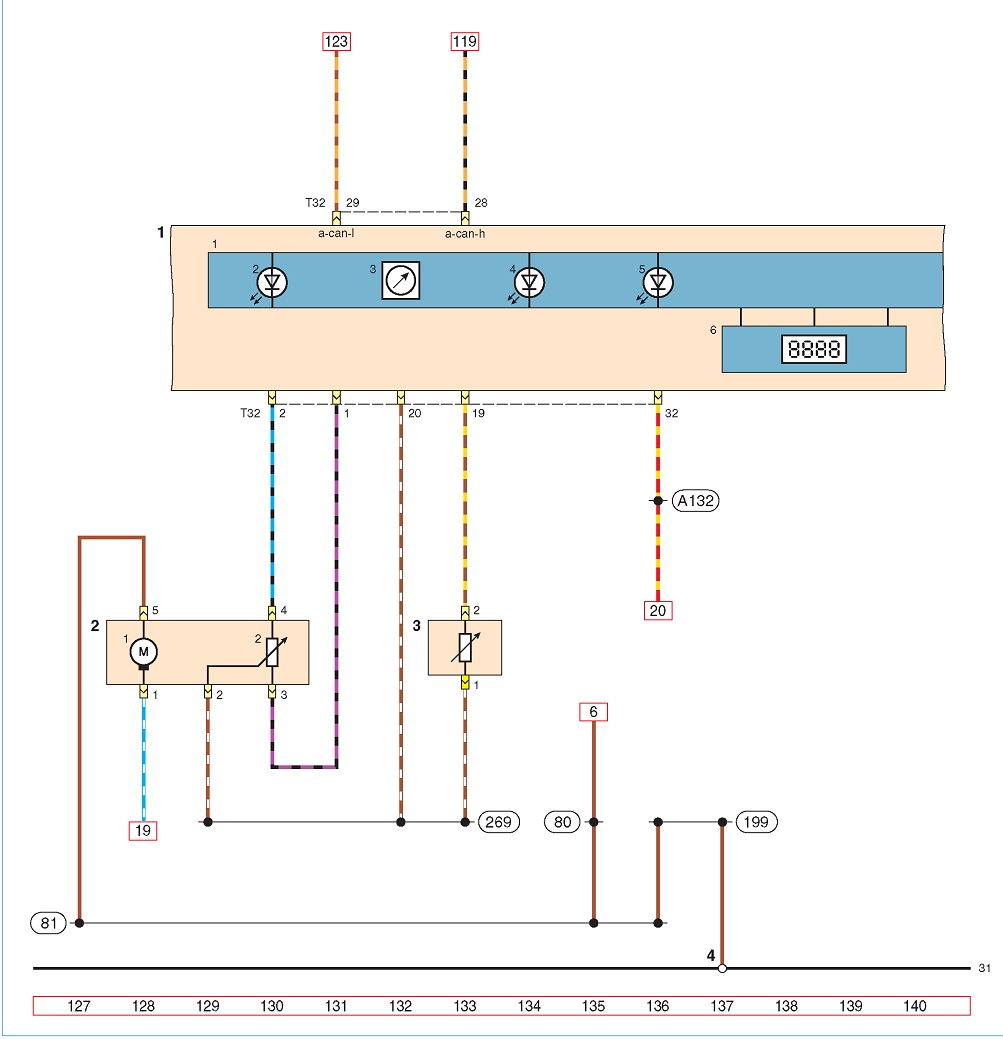

Схема электронной системы управления двигателем (продолжение): 1 - комбинация приборов (1 - блок управления комбинации приборов; 2 - сигнализатор резерва топлива; 3 - указатель уровня топлива; 4 - сигнализатор перегрева охлаждающей жидкости 5 - сигнализатор отсутствия заряда аккумуляторной батареи; 6 - дисплей); 2 - топливный модуль (1 - топливный насос; 2 - датчик указателя уровня топлива); 3 - датчик температуры наружного воздуха; 4 - точка соединения с «массой» под облицовкой туннеля пола

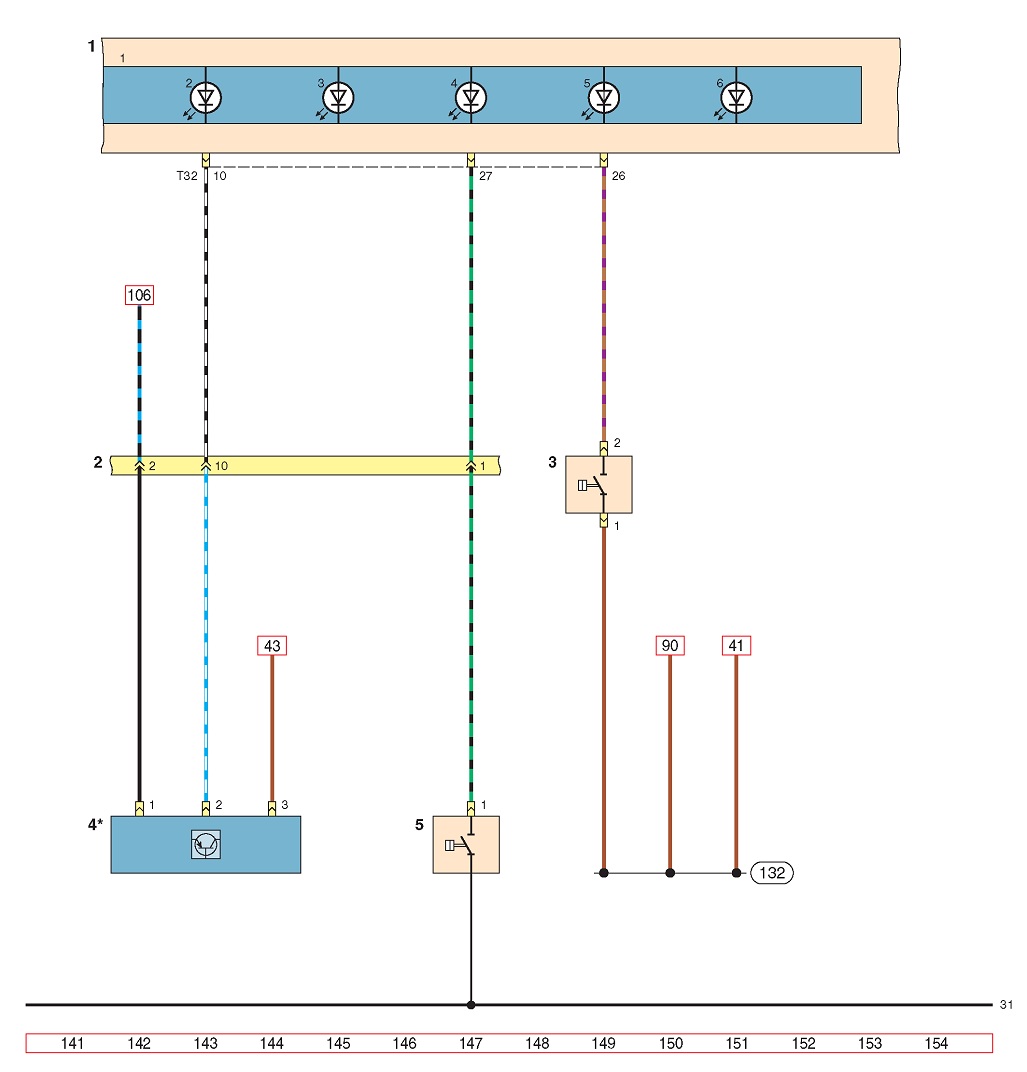

Схема электронной системы управления двигателем (окончание): 1 - комбинация приборов (1 - блок управления комбинации приборов; 2 - сигнализатор неисправности системы управления двигателем; 3 - сигнализатор не нажатой педали тормоза; 4 - сигнализатор неисправности электронного привода дроссельной заслонки; 5 - сигнализатор недостаточного (аварийного) давления масла; 6 - сигнализатор включения стояночного тормоза и недостаточного уровня жидкости в бачке гидроприводов тормозов и сцепления); 2 - 14-ти контактная колодка проводов; 3 - датчик недостаточного уровня жидкости в бачке гидроприводов тормозов и сцепления; 4 - датчик скорости; 5 - датчик сигнализатора недостаточного давления масла
* с механической коробкой передач, без ABS
