VW Polo Sedan (2010+). Электросхемы

VW Polo Sedan (2010+). Электросхемы - часть 1

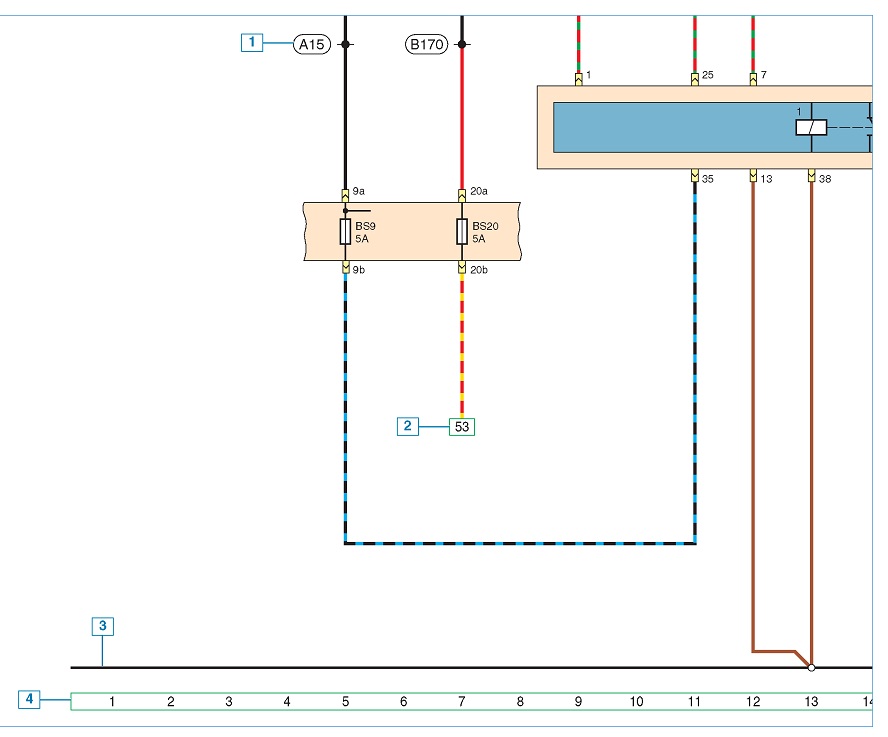

1 - точка соединения проводов в жгуте. На всех схемах каждая точка соединения имеет один и тот же номер.
2 - адрес, позволяющий найти продолжение этого провода на других схемах. Находим на плашке снизу схемы провод с указанным номером, это и будет его продолжением. На продолжении будет стоять адрес данного провода (в этом случае 7). Цвет рамки должен совпадать с цветом плашки снизу схемы.
3 - обозначение «массы».
4 - обозначение номеров проводов на схемах. Цвет плашки соответствует определенному блоку схем.

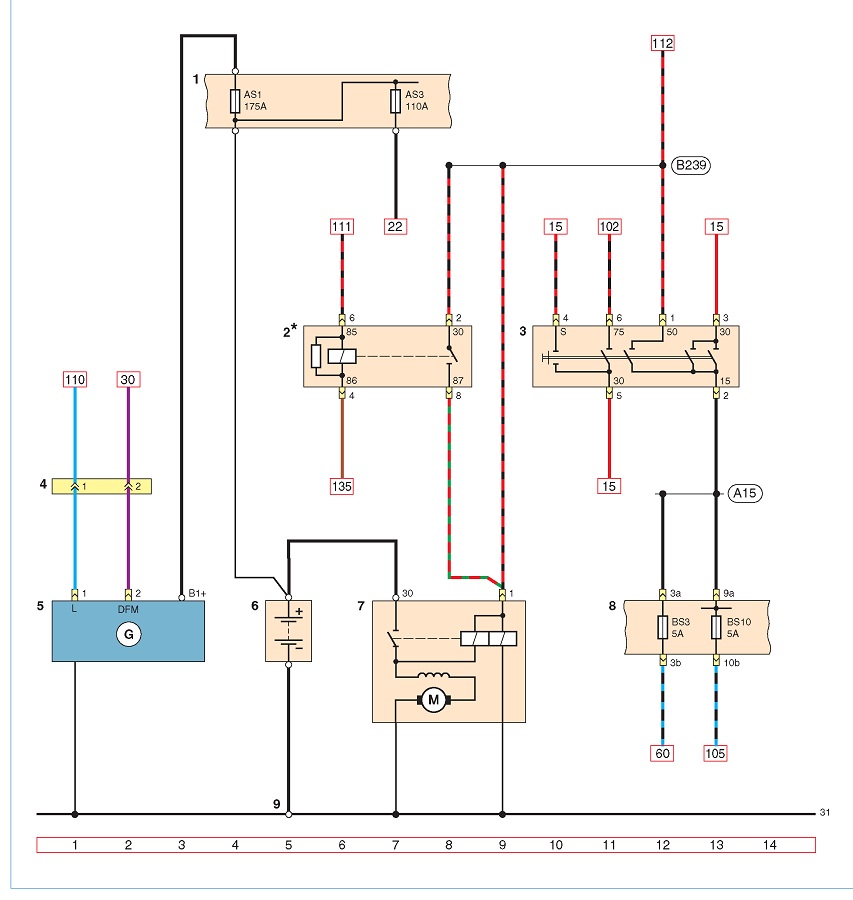

Схема пуска двигателя: 1 - монтажный блок А в моторном отсеке; 2 - реле блокировки стартера; 3 - выключатель зажигания; 4 - 2-х контактная колодка проводов; 5 - генератор; 6 - аккумуляторная батарея; 7 - стартер; 8 - монтажный блок В в салоне; 9 - точка соединения с «массой» около аккумуляторной батареи
* с автоматической коробкой передач

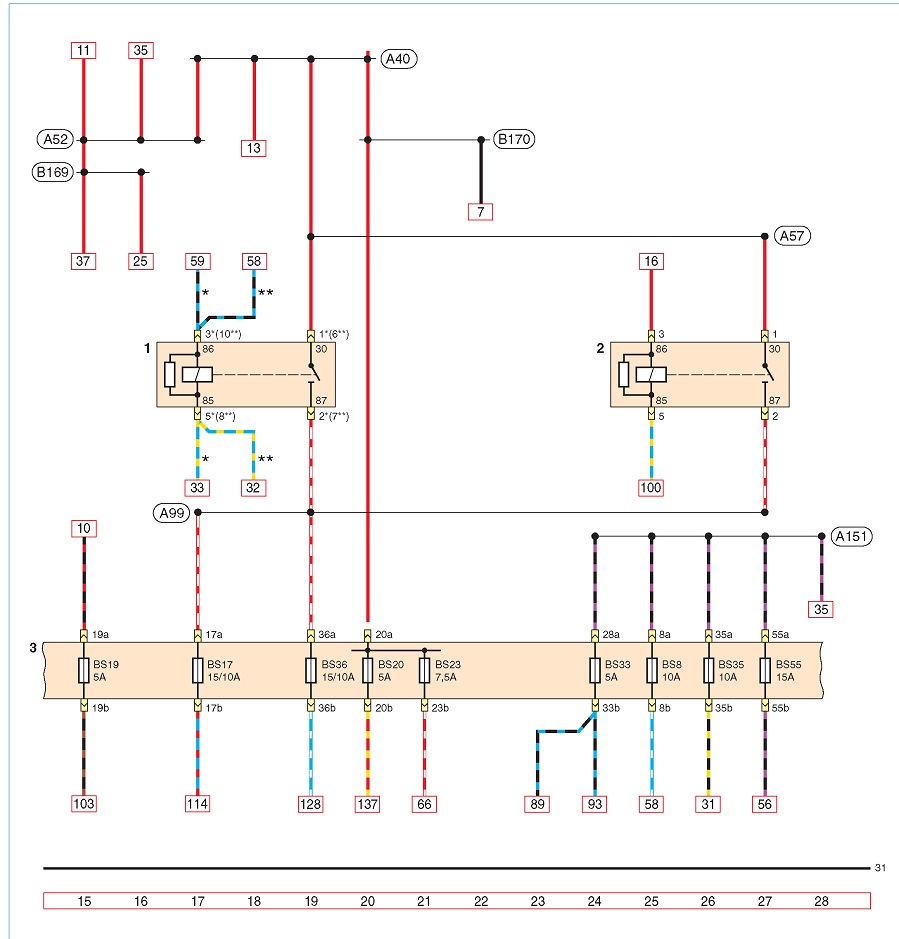

Схема электронной системы управления двигателем (начало): 1 - реле топливного насоса; 2 - реле подачи топлива при открывании двери водителя; 3 - монтажный блок В в салоне
* до ноября 2010 г.
** с ноября 2010 г.
