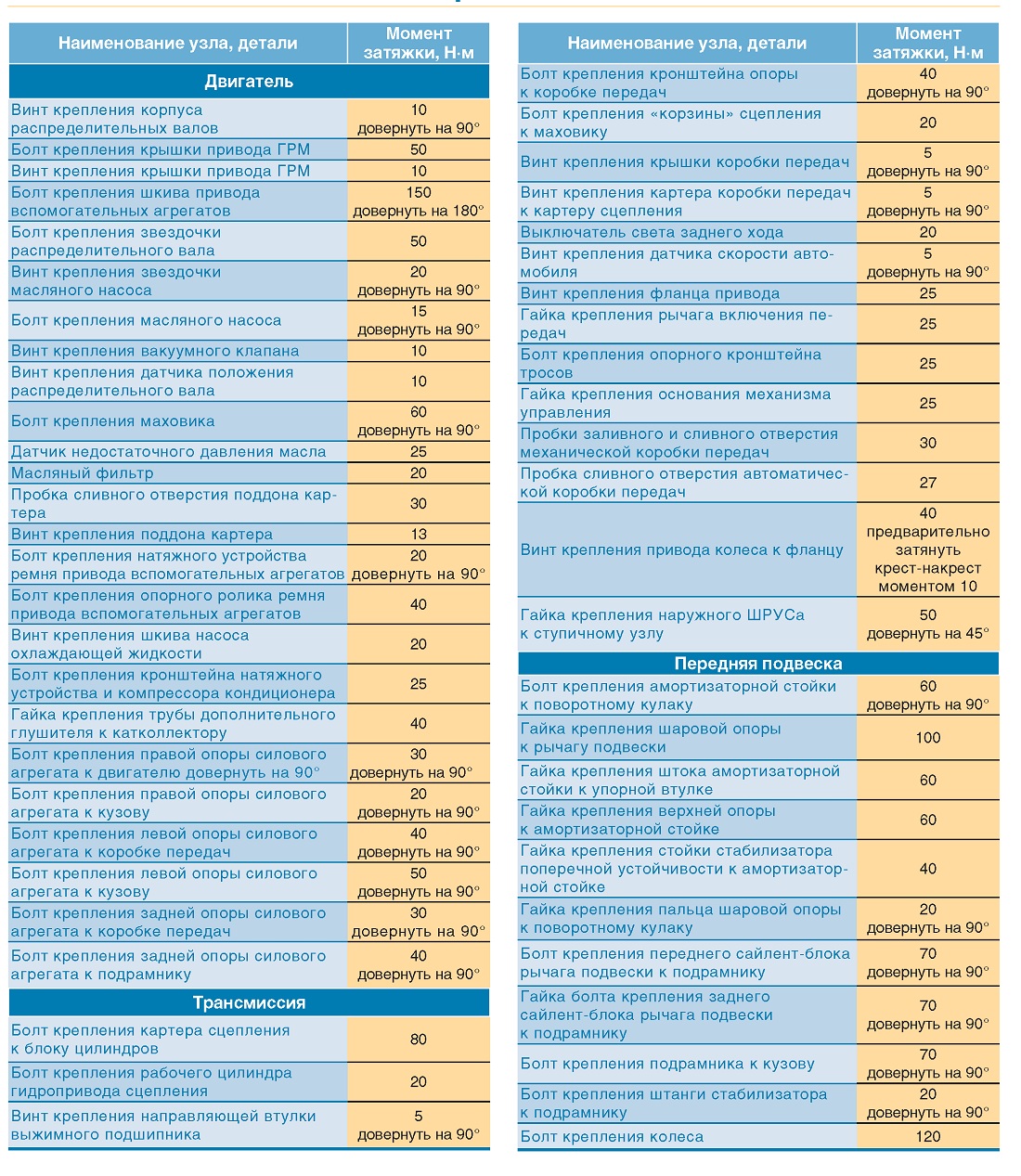

Наименование узла, детали

Момент затяжки, Нм

Двигатель

Винт крепления корпуса распределительных валов

10

довернуть на 90°

Болт крепления крышки привода ГРМ

50

Винт крепления крышки привода ГРМ

10

Болт крепления шкива привода вспомогательных агрегатов

150

довернуть на 180°

Болт крепления звездочки распределительного вала

50

Винт крепления звездочки масляного насоса

20

довернуть на 90°

Болт крепления масляного насоса

15

довернуть на 90°

Винт крепления вакуумного клапана

10

Винт крепления датчика положения распределительного вала

10

Болт крепления маховика

60

довернуть на 90°

Датчик недостаточного давления масла

25

Масляный фильтр

20

Пробка сливного отверстия поддона кар­тера

30

Винт крепления поддона картера

13

Болт крепления натяжного устройства ремня привода вспомогательных агрегатов

20

довернуть на 90°

Болт крепления опорного ролика ремня привода вспомогательных агрегатов

40

Винт крепления шкива насоса охлаждающей жидкости

20

Болт крепления кронштейна натяжного устройства и компрессора кондиционера

25

Гайка крепления трубы дополнительного глушителя к катколлектору

40

Болт крепления правой опоры силового агрегата к двигателю довернуть на 90°

30

довернуть на 90°

Болт крепления правой опоры силового агрегата к кузову

20

довернуть на 90°

Болт крепления левой опоры силового агрегата к коробке передач

40

довернуть на 90°

Болт крепления левой опоры силового агрегата к кузову

50

довернуть на 90°

Болт крепления задней опоры силового агрегата к коробке передач

30

довернуть на 90°

Болт крепления задней опоры силового агрегата к подрамнику

40

довернуть на 90°

Трансмиссия

Болт крепления картера сцепления к блоку цилиндров

80

Болт крепления рабочего цилиндра гидропривода сцепления

20

Винт крепления направляющей втулки выжимного подшипника

5

довернуть на 90°

Болт крепления кронштейна опоры к коробке передач

40

довернуть на 90°

Болт крепления «корзины» сцепления к маховику

20

Винт крепления крышки коробки передач

5

довернуть на 90°

Винт крепления картера коробки передач к картеру сцепления

5

довернуть на 90°

Выключатель света заднего хода

20

Винт крепления датчика скорости авто­мобиля

5

довернуть на 90°

Винт крепления фланца привода

25

Гайка крепления рычага включения пе­редач

25

Болт крепления опорного кронштейна тросов

25

Гайка крепления основания механизма управления

25

Пробки заливного и сливного отверстия механической коробки передач

30

Пробка сливного отверстия автоматичес­кой коробки передач

27

Винт крепления привода колеса к фланцу

40

предварительно затянуть крест-накрест моментом 10

Гайка крепления наружного ШРУСа к ступичному узлу

50

довернуть на 45°

Передняя подвеска

Болт крепления амортизаторной стойки к поворотному кулаку

60

довернуть на 90°

Гайка крепления шаровой опоры к рычагу подвески

100

Гайка крепления штока амортизаторной стойки к упорной втулке

60

Гайка крепления верхней опоры к амортизаторной стойке

60

Гайка крепления стойки стабилизатора поперечной устойчивости к амортизатор- ной стойке

40

Гайка крепления пальца шаровой опоры к поворотному кулаку

20

довернуть на 90°

Болт крепления переднего сайлент-блока рычага подвески к подрамнику

70

довернуть на 90°

Гайка болта крепления заднего сайлент-блока рычага подвески к подрамнику

70

довернуть на 90°

Болт крепления подрамника к кузову

70

довернуть на 90°

Болт крепления штанги стабилизатора к подрамнику

20

довернуть на 90°

Болт крепления колеса

120

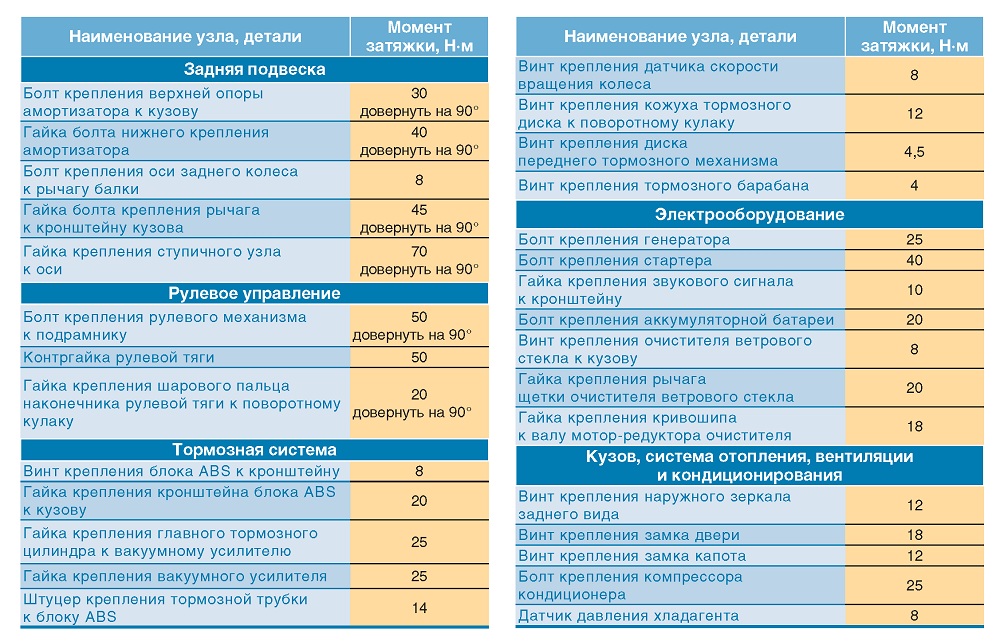

Наименование узла, детали

Момент затяжки, Нм

Задняя подвеска

Болт крепления верхней опоры амортизатора к кузову

30

довернуть на 90°

Гайка болта нижнего крепления амортизатора

40

довернуть на 90°

Болт крепления оси заднего колеса к рычагу балки

8

Гайка болта крепления рычага к кронштейну кузова

45

довернуть на 90°

Гайка крепления ступичного узла к оси

70

довернуть на 90°

Рулевое управление

Болт крепления рулевого механизма к подрамнику

50

довернуть на 90°

Контргайка рулевой тяги

50

Гайка крепления шарового пальца наконечника рулевой тяги к поворотному кулаку

20

довернуть на 90°

Тормозная система

Винт крепления блока ABS к кронштейну

8

Гайка крепления кронштейна блока ABS к кузову

20

Гайка крепления главного тормозного цилиндра к вакуумному усилителю

25

Гайка крепления вакуумного усилителя

25

Штуцер крепления тормозной трубки к блоку ABS

14

Наименование узла, детали

Момент затяжки, Нм

Винт крепления датчика скорости вращения колеса

8

Винт крепления кожуха тормозного диска к поворотному кулаку

12

Винт крепления диска переднего тормозного механизма

4,5

Винт крепления тормозного барабана

4

Электрооборудование

Болт крепления генератора

25

Болт крепления стартера

40

Гайка крепления звукового сигнала к кронштейну

10

Болт крепления аккумуляторной батареи

20

Винт крепления очистителя ветрового стекла к кузову

8

Гайка крепления рычага

щетки очистителя ветрового стекла

20

Гайка крепления кривошипа к валу мотор-редуктора очистителя

18

Кузов, система отопления, вентиляции и кондиционирования

Винт крепления наружного зеркала заднего вида

12

Винт крепления замка двери

18

Винт крепления замка капота

12

Болт крепления компрессора кондиционера

25

Датчик давления хладагента

8
