VW Polo Sedan (2010+). Электросхемы

VW Polo Sedan (2010+). Электросхемы - часть 3

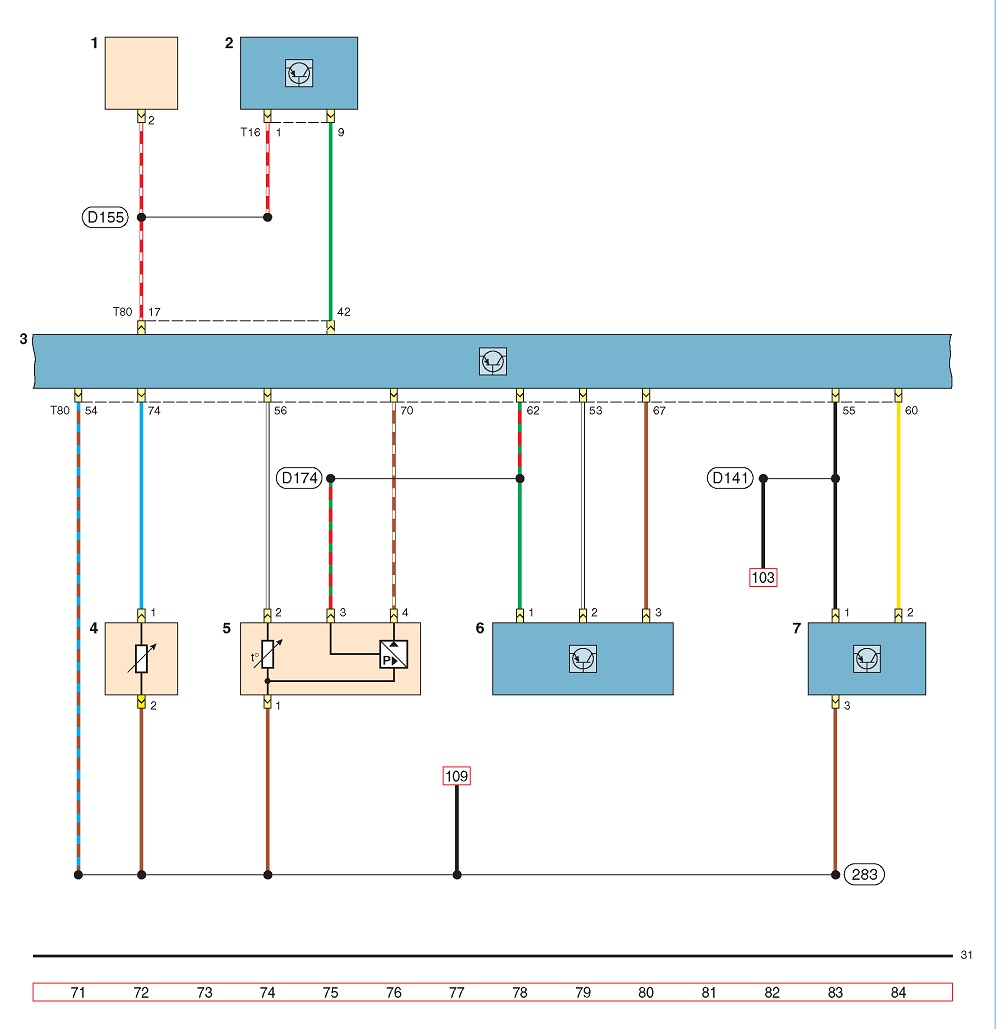

Схема электронной системы управления двигателем (продолжение): 1 - датчик давления хладагента в системе кондиционирования воздуха; 2 - блок управления отоплением, вентиляцией и кондиционированием; 3 - ЭБУ; 4 - датчик температуры охлаждающей жидкости; 5 -датчик абсолютного давления и температуры воздуха; 6 - датчик положения коленчатого вала; 7 - датчик положения распределительного вала

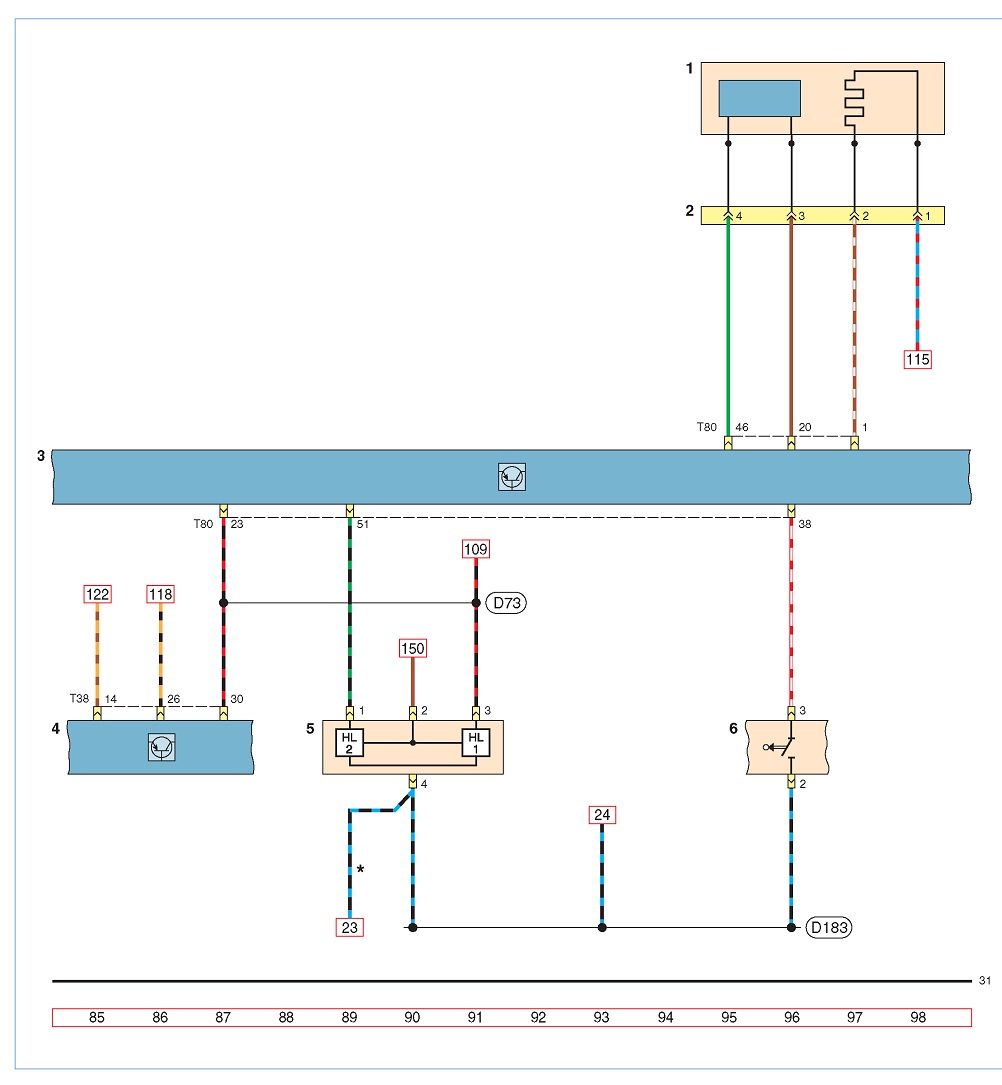

Схема электронной системы управления двигателем (продолжение): 1 - управляющий датчик концентрации кислорода; 2 - 4-х контактная колодка проводов; 3 - ЭБУ; 4 - блок управления ABS; 5 - выключатель сигналов торможения (HL1 - выключатель сигналов торможения; HL2 - датчик положения педали тормоза); 6 - датчик положения педали сцепления
* с автоматической коробкой передач

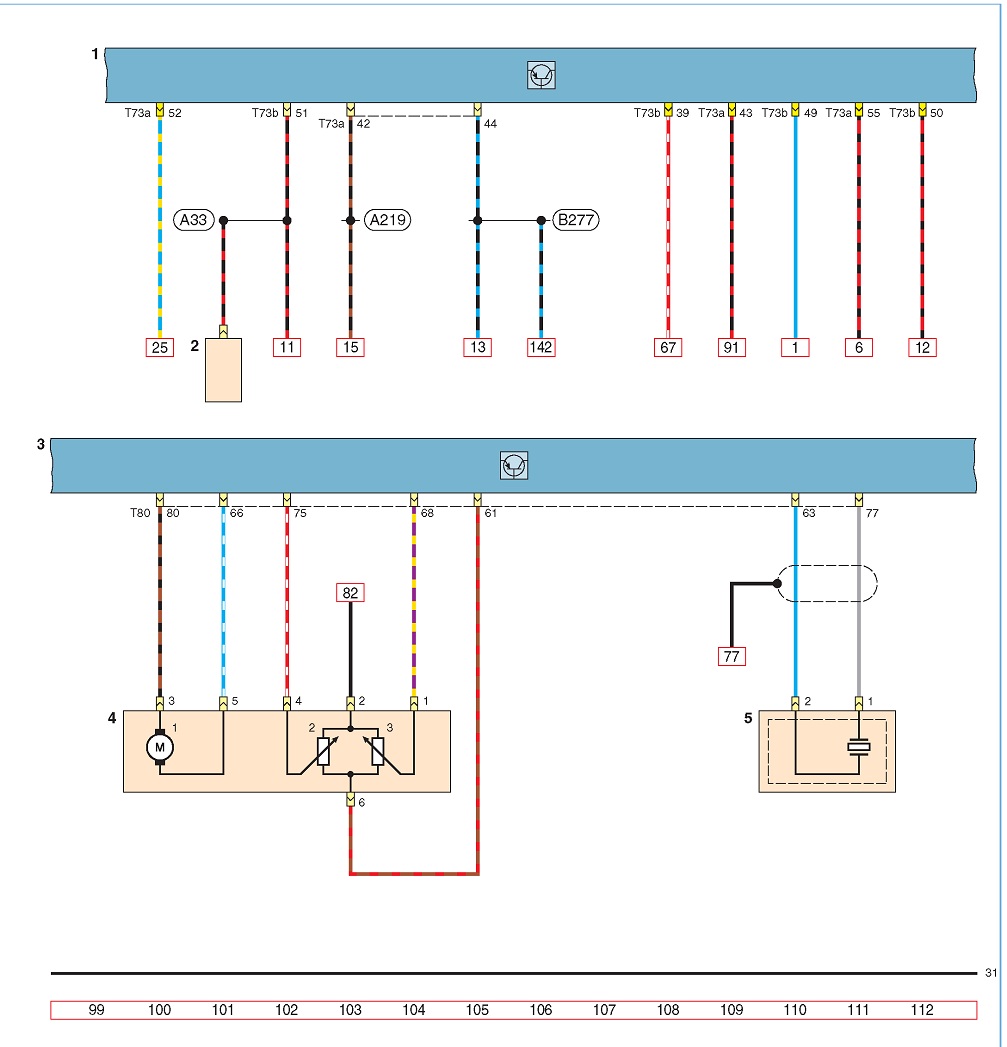

Схема электронной системы управления двигателем (продолжение): 1 - блок управления электропакетом; 2 - реле разгрузки контактов выключателя зажигания; 3 - ЭБУ; 4 - дроссельный узел (1 - электродвигатель привода дроссельной заслонки; 2 - датчик 2 положения дроссельной заслонки; 3 - датчик 1 положения дроссельной заслонки); 5 - датчик детонации
