Toyota Hilux. Передняя подвеска

Снятие и установка ступицы переднего колеса. 1 - приводной вал, 2 - датчик частоты вращения колеса, 3 - стойка стабилизатора поперечной устойчивости, 4 - наконечник рулевой тяги, 5, 6 - шплинт, 7 - болт ступицы, 8 - тормозная трубка, 9 - тормозной суппорт, 10 - тормозной диск, 11 - стопорный колпачок контргайки, 12 - колпачок для консистентной смазки, 13 - сальник, 14 - поворотный кулак, 15 - кольцевое уплотнение, 16 - грязезащитный щиток, 17 - держатель подшипника, 18 - сальник, 19 - ступица. Примечание: при сборке, на поверхности, указанные стрелками, нанесите консистентную смазку.


Ступица переднего колеса и поворотный кулак

Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- После установки:

- Проверьте датчики частоты вращения колеса.

- Проверьте и, при необходимости, отрегулируйте углы установки передних колес.

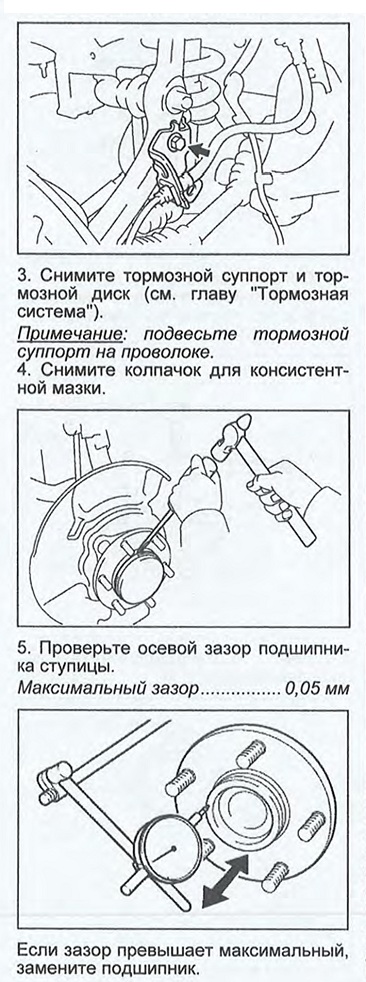

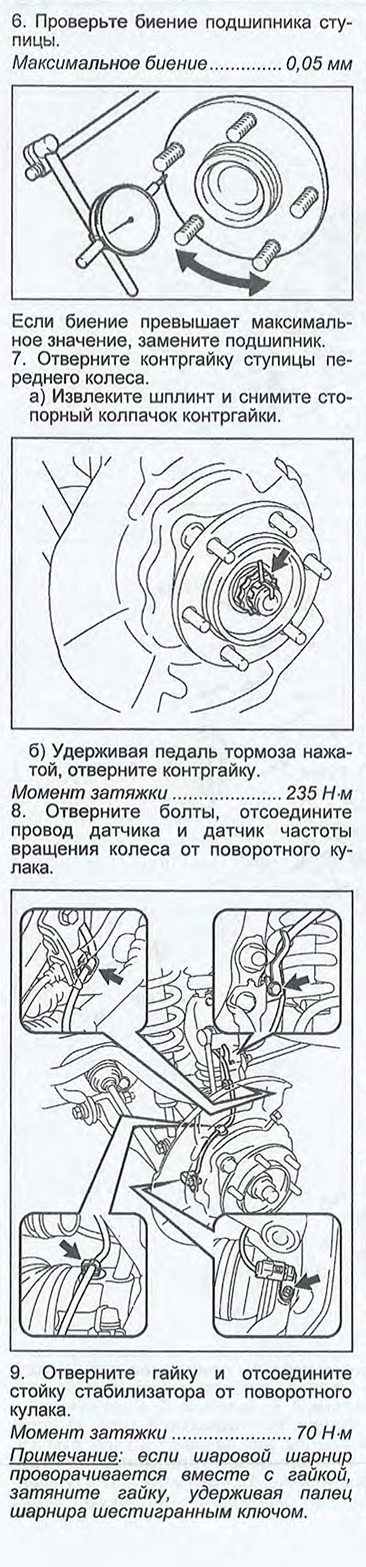

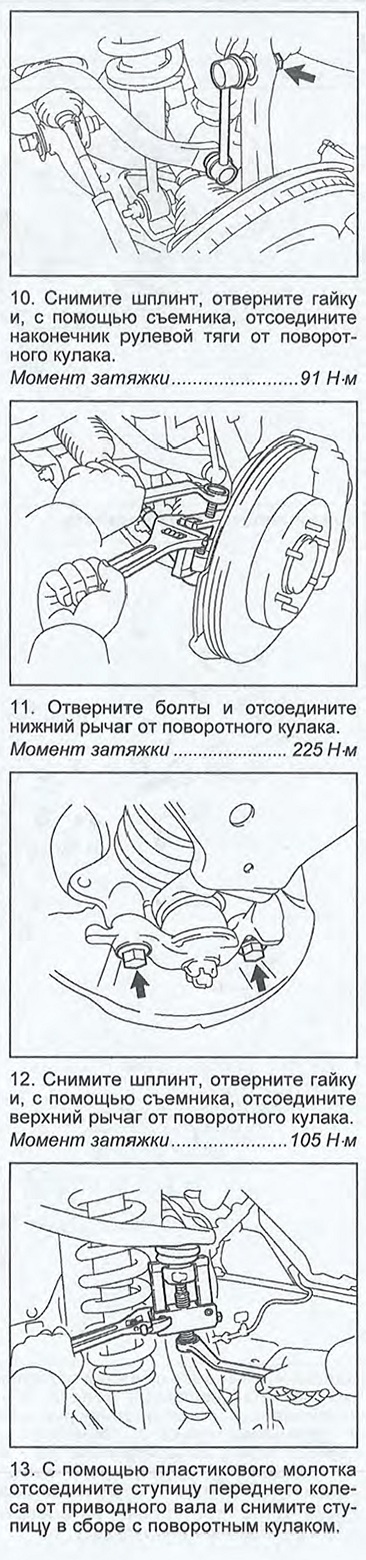

1. Снимите переднее колесо.

Момент затяжки:

Стальные диски....................152 Н м

Легкосплавные диски............121 Н м

2. Отсоедините кронштейн крепления тормозного шланга к поворотному кулаку.

Момент затяжки.......................29 Н м

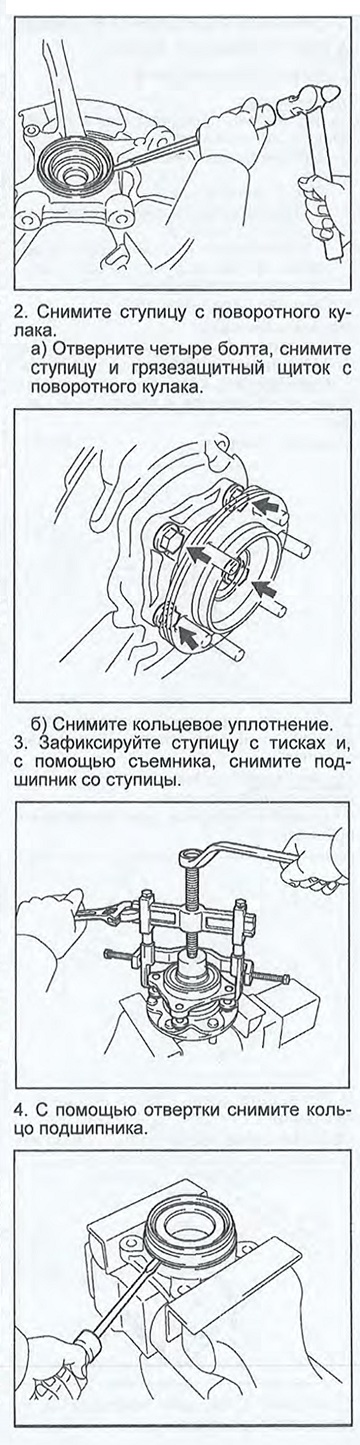

Разборка

1. С помощью отвертки и молотка извлеките внутренний сальник.

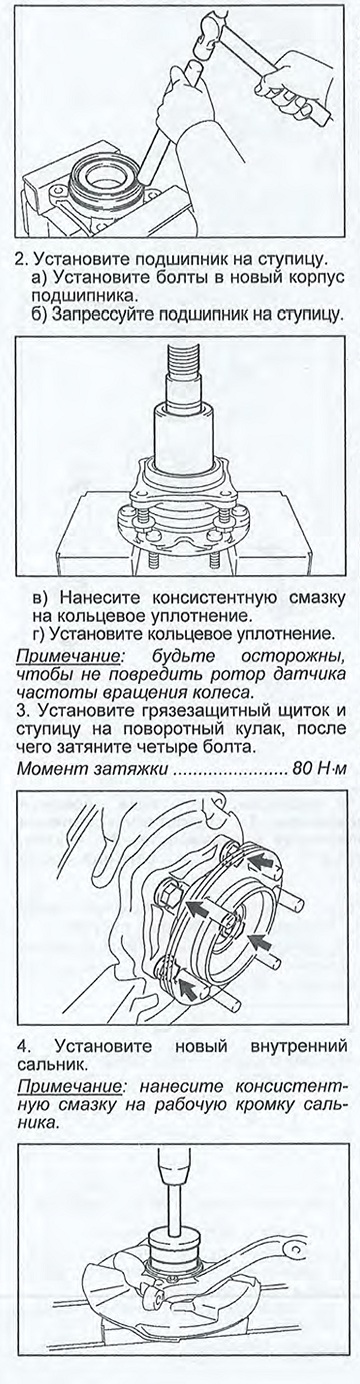

Сборка

1. С помощью стержня из мягкого металла и молотка установите новое кольцо подшипника.

Примечание: не повредите кольцо.
