Toyota Hilux. Регулировка развала и продольного наклона оси поворота

Примечание: после регулировки углов развала проверьте величину схождения.


1. Ослабьте гайки переднего и/или заднего регулировочных кулачков.

2. Отрегулируйте углы развала и продольного наклона оси поворота вращением переднего и/или заднего регулировочных кулачков, используя регулировочную карту.

Примечание: старайтесь регулировать углы развала и продольного наклона оси поворота по средним значениям технических данных.

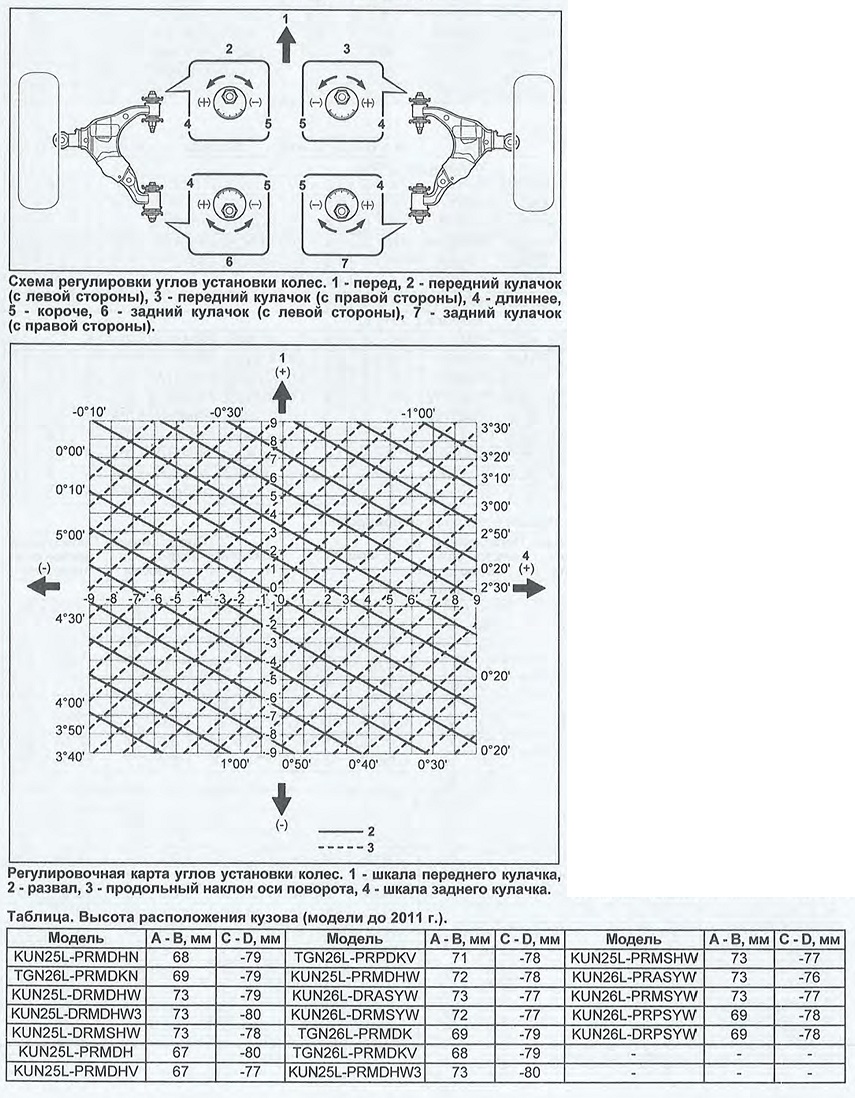

3. Как читать регулировочную карту (пример).

а) Измерьте углы установки передних колес.

Угол развала..................................0°10'

Угол продольного наклона

оси поворота.................................3°50'

б) Отметьте на карте разницу между стандартным (А) и измеренным (В) значениями углов.

Стандартное значение:

Угол развала..............................0°00'

Угол продольного наклона

оси поворота.............................4 °20'

Формула: А - В = С:

Развал: 0,00'- 0 °10' = -0°10' Продольный наклон оси поворота: 4°20' - 3°50' = 0°30‘

- Как показано на карте, считайте расстояние от нулевой точки и соответственно отрегулируйте положение переднего и/или заднего регулировочных кулачков. Передний кулачок.... длиннее (+) на 3 об Задний кулачок..........короче (-) на 1,5 об


4. Затяните гайки переднего и/или заднего кулачков.

Момент затяжки.....................140 Н м


Таблица. Высота расположения кузова (модели с 2011 г.).

Таблица. Схождение.

Таблица. Развал, продольный и поперечный наклоны оси поворота.
