Toyota Hilux. Нижний рычаг передней подвески

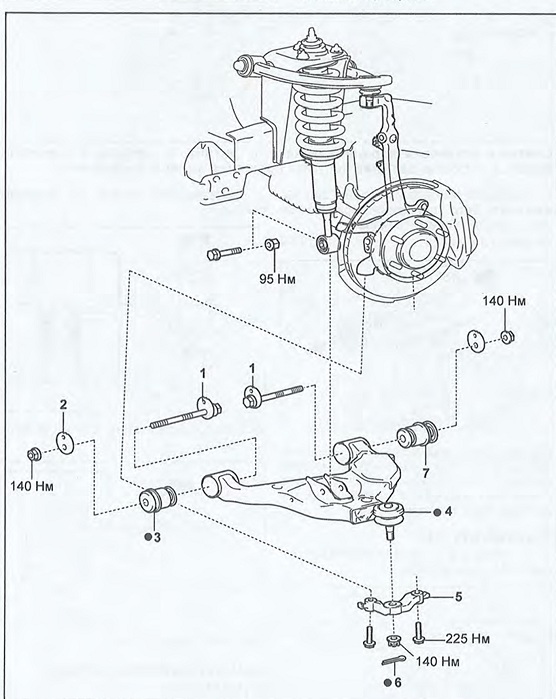

Снятие и установка нижнего рычага. 1 - эксцентриковый болт, 2 - эксцентриковая шайба, 3 - втулка №1, 4 - нижний рычаг, 5 - кронштейн шарового шарнира, 6 - шплинт, 7 - втулка №2.

Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- После установки проверьте и, при необходимости, отрегулируйте углы установки передних колес.

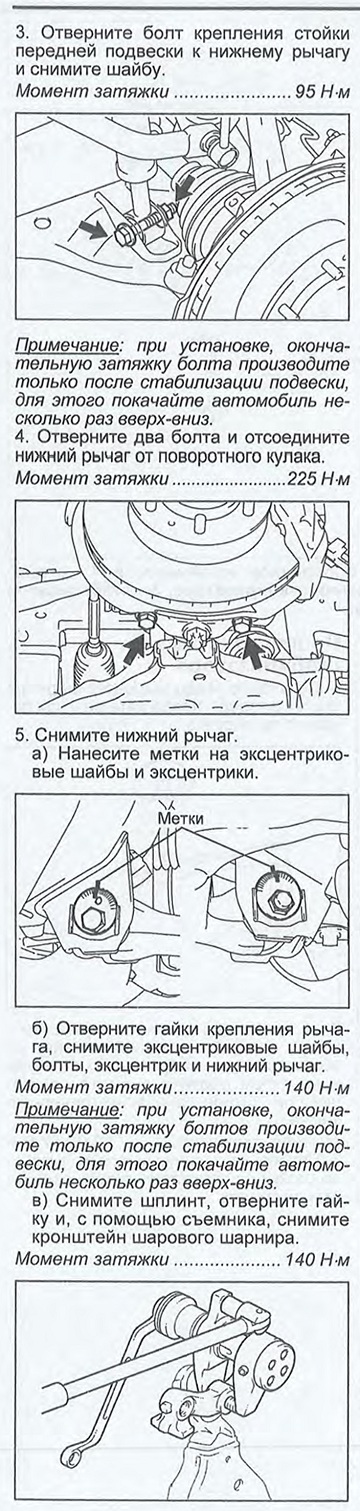

1. Снимите переднее колесо.

Момент затяжки:

Стальные диски...................152 Н м

Легкосплавные диски...........121 Н м

2. Проверьте нижний рычаг.

а) Закрепите тормозной диск гайками крепления колеса.

б) Установив стрелочный индикатор, как показано на рисунке, измерьте люфт нижнего шарового шарнира, прикладывая к гайкам вертикальные усилия в 294 Н в противоположных направлениях.

Максимально допустимый

люфт...........................................0,5 мм


Если люфт превышает максимально допустимый, замените нижний рычаг.

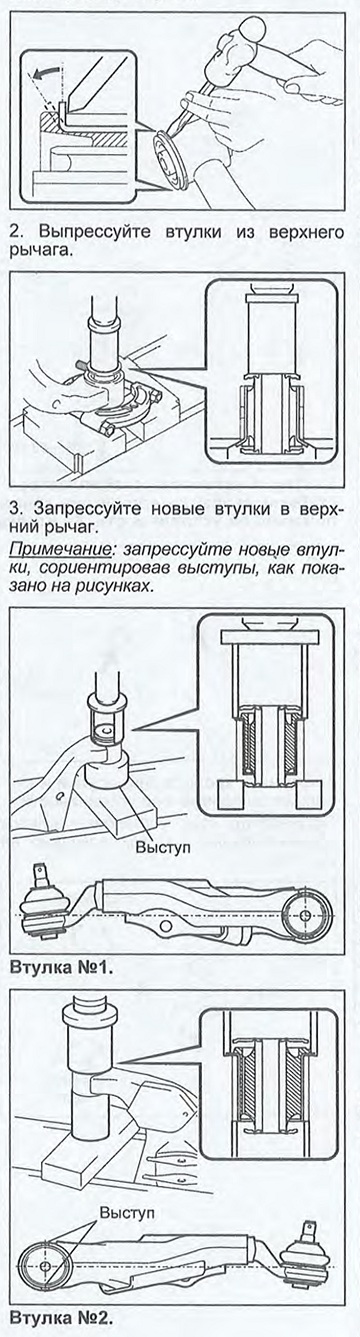

Замена втулок

1. С помощью зубила и молотка отогните фланцы втулок.
