Приводные валы
Toyota Hilux. Разборка задних полуосей
1. Снимите ротор датчика частоты вращения колеса и заднее внутреннее
кольцо подшипника.

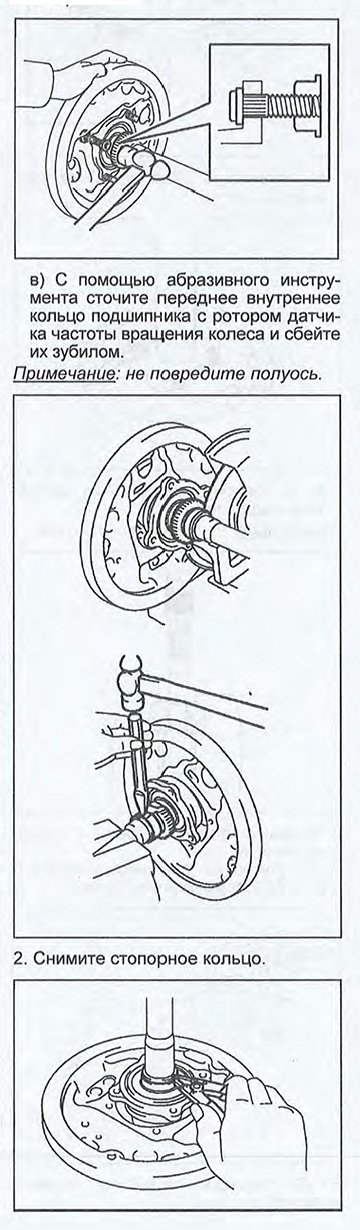

а) Наверните гайки на шпильки, как показано на рисунке.
б) С помощью молотка выбейте шпильки, отсоедините держатель подшипника и
подшипник в сборе от тормозного щитка.
Примечание: не используйте гайки повторно.

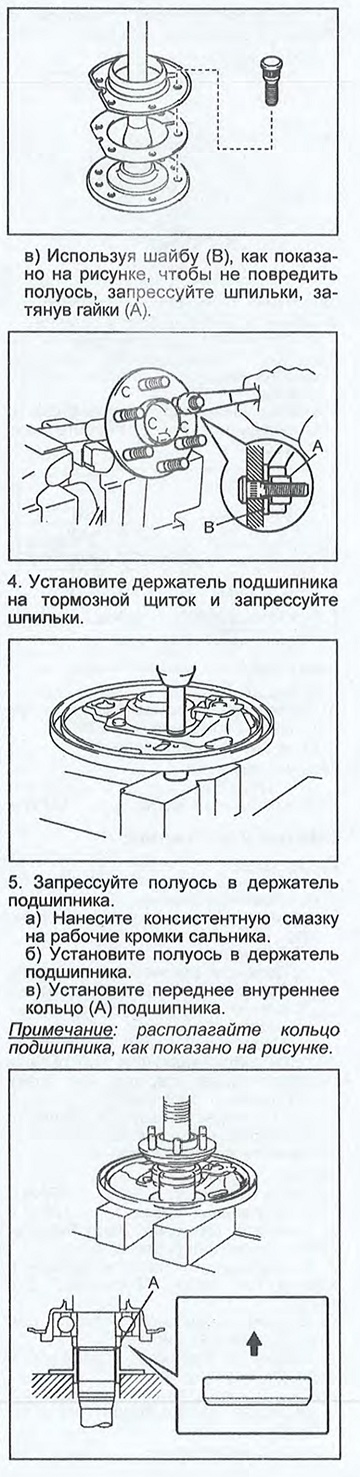

г) Запрессуйте полуось в подшипник.
6. Установите стопорное кольцо.
7. Установите ротор датчика частоты вращения колеса и заднее внутреннее
кольцо подшипника, а) Установите ротор датчика частоты вращения колеса
на полуось. Примечание: не повредите ротор.
б) Запрессуйте ротор датчика частоты вращения
колеса и заднее внутреннее кольцо подшипника на полуось, как показано на
рисунке.
Проверка
Используя стрелочный индикатор, измерьте биение полуоси и фланца.
Максимальное биение
полуоси...........................................1,5 мм
Максимальное биение
фланца...........................................0,1 мм
Если задняя полуось или фланец повреждены или изношены или биение больше
максимально допустимых значений, замените полуось.
Основные технические данные приводных валов и полуосей Спецификации
|
Смазка |
Тип смазки |
Консистентная смазка |
|
|
Количество смазки, г |
Внутренний шарнир |
165-175 |
|
|
Наружный шарнир |
260 - 270 |
||
|
Максимальное биение подшипников полуоси, мм |
0,5 |
||
|
Максимальный осевой зазор подшипников ступиц, мм |
0,1 |
||
|
Максимальное биение полуоси, мм |
1,5 |
||
|
Максимальное биение фланца, мм |
0,1 |
||
