Toyota Hilux. Снятие и установка турбокомпрессора дизельного двигателя 1KD-FTV, 2KD-FTV

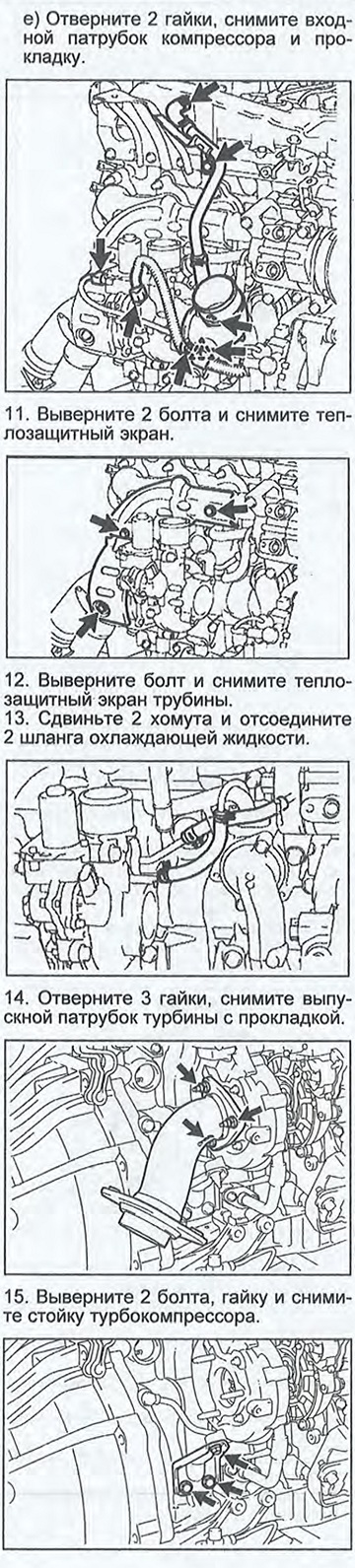

Снятие и установка турбокомпрессора. 1 - входной патрубок компрессора, 2, 5, 8, 9,10 - прокладка, 3 - турбокомпрессор, 4 - трубки охлаждающей жидкости, 6 - шланг охлаждающей жидкости, 7 - перепускной болт.







Снятие

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Слейте охлаждающую жидкость.

3. Снимите правое переднее колесо.

4. Отсоедините 5 клипс и снимите верхнее уплотнение подкрылка.

5. Отсоедините 5 клипс и снимите уплотнение подкрылка.

6. Снимите переднюю трубу системы выпуска.

а) Выверните 2 болта и снимите 2 пружины.

б) Отсоедините трубу системы выпуска и снимите прокладку.


.в) Снимите трубу системы выпуска с подвеса.

7. Снимите воздушный фильтр в сборе.

а) Отсоедините разъем датчика массового расхода воздуха и отсоедините фиксатор.

б) Ослабьте хомут шланга.

в) Выверните 2 болта и снимите воздушный фильтр.
8. Снимите декоративную крышку двигателя.

9. Снимите промежуточный охладитель наддувочного воздуха.

10. Снимите входной патрубок компрессора.

а) Выверните болт трубки вентиляции картера.

б) Сдвиньте хомут и отсоедините шланг.

в) Снимите трубку вентиляции картера.

г) Отсоедините 2 разъема от турбокомпрессора.

д) Снимите фиксатор проводки с входного патрубка.




16. Выверните 2 болта, 2 гайки, перепускной болт и снимите впускную масляную трубку турбокомпрессора с прокладкой.
17. Отверните 3 гайки и снимите турбокомпрессор с прокладкой.







Проверка

1. Проверьте вращение колеса. Убедитесь, что колесо вращается плавно. Если колесо не вращается или вращается с сопротивлением - замените турбокомпрессор.

2. Проверьте осевой зазор вала компрессора.

Установите индикатор со стороны компрессора, передвигая рукой колесо турбины, измерьте осевой зазор.
Осевой зазор.............................0,11 мм

Если осевой зазор выходит за допустимые пределы - замените турбокомпрессор.

3. Проверьте радиальный зазор вала компрессора, а) Через отверстие слива масла из турбокомпрессора установите индикатор на вал компрессора.




б) Перемещая вал в радиальном направлении, измерьте радиальной зазор.

Радиальной зазор...................0,112 мм

Если радиальной зазор выходит за допустимые пределы - замените турбокомпрессор.





Установка

1. Очистите турбокомпрессор.

2. Установите турбокомпрессор.

а) Установите турбокомпрессор с новой прокладкой и наверните 3 новые гайки.

б) Установите очищенную масляную трубку.

(1) Установите новую прокладку и масляную трубку, наверните 2 гайки.

(2) Установите новую прокладку и масляную трубу, наверните 2 болта.

(3) Установите новую прокладку и масляную трубку с перепускным болтом.




(4) Установите стойку турбокомпрессора и наверните 2 болта и гайку.

в) Затяните 3 гайки турбокомпрессора.

Момент затяжки.......................52 Н м

г) Затяните 2 гайки и 2 болта масляной трубки, затем перепускной болт.

Момент затяжки:

болт.........................................12 Н м

гайка........................................13 Н м

перепускной болт...................26 Н м

д) Затяните 2 болта и гайку стойки турбокомпрессора.

Момент затяжки.......................38 Н м

3. Установите выпускной патрубок с новой прокладкой и затяните 3 гайки. Момент затяжки.......................26 Н м


4. Подсоедините шланги охлаждающей жидкости и установите хомуты.

5. Установите теплозащитный экран турбины и наверните болты.

6. Установите теплозащитный экран выпускного коллектора.

а) Установите теплозащитный экран выпускного коллектора и наверните 2 болта.

б) Затяните болты теплозащитного экрана турбины и 2 болта теплозащитного экрана выпускного коллектора.

Момент затяжки.......................12 Н м

7. Установите впускной патрубок компрессора.

а) Установите новую прокладку и впускной патрубок компрессора, заверните 2 гайки.

Момент затяжки.......................19 Н м

б) Подсоедините трубку системы вентиляции картера к крышке головки блока цилиндров.

в) Установите хомут.

г) Заверните болт трубки системы вентиляции картера.

Момент затяжки.......................20 Н м

д) Подсоедините 2 разъема к турбокомпрессору.

е) Установите фиксатор проводки на впускной патрубок.






8. Установите патрубок промежуточного охладителя наддувочного воздуха.

9. Установите декоративную крышку дви-

гателя и заверните 3 болта и 2 гайки. Момент затяжки..........................7 Н м

10. Установите воздушный фильтр в сборе.

Момент затяжки........................14 Н м

11. Установите переднюю приемную трубу системы выпуска с новой прокладкой.

12. Установите уплотнение подкрылка и 5 клипс.

13. Установите верхнее уплотнение подкрылка и 5 клипс.

14. Установите переднее правое колесо.

15. Залейте охлаждающую жидкость.
