Toyota Hilux. Система турбонаддува и впуска воздуха дизельного двигателя 1KD-FTV, 2KD-FTV

Описание

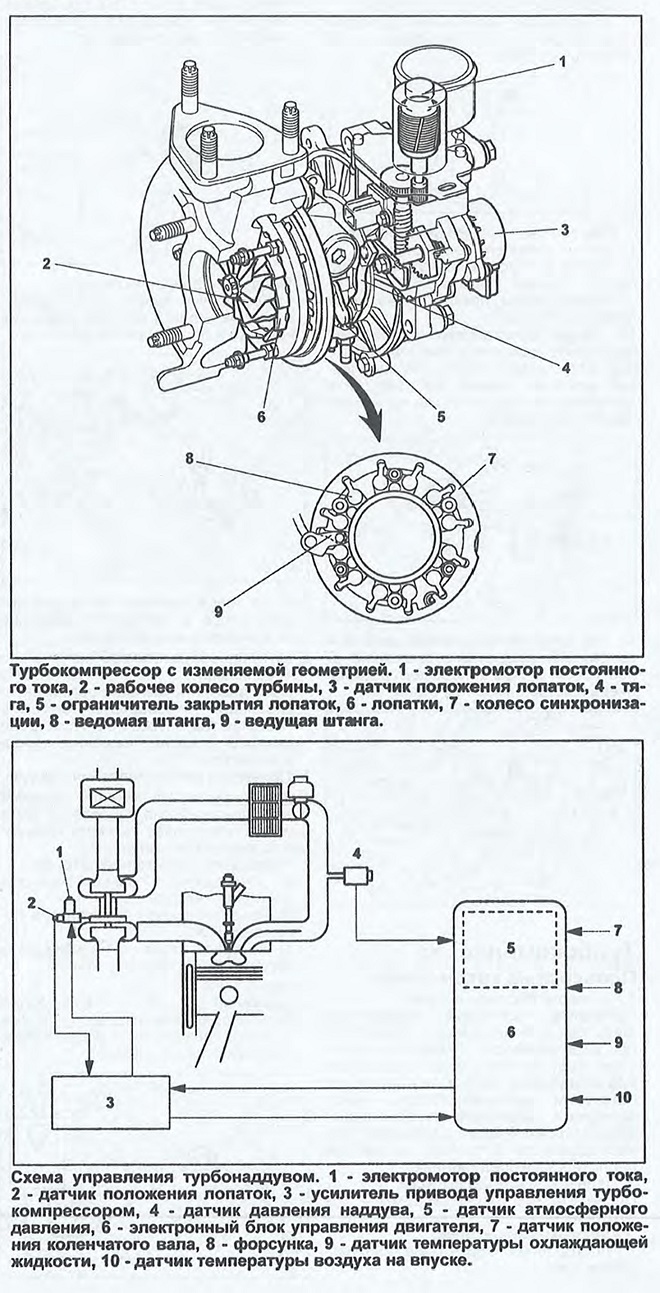

В целях форсировки двигателя для увеличения количества поступающего в двигатель воздуха, а, следовательно, и топлива, применяют тот или иной вид наддува. На двигателях 2KD-FTV и 1KD-FTV устанавливается турбокомпрессор с изменяемой геометрией, использующий для нагнетания воздуха в цилиндры энергию отработавших газов.

Работа турбокомпрессора. Отработавшие газы, имеющие еще довольно высокую температуру, подводятся к колесу турбины, вызывая вращение колеса. При вращении турбины газы расширяются и передают на вал агрегата избыточную мощность, расходуемую на сжатие воздуха в компрессоре, расположенном на общем валу с турбиной. Частота вращения вала турбокомпрессора изменяется в диапазоне 20000-115000 об/мин, что сопровождается характерным "свистом" турбины.

Изменение положения лопаток. Электронный блок управления двигателя, получая данные от: датчика положения коленчатого вала, форсунки, датчика температуры охлаждающей жидкости, датчика температуры воздуха на впуске, датчика давления наддува, датчика атмосферного давления, производит вычисления оптимального положения лопаток, подавая данные о положении лопаток шаговому двигателю турбокомпрессора. Двигатель турбокомпрессора приводит в действие электродвигатель постоянного тока, отвечающий за положение лопаток. За действительным положениями лопаток следит датчик положения лопаток. По результатам полученных данных от датчика положения лопаток образуется обратная связь для вычисления последующего шага изменения положения лопаток в турбокомпрессоре.

Предупреждения

1. Не выключайте двигатель сразу по завершении поездки. Дайте двигателю поработать на холостом ходу од-ну-две минуты для охлаждения турбины. Это позволит значительно продлить срок эксплуатации турбокомпрессора.

2. Не допускайте длительной работы двигателя на повышенных оборотах и резких ускорений при непрогретом двигателе.

3. При преждевременном выходе турбокомпрессора из строя проверьте:

- Уровень и качество масла в двигателе.

- Условия работы турбокомпрессора.

- Трубопроводы, подводящие масло

к турбокомпрессору.

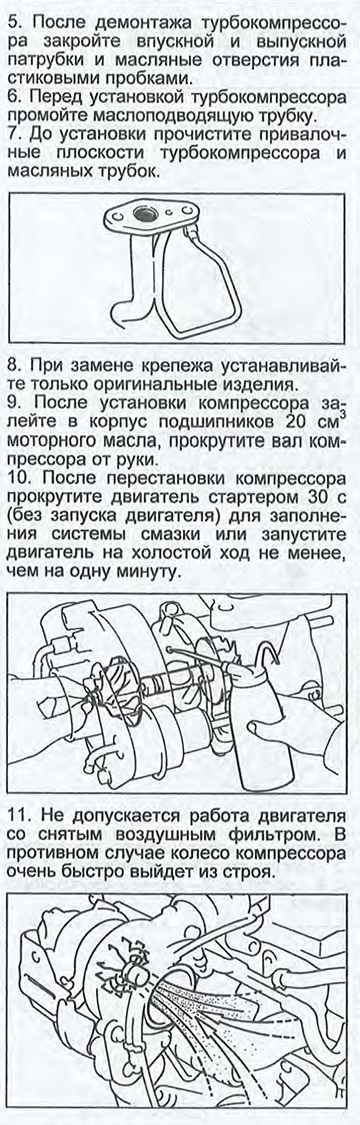

4. Соблюдайте предосторожности при демонтаже и установке турбокомпрессора. Не переносите агрегат за тягу привода перепускного клапана.
