Toyota Hilux. Установка охладителя EGR дизельного двигателя 1KD-FTV, 2KD-FTV

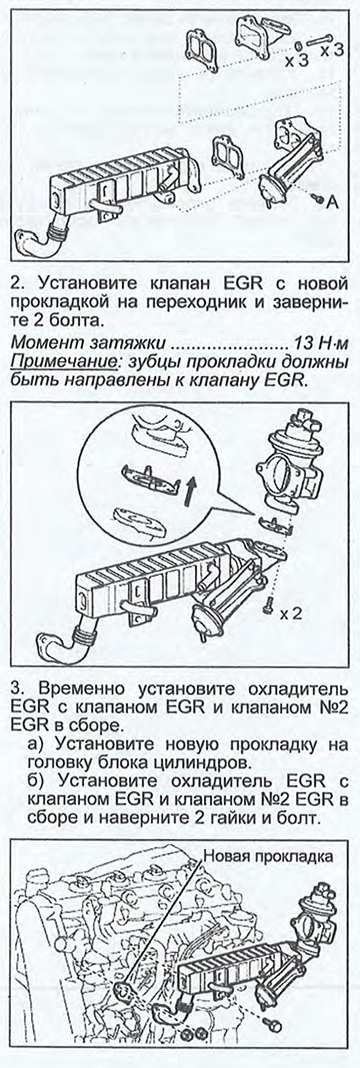

1. Соберите охладитель EGR с клапаном №2 EGR и переходником.
а) Соберите переходник клапана EGR, клапан №2 EGR, охладитель EGR и 2
прокладки. Затем шестигранником на 6 мм затяните 3 болта с 3 шайбами.
Момент затяжки.......................28 Н м
б) Затяните болт (А) шестигранником на 5 мм.
Момент затяжки,,,,13 Нм
в) Подсоедините вакуумный шланг к клапану №2 EGR.
4. Установите впускной воздушный патрубок №2.
а) Установите новую прокладку (А) на впускной воздушный патрубок №2, как
показано на рисунке.
б) Установите впускной воздушный патрубок №2 с прокладкой на клапан EGR.
в) Установите новую прокладку (В) на клапан EGR, как показано на рисунке
"Установка впускного воздушного патрубка и впускного воздушного патрубка
№2".
5. Временно установите впускной воздушный патрубок.
а) Установите новую прокладку (С) на впускной коллектор.
б) Временно установите впускной воздушный патрубок
на впускной коллектор и заверните 3 болта.
в) Временно затяните 3 гайки крепления впускного воздушного патрубка и
клапана EGR, показанные на рисунке "Установка впускного воздушного
патрубка и впускного воздушного патрубка №2".

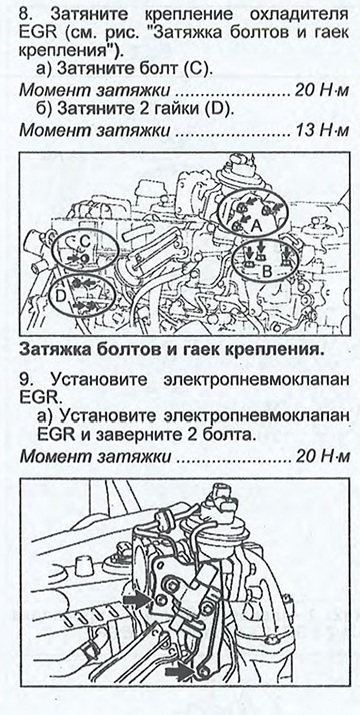

6. Затяните 3 гайки (А) крепления впускных воздушных патрубков,
показанные на рисунке "Затяжка болтов и гаек крепления".
Момент затяжки.......................20 Н м
7. Затяните 3 болта (В) крепления впуск-
ного воздушного патрубка и впускного коллектора, показанные на рисунке
"Затяжка болтов и гаек крепления". Момент
затяжки......................20 Н м
б) Установите газовый фильтр с кронштейном и
заверните болт.
Момент затяжки
в) Подсоедините 5 вакуумных шлангов, показанных на рисунке. Примечание:
устанавливайте шланги так, чтобы они полностью закрывали трубки.
г) Подсоедините 2 разъема к клапану EGR и электропневмоклапану EGR.
10. Установите трубку №3 перепуска охлаждающей жидкости с проводкой и
заверните 2 болта.
Момент затяжки........................18 Н м
11. Установите кронштейн корпуса дроссельной заслонки и заверните 2
болта.
Момент затяжки........................20 Н м
12. Установите топливные трубки №1 -3 высокого давления (см. главу
"Топливная система").
20 Н м
13. Подсоедините трубку №4 перепуска охлаждающей жидкости к охладителю EGR.
14. Подсоедините шланг №3 перепуска охлаждающей
жидкости к охладителю EGR и установите хомут.
15. Установите корпус дроссельной заслонки.
16. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
17. Убедитесь в отсутствии утечек топлива.
18. Залейте охлаждающую жидкость (см. главу "Техническое обслуживание").
