Toyota Hilux. Охладитель EGR дизельного двигателя 1KD-FTV, 2KD-FTV

Toyota Hilux. Охладитель EGR дизельного двигателя 1KD-FTV, 2KD-FTV

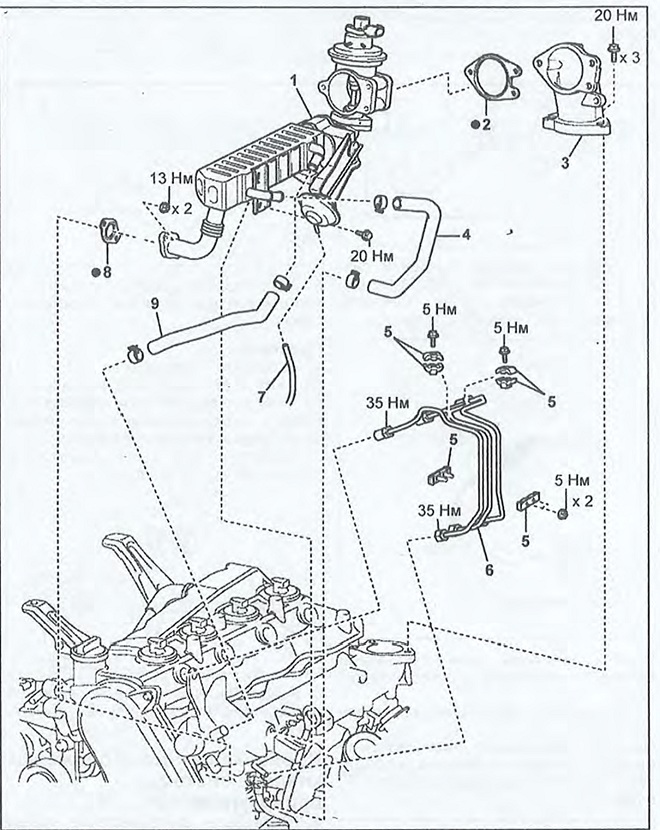

Снятие и установка охладителя EGR (1). 1 - охладитель EGR с клапаном EGR и клапаном №2 EGR в сборе, 2, 8 - прокладка, 3 - впускной воздушный патрубок, 4 - шланг №3 перепуска охлаждающей жидкости, 5 - держатель, 6 - топливная трубка высокого давления, 7 - вакуумный шланг, 9 - шланг №4 перепуска охлаждающей жидкости.

Снятие

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Слейте охлаждающую жидкость (см. главу "Техническое обслуживание").

3. Снимите корпус дроссельной заслонки.

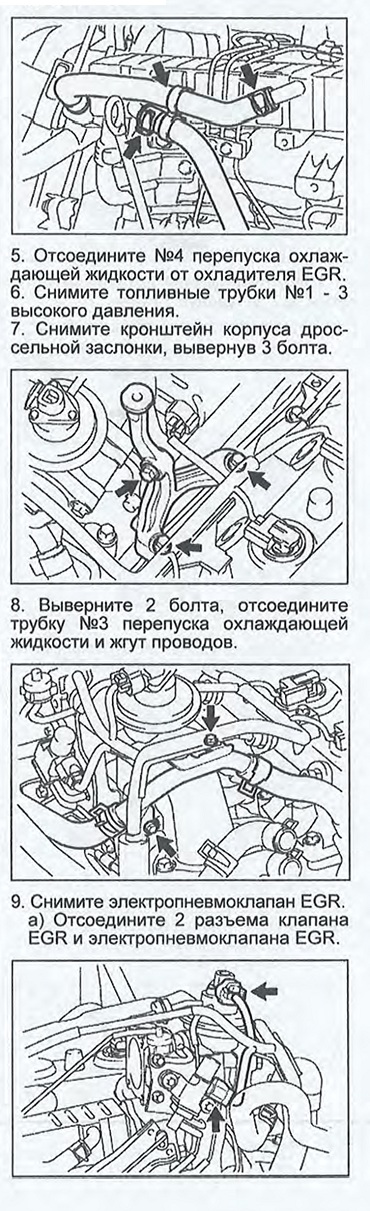

4. Отсоедините шланг №3 перепуска охлаждающей жидкости.

а) Сдвиньте хомуты.

б) Отсоедините шланг №3 перепуска охлаждающей жидкости от охладителя EGR.

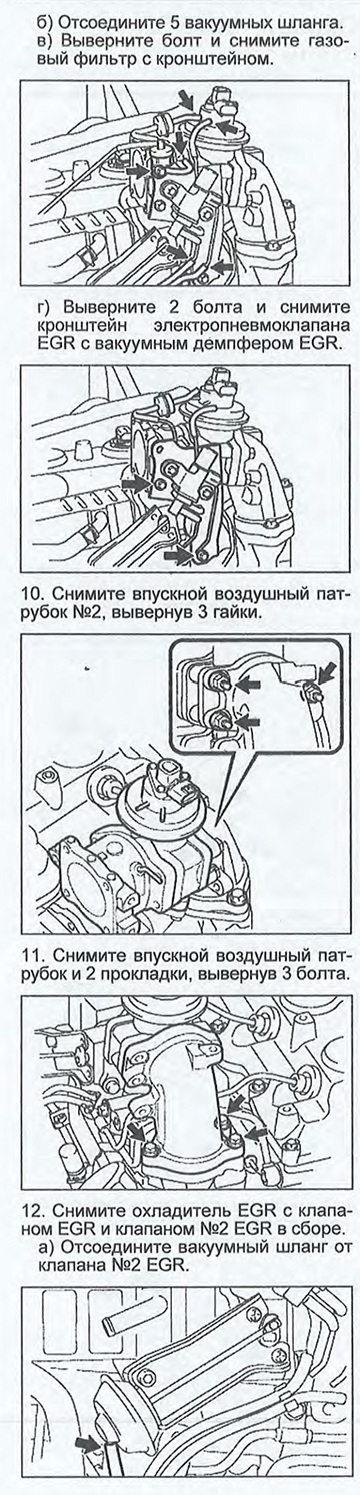

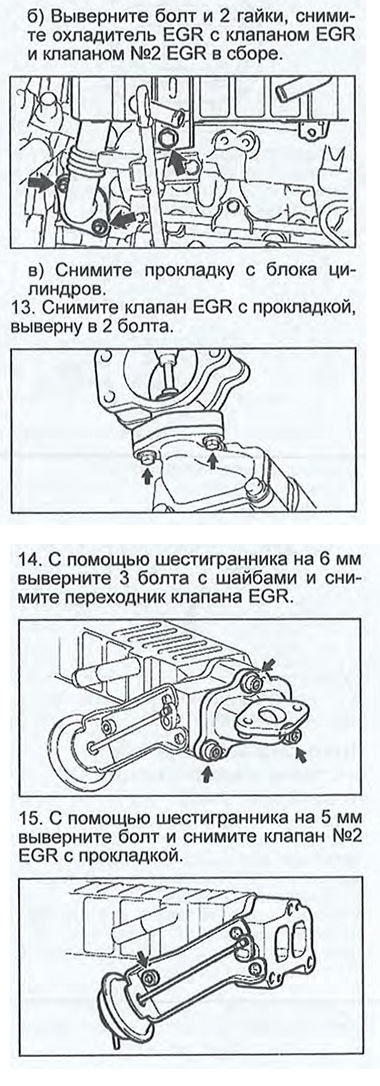

16. Снимите охладитель EGR.
