Toyota Camry (2005+). Электросхемы - часть 2

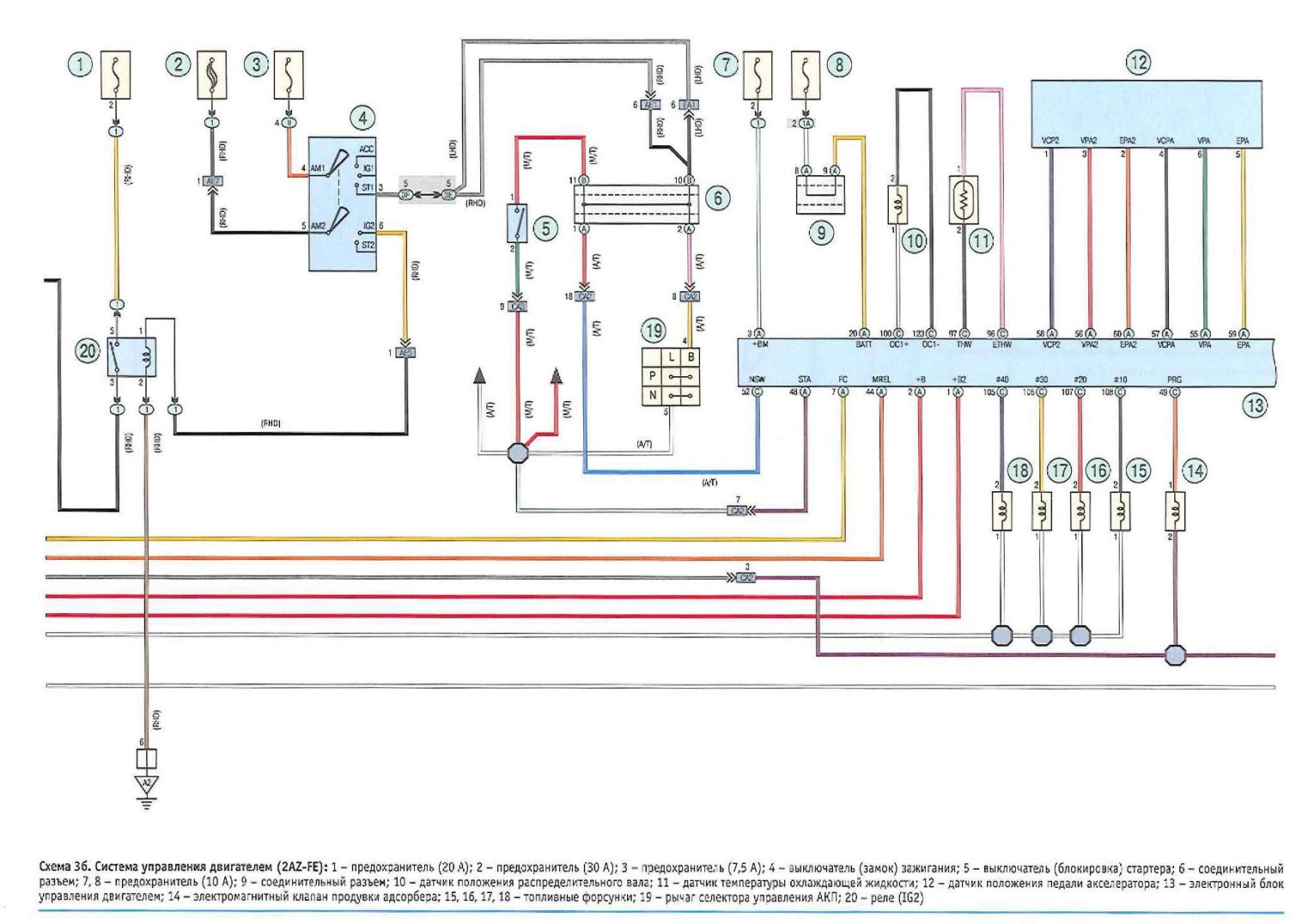

Схема 3б. Система управления двигателем (2A2-FE):

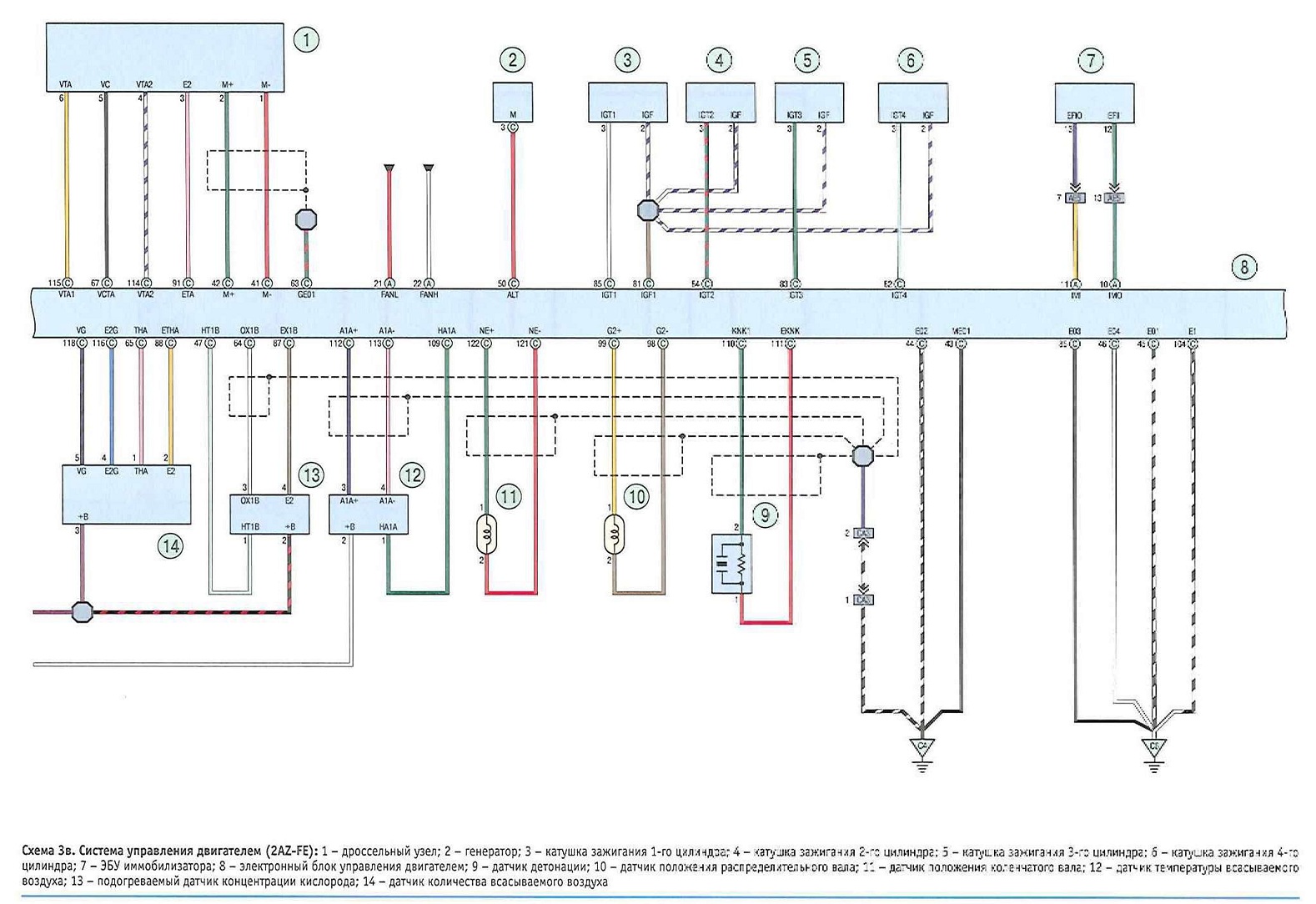

Схема Зв. Система управления двигателем (2AZ-FE):

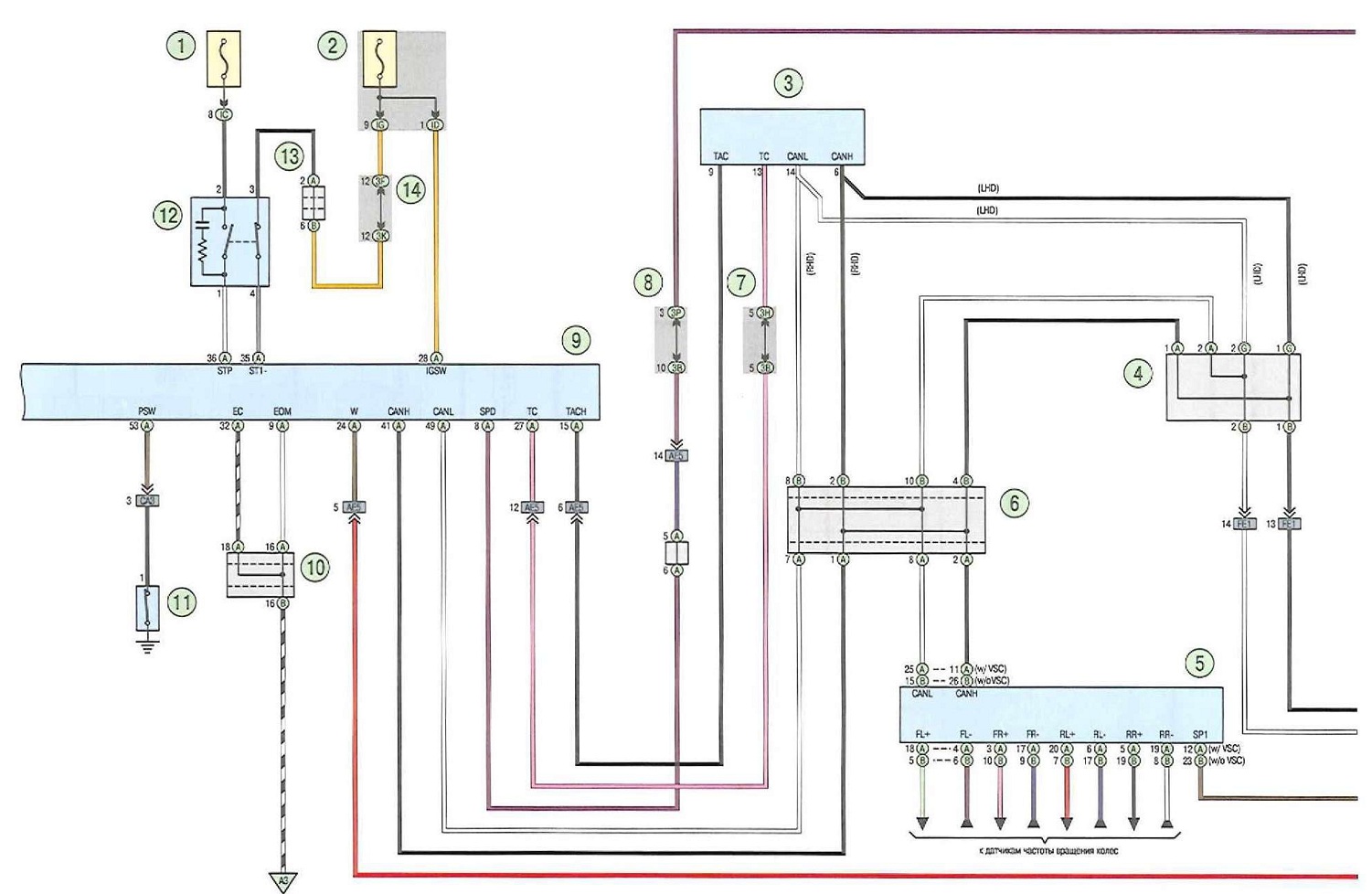

Схема 3 г. Система управления двигателем (2AZ-FE): 1,2 - предохранитель (10 А); 3 - диагностический разъем; 4, б, 7,8,10 - контактные разъемы; 5 - электронный блок системы курсовой устойчивости автомобиля; 9 - электронный блок управления автомобилем; 11 - выключатель; 12 - выключатель стоп-сигналов; 13,14 - колодки жгутов проездов
