Toyota Camry (2005+). Электросхемы

Toyota Camry (2005+). Электросхемы - часть 1

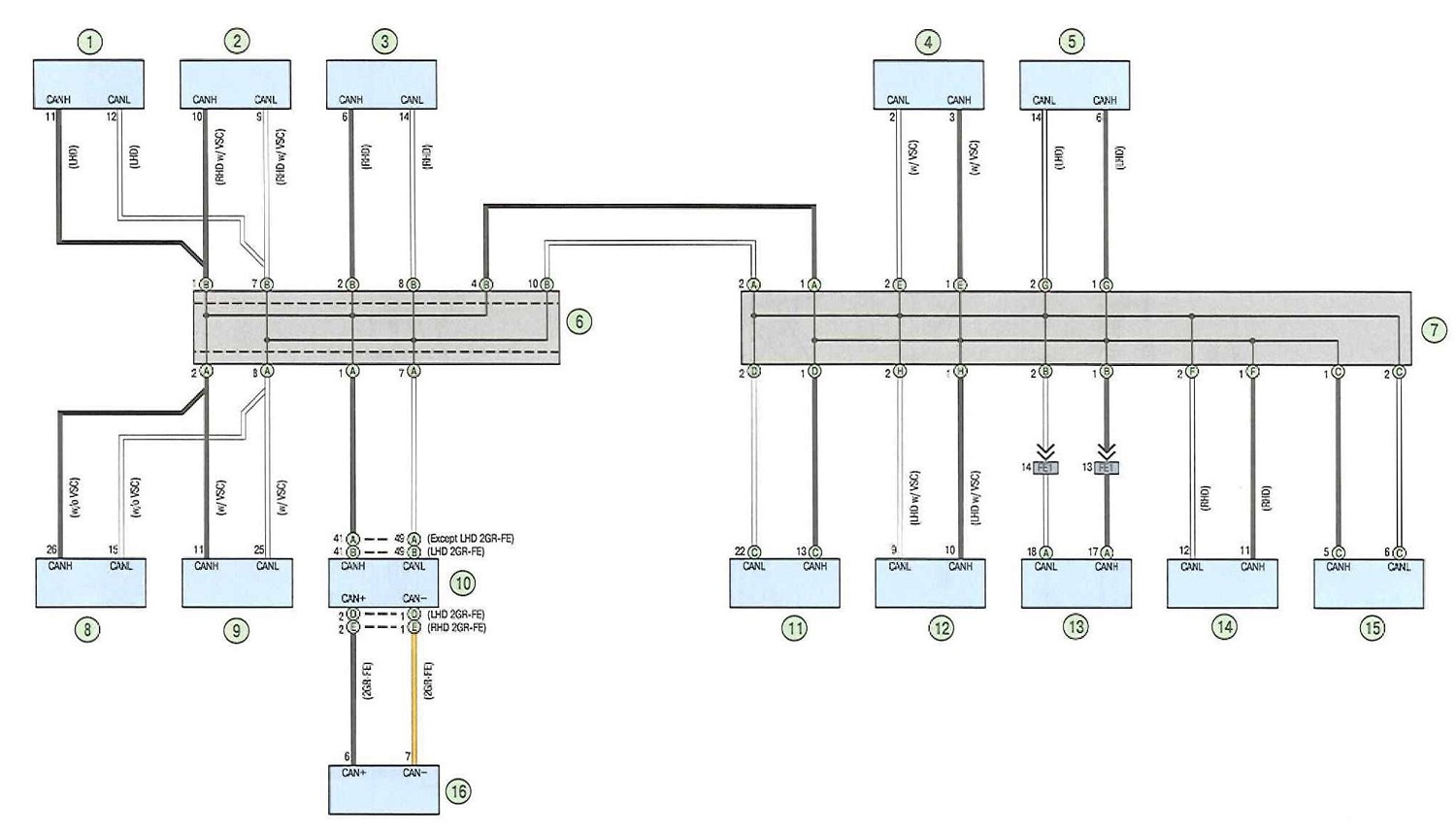

Схема 1. Мультиплексная система: 1 - электронный блок управления отоплением (вентиляцией) и кондиционированием воздуха; 2 - датчик положения рулевого колеса; 3 - диагностический разъем; 4 - датчик курсовой устойчивости; 5 - диагностический разъем; 6,7 - соединительный разъем; 8 - электронный блок управления противобуксовочной системой тормозов (ABS) без системы курсовой устойчивости; 9 - электронный б.пок управления противобуксовочной системой тормозов (ABS) с системой курсовой устойчивости; 10 - электронный блок управления двигателем; 11 - электронный блок управления системой пассивной безопасности; 12 - датчик положения рулевого колеса; 13 - комбинация приборов; 14 - электронный блск управления отоплением (вентиляцией) и кондиционированием воздуха; 15 - электронный блок управления электрооборудованием кузова

Схема 2. Соединения генераторной установки:

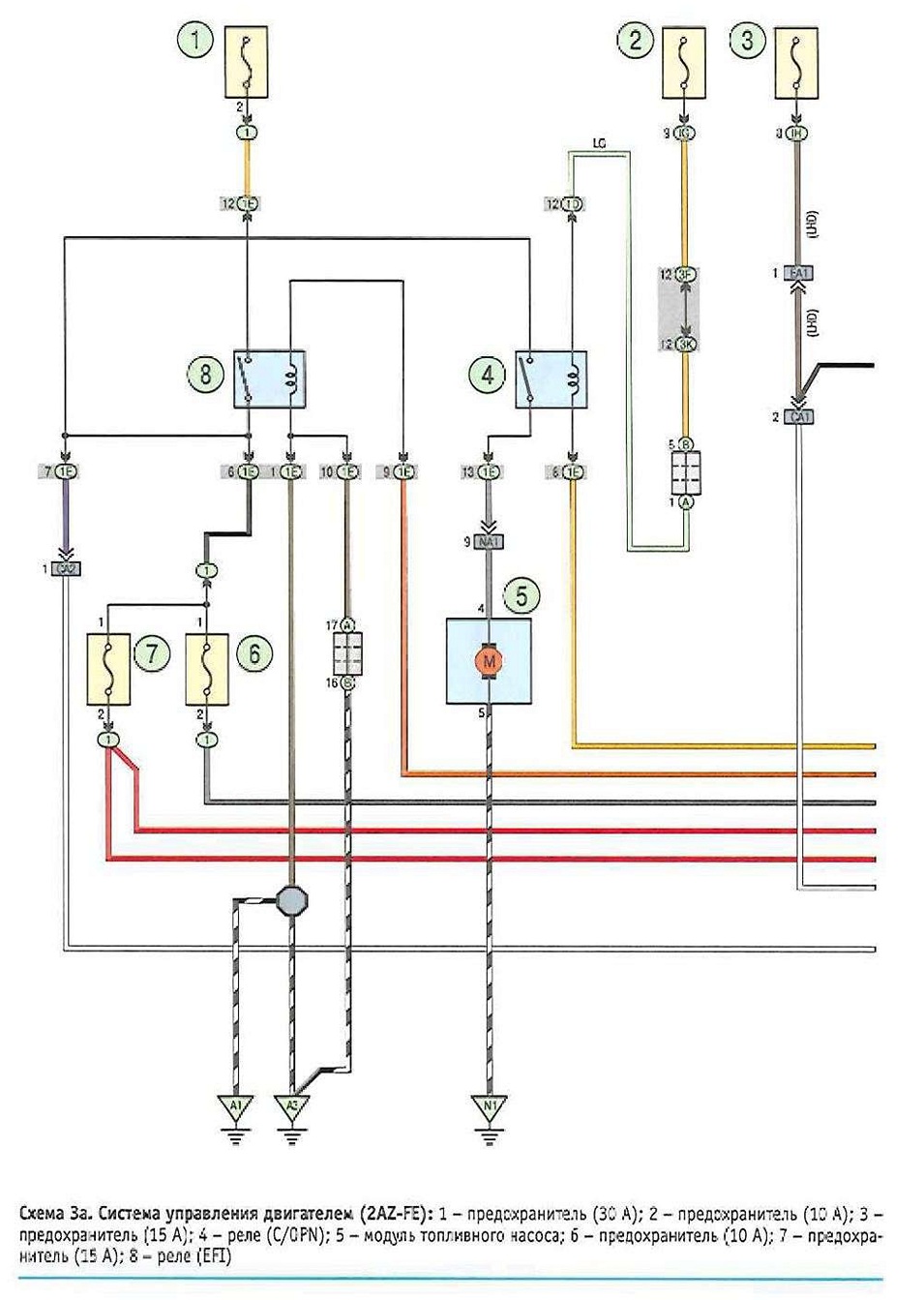

Схема За. Система управления двигателем. (2AZ-FE):
