Renault Megane 2. ПРОВЕРКА ВНЕШНИХ ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

Проверьте работу фар, задних фонарей, дополнительного стоп-сигнала, указателей поворота и фонаря освещения номерного знака. Неисправные лампы замените (см. «Замена ламп», с. 204).

На автомобилях применяют следующие типы ламп.

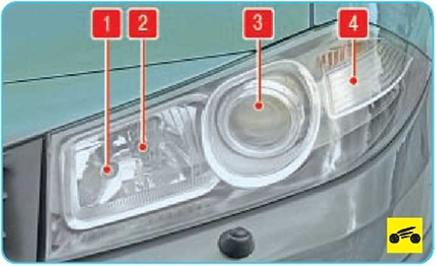

Блок-фара:





1     - лампа переднего габаритного огня, тип лампы W5W (5 Вт);

2     - лампа ближнего света, тип лампы Н1 (55 Вт);

3     - лампа дальнего света, тип лампы Н7 (55 Вт);

4     - лампа переднего указателя поворота, тип лампы PY21W(21 Вт).





Лампа переднего противотуманного фо­наря, тип лампы Н11 (55Вт).



Лампа бокового указателя поворота, тип лампы W5W (5 Вт).

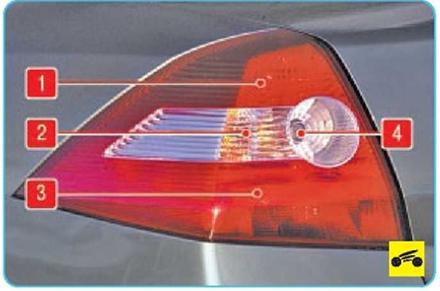

Задний фонарь автомобиля с кузовом седан:





1   - лампа света заднего хода, тип лампы P21W (21 Вт);

2     - лампа стоп-сигнала/габаритного огня P21/5W (21/5 Вт);

3     - лампа заднего указателя поворота, тип лампы PY21W (21 Вт);

4     - лампа заднего противотуманного фо­наря P21W (21 Вт).

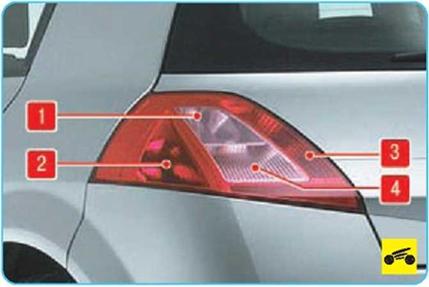

Задний фонарь автомобиля с кузовом хэтчбек:





1     - лампа света заднего хода, тип лампы P21W (21 Вт);

2     - лампа заднего противотуманного фо­наря/габаритного огня P21W/5W(21/5 Вт);

3-лампа стоп-сигнала Р21 (21 Вт);

4      - лампа заднего указателя поворота, тип лампы PY21W (21 Вт).

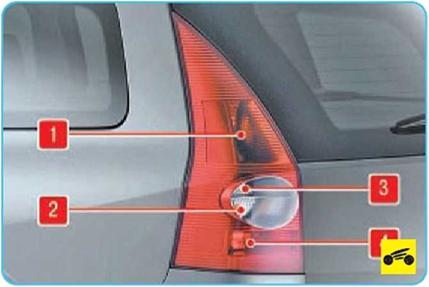

Задний фонарь автомобиля с кузовом универсал:





1      - лампа стоп-сигнала/габаритного огня, тип лампы P21/5W (21/5 Вт);

2      - лампа света заднего хода, тип лампы P21W (21 Вт);

3      - лампа заднего указателя поворота, тип лампы PY21W (21 Вт);

4      - лампа заднего противотуманного фо­наря P21W (21 Вт).



Лампа дополнительного стоп-сигнала, тип лампы W16W(16 Вт).





Лампы фонарей освещения номерного знака, тип лампы C5W (5 Вт).
