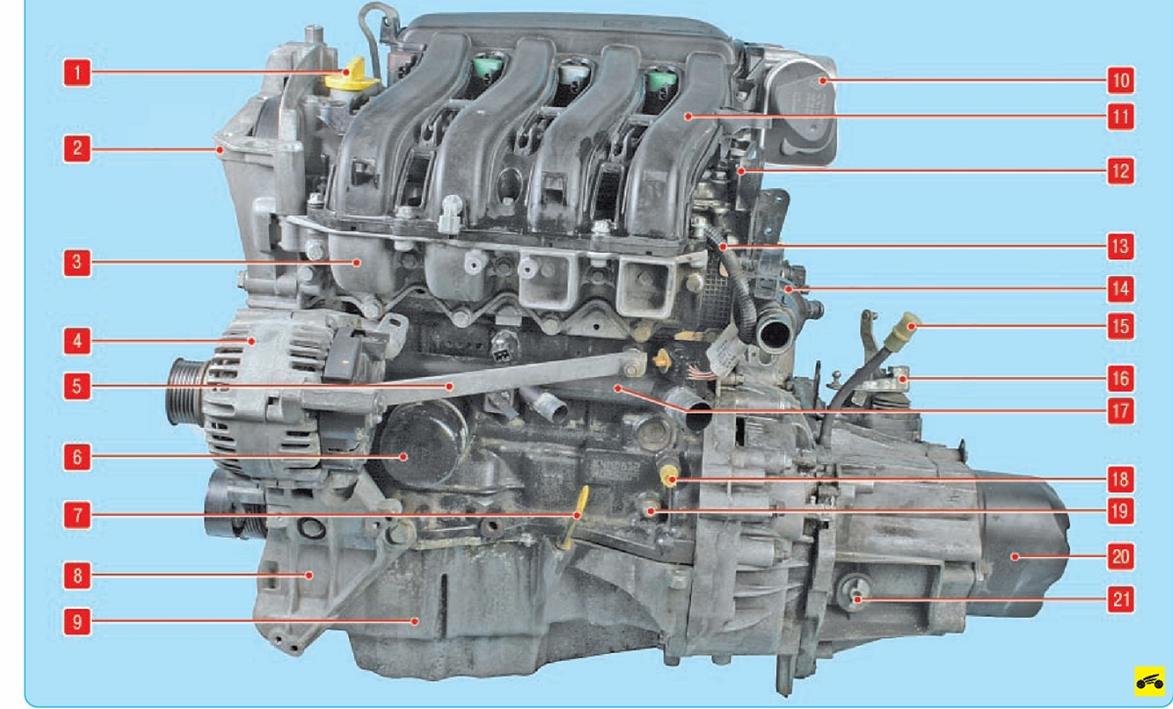

Renault Megane 2. ДВИГАТЕЛЬ K4J, K4M, F4R, K9K

поршня (от НМТ до ВМТ). По данному параметру различают длинноходные двигатели с длиной хода поршня, превышающей диаметр цилиндра и короткоходные с ходом поршня меньше диаметра цилиндра. Степень сжатия - отношение объема над- поршневого пространства цилиндра при положении поршня в НМТ к объему надпоршневого пространства цилиндра при положении поршня в ВМТ, т.е. к объему камеры сгорания.

Увеличение степени сжатия требует использования топлива с более высоким октановым числом (для бензиновых ДВС) во избежание детонации. Повышение степени сжатия в общем случае повышает его мощность, кроме того, увеличивает КПД двигателя, т.е. способствует снижению расхода топлива.

В 50-60-е годы XX века одной из тенденций двигателестроения было повышение степени сжатия, которая к началу 70-х нередко достигала 11-13. Однако это требовало соответствующего бензина с высоким октановым числом, что в те годы могло быть получено лишь добавлением ядовитого тетраэтилсвинца (этилированный бензин). Введение в начале 70-х экологических стандартов в большинстве стран привело к остановке роста и даже снижению степени сжатия на серийных двигателях.

Понятие «степень сжатия» не следует путать с понятием «компрессия», которое обозначает (при определенной конструктивно обусловленной степени сжатия) максимальное давление, создаваемое в цилиндре при движении поршня от НМТ до ВМТ (например, степень сжатия - 10, компрессия - 14 атм).

Головка блока цилиндров двигателей изготовлена из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки). В головку запрессованы седла и направляющие втулки клапанов.

Блок цилиндров двигателя представляет собой единую отливку из специального высокопрочного чугуна, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала. В нижней части блока выполнены пять постелей коренных подшипников. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали.

Коленчатый вал вращается в коренных подшипниках, имеющих тонкостенные стальные вкладыши с антифрикционным слоем. Коленчатый вал двигателя зафиксирован от осевых перемещений двумя полукольцами, установленными в проточки постели среднего коренного подшипника.

Маховик отлит из чугуна, установлен на корзине сцепления и прикреплен шестью болтами. На маховик напрессован зубчатый обод для пуска двигателя стартером. На автомобили с автоматической коробкой передач вместо маховика устанавливают ведущий диск гидротрансформатора.

Поршни изготовлены из алюминиевого сплава. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для колец - маслосъемного и двух компрессионных.

Поршневые пальцы установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов, которые своими нижними головками соединены с шатунными шейками коленчатого вала через тонкостенные вкладыши, конструкция которых аналогична коренным.

Шатуны стальные, кованые, со стержнем двутаврового сечения.

Система смазки комбинированная (см. «Система смазки», с. 86).

Система вентиляции картера закрытого типа не сообщается непосредственно с атмосферой, поэтому в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу.

Система состоит из двух ветвей, большой и малой.

При работе двигателя на холостом ходу и в режимах малых нагрузок, когда разрежение во впускном коллекторе велико, кар- терные газы через клапан системы вентиляции картера двигателя, установленный на крышке головки блока цилиндров, по малой ветви системы всасываются ресивером. Клапан открывается в зависимости от разрежения в ресивере и таким образом регулирует поток картерных газов.

В режимах полных нагрузок, когда дроссельная заслонка открыта на большой угол, разрежение в ресивере снижается, а в воздухоподводящем рукаве возрастает.

Система охлаждения двигателя герметичная, с расширительным бачком, состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров. Принудительную циркуляцию охлаждающей жидкости обеспечивает центробежный водяной насос с приводом от коленчатого вала зубчатым ремнем привода газораспределительного механизма. Для поддержания нормальной рабочей температуры охлаждающей жидкости в системе охлаждения установлен термостат, перекрывающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости.

Система питания двигателя состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива, фильтра грубой очистки топлива, расположенного в модуле топливного насоса, регулятора давления топлива, форсунок, топливопроводов, системы рециркуляции отработавших газов и воздушного фильтра.

Система зажигания двигателя микропроцессорная, состоит из катушек и свечей зажигания. Катушками зажигания управляет электронный блок (контроллер) системы управления двигателем. Система зажигания при эксплуатации не требует обслуживания и регулировки.

Силовой агрегат (двигатель с коробкой передач, сцеплением и главной передачей) установлен на трех опорах с эластичными резиновыми элементами: двух верхних боковых (правой и левой), воспринимающих основную массу силового агрегата, и задней нижней, компенсирующей крутящий момент от трансмиссии и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении.

Renault Megane 2. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ДВИГАТЕЛЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Двигатель не пускается
Нет давления топлива в рампе: засорены топливопроводы неисправен топливный насос засорен топливный фильтр неисправен регулятор давления топлива	Промойте и продуйте топливный бак и топливопроводы Замените насос Замените фильтр Замените регулятор давления топлива
Неисправна система зажигания	См. «Система управления двигателем», с. 195
Двигатель работает неустойчиво или глохнет на холостом ходу
Недостаточное давление в топливной рампе	См. неисправность «Двигатель не пускается»
а Подсос воздуха через шланг, соединяющий ресивер с вакуумным усилителем тормозов	/ Подтяните хомуты крепления, поврежденный шланг замените
Неисправна система зажигания	См. «Система управления двигателем», с. 195
Двигатель не развивает полной мощности и не обладает достаточной приемистостью
Неисправен датчик положения дроссельной заслонки	Замените дроссельный узел в сборе
Недостаточное давление в топливной рампе	См. неисправность «Двигатель не пускается»
Загрязнен воздушный фильтр	Замените фильтрующий элемент
Неисправна система зажигания	См. «Система управления двигателем», с. 195
Недостаточная компрессия - ниже 10 кгс/см²: Пробита прокладка головки блока цилиндров Прогорание поршней, поломка или залегание поршневых колец Плохое прилегание клапанов к седлам Чрезмерный износ цилиндров и поршневых колец	Замените прокладку Очистите кольца и канавки поршней от нагара, поврежденные кольца и поршни замените Замените поврежденные клапаны, отшлифуйте седла Замените поршни, расточите и отхонингуйте цилиндры
Недостаточное давление масла в прогретом двигателе
Использование масла несоответствующей марки	Замените масло рекомендованным
Разжижение или вспенивание масла из-за проникновения в масляный картер топлива или охлаждающей жидкости	Устраните причины проникновения топлива или охлаждающей жидкости, замените масло
Загрязнение рабочей полости или износ деталей масляного насоса	Промойте или замените масляный насос
Засорение масляного фильтра	Промойте или отремонтируйте масляный насос, замените масляный фильтр
Ослабление крепления или засорение маслоприемника	Закрепите маслоприемник, промойте его фильтр
Увеличенный зазор между вкладышами коренных и шатунных подшипников и шейками коленчатого вала	Прошлифуйте шейки и замените вкладыши
Стук коренных подшипников коленчатого вала
Обычно стук глухого тона, металлический. Обнаруживается при резком открытии дроссельной заслонки на холостом ходу. Частота его увеличивается с повышением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленчатого вала вызывает стук более резкий, с неравномерными промежутками, особенно заметными при плавном увеличении или уменьшении частоты вращения коленчатого вала
Недостаточное давление масла	См. неисправность «Недостаточное давление масла в прогретом двигателе»
Ослаблены болты крепления маховика	Затяните болты рекомендуемым моментом
Увеличенный зазор между шейками и вкладышами коренных подшипников	Прошлифуйте шейки и замените вкладыши
Увеличенный зазор между упорными фланцами вкладышей среднего коренного подшипника и коленчатым валом	Замените полукольца новыми, проверьте зазор
Стук шатунных подшипников
Обычно стук шатунных подшипников резче на холостом ходу при резком открытии др определить, отключая по очереди свечи Зс	стука коренных. Он прослушивается оссельной заслонки. Место стука легко окигания
Недостаточное давление масла	См. неисправность «Недостаточное давление масла в прогретом двигателе»
Чрезмерный зазор между шатунными шейками коленчатого вала и вкладышами	Замените вкладыши и прошлифуйте шейки

Причина неисправности	Способ устранения
Стук поршней
Стук обычно незвонкий, приглушенный; вызывается биением поршня в цилиндре. Лучше всего он прослушивается при малой частоте вращения коленчатого вала и под нагрузкой
Увеличенный зазор между поршнями и цилиндрами Чрезмерный зазор между поршневыми кольцами и канавками на поршне	Замените поршни, расточите и отхонингуйте цилиндры Замените кольца или поршни с кольцами
Повышенный шум газораспределительного механизма
Пониженное давление масла в системе смазки	См. неисправность «Недостаточное давление масла в прогретом двигателе»
Износ кулачков распределительного вала	Замените распределительный вал
Стук на холодном двигателе, слышный в течение двух-трех минут после пуска и усиливающийся при увеличении частоты вращения коленчатого вала
Увеличенный зазор между поршнями и цилиндрами	Стук поршней, исчезающий после прогрева двигателя, не является признаком неисправности. При постоянном стуке замените поршни, расточите и отхонингуйте цилиндры
Ослабление крепления шкива коленчатого вала	Подтяните крепление
Кратковременные стуки сразу после пуска двигателя
Использование масла несоответствующей марки (с пониженной вязкостью)	Замените масло рекомендованным заводом - производителем автомобиля
Увеличенный осевой зазор коленчатого вала	Замените упорные полукольца
Увеличенный зазор в переднем коренном подшипнике	Замените вкладыши переднего коренного подшипника
Стуки в прогретом двигателе на режиме холостого хода
Ослабление натяжения или износ ремня привода вспомогательных агрегатов	Замените ремень привода вспомогательных агрегатов
Шум деталей газораспределительного механизма	См. неисправность «Повышенный шум газораспределительного механизма»
Использование масла несоответствующей марки	Замените масло на рекомендованное
Увеличенные зазоры между поршневыми пальцами и отверстиями в бобышках поршней	Замените поршни и пальцы
Увеличенные зазоры между шатунными шейками коленчатого вала и вкладышами	Замените вкладыши
Непараллельны оси верхней и нижней головок шатуна	Замените шатун
Сильные стуки в прогретом двигателе при повышении частоты вращения коленчатого вала
Чрезмерно натянут ремень привода вспомогательных агрегатов или появление на нем трещин и разрывов	Замените поврежденный ремень
Ослаблено крепление маховика	Затяните болты крепления маховика требуемым моментом
Чрезмерное увеличение зазоров между вкладышами шатунных и коренных подшипников коленчатого вала	Замените вкладыши
Повышенная вибрация двигателя
Дисбаланс коленчатого вала	Снимите и отбалансируйте коленчатый вал
Неодинаковые значения компрессии в цилиндрах	См. «Проверка компрессии в цилиндрах», с. 62
Опоры подвески силового агрегата сильно изношены или затвердели	Замените опоры подвески силового агрегата (см. «Замена опор подвески силового агрегата», с. 64)
Детонационные стуки двигателя при работе под нагрузкой
Использование бензина с пониженным октановым числом	Залейте бензин с соответствующим октановым числом
Повышенный расход масла
Подтекание масла через уплотнения двигателя	Подтяните крепления или замените прокладки и сальники
Засорена система вентиляции картера	Промойте детали системы вентиляции картера
Износ поршневых колец двигателя	Замените поршни и кольца
Поломка поршневых колец	Замените кольца

Причина неисправности	Способ устранения
Закоксовывание маслосъемных колец или пазов в канавках поршней из-за применения нерекомендованного масла	Очистите кольца и пазы от нагара, замените моторное масло рекомендуемым
Износ или повреждение маслосъемных колпачков клапанов	Замените маслосъемные колпачки
Повышенный износ стержней клапанов или направляющих втулок	Замените клапаны, отремонтируйте головку блока цилиндров
Перегрев двигателя
Недостаточное количество жидкости в системе охлаждения	Долейте охлаждающую жидкость в систему охлаждения
Сильно загрязнена наружная поверхность радиатора	Очистите наружную поверхность радиатора струей воды
Неисправен термостат	Замените термостат
Неисправен электровентилятор системы охлаждения	Проверьте электродвигатель вентилятора, датчик его включения и реле, неисправные узлы замените

Причина неисправности	Способ устранения
Неисправен клапан пробки расширительного бачка системы охлаждения (постоянно открыт, из-за чего система на- холжся под атмосферным давлением)	Замените пробку расширительного бачка
Использование бензина с пониженным октановым числом	Залейте бензин с соответствующим октановым числом
Быстрое падение уровня жидкости в расширительном бачке
Поврежден радиатор	Отремонтируйте радиатор или замените
Повреждение шлангов или прокладок в соединениях трубопроводов, ослабление хомутов	Замените поврежденные шланги или прокладки, подтяните хомуты шлангов
Повреждена прокладка головки блока цилиндров	Замените прокладку
Подтекание жидкости через микротрещины в блоке или в головке блока цилиндоов	Проверьте герметичность блока и головки блока цилиндров, при обнаружении трещин замените поврежденные детали
