Опель Астра Эйч. Замена главного цилиндра привода выключения сцепления





Вам потребуются: торцовая головка и ключ «на 13», ключ «на 11» для гаек крепле­
ния трубопроводов, отвертка с плоским лезвием.

1.       Отсоедините провод от клеммы «минус» аккумуляторной батареи.

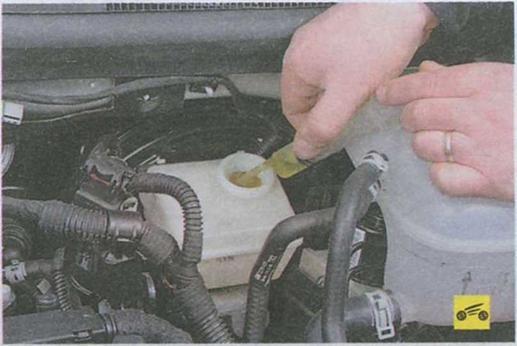

3.       ...и откачайте, например, большим ме­дицинским шприцем тормозную жидкость из секции бачка главного тормозного цилин­дра, питающей гидропривод выключения сцепления.

_______________ Примечание

Бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: две для раздельных контуров гидроприво­да тормозов и одна для гидропривода выключения сцепления.





4.       Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной бата­реи», с, 208).





5.         Снимите полку крепления аккумулятор­ной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи», с. 284).

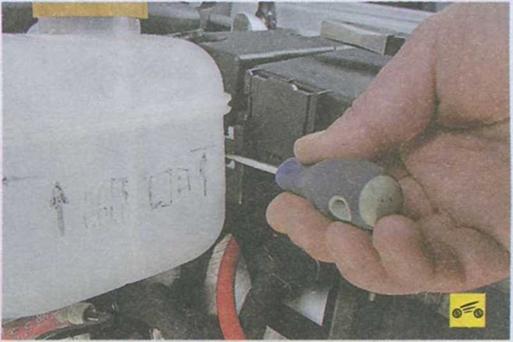

б.   Выверните винт крепления фиксатора расширительного бачка к кронштейну...

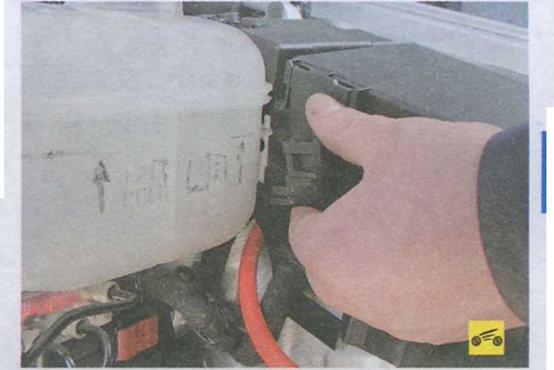

8.         ...и отведите бачок в сторону, не отсое­диняя от него шланги и не сливая охлаждаю­щую жидкость.

_______________ Примечание

Снятие расширительного бачка необ­ходимо для получения доступа к глав­ному цилиндру привода выключения сцепления.

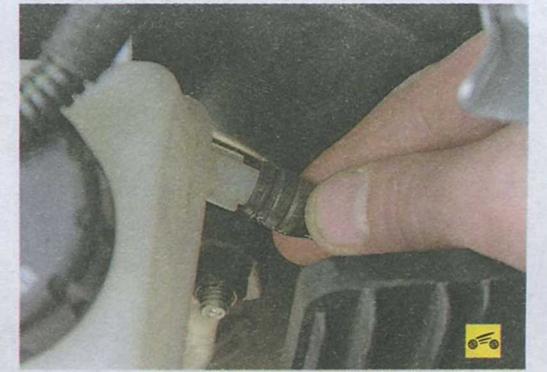

9.         Отсоедините питающий шланг главного цилиндра гидропривода выключения сцепле­ния от патрубка бачка главного тормозного цилиндра.

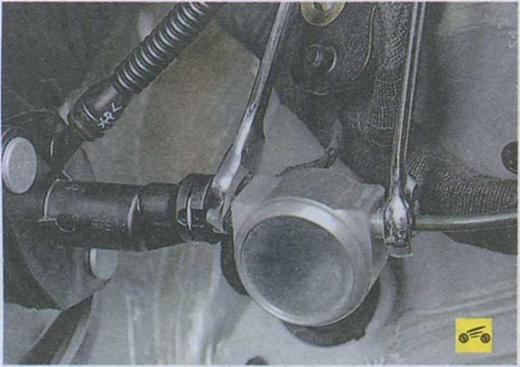

10.  Удерживая демпфер главного цилинд­ра гидропривода выключения сцепления от проворачивания, отверните от него гайку крепления трубки гидропривода.

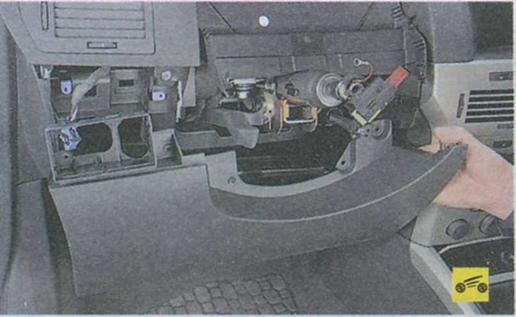

11.  Снимите нижнюю левую нижнюю обли­цовку панели приборов (см. «Снятие и уста­новка рулевой колонки», с. 177).



12.  Отсоедините от педали сцепления тол­катель главного цилиндра привода выключе­ния сцепления. Для этого снимите стопорную шайбу пальца вилки толкателя...

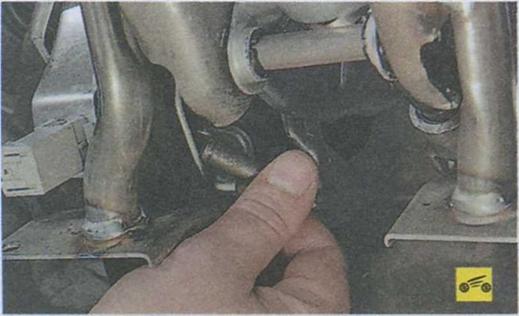

13.  ...и извлеките палец из отверстий вилки и педали.

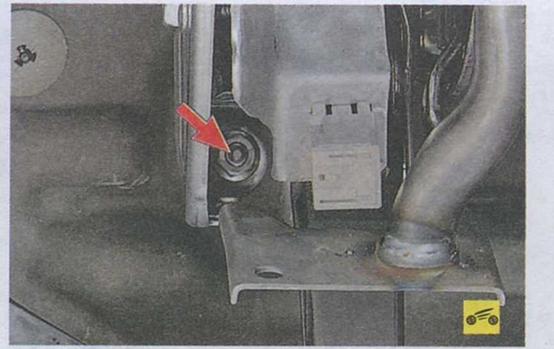

15.   ...и нижнюю гайки крепления главного цилиндра привода выключения сцепления к панели кузова...

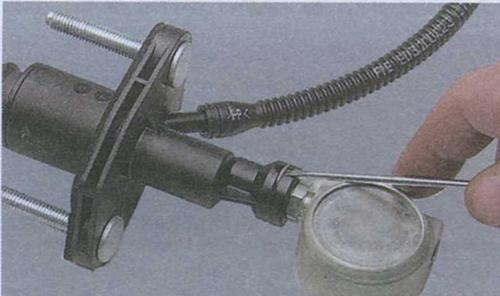

17.   Подденьте отверткой фиксатор крепле­ния демпфера к главному цилиндру...





18.   ...выньте фиксатор из пазов главного цилиндра...

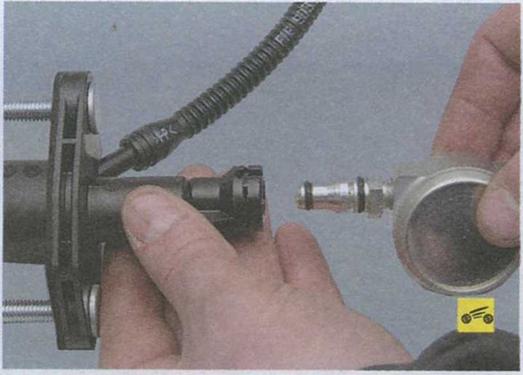

19. ...и извлеките из главного цилиндра демпфер.

20.

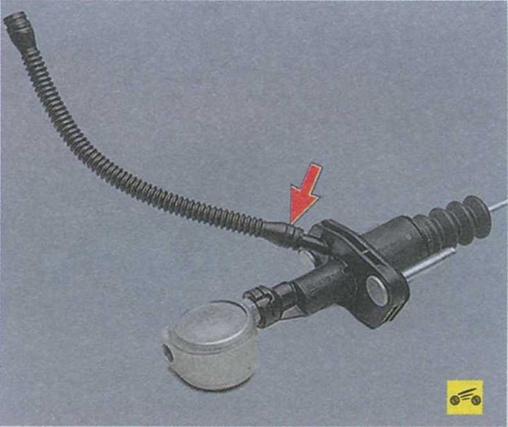

Отсоедините от главного цилиндра пи­тающий шланг.

21. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления», с. 140).

22. Проверьте работу привода и при необ­ходимости отрегулируйте ход педали сцепле­ния (см. «Проверка и регулировка хода педа­ли привода выключения сцепления», с. 134).
