Опель Астра Эйч. Снятие, проверка и установка клапана продувки адсорбера двигателя Z16 XER



Вам потребуется торцовая головка TORX ЕЮ.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

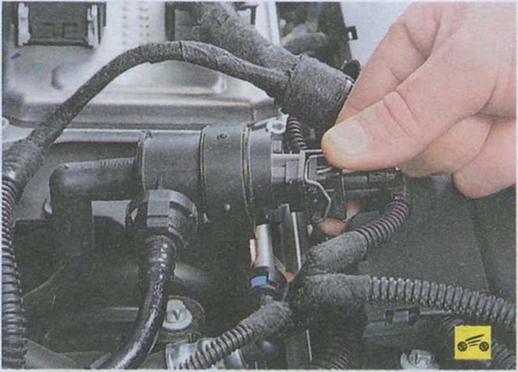

2.    Сожмите пружинный фиксатор колодки жгута проводов электромагнитного клапана продувки адсорбера...

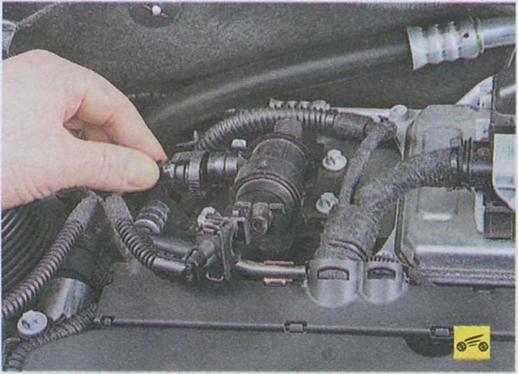

4. Отсоедините от клапана паропровод подачи паров топлива из адсорбера, сжав фиксаторы крепления наконечника трубо­провода.







5. Выверните два болта крепления клапана к кронштейну на впускной трубе...

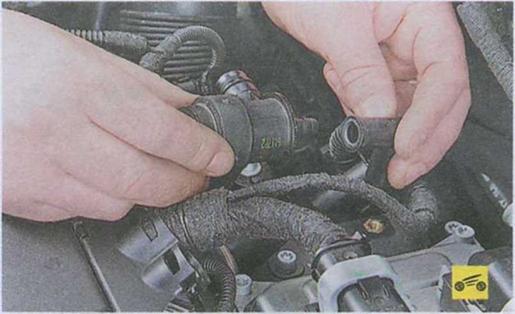

б.  ...и снимите клапан, вынимая его штуцер из шланга подачи паров топлива во впускную трубу.

Так выглядит снятый с автомобиля электромагнитный клапан продувки адсорбера. Обратите внимание на его маркировку, чтобы при замене устано­вить такой же клапан.

7.      Для проверки клапана присоедините от­резком шланга к отводящему штуцеру клапа­на резиновую грушу и сожмите ее. Воздух должен выйти через клапан, а груша после прекращения на нее воздействия должна ос­таться в сжатом состоянии.

8.      Затем подключите к выводам клапана источ­ник постоянного тока напряжением 12 В - клапан должен открыться, а разрежение должно исчез­нуть (груша распрямится и при повторном нажа­тии на нее и отпускании воздух будет свободно прокачиваться через клапан в обоих направлени­ях). В противном случае замените клапан.

9.      Установите электромагнитный клапан про­дувки адсорбера в порядке, обратном снятию.
