Опель Астра Эйч. Замена шланга и трубки гидропривода выключения сцепления



Вам потребуются: сварочные клещи или пассатижи, отвертка с плоским лезвием...

...и специальный ключ «на 11» для гаек крепления трубопроводов.

1.       Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной бата­реи», с. 208).

2.       Снимите полку крепления аккумулятор­ной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи», с. 284).

3.       Отведите в сторону расширительный ба­чок, не отсоединяя от него шланги и не сливая охлаждающую жидкость (см. «Замена глав­ного цилиндра привода выключения сцепле­ния», с. 137).

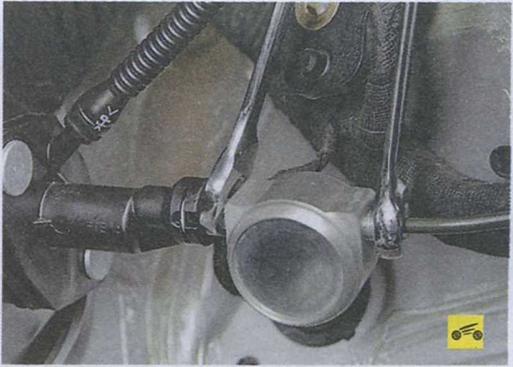

4.       Удерживая демпфер главного цилиндра гидропривода выключения сцепления от про­ворачивания, отверните от него гайку креп­ления трубки гидропривода.





5.       Поддев отверткой, извлеките фиксатор крепления наконечника шланга к переходнику...

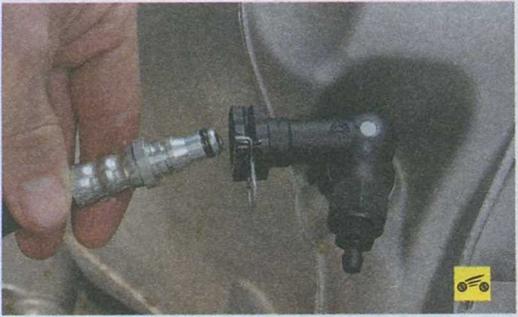

б.  ...и извлеките наконечник шланга из пе реходни ка.

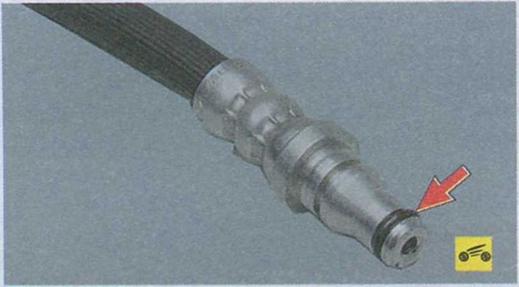

Примечание





Наконечник шланга уплотнен в пере­ходнике резиновым кольцом. Замени­те кольцо независимо от его состояния.





7.       Подденьте отверткой фиксатор крепле­ния переходника шланга к промежуточной трубке гидропривода...

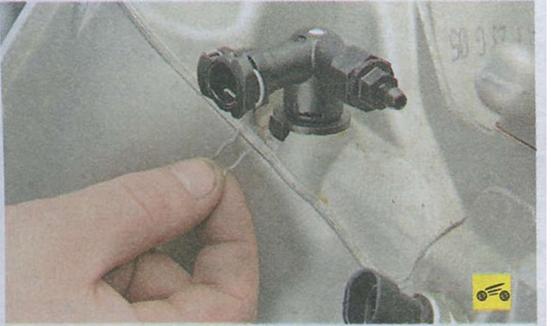

8. ...извлеките фиксатор...




9.         ...и отсоедините переходник шланга от промежуточной трубки.





10.   Удерживая шланг от проворачивания, отверните гайку основной трубки гидропри­вода...

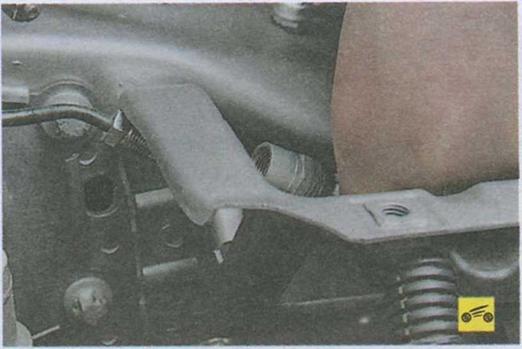

12.   Извлеките шланг из держателя и выньте шланг через отверстие в панели кузова.





13.   Для замены промежуточной трубки гид­ропривода, установленной внутри картера сцепления, снимите коробку передач (см. «Снятие и установка коробки передач», с. 143),

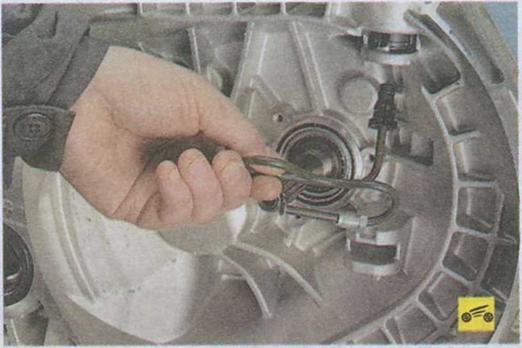

рабочий цилиндр привода выключения сцеп­ления в сборе с подшипником (см. «Замена ра­бочего цилиндра привода выключения сцепле­ния с подшипником выключения сцепления», с. 136), извлеките наконечник трубки из втулки в картере сцепления и снимите трубку.

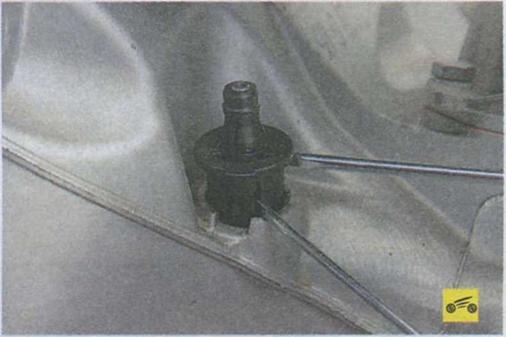

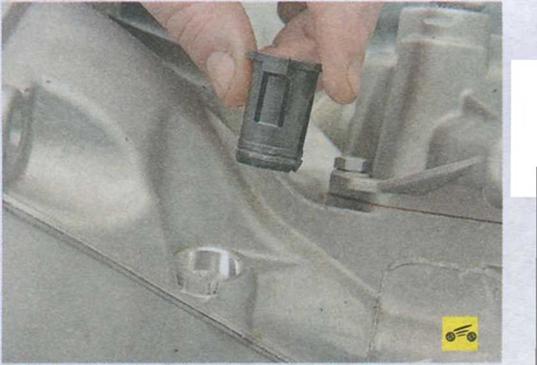

15.    ...и извлеките втулку промежуточной трубки гидропривода из отверстия в картере сцепления.

16.    Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления», с. 140).
