39.       Отделите прокладку от крышки.

_______________ Примечание

Прокладку нижней крышки коробки пе­редач при каждой разборке соединения заменяйте новой, так как бывшая в упо­требления обжатая прокладка при по­вторной сборке может не обеспечить герметичности уплотнения.

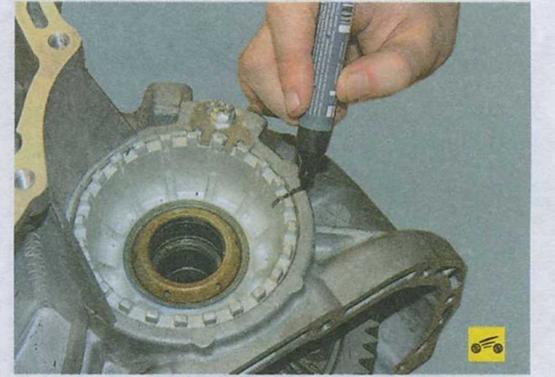

40.       Пометьте положение регулировочной гайки подшипников дифференциала относи­тельно картера коробки передач.

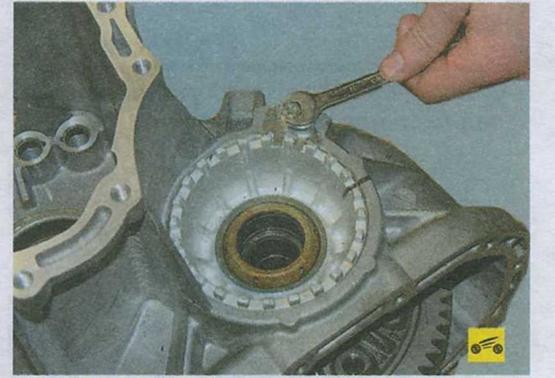

41.       Выверните болт фиксатора регулиро­вочной гайки...

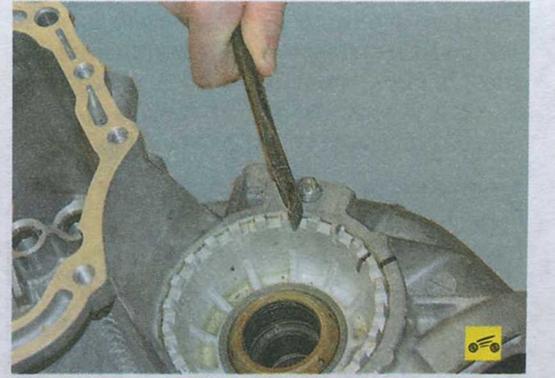

43.       ...строньте с места регулировочную гайку монтажной лопаткой, как показано на фото...

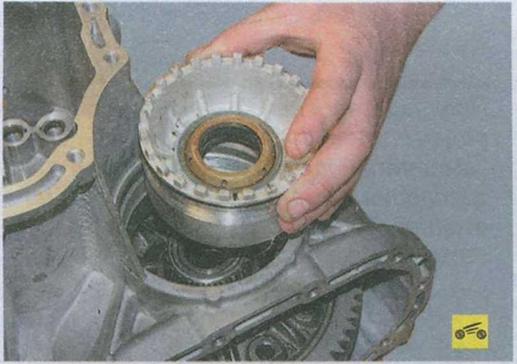

44.      ...и, подсчитав число оборотов, вывер­ните гайку.



45.      Снимите с гайки уплотнительное кольцо.

Примечание

Сильно обжатое, затвердевшее или надорванное кольцо замените.









47. При необходимости замены подшипни­ков дифференциала переверните регулиро­вочную гайку, подложите пару деревянных брусков и выпрессуйте из гайки наружное кольцо подшипника дифференциала.

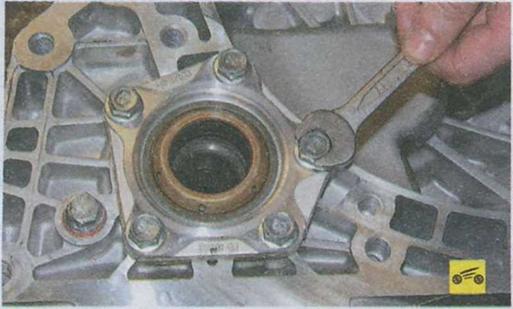

49.         ...снимите крышку, снимите с нее уп­лотнительное кольцо, выпрессуйте из крыш­ки сальник и при необходимости наружное кольцо подшипника так же, как выпрессовы- вали их из регулировочной гайки.





50.         Извлеките дифференциал в сборе из картера коробки передач.

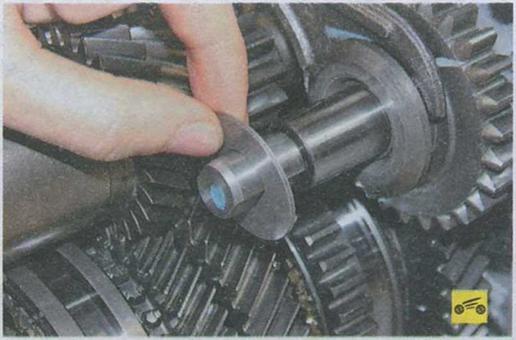

53.             Снимите с оси промежуточной шестер­ни заднего хода дистанционную шайбу.

Примечание

Дистанционная шайба промежуточной шестерни заднего хода при разъеди­нении картера коробки передач и про­межуточного картера может остаться в картере коробки передач. Извлеките ее оттуда.





54.             Выверните два болта крепления крон­штейна собачки...





55.             ...установите штоки вилок последова­тельно в положение II, V и III передач и сни­мите кронштейн в сборе с собачкой.

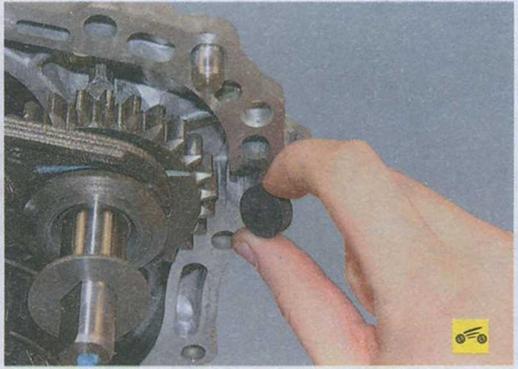

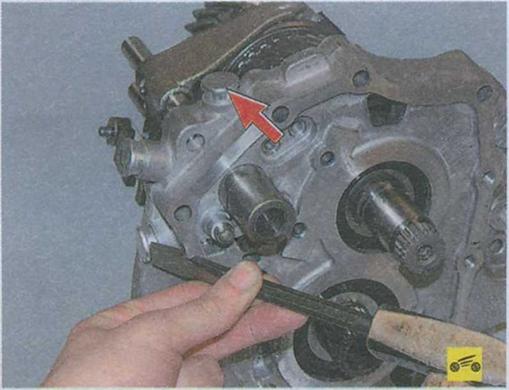

56.             Молотком через зубило с притуплен­ным жалом выбейте пробки фиксаторов што­ков вилок переключения передач...
