Ниссан Жук. ЗАМЕНА МАСЛОСЪЕМНЫХ КОЛПАЧКОВ ДВИГАТЕЛЯ HR16DE, MR16DDT

Вам потребуются: ключи «на 8», «на 10», «на 16», торцовые головки «на 8», «на 10», «на 19», удлинитель, вороток, отвертка с плоским лезвием, пассатижи, ключ «на 14» для выворачивания свечей зажигания, обтирочная ткань...

...приспособление для сжатия пружин клапанов...

...клещевой или инерционный съем­ник маслосъемных колпачков. На другом конце показанного съемника есть оправ­ка для напрессовки колпачков. При от­сутствии такого съемника потребуются пассатижи для снятия колпачков и оп­равка подходящего диаметра для их напрессовки на направляющие втулки клапанов.

Внешним признаком износа маслосъем­ных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя, а также при торможении двигателем после длительно­го движения под нагрузкой. При этом по­стоянного дымления обычно не наблюдает­ся. Косвенные признаки - увеличенный расход масла при отсутствии внешних те­чей и замасленные электроды свечей зажи­гания.





1.     Проверните коленчатый вал двигателя за болт крепления к нему шкива до совпа­дения метки на шкиве коленчатого вала и метки на приливе крышки цепи привода газораспределительного механизма (см. «Установка поршня первого цилиндра в по­ложение ВМТ такта сжатия», с. 73). При этом поршни 1 -го и 4-го цилиндров устано­вятся в положение ВМТ, что позволит ис­ключить падение клапана в цилиндр при его «рассухаривании».

2.     Снимите распределительные валы (см. «Снятие и установка распределитель­ных валов», с. 84).









4.      Установите приспособление для сжа­тия пружин клапанов.





5.      Сожмите приспособлением пружину одного из клапанов 1 -го цилиндра и с по­мощью пинцета или намагниченной отверт­ки выньте из тарелки пружины два сухаря. Затем снимите приспособление.

На фотографии показано «рассухаривание» клапанов 3-го цилиндра.



Если усилие перемещения рычага приспо­собления значительно увеличивается, а су­хари не выходят из проточки клапана, нане­сите легкий удар молотком по тарелке пру­жины, чтобы сухари освободились.









8.

Спрессуйте маслосъемный колпачок с направляющей втулки клапана.



При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижа­ми. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, что­бы не повредить направляющие втулки кла­панов. Применение для этой цели двух от­верток запрещено.



Если в комплект новых колпачков входит ус­тановочная втулка, наденьте ее на стержень клапана, чтобы предохранить от поврежде­ний рабочую кромку колпачка острыми края­ми проточек под сухари на стержне клапана.

9.        Окуните маслосъемный колпачок в мо­торное масло и вставьте его в оправку.

10.       Осторожно запрессуйте колпачок до упора.

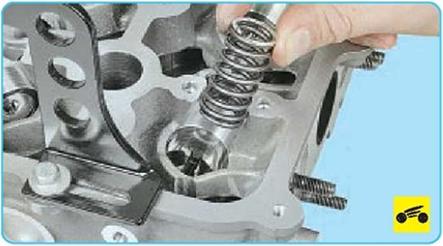

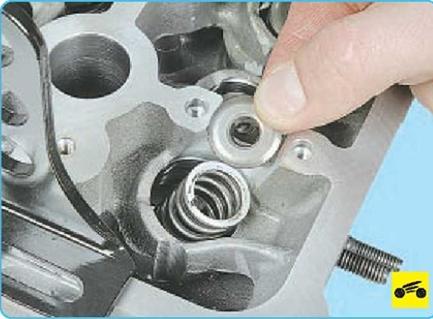

11.  Установите пружины и их тарелки.

12.       Сжимая пружину приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.



После установки сухарей и снятия приспо­собления для сжатия клапанных пружин на­несите несколько несильных ударов молот­ком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточ­ке стержня. Если установленные с переко­сом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» кла­пан провалится в цилиндр, что приведет к серьезной поломке двигателя.

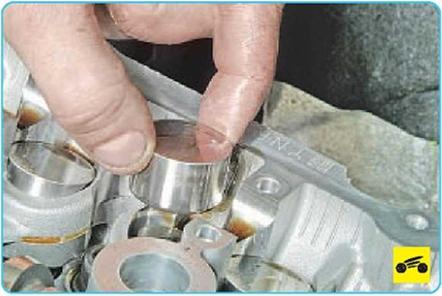

13.  Установите на место толкатели кла­панов.

14.  Аналогично замените остальные мас­лосъемные колпачки клапанов 1-го и 4-го цилиндров.

15.       Проверните коленчатый вал на пол- оборота и аналогично замените масло­съемные колпачки клапанов 2-го и 3-го цилиндров.


16.   Проверните коленчатый вал на полто­ра оборота.

17.   Установите распределительные валы и все детали в порядке, обратном снятию.
