Ниссан Жук. ЗАМЕНА ЦЕПИ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ДВИГАТЕЛЯ HR16DE, MR16DDT

Вам потребуются: ключи или торцо­вые головки «на 8», «на 10», «на 13», торцовая головка «на 19», отвертка с плоским лезвием, нож, герметик, пассатижи, обтирочная ткань, емкость для сливаемого масла (не менее 5 л).

1.   Снимите правое переднее колесо.

2.   Снимите подкрылок правого передне­го колеса (см. «Снятие и установка под­крылков и накладок крыльев», с. 242).

3.   Слейте масло из системы смазки дви­гателя (см. «Замена масла в двигателе и масляного фильтра», с. 88).


4.     Установите опору под двигатель.

5.     Снимите впускную трубу (см. «Снятие и установка впускной трубы», с. 109).

6.     Снимите крышку головки блока цилин­дров (см. «Замена прокладки крышки голо­вки блока цилиндров», с. 79).

7.     Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Уста­новка поршня первого цилиндра в положе­ние ВМТ такта сжатия», с. 73).

8.     Снимите ремень привода вспомога­тельных агрегатов (см. «Проверка, регули­ровка и замена ремня привода вспомога­тельных агрегатов», с. 75).

9.     Снимите правую опору подвески сило­вого агрегата (см. «Замена правой опоры подвески силового агрегата», с. 74).





10.        Поочередно ослабьте затяжку трех болтов крепления шкива водяного насоса и выверните болты.

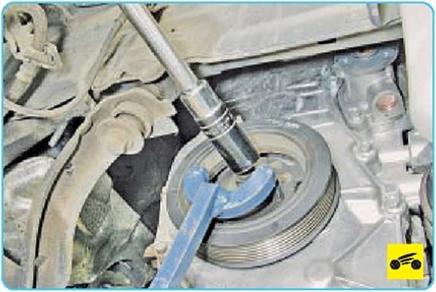

12.        Удерживая шкив коленчатого вала от проворачивания специальным приспособ­лением, выверните болт крепления шкива.



При отсутствии съемника болт крепления шкива коленчатого вала на автомобилях с механической коробкой передач вывора­чивайте вместе с помощником. Он должен включить V передачу, резко нажать на педаль тормоза четыре-пять раз (с интервалом между нажатиями 1 -2 с), после чего удержи­вать педаль нажатой.















15.     Выверните пятнадцать болтов креп­ления крышки цепи привода газораспреде­лительного механизма.





16.     Снимите крышку цепи привода газо­распределительного механизма.

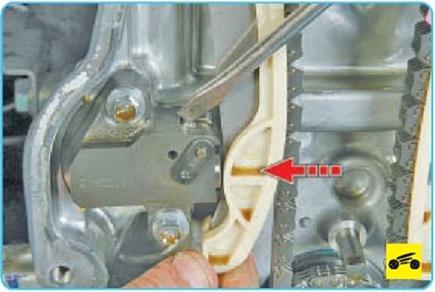

17.    Отогните отверткой фиксирующий рычаг натяжителя цепи и вдавите шток на­тяжителя, потянув за башмак.

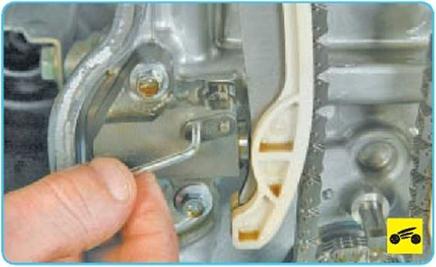

18.    Зафиксируйте шток натяжителя, вста­вив в отверстие штифт диаметром 2 мм.

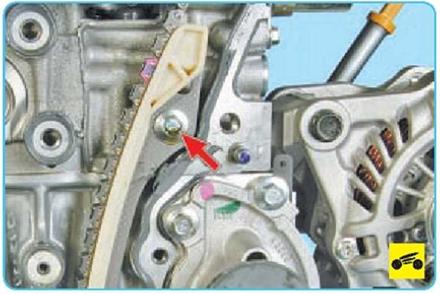

21.       ...и верхний болты крепления успоко­ителя цепи привода газораспределитель­ного механизма.









23.     Снимите цепь привода газораспреде­лительного механизма со звездочки колен­чатого вала...

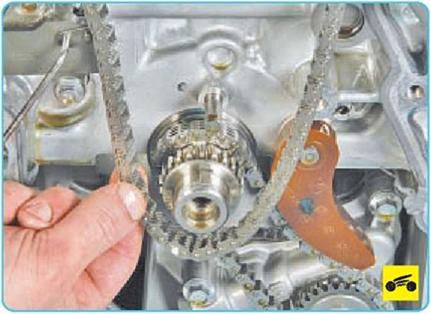

24.     ...и со звездочек распределительных валов. Окончательно снимите цепь.

25.     Осмотрите звездочки коленчатого и распределительных валов. Оцените со­стояние башмака натяжителя и успокоите­ля цепи. При необходимости замените де­фектные детали.

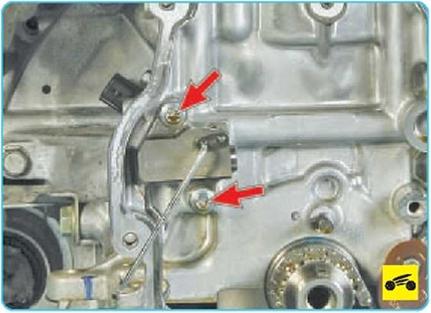

26.      При необходимости замените натя­житель цепи. Для этого выверните два бол­та крепления натяжителя к блоку цилинд­ров и снимите натяжитель.

27.      Установите новый натяжитель и за­фиксируйте шток натяжителя, вставив в от­верстие штифт диаметром 2 мм (см. выше).





28.   Установите новую цепь и все детали в порядке, обратном снятию, с учетом сле­дующего:

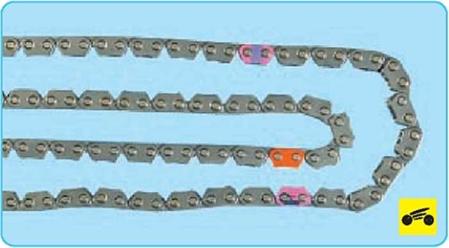

-             совместите метки розового цвета на новой цепи привода газораспредели­тельного механизма с метками на звездоч­ках распределительных валов;

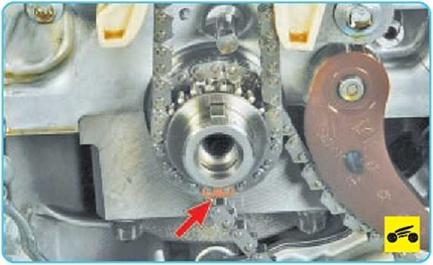

-            совместите метку красного цвета на новой цепи с меткой на звездочке колен­чатого вала.

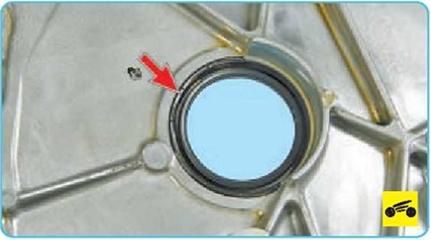

29.  На снятой крышке цепи привода газо­распределительного механизма замените сальник коленчатого вала (см. «Замена сальников коленчатого вала», с. 83).

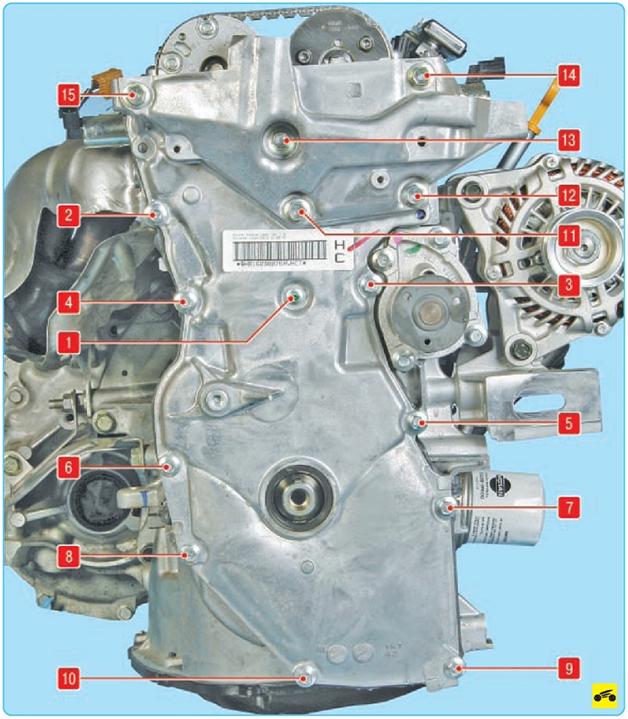

Рис. 5.7. Порядок затяжки болтов крепления крышки цепи привода газораспределительного механизма

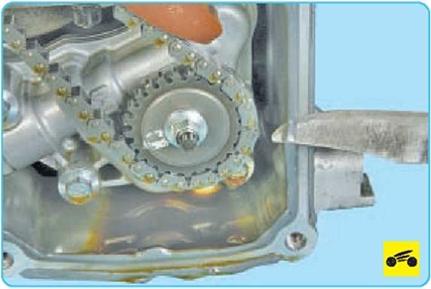

30.      Перед установкой крышки цепи при­вода газораспределительного механизм очистите привалочные поверхности крыш­ки и двигателя от старого герметика.





31.      Нанесите новый герметик на прива­лочные поверхности крышки цепи привода газораспределительного механизма вали­ком толщиной 3-4 мм.

32.      Установите крышку цепи привода га­зораспределительного механизма и затя­ните болты ее крепления в порядке, указан­ном на рис. 5.7.

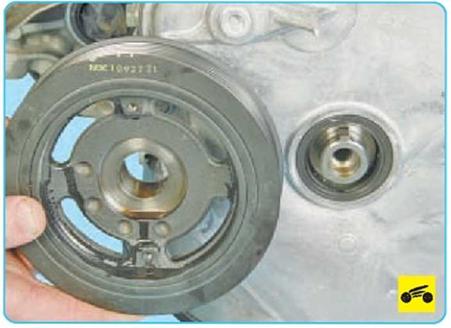

33.      Установите шкив коленчатого вала, затяните болт его крепления моментом 35 Н-м, а затем доверните его на 60°.

34.      Устанавливайте остальные снятые детали в порядке, обратном снятию.

35.      Залейте масло в систему смазки дви­гателя (см. «Замена масла в двигателе и масляного фильтра», с. 88). Убедитесь в отсутствии подтекания масла.
