Nissan Tiida. ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ HR16DE, MR18DE



Вам потребуются: ключ-шестигранник «на 10», торцовые головки «на 8», «на 10», «на 19», ключ «на 14», удлини­тель, вороток, отвертка с плоским лез­вием, пассатижи, обтирочная ткань, емкость для сливаемого масла (не ме­нее 5 л), емкость для сливаемой охлаж­дающей жидкости (не менее 10 л).

При обнаружении течи моторного мас­ла или охлаждающей жидкости в местах соединения головки блока с блоком ци­линдров снимите головку и замените ее прокладку. Течь может возникнуть и вследствие коробления головки блока из-за перегрева.

1.     Снизьте давление в системе питания (см. «Снижение давления в системе пита­ния двигателя», с. 105).

2.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

3.     Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного ко­жуха двигателя», с. 67).

4.     Снимите впускную трубу (см. «Снятие и установка впускной трубы», с. 113).

5.     Слейте масло из системы смазки дви­гателя (см. «Замена масла в двигателе и масляного фильтра», с. 91).

6.     Слейте охлаждающую жидкость из си­стемы охлаждения двигателя (см. «Замена охлаждающей жидкости», с. 95).

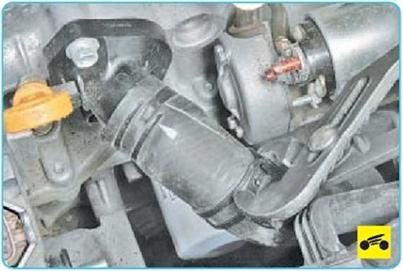

7.   Сожмите отогнутые ушки хомута креп­ления отводящего шланга радиатора, сдвиньте хомут по шлангу...









8.    ...и отсоедините шланг от крышки тер­мостата.










9.             Аналогично отсоедините шланги системы охлаждения двигателя от патрубков водораспределителя.




10.             Отожмите фиксатор и отсоедините колодку жгута проводов от электромагнитного клапана системы изменения фаз газораспределения.






11.             Отожмите фиксатор и отсоедините колодку жгута проводов от датчика положения распределительного вала (датчика фазы).




12.             Отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.












13.             Выверните болт крепления «массового» провода к головке блока цилиндров…




2.     …и отведите провод в сторону.




14.             Отсоедините выпускной коллектор от головки блока цилиндров (см. «Снятие и установка выпускного коллектора», с.101).




15.             Отсоедините колодки жгута проводов от топливных форсунок.




16.             Снимите топливную рампу двигателя (см. «Снятие и установка топливной рампы», с. 110).




17.             Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров», с. 77).






18.             Снимите крышку и цепь привода газораспределительного механизма (см. «Замена цепи привода газораспределительного механизма двигателя», с. 74).




19.             Снимите распределительные валы (см. «Снятие, дефектовка и установка распределительных валов», с. 83).




20.             Ослабьте затяжку десяти болтов крепления головки блока цилиндров в порядке, указанном на рис. 5.11, а затем окончательно выверните болты крепления головки и выньте их вместе с шайбами.




21.             Снимите головку с блока цилиндров и прокладку.




Рис. 5.11. Порядок выворачивания болтов крепления головки блока цилиндров двигателя







Болты крепления головки блока обязательно замените новыми. Повторное их использование не допускается.

1.             Очистите привалочные поверхности головки и блока.




2.             Проверьте головку блока на отсутствие коробления. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, потом поперек и по диагоналям, затем щупом измерьте зазор между поверхностью головки и линейкой. Замените головку блока цилиндров, если зазор больше 0,1 мм.

3.             Установите головку блока цилиндров в последовательности, обратной снятию, с учетом следующего:

·               удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки;

·               обязательно установите новую прокладку головки блока, повторное использование прокладки не допускается;

· смажьте болты моторным маслом;

·               затяните болты на холодном двигателе в порядке, указанном на рис. 5.12, в пять этапов:

1-й этап – затяните моментом 66,7 Н·м; 2-й этап – ослабьте болты крепления

в порядке, указанном на рис. 5.11;

1.             -й этап – затяните моментом 40 Н·м в порядке, указанном на рис. 5.12;

2.             -й этап – доверните болты крепления на угол 75°;

3.             -й этап – еще раз доверните болты крепления на угол 75°.

1.             Установите все ранее снятые детали и узлы в порядке, обратном снятию.

2.             Отрегулируйте натяжение ремня привода вспомогательных агрегатов (см. «Проверка, регулировка натяжения и замена ремня привода вспомогательных агрегатов», с. 73).




Рис. 5.12. Порядок затяжки болтов крепления головки блока цилиндров двигателя













          Залейте масло в систему смазки двигателя (см. «Замена масла в двигателе и масляного фильтра», с. 91).            Залейте охлаждающую жидкость в систему охлаждения двигателя (см. «Замена охлаждающей жидкости», с. 95).

          Пустите двигатель, убедитесь в отсутствии подтекания масла и охлаждающей жидкости.
