Nissan Tiida. ПРОВЕРКА, РЕГУЛИРОВКА НАТЯЖЕНИЯ И ЗАМЕНА РЕМНЯ ПРИВОДА ВСПОМОГАТЕЛЬНЫХ АГРЕГАТОВ ДВИГАТЕЛЯ HR16DE, MR18DE

Ремень привода вспомогательных агре­гатов требует проверки и регулировки на­тяжения в процессе эксплуатации соглас­но регламенту проведения технического обслуживания автомобиля. Конструкция регулировочного механизма приведена на рис. 5.7.

Вам потребуются: торцовая головка «на 13», динамометр, линейка или штангенциркуль, маркер или мел, от­вертки с плоским и крестообразным лезвием.

1.    Установите автомобиль на подъемник, снимите правое переднее колесо.

2.         Снимите подкрылок правого пе­реднего колеса (см. «Снятие и установка подкрылков колес», с. 224).





3.    Проверьте состояние ремня внешним осмотром. Если на ремне обнаружены при­знаки сильного износа, продольные или поперечные трещины, отслоение резины или ремень замаслен, его необходимо заменить.

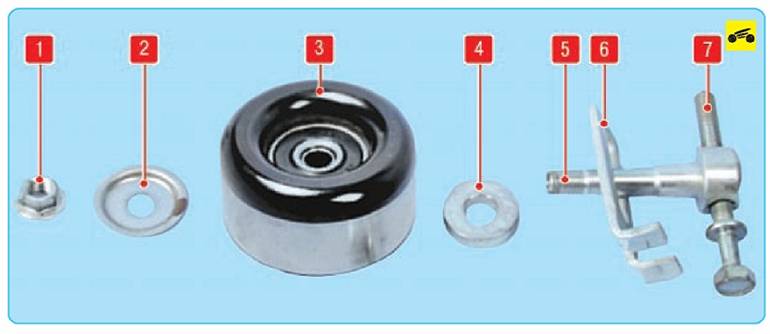

Рис. 5.7. Натяжной механизм ремня привода вспомогательных агрегатов: 1 - гайка крепления натяжного роли­ка; 2 - шайба; 3 - натяжной ролик; 4 - дистанционная шайба; 5 - ось натяжного ролика; 6 - прижимная планка; 7 - регулировочный болт

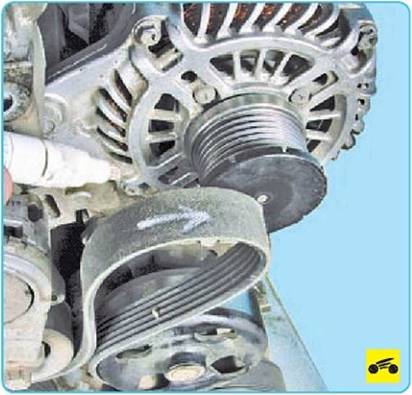

Если при выполнении ремонтных работ ре­мень привода вспомогательных агрегатов снимается не для замены, то пометьте стрелкой направление движения ремня при работе двигателя, чтобы при сборке устано­вить его в том же положении.





4.     Для замены ремня привода вспомога­тельных агрегатов ослабьте затяжку гайки крепления натяжного ролика...





5.     ...и, вращая регулировочный болт на­тяжного механизма против часовой стрел­ки, ослабьте натяжение ремня.





6.     Снимите ремень привода вспомога­тельных агрегатов со шкива генератора...

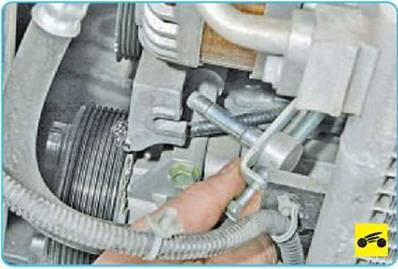

7.     ...со шкивов компрессора кондиционе­ра, водяного насоса и коленчатого вала.

8.     Установите новый ремень привода вспомогательных агрегатов в порядке, об­ратном снятию.



9.        Убедитесь в том, что при установке ремня клиновые дорожки совпали с ручья­ми шкивов, и натяните его.

10.   Проверните коленчатый вал двигате­ля на два оборота или более.

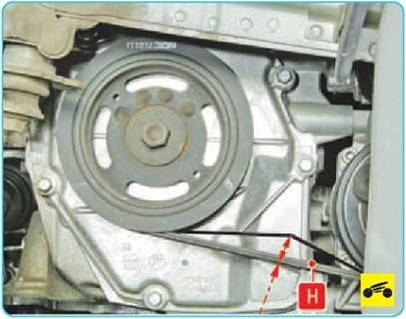

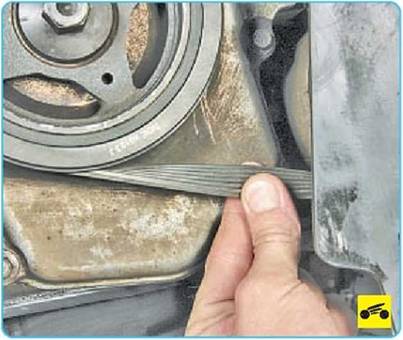

11.   Отрегулируйте натяжение ремня при­вода вспомогательных агрегатов. Для этого нажмите пальцем на ветвь ремня между шки­вами коленчатого вала и компрессора конди­ционера. При нажатии с усилием 98 Н (10 кг) прогиб Н старого ремня должен составлять 4,8-5,3 мм, нового ремня - 4,2-4,5 мм.

ПОЛЕЗНЫЙ СОВЕТ

Для измерения натяжения ремня привода вспомогательных агрегатов можно восполь­зоваться безменом. Установите безмен
на середину ветви ремня между шкивами ко­ленчатого вала и компрессора кондиционе­ра. Приложите усилие 10 кгс и измерьте про­гиб ремня.

12.     Если прогиб ремня привода вспомо­гательных агрегатов больше измеренного, подтяните ремень. Для этого ослабьте за­тяжку гайки крепления натяжного ролика...



13.     ...и, вращая регулировочный болт на­тяжного механизма по часовой стрелке, подтяните ремень.

14.     Проверьте натяжение ремня привода вспомогательных агрегатов (см. п. 11).

15.     Для замены натяжного механизма снимите ремень привода вспомогательных агрегатов (см. пп. 4-7).






16. Отверните и снимите гайку крепления натяжного ролика...

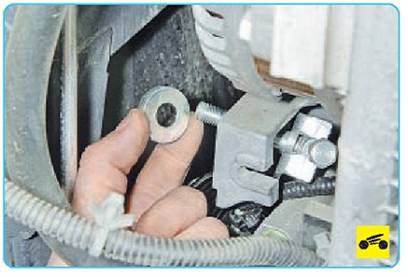

19.   Снимите дистанционную шайбу с ме­ханизма регулировки натяжения...





20.    ...и извлеките механизм из отверстия в кронштейне двигателя.

21.    Установите механизм регулировки натяжения, ремень привода вспомогатель­ных агрегатов и все снятые детали.

22.    Отрегулируйте натяжение ремня при­вода вспомогательных агрегатов.
